Дипломная (вкр): Реконструкция общественного здания в г. Череповец

Расчетная температурой наружного воздуха в холодный период года,_ext = -32 °С;

Расчетная средняя температура внутреннего воздуха здания, tint = 20 °С;

Средняя температура наружного воздуха отопительного периода,= -4.1 °С;

Продолжительность отопительного периода, zht = 231 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt_n = 4.5 °С;

Нормируемое значение сопротивления теплопередаче,_req = 2.87 м²·°С/Вт;

Заданные слои:

. Кирпич глиняный обыкновенный на цементно-песчаном растворе,

ρ = 1800 кг/м³;  Вт/(м·ºC); t=640 мм;

. Минераловатные плиты FACADE LAMELLATM, ρ = 100 кг/м³;

 Вт/(м·ºC).

Толщина искомого слоя, t = 95 мм;

Суммарная толщина конструкции, ∑t = 735 мм;

Принимаем толщину утеплителя 100 мм.

б) Теплотехнический расчет утеплителя ISOVER ВЕНТИ

Теплотехнический расчёт ограждающей конструкции выполнен по СНиП 23-02-2003 «Тепловая защита зданий», СП 23-101-2004 «Проектирование тепловой защиты зданий»,

СНиП 23-01-99* «Строительная климатология», в программе ТеРеМОК 0.8.5 / 0118 © 2005-2015 Дмитрий Чигинский.

Определить требуемую толщину слоя в конструкции Наружной стены в Общественном, административном или бытовом здании, расположенном в городе Череповец (зона влажности - Нормальная).

Расчетная температурой наружного воздуха в холодный период года,_ext = -32 °С;

Расчетная средняя температура внутреннего воздуха здания,= 20 °С;

Средняя температура наружного воздуха отопительного периода,= -4.1 °С;

Продолжительность отопительного периода,= 231 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt_n = 4.5 °С;

Нормируемое значение сопротивления теплопередаче,_req = 2.87 м²·°С/Вт;

Заданные слои:

. Кирпич глиняный обыкновенный на цементно-песчаном растворе,

ρ = 1800 кг/м³;  Вт/(м·ºC); t=640 мм;

. Минераловатные плиты ISOVER ВЕНТИ, ρ = 115 кг/м³;

 Вт/(м·ºC).

Суммарная толщина конструкции, ∑t = 713 мм;

Принимаем толщину утеплителя 80мм.

Сравнение утеплителей по некоторым характеристикам:

Таблица 4.1 - Сравнение показателей утеплителей

По результатам сравнения в ВКР принимаем утеплитель ISOVER ВЕНТИ, т.к. толщина утеплителя, коэффициент теплопроводности меньше, и сопротивление теплопередаче больше.

Наружное утепление стен выполняется по конструкции, представленной на рисунке 4.1.

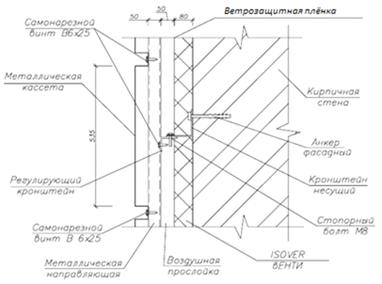

Рисунок 4.1 - Устройство навесного вентилируемого фасада; 1 - кирпичная стена; 2 - кронштейн с дюбелем и доборной скобой; 3 - вертикальная направляющая; 4 - тарельчатый дюбель; 5 - утеплитель; 6 - ветрозащита; 7 - металлические фасадные кассеты

Монтаж кронштейнов, утеплителя, направляющих профилей и фасадной плитки представлен на рисунке 4.2.

Рисунок 4.2 - Монтаж кронштейнов, утеплителя, направляющих профилей и фасадной плитки

. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

5.1 Разработка рекомендаций по технике безопасности при организации работ по усилению фундамента

Разработка ведётся в соответствии с [25], [26].

5.1.1 Мероприятия, обеспечивающие безопасные и здоровые условия труда при действии аэрозолей преимущественно фиброгенного характера

- к работам в котловане допускаются лица совершеннолетнего возраста, которые в обязательном порядке прошли аттестацию и инструктаж и имеют допуск к данному виду работ;

работающие должны иметь индивидуальные средства защиты (защита органов дыхания и зрения), а также должны быть обеспечены спецодеждой и обувью;

работы лучше проводить при высокой влажности окружающего воздуха, для того, чтобы в воздухе было минимальное количество пылевых частиц.

5.1.2 Мероприятия, обеспечивающие безопасные и здоровые условия труда при действии инфразвука

Для того чтобы избежать повреждения органов слуха работники должны использовать личные средства защиты - беруши и (или) защитные наушники.

5.1.3 Мероприятия, обеспечивающие безопасные и здоровые условия труда при действии вибраций

- работы, выполняющиеся из положения стоя следует выполнять на специальных опорных плитах - виброзащитных подставках;

инструментов, которые вызывают вибрацию, должны быть специальные виброзащитные рукоятки (силиконовые, резиновые);

для индивидуальной защиты рук необходимо использовать виброзащитные рукавицы, на ладонной части у которых располагается упругодемпфирующий элемент;

для индивидуальной защиты ног нужно применять особую виброзащитную обувь - резиновые сапоги с упругодемпфирующими стельками;

для рабочих, которые трудятся на тяжелой технике возможно внедрение виброзащитных виброизоляционных кресел.

5.1.4 Мероприятия, обеспечивающие безопасные и здоровые условия труда при неблагоприятных параметрах микроклимата:

- во избежание чувства усталости и дискомфорта рабочие должны одеваться в соответствии с погодными условиями, а также следить чтоб обувь и рабочая одежда были сухими, использовать головной убор, особенно в летнее время;

необходимо производить перерывы через определенный промежуток времени в условиях жары/холода для проветривания/обогрева рабочих;

если работы проводятся в летний период на открытом воздухе при сильном дожде, необходимо их прекратить до его завершения.

5.1.5 Мероприятия, обеспечивающие безопасные и здоровые условия труда при неблагоприятных параметрах световой среды:

- при чрезмерном потоке прямых солнечных лучей для избежания переутомленности глаз и угрозы ожога сетчатки глаза необходимо в качестве защиты применять солнцезащитные очки;

при недостаточном естественном освещении необходимо устройство искусственного освещения чтобы избежать напряженной работы глаз. Его нужно предусмотреть так, чтобы оно не доставляло дискомфорта и не мешало производственному процессу.

5.1.6 Мероприятия, обеспечивающие безопасные и здоровые условия труда при неблагоприятных действии раздражающих, токсичных и канцерогенных веществ:

- во избежание проникновения в тело человека токсичных, канцерогенных и раздражающих веществ через слизистые, органы дыхания, оболочки или желудочно-кишечный тракт должны быть предусмотрены средства индивидуальной защиты. К ним относятся: защитные очки и защитные маски (респираторы, противогазы);

во избежание проникновения веществ через кожные покровы (раны, царапины и прочее) необходимо проследить, чтобы все участки тела, с которым возможен контакт вредного вещества, были закрыты спецодеждой или обувью;

при проведении работ с токсичными веществами необходимо предусмотреть постоянное проветривание рабочего места либо проводить работы в ветреную погоду.

5.1.7 Мероприятия, обеспечивающие безопасные и здоровые условия труда при стропальных и погрузочно-разгрузочных работах:

- застропованные грузы можно поднимать только после его правильного крепления по сигналу, который подаст стропальщик;

стропальными и погрузочно-разгрузочными работами необходимо заниматься в защитной каске и в защитных рукавицах;

запрещено раскачивать поднятые грузы, стоять на них или под ними;

грузы должны перемещаться плавно, без резкости в движениях во избежание их падения.

5.1.8 Мероприятия, обеспечивающие безопасные и здоровые условия труда при антикоррозионной обработке арматуры и бетона:

- чтобы исключить соприкосновение вредного вещества с кожными покровами, необходимо производить работы в спецодежде а также в рукавицах или перчатках;

во избежание попадания в глаза раствора, рекомендовано использовать защитные очки;

респиратор поможет защитить от воздействия вредных паров;

если всё-таки вредное вещество попало на кожу, контактный участок тела необходимо промыть теплой водой с мылом.

5.1.9 Мероприятия, обеспечивающие безопасные и здоровые условия труда при использовании транспортных средств:

- к управлению транспортным средством допускаются только совершеннолетние лица, которые в обязательном порядке прошли инструктаж и непосредственно имеющие право на управление данным средством или его использование;

при работе на бульдозере/экскаваторе необходимо знать, где в рабочей зоне располагаются рабочие, внимательно следить за их перемещением;

при применении пневматического инструмента нужно использовать индивидуальные средства защиты, которые защитят рабочего от вибрации, пыли, инфразвука и т.д.

5.1.10 Мероприятия, обеспечивающие безопасные и здоровые условия труда при электросварочных работах:

- к сварочным работам допускаются лица, достигшие возраста 18 лет, которые имеют квалификацию сварщика и в обязательном порядке прошедшие инструктаж;

электросварочные работы необходимо производить в сварочном спецкостюме и специальных перчатках-крагах. Для защиты глаз обязательно используется сварочная маска;

необходимо заземление сварочного аппарата;

запрещается производить сварочные работы в сырую дождливую погоду;

не допускается проведение сварочных работ вблизи горючих веществ, легковоспламеняющихся материалов и жидкостей, кислородных и газовых баллонов и т.д.

5.1.11 Мероприятия, обеспечивающие безопасные и здоровые условия труда при разборке элементов сооружения:

- работы по разборке производить достаточно аккуратно при гарантии неразрушения и сохранения целостности конструкции;

не допускается производить работы по разборке смежных частей фундамента или одновременно по параллельным осям;

обязательно при работе использовать средства индивидуальной защиты и дополнительные средства защиты, предохраняющих от ушибов и других травм во время разборки каменных частей фундамента;

разобранные части фундамента, камни, арматуру в рабочей зоне необходимо убрать на площадку для складирования строительного мусора.

. ЭКОЛОГИЧЕСКИЙ РАЗДЕЛ

6.1 Учет экологических требований при проектировании зданий общественного назначения

На стадии планирования, проектирования, размещения, строительства основное значение приобретают следующие направления:

установление нормативов качества окружающей среды: предельно допустимых концентраций загрязняющих веществ в воздухе, воде и почве; предельно допустимых уровней вредных физических воздействий: шума, вибрации, вредных излучений, магнитных полей и др.;

проведение государственной, а при необходимости и общественной, экологической экспертизы проектов размещения, строительства хозяйственных объектов, внедрения новых технологий, оборудования, материалов, продукции и т. д.;

осуществление строительства предприятий и прочих объектов в соответствии с действующими природоохранными, санитарными, строительными и другими нормами и правилами, предотвращающими вредное влияние этой деятельности на окружающую среду.

Планировка и строительство предприятий и других объектов должны осуществляться с соблюдением требований охраны окружающей природной среды, экологической безопасности и санитарных правил, с учетом состояния территорий городских и сельских поселений и ограничений в области экологической безопасности, установленных территориальными комплексными схемами охраны природы и природопользования, а также с учетом последствий вредного воздействия хозяйственной и иной деятельности на окружающую природную среду и здоровье человека.

Жилые массивы, промышленные предприятия и другие объекты должны размещаться таким образом, чтобы исключить неблагоприятное воздействие на здоровье населения и санитарно-бытовые условия жизни горожан. При осуществлении градостроительной деятельности предусматриваются различные виды благоустройства территорий <#"903035.files/image196.gif"> (7.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни;

Ni - количество работников (основных, ИТР, МОП и т.д.)

29.68 = 30 чел.

7.11 Расчет потребности в ресурсах

Электроэнергия при реконструкции расходуется:

на питание силовых потребителей;

технологические нужды;

внутреннее освещение зданий и сооружений;

наружное освещение строительной площадки, дорог и т.д.

Требуемая мощность трансформаторной подстанции:

 (7.2)

где 1,1 - коэффициент, учитывающий потери в сети;

к1, к2, к3, к4 - коэффициенты спроса, учитывающие несовпадение нагрузок (к1 = 0,36 - среднее для механизмов; к2 = 0,7; к3 = 0,8; к4 = 1);

- сумма мощностей силовых потребителей, кВт;

- сумма мощностей аппаратов, участвующих в технологических процессах, кВт;
