1.
Анализ конструкции изделия
.1
Назначение, особенности и условия эксплуатации сварной конструкции
Балки двутавровые больше
известны как элементы перекрытий каркасов промышленных зданий, имеющих большие
пролеты. Их используют также при возведении мостов и других подвесных путей,
колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им
необходимо противостоять. Они воспринимают нагрузку от вертикального
поперечного воздействия, которая одновременно отражается на стенах, колоннах и
других опорах.
1.2
Материал сварной конструкции, количество конструкционных элементов, габаритные
размеры конструкционных элементов, толщина металла
Для выбора материалов для сварных конструкций, рассматривают следующие вопросы:
обеспечение надежности эксплуатации конструкции при заданных нагрузках, агрессивных средах и переменных температурах;
область применения выбранной марки стали;
обосновав выбор марки стали, необходимо указать химический состав и механические, технологические и физические свойства стали.
Балка двутавровая изготовлена из стали мари 10ХСНД. Расшифровка стали 10ХСНД: 0,10% углерода, до 1% хрома, до 1% кремния, до 1% никеля, до 1% меди. Сталь конструкционная низколегированная для сварных конструкций. Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70 до 450 °С.
Балка двутавровая чертеж № КР 00.00.00СБ изготовлена с учетом следующих деталей: 2 полки (позиция 1), 1 стенка (позиция 2), 4 ребра жёсткости (позиция 3).
Размеры балки двутавровой:
длина 4000 мм, ширина 600 мм, высота 600 мм. Толщина деталей 8 мм.
1.3
Характеристика основного металла по химическому составу
Сталь марки 10ХСНД
конструкционная низколегированная для сварных конструкций. Применяется в
элементах сварных металлоконструкций и различных деталях, к которым
предъявляются требования повышенной прочности и коррозионной стойкости с
ограничением массы и работающие при температуре от -70 до 450 °С.
Таблица 1. Химический состав стали марки 10ХСНД
|
Химический элемент |
% |
|
Кремний (Si) |
0.8-1.1 |
|
Медь (Cu) |
0.4-0.6 |
|
Мышьяк (As), не более |
0.08 |
|
Марганец (Mn) |
0.5-0.8 |
|
Никель (Ni) |
0.5-0.8 |
|
Фосфор (P), не более |
0.035 |
|
Хром (Cr) |
0.6-0.9 |
|
Азот (N), не более |
0.008 |
|
Сера (S), не более |
0.040 |
сварка балка двутавровый шов
1.4
Характеристика основного металла по механическим свойствам
Механические свойства описывают и объясняют способность того или иного металла осуществлять сопротивление на силовые факторы из внешней среды. И соответственно есть числовые показатели, указывающие степень сопротивления того или иного металла. К основным механическим свойствам металлов и сплавов на сегодняшний день относят твердость, прочность, и ударную вязкость. Величины этих свойств определяют во время опытов, предусматривающие силовую нагрузку на металл или сплав.
Твердость - способность стали сопротивляться проникновению в нее других твердых тел.
Прочность - способность материала выдерживать внешнюю нагрузку без разрушения.
Ударная вязкость - способность
стали противостоять динамическим нагрузкам.
Таблица 2. Механические свойства стали марки 10ХСНД
|
ГОСТ |
Состояние поставки, режим термообработки |
Сечение, мм |
σв (МПа) |
δ5 (%) |
|
|
19281-73 |
Сортовой и фасонный прокат |
До 15 вкл. |
390 |
530 |
19 |
|
18282-73 |
Листы и полосы в состоянии поставки (образцы поперечные) |
Св. 15 до 32 вкл. Св. 32 до 40 вкл. |
390 390 |
530 530 |
19 19 |
|
17066-80 |
Листы горячекатные |
От 2 до 3,9 вкл. |
- |
530 |
15 |
σ0,2 - предел текучести условный, МПа
σв - предел прочности при растяжении, МПа
δ5 -
относительное удлинение после разрыва, %
1.5
Характеристика основного металла по свариваемости
Свариваемость - это свойство металлов образовывать неразъемные соединение.
Углерод (С) - одна из важнейших примесей, определяющая прочность, пластичность, закаливаемость и др. характеристики стали. Содержание углерода в сталях до 0,25% не снижает свариваемости. Более высокое содержание "С" приводит к образованию закалочных структур в металле зоны термического влияния и появлению трещин.
Сера (S) и фосфор (P) - вредные примеси. Повышенное содержание "S" приводит к образованию горячих трещин <#"864120.files/image001.gif">
Рисунок 2. Схема сварки в среде углекислого газа
2.3 Определение
параметров сварных швов и режимов сварки
В режимы полуавтоматической сварки в среде углекислого газа входят: род электрического тока и полярность, сила сварочного тока, напряжение дуги, скорость сварки, расход защитного газа, диаметр электродной проволоки, скорость подачи проволоки.
При полуавтоматической сварке в углекислом газе обычно применяют постоянный ток обратной полярности, так как сварка током прямой полярности приводит к неустойчивому горению дуги.
С увеличением силы сварочного тока увеличивается
глубина провара и повышается производительность процесса сварки. Чем длиннее
дуга, тем больше напряжение. Чем короче дуга, тем стабильней процесс сварки,
меньше разбрызгивание и выше качество шва. С увеличением напряжения дуги
увеличивается ширина шва и уменьшается глубина его провара. Скорость подачи
электродной проволоки подбирают так, чтобы обеспечивалось устойчивое горение
дуги при выбранном напряжении. С увеличением вылета электрода из
токоподводящего мундштука ухудшается устойчивость горения дуги и формирование
шва, а также увеличивается разбрызгивание.
Таблица 4. Режимы полуавтоматической сварки
|
Толщина металла, мм |
Диаметр сварочной проволоки, мм |
Сила св.тока, A |
Напряжение дуги, B |
Скорость подачи проволоки, м/ч |
Вылет эл-да, мм |
|
6-8 и более |
1,2-2,0 |
200-300 |
25-30 |
- |
10-20 |
При сварке с малым вылетом из сопла горелки затрудняется наблюдение за процессом сварки и подгорает контактный наконечник. При чрезмерном увеличении этого расстояния возможно загрязнение металла шва кислородом и азотом воздуха, и образование в нём пор. Для получения хорошего качества сварных швов необходимым условием является поддержание постоянной длины дуги.
Плотность тока обычно составляет 30-100 А/мм², при этом глубина проплавления металла равна 7-20 мм.
Скорость подачи электродной проволоки подбирают с таким расчётом, чтобы обеспечивалось устойчивое горение дуги при выбранном напряжении на ней.
Расход углекислого газа определяют в зависимости от силы тока, скорости сварки, типа соединения и вылета электрода. В среднем газа расходуется от 5 до 20 л/мин. Наклон электрода относительно шва оказывает большое влияние на глубину провара и качество шва. В зависимости от угла наклона сварку можно производить углом назад и углом вперёд.
При сварке углом назад в пределах 5 - 10 град. улучшается видимость зоны сварки, повышается глубина провара и наплавленный металл получается более плотным.
Скорость сварки устанавливается самим сварщиком
в зависимости от толщины металла и необходимой площади поперечного сечения шва.

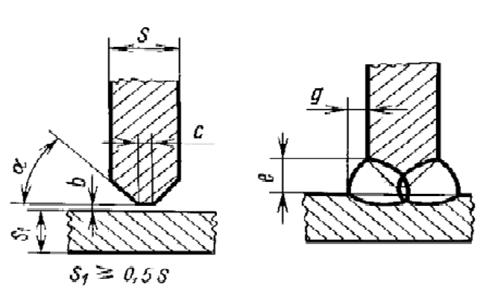

Рисунок 3. Геометрические параметры сварных швов
таврового соединения Т8
Определяем расчетную длину проплавления по формуле:
= (0.4÷1.1)*К (1)
где, К - катет шва, мм.
Принятые числовые значения символов:
К = 8мм
Решение:
Hp = 1,0 * 8мм = 8 мм
Определяем площадь поперечного сечения
= π * d²/4
(2)
Решение:= 3, 14 * 22 / 4 = 3, 14 * 4 / 4 = 12,56 / 4 = 3,14 (см2)
Определяем диаметр электронной проволоки по формуле:
эл = 4√Hp
± 0.05Hp (3)
Решение:
Dэл = 4√8мм ± 0.05 * 8 = 2,0мм ± 0,4 мм = 2,0 мм
Dэл = 2,0 мм
св = I
* Fэ, (4)
Решение:
Iсв = 100 * 3,14 = 314 А
В целях уменьшения разбрызгивания и стабилизации дуги принимаем сварочный ток 260 А.
Определяем напряжение сварочной дуги по формуле:
св=14+0,05*Iсв
(5)
Решение:
Uсв=14+0,05*260А=27В
Принимаем Uсв=27В.
Определяем вылет электродной проволоки по
формуле:
ℓэл = 10 * dэл ± 2 * dэл
(6)
Решение:
ℓэл = 10 * 2,0 мм + 2 * 2,0 мм = 20 мм + 4,0 мм = 24,0 мм
ℓэл = 10 * 2,0 мм - 2 * 2,0 мм = 20 мм - 4,0 мм = 16,0 мм
Определяем скорость подачи электродной проволоки
по формуле:
υэл = 0,53 * Iсв
/ dэл + 6,94 * 10-4 (Iсв
/ dэл3) (7)
Решение:
υэл = 0,53 * 260А / 2,0 мм + 6,94 * 10-4 (260А / 2,03 мм) = 69 м/ч
Принимаем υэл = 69 м/ч
Определяем оптимальный расход защитного газа по формуле:
3 = 3,3 * 10-3 * Iсв
(8)
Решение:
g3 = 3,3 * 10-3 * 260 = 3,3 * 0,001 * 260 = 0,8 л/мин
3. Разработка
технологии изготовления сварной конструкции
Для сварки подкрановой балки будет применяться полуавтоматическая сварка в середе СО2 ГОСТ 14771-76 (Дуговая сварка в защитном газе).
Полуавтоматическая сварка - это вид дуговой
сварки, при котором сваривание происходит благодаря автоматически подающейся в
зону сварки электродной проволоки с одновременной подачей в ту же зону
защитного газа. В состав сварочного полуавтомата входит источник сварочного
тока и сварочный аппарат. Составные части сварочного полуавтомата и их функции
определяются уровнем механизации и автоматизации процесса, параметрами режима
сварки, необходимостью их установки и регулировки в режиме наладки и сварки
(рисунок 3).

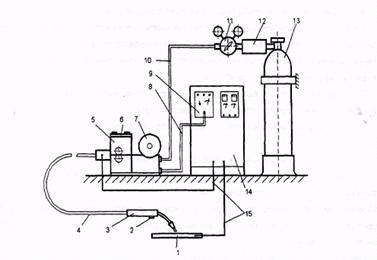

Рисунок 3. Установка для дуговой механизированной сварки в СО2:
- изделие; 2 - кнопка
"Пуск"-"Стоп"; 3 - горелка; 4 - гибкий шланг; 5 - механизм
подачи электродной проволоки; 6 - пульт управления; 7 - катушка; 8 - кабель
цепей управления; 9 - блок управления полуавтоматом; 10 - шланг для подачи
защитного газа; 11 - газовый редуктор; 12 - подогреватель СО2; 13 - баллон с
СО2; 14 - сварочный выпрямитель.
На основании выбранного сварочного оборудования, рассчитанных режимов сварки, разрабатываем технологический процесс сборки.
Сборка подкрановой балки выполняется по технологическому процессу в следующей последовательности: подача деталей; их ориентация относительно друг друга или какой-либо одной детали; соединение; закрепление; снятие собранного узла и контроль. Немалую роль при сборке подкрановой балки играет точность сборки. К основным показателям точности сборки относят: точность относительного движения исполнительных поверхностей; точности их геометрических форм и расстояний между этими поверхностями; точность их относительных поворотов.
Технологический процесс сборки изделия разрабатывается с учетом типа производства, заданной программы, применяемого оборудования и материалов, необходимого количества рабочих и рабочих мест. На основании разработанного технологического процесса производится расчет норм времени на изготовление узлов, определяется количество оборудования, приспособлений, рабочих.
Сварка - это процесс получения неразъемного соединения. Сварка является одним из ведущих технологических процессов получения металлических конструкций. Технологический процесс сварки включает в себя последовательность технологических операций; (а именно подготовку металла, сборку заготовок на прихватках, сварку, зачистку, контроль); разбивку конструкции на отдельные технологические узлы или элементы.
Технологические процессы заводской и монтажной
сварки подкрановой балки должны обеспечивать получение сварных соединений, в
полной мере удовлетворяющих требованиям проекта.
3.1 Заготовительные
операции
В заготовительные операции входят: правка металла, резка, очистка, разделка кромок.
Технологический процесс заготовки деталей изделий из проката начинается с подбора металла по размерам и маркам стали. Металл, поступающий с металлургических заводов, заготовки после резки и других заготовительных операций, требует правки. Вследствие неравномерного остывания, после прокатки металл деформируется, получает дополнительную деформацию при вырезке деталей.
Правка деформированного металла осуществляется путем создания местной пластической деформации и может производится в холодном стоянии или при предварительном подогреве.
Разметка - это процесс нанесения на металл в натуральную величину контура детали. В процессе разметки необходимые указания по обработке наносят на металл с использованием мерительного и специального инструмента: металлических рулеток, линеек, чертилок, угольников, молотков и др. Качество разметки во многом зависит от точности мерительного инструмента.
