Курсовая работа (т): Разработка сквозной технологии производства шатуна

С корпуса 19 приспособления снимают съемную приставку, 6, а на ее место устанавливают съемную приставку 10 и крепят болтами. На приставку устанавливают шатун, базируя отверстием в нижней головке на установочный палец 16 и упор 17, фиксируют отверстие верхней головки относительно оси шпинделя станка съемным пальцем 14, крепят шатун в приспособлении болтом 13 и вынимают съемный палец 14. Растачивают отверстие до диаметра 56 + 0'03 мм под втулку резцом с пластинкой из твердого сплава Т30К4 при 860 об/мин расточной головки и подаче 0,1 мм/об. Шероховатость поверхности после обработки Ra = 1,25 мкм.

Бронзовую втулку запрессовывают с натягом 0,05-0,12 мм заподлицо с торцом шатуна, совместив масляные отверстия во втулке и шатуне. Перед запрессовкой втулку охладить до температуры минус 50°С в специальном контейнере с сухим льдом.

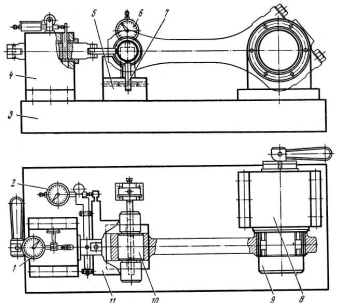

Рисунок 8- Приспособление для контроля шатуна: 2, 6 - индикатор; 3 - основание; 4 - корпус; 5 - стойка; 7 - упор; 9 - базовый палец; 10 - установочный палец; U - скоба

Изгиб, скручивание шатуна, расстояние между осями отверстий верхней и нижней головок проверяют на контрольном приспособлении.

Настройку индикаторов, установленных на приспособлении, производят по эталону. В верхнюю головку шатуна вставляют установочный палец 10, надевают шатун отверстием нижней головки на базовый палец 9 и кладут выступающими поверхностями установочного пальца 10 на упор 7.

Непараллельность осей отверстий верхней и нижней головок не должна превышать 0,04 мм на длине 100 мм.

Оси отверстий должны лежать в одной плоскости, отклонение не более 0,03 мм на длине 100 мм.

Расстояние между осями должно быть 280±0,03 мм. Контроль отверстий (диаметр 50^0^° mm и диаметр 93+0'021 мм) производят индикаторным нутромером. Шероховатость поверхностей в отверстиях головок - Rа = 0,63 мкм торцов Rа=1,25 мкм. Проверяют совпадение отверстий во втулке и шатуне. После всех операций шатуны сортируются станком на «тяжелые» и «легкие».

ЗАКЛЮЧЕНИЕ

штамповка расточка дуговый заготовка

В результате анализа шатуна было установлено, что данная деталь имеет сравнительно средние размеры и сравнительно не сложную конструкцию, при этом работает в тяжелых условиях под воздействием ударных сил. Исходя из данных условий, возникает необходимость использования высококачественной Хромомарганцевоникелевой стали с молибденом, такой как 40ХН2МА (ГОСТ 4543-71). Изготовление деталей включает в себя этапы от стадии добычи железной руды до запрессовки втулки и проверки на отклонения, а также рассмотрены разные варианты материалов для шатунов.

Окатывание применяют для обработки тонко измельченных концентратов. Шихта, состоящая из измельченных концентратов, флюса, топлива, увлажняется и при обработке во вращающихся барабанах, тарельчатых чашах (грануляторах) приобретает форму шариков-окатышей диаметром до 30 мм. Окатыши высушивают и обжигают при 1200-1350 °С на специальных машинах (рис. 9).

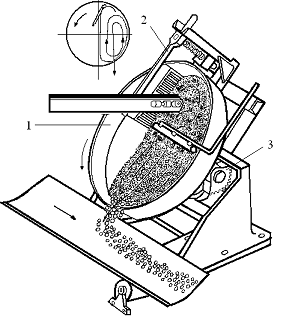

Рис. 9. Схема образования окатышей в грануляторе; 1 -чаша; 2 - скребки; 3 - Механизм изменения угла наклона чаши

После обжига окатыши приобретают высокую прочность при достаточной пористости. Использование агломерата и окатышей исключает отдельную подачу флюса - известняка в доменную печь при плавке, так как флюс в необходимом количестве входит в их состав. Это улучшает работу доменной печи, повышает ее производительность, снижает расход кокса. Шихта состоит из тонкоизмельченного концентрата (меньше 0,5 мм), из известняка (флюса) и возврата (отбракованных окатышей).

Для лучшего окатывания шихту увлажняют (8…10 %) и в ее состав добавляют связующее - бентонитовую глину (до 1,5 %). Образование окатышей диаметром 25…30 мм происходит в грануляторе - вращающейся со скоростью 6…9 об/мин неглубокой чаше. Далее окатыши подвергают сушке при температуре 200…400 °С, а затем обжигу при 1300…1400 °С, после чего они приобретают высокую прочность.
