Дипломная (вкр): Разработка аналогово-цифровых преобразователей

Разработка аналогово-цифровых преобразователей

ОГЛАВЛЕНИЕ

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ВВЕДЕНИЕ

. АНАЛОГО-ЦИФРОВЫЕ ПРЕОБРАЗОВАТЕЛИ

.1 АЦП ПОСЛЕДОВАТЕЛЬНОГО СЧЕТА

.2 ПАРАЛЛЕЛЬНЫЕ АЦП

.3 АЦП ПОСЛЕДОВАТЕЛЬНОГО ПРИБЛИЖЕНИЯ

.4 МНОГОСТУПЕНЧАТЫЕ АЦП

.5 КОНВЕЙЕРНЫЕ АЦП

.6 ИНТЕГРИРУЮЩИЕ АЦП

.6.1 АЦП МНОГОТАКТНОГО ИНТЕГРИРОВАНИЯ

.6.2 СИГМА-ДЕЛЬТА АЦП

.7 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АЦП

. РАЗРАБОТКА МОДЕЛИ АЦП С СИГМА-ДЕЛЬТА МОДУЛЯТОРОМ

.1 СИГМА-ДЕЛЬТА МОДУЛЯТОР

.2 РАЗРАБОТКА МОДЕЛИ СИГМА-ДЕЛЬТА АЦП

.3 МОДЕЛИРОВАНИЕ СИГМА-ДЕЛЬТА АЦП

. РАЗРАБОТКА СИГМА-ДЕЛЬТА МОДУЛЯТОРА

.1 ПРОЕКТИРОВАНИЕ ОСНОВНЫХ БЛОКОВ СИГМА-ДЕЛЬТА МОДУЛЯТОРА НА КМОП-СТРУКТУРАХ

.1.1 ВЫЧИТАТЕЛЬ НАПРЯЖЕНИЙ

.1.2 ИНТЕГРАТОР

.1.3 КОМПАРАТОР

.1.4 ОДНОРАЗРЯДНЫЙ ЦАП

.1.5 D-ТРИГГЕР

.2 МОДЕЛИРОВАНИЕ СИГМА-ДЕЛЬТА МОДУЛЯТОРА НА КМОП-СТРУКТУРАХ В СОСТАВЕ АЦП

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ПРИЛОЖЕНИЕ ЗАДАНИЕ НА ВЫПОЛНЕНИЕ ДИПЛОМНОЙ РАБОТЫ

Перечень условных обозначений

модулятор преобразователь аналоговый цифровой

ЦАП - цифро-аналоговый преобразователь

АЦП - аналого-цифровой преобразователь

БИС - большая интегральная схема

f_такт - частота тактовых импульсов

УВХ - устройство выборки-хранения

РПП - регистр последовательного приближения

СБИС - сверхбольшая интегральная схема

Vref - опорное напряжение

LSB - величина наименьшего значащего разряда

ВЧ - высокочастотный

НЧ - низкочастотный

ОУ - операционный усилитель

АЧХ - амплитудно-частотная характеристика

ЛАЧХ - логарифмическая амплитудно-частотная характеристика

ИМС - интегральная микро схема

ВАХ - вольтамперная характеристика

dB - децибел

Gnd - земля

ВВЕДЕНИЕ

В настоящее время аналого-цифровые и цифро-аналоговые преобразователи очень широко используются в устройствах обработки информации. Часто требуется преобразовать аналоговый сигнал в число, пропорциональное амплитуде сигнала и наоборот. Это играет важную роль в тех случаях, когда компьютер или процессор регистрируют или контролируют ход эксперимента или технологического процесса, или всякий раз, когда цифровая техника используется для выполнения традиционно аналоговой работы. Аналогово-цифровое преобразование также следует использовать в тех областях, где для обеспечения помехоустойчивой и шумозащищенной передачи аналоговая информация преобразуется в промежуточную цифровую форму (например, «цифровая звукотехника»). Даже в относительно простой электронной аппаратуре существует масса возможностей для применения аналого-цифрового и цифро-аналогового преобразования[1].

Современная тенденция развития АЦП преобразователей - увеличение скорости преобразования и разрешающей способности обработки сигналов при уменьшении уровня потребляемой мощности и напряжения питания. В настоящее время перспективным является класс АЦП, использующий сигма-дельта преобразование, который обладает целым рядом преимуществ: позволяют значительно увеличить разрядность и снизить требования к отдельным блокам, поэтому именно он был выбран в качестве объекта исследований.

Цель данной дипломной работы - анализ принципов построения аналогово-цифровых преобразователей и разработка сигма-дельта модулятора на КМОП-структурах для аналогово-цифровых преобразователей.

1. Аналогово-цифровые преобразователи

Аналогово-цифровой преобразователь - один из самых важных электронных компонентов в измерительном и тестовом оборудовании. АЦП преобразует напряжение (аналоговый сигнал) в код, над которым микропроцессор и программное обеспечение выполняют определенные действия. Даже если Вы работаете только с цифровыми сигналами, скорее всего Вы используете АЦП в составе осциллографа, чтобы узнать их аналоговые характеристики.

Существует несколько основных типов архитектуры АЦП, хотя в пределах каждого типа существует также множество вариаций. Различные типы измерительного оборудования используют различные типы АЦП. Например, в цифровом осциллографе используется высокая частота дискретизации, но не требуется высокое разрешение. В цифровых мультиметрах нужно большее разрешение, но можно пожертвовать скоростью измерения. Системы сбора данных общего назначения по скорости дискретизации и разрешающей способности обычно занимают место между осциллографами и цифровыми мультиметрами. В оборудовании такого типа используются АЦП последовательного приближения либо сигма-дельта АЦП. Существуют также параллельные АЦП для приложений, требующих скоростной обработки аналоговых сигналов, и интегрирующие АЦП с высокими разрешением и помехоподавлением[1].

На рис. 1.1. показаны возможности основных архитектур АЦП в зависимости от разрешения и частоты дискретизации. Однако остановимся более подробно на типах АЦП.

Рис. 1.1 Типы АЦП - разрешение в зависимости от частоты дискретизации

1.1 АЦП последовательного счета

Этот преобразователь является типичным примером последовательных АЦП с единичными приближениями и состоит из компаратора, счетчика и ЦАП (рис. 1.2.). На один вход компаратора поступает входной сигнал, а на другой - сигнал обратной связи с ЦАП.

Рис. 1.2 Структурная схема АЦП последовательного счета

Работа преобразователя начинается с прихода импульса запуска, который включает счетчик, суммирующий число импульсов, поступающих от генератора тактовых импульсов ГТИ. Выходной код счетчика подается на ЦАП, осуществляющий его преобразование в напряжение обратной связи U_ос. Процесс преобразования продолжается до тех пор, пока напряжение обратной связи сравняется со входным напряжением и переключится компаратор, который своим выходным сигналом прекратит поступление тактовых импульсов на счетчик. Переход выхода компаратора из 1 в 0 означает завершение процесса преобразования. Выходной код, пропорциональный входному напряжению в момент окончания преобразования, считывается с выхода счетчика.

Время преобразования АЦП этого типа является переменным и определяется входным напряжением. Его максимальное значение соответствует максимальному входному напряжению и при разрядности двоичного счетчика N и частоте тактовых импульсов f_такт равно

t_{пр.макс}=(2N-1)/ f_такт

Например, при N=10 и f_такт=1 МГц t_{пр.макс}=1024 мкс, что обеспечивает максимальную частоту выборок порядка 1 кГц.

Статическая погрешность преобразования определяется суммарной статической погрешностью используемых ЦАП и компаратора. Частоту счетных импульсов необходимо выбирать с учетом завершения переходных процессов в них.

При работе без устройства выборки-хранения апертурное время совпадает с временем преобразования. Как следствие, результат преобразования чрезвычайно сильно зависит от пульсаций входного напряжения. При наличии высокочастотных пульсаций среднее значение выходного кода нелинейно зависит от среднего значения входного напряжения. Это означает, что АЦП данного типа без устройства выборки-хранения пригодны для работы с постоянными или медленно изменяющимися напряжениями, которые за время преобразования изменяются не более, чем на значение кванта преобразования.

Таким образом, особенностью АЦП последовательного счета является небольшая частота дискретизации, достигающая нескольких килогерц. Достоинством АЦП данного класса является сравнительная простота построения, определяемая последовательным характером выполнения процесса преобразования.

1.2 Параллельные АЦП

АЦП этого типа осуществляют квантование сигнала одновременно с помощью набора компараторов, включенных параллельно источнику входного сигнала. На рис. 1.3. показана реализация параллельного метода АЦ-преобразования для 3-разрядного числа.

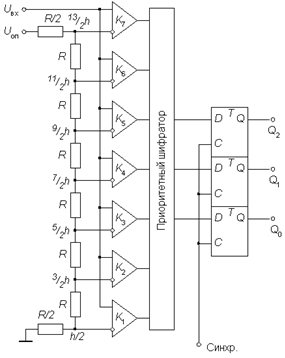

Рис. 1.3 Схема параллельного АЦП

С помощью трех двоичных разрядов можно представить восемь различных чисел, включая нуль. Необходимо, следовательно, семь компараторов. Семь соответствующих эквидистантных опорных напряжений образуются с помощью резистивного делителя.

Так как результаты АЦ-преобразования записываются, как правило, в запоминающее устройство, существует вероятность получить полностью неверную величину. Решить эту проблему можно, например, с помощью устройства выборки-хранения (УВХ). Некоторые ИМС параллельных АЦП, например МАХ100, снабжаются сверхскоростными УВХ, имеющими время выборки порядка 0,1 нс. Другой путь состоит в использовании кода Грея, характерной особенностью которого является изменение только одной кодовой позиции при переходе от одного кодового значения к другому. Наконец, в некоторых АЦП (например, МАХ1151) для снижения вероятности сбоев при параллельном АЦ-преобразовании используется двухтактный цикл, когда сначала состояния выходов компараторов фиксируются, а затем, после установления состояния приоритетного шифратора, подачей активного фронта на синхровход выходного регистра в него записывают выходное слово АЦП.

Благодаря одновременной работе компараторов параллельный АЦП является самым быстрым. Например, восьмиразрядный преобразователь типа МАХ104 позволяет получить 1 млрд отсчетов в секунду при времени задержки прохождения сигнала не более 1,2 нс. Недостатком этой схемы является высокая сложность. Действительно, N-разрядный параллельный АЦП сдержит 2N-1 компараторов и 2N согласованных резисторов. Следствием этого является высокая стоимость (сотни долларов США) и значительная потребляемая мощность. Тот же МАХ104, например, потребляет около 4 Вт.

1.3 АЦП последовательного приближения

Преобразователь этого типа, называемый в литературе также АЦП с поразрядным уравновешиванием, является наиболее распространенным вариантом последовательных АЦП.

В основе работы этого класса преобразователей лежит принцип дихотомии, т.е. последовательного сравнения измеряемой величины с 1/2, 1/4, 1/8 и т.д. от возможного максимального значения ее. Это позволяет для N-разрядного АЦП последовательного приближения выполнить весь процесс преобразования за N последовательных шагов (итераций) вместо 2N-1 при использовании последовательного счета и получить существенный выигрыш в быстродействии. Так, уже при N=10 этот выигрыш достигает 100 раз и позволяет получить с помощью таких АЦП до 105...106 преобразований в секунду. В то же время статическая погрешность этого типа преобразователей, определяемая в основном используемым в нем ЦАП, может быть очень малой, что позволяет реализовать разрешающую способность до 18 двоичных разрядов при частоте выборок до 200 кГц (например, DSP101 фирмы Burr-Brown).

Рис. 1.4 Структурная схема АЦП последовательного приближения

Рассмотрим принципы построения и работы АЦП последовательного приближения на примере классической структуры (рис. 1.4) 4-разрядного преобразователя, состоящего из трех основных узлов: компаратора, РПП и ЦАП.

Рис. 1.5 Временная диаграмма АЦП последовательного приближения

После подачи команды "Пуск" с приходом первого тактового импульса РПП принудительно задает на вход ЦАП код, равный половине его шкалы (для 4-разрядного ЦАП это 1000₂=8₁₀). Благодаря этому напряжение U_ос на выходе ЦАП (рис. 1.5)

U_ос=2³h.

где h - квант выходного напряжения ЦАП, соответствующий единице младшего разряда (ЕМР). Эта величина составляет половину возможного диапазона преобразуемых сигналов. Если входное напряжение больше, чем эта величина, то на выходе компаратора устанавливается 1, если меньше, то 0. В этом последнем случае схема управления должна переключить старший разряд d₃ обратно в состояние нуля. Непосредственно вслед за этим остаток

U_вх - d₃ 2³ h

таким же образом сравнивается с ближайшим младшим разрядом и т.д. После четырех подобных выравнивающих шагов в регистре последовательного приближения оказывается двоичное число, из которого после цифро-аналогового преобразования получается напряжение, соответствующее U_вх с точностью до 1 ЕМР. Выходное число может быть считано с РПП в виде параллельного двоичного кода по N линиям. Кроме того, в процессе преобразования на выходе компаратора, как это видно из рис. 1.5., формируется выходное число в виде последовательного кода старшими разрядами вперед.

Быстродействие АЦП данного типа определяется суммой времени установления t_уст ЦАП до установившегося значения с погрешностью, не превышающей 0,5 ЕМР, времени переключения компаратора t_к и задержки распространения сигнала в регистре последовательного приближения t_з. Сумма t_к + t_з является величиной постоянной, а t_уст уменьшается с уменьшением веса разряда. Следовательно для определения младших разрядов может быть использована более высокая тактовая частота. При поразрядной вариации f_такт возможно уменьшение времени преобразования t_пр на 40%. Для этого в состав АЦП может быть включен микроконтроллер.

При работе без устройства выборки-хранения апертурное время равно времени между началом и фактическим окончанием преобразования, которое так же, как и у АЦП последовательного счета, по сути зависит от входного сигнала, т.е. является переменным. Возникающие при этом апертурные погрешности носят также нелинейный характер. Поэтому для эффективного использования АЦП последовательного приближения, между его входом и источником преобразуемого сигнала следует включать УВХ. Большинство выпускаемых в настоящее время ИМС АЦП последовательного приближения (например, 12-разрядный МАХ191, 16-разрядный AD7882 и др.), имеет встроенные устройства выборки-хранения или, чаще, устройства слежения-хранения (track-hold), управляемые сигналом запуска АЦП. Устройство слежения-хранения отличается тем, что постоянно находится в режиме выборки, переходя в режим хранения только на время преобразования сигнала.

Данный класс АЦП занимает промежуточное положение по быстродействию, стоимости и разрешающей способности между последовательно-параллельными и интегрирующими АЦП и находит широкое применение в системах управления, контроля и цифровой обработки сигналов.

1.4 Многоступенчатые АЦП

В многоступенчатом АЦП процесс преобразования входного сигнала разделен в пространстве. В качестве примера на рис. 1.6. представлена схема двухступенчатого 8-разрядного АЦП.

Рис. 1.6 Структурная схема двухступенчатого АЦП

Верхний по схеме АЦП осуществляет грубое преобразование сигнала в четыре старших разряда выходного кода. Цифровые сигналы с выхода АЦП поступают на выходной регистр и одновременно на вход 4-разрядного быстродействующего ЦАП. Во многих ИМС многоступенчатых АЦП (AD9042, AD9070 и др.) этот ЦАП выполнен по схеме суммирования токов на дифференциальных переключателях, но некоторые (AD775, AD9040A и др.) содержат ЦАП с суммированием напряжений. Остаток от вычитания выходного напряжения ЦАП из входного напряжения схемы поступает на вход АЦП2, опорное напряжение которого в 16 раз меньше, чем у АЦП1. Как следствие, квант АЦП2 в 16 раз меньше кванта АЦП1. Этот остаток, преобразованный АЦП2 в цифровую форму представляет собой четыре младших разряда выходного кода. Различие между АЦП1 и АЦП2 заключается прежде всего в требовании к точности: у АЦП1 точность должна быть такой же как у 8-разрядного преобразователя, в то время как АЦП2 может иметь точность 4-разрядного.
