Курсовая работа (т): Расчет и проектирование водоснабжения населенного пункта
Определение потерь:
В фильтрах
Общие
потери на очистных сооружениях составят:
Локальные очистные сооружения (ЛОС2).
Определение концентрации загрязнений на входе в ЛОС2:
Требования к качеству воды на выходе из ЛОС.2:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
|
Фильтрование. |
Зернистый фильтр с последующим хлорированием. |
Вв=30; БПКполн=30; ХПК=20; НП=30. |
Вв=1.78; БПКполн=26.3; ХПК=59.5; НП=0.19. |
Вв=1.25; БПКполн=18.41; ХПК=47.6; Н.П.=0.13. |
|
Ионный обмен |
Ионообменный фильтр |
С/С=50. |
С/С=423.8. |
С/С=211.9. |
мг/л.
мг/л.
Определение потерь:
В фильтрах.
Общие потери на очистных сооружениях составят:
Водопроводные очистные сооружения (ВОС).
Концентрация загрязнений на входе в ВОС.
Требования к качеству воды на выходе из ВОС:
Выбор методов очистки
|
Метод |
Сооружение |
Эi, %. |
|
|
|
Хлорирование, затем отстаивание с коагулированием и флокуляцией. |
Отстойник. |
Вв=88; БПКполн=30; ХПК=70; Ц=95. |
Вв=25; БПКполн=2.9; ХПК=9; Ц=80. |
Вв=3; БПКполн=2.03; ХПК=2.7; Ц=4. |
|
Обратный осмос. |
Установка обратного осмоса. |
Nобщ=90. |
Nобщ=6.5. |
Nобщ=0,65. |
|
Фильтрование с последующим хлорированием. |
Фильтр. |
Вв=94; БПКполн=40; ХПК=20; Ц=50. |
Вв=3; БПКполн=2.03; ХПК=2.7; Ц=4. |
Вв=0.18; БПКполн=1.22; ХПК=2.16; Ц=2. |
Определение потерь.
В отстойниках.
Где Вл − влажность осадка, принимается Вл=80%;
ρ − плотность осадка, принимается для минерального осадка ρ=1,5;
масса
осадка по сухому веществу, т/сут.:
Где:
исходная концентрация взвешенных веществ, принимается
из расчёта, мг/л;
концентрация
взвешенных веществ на выходе из сооружения, принимается из расчёта, мг/л;−
производительность сооружения,1, м3/сут.,
В фильтрах.
Общие потери на очистных сооружениях составят: Wос=3.5+0,47=3.97м3/сут
Канализационные очистные сооружения (КОС).
Концентрации загрязнений на входе в КОС:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
|
|
Процеживание. |
Вв=10 |
Вв=284.6. |
Вв=256.14. |
||
|
Отстаивание с коагуляцией. |
Отстойник. |
Вв=60; БПКполн=30; ХПК=70; НП=15; Nобщ=10; Pобщ=5. |
Вв=256.14; БПКполн=315.1; ХПК=256.2; НП=3.4; Nобщ=35.8; Pобщ=3.9. |
Вв=102.46; БПКполн=220.6; ХПК=76.9; НП=2.9; Nобщ=32.2; Pобщ=3.7. |
|
|
Биохимическая очистка с последующим хлорированием. |
Аэротенк с дефосфотированием и денитрификацией. Отстойник. |
Вв=90; БПКполн=98; ХПК=94; НП=80; СПАВ=55; Cl=40; Nобщ=97; Pобщ=94. |
Вв=102.46; БПКполн=220.6; ХПК=76.9; НП=2.9; СПАВ=0.81; Cl=39.1; Nобщ=32.2; Pобщ=3.7. |
Вв=10.2; БПКполн=4.4; ХПК=4,61; НП=0.58; СПАВ=0.36; Cl=23.5; Nобщ=0.97; Pобщ=0.22. |
|
|
Фильтрование. |
Доочистка фильтрованием на зернистых фильтрах. |
Вв=82; БПКполн=65; НП=85. |
Вв=10.2; БПКполн=4.4; НП=0,58. |
Вв=1.84; БПКполн=1.54; НП=0.09. |
|
|
Ионный обмен. |
Ионообменный фильтр. |
С/С=50. |
С/С=228.3. |
С/С=114.15. |
|
Определение потерь:
В решётках.
В
первичных отстойниках.
В
аэротенке.
где: ρ − плотность осадка, принимается для органического осадка ρ=1,05;
масса
осадка по сухому веществу, т/сут.:
где: Пр − прирост, мг/л:
В фильтрах доочистки:
Общие потери на очистных сооружениях составят:
Подбор и расчёт охладительных сооружений.
Охладители технической воды 1-й категории горно-химического комбината (Охл.1).

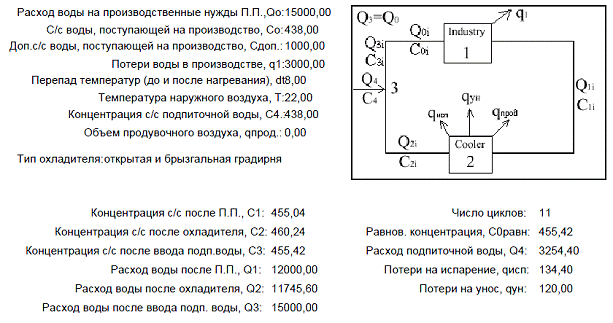

Расчёт был выполнен на компьютере с помощью программы по расчёту «чистого» цикла оборотной системы водоснабжения промышленного предприятия. «КИВР» ver.1.00.
Расчёт был выполнен на компьютере с помощью программы по расчёту
«чистого» цикла оборотной системы водоснабжения промышленного предприятия.
«КИВР» ver.1.00
Разработка 2-ой схемы комплексного водоснабжения
Во второй схеме устраивается охладитель для промышленного предприятия. Подпитка первого потока на промышленном предприятии осуществляется из реки после очистки на ВОС, а не из скважины. Водоснабжение сельхоз полей осуществляется ливневыми стоками после очистки на ЛОС1, и подпиткой после КОС. Производственные воды второй и третьей категории горно-химического комбината очищаются на ЛОС2 и сливаются в городскую канализацию. Подпитка второго и третьего потоков горно-химического комбината осуществляется после очистки на КОС.
Локальные очистные сооружения (ЛОС.1)
Концентрации загрязнений на входе в ЛОС.1:
Требования к качеству воды на выходе из ЛОС.1:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
|
Биологическая очистка. |
Биофильтр. |
Вв=85; БПКп=60; НП=60. |
Вв=60; БПКп=30; НП=10. |
Вв=9,0; БПКп=12,0; НП=4,0. |
|
Фильтрование с коагуляцией. |
Зернистый фильтр. |
НП=95. |
НП=4,0. |
НП=0,2. |
мг/л.
мг/л.
Определение потерь:
В биофильтре:
В сорбционных фильтрах.
Общие потери на очистных сооружениях составят:
Локальные очистные сооружения (ЛОС.2)
Определение концентрации загрязнений на входе в ЛОС2:
Требования к качеству воды на выходе из ЛОС.2:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
|
Фильтрование с коагуляцией. |
Зернистый фильтр. |
НП=95. |
НП=17,5. |
Н.П.=0,88. |
В сорбционных фильтрах.
Общие потери на очистных сооружениях составят:
Канализационные очистные сооружения (КОС)
Концентрации загрязнений на входе в КОС:
Требования к качеству воды на выходе из КОС:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
||
|
Процеживание. |
Решётка. |
Вв=10. |
Вв=229,77. |
Вв=206,79. |
||
|
Осаждение. |
Песколовки. |
Вв=70. |
Вв=206,79 |
Вв=62,04 |
||
|
Отстаивание с коагуляцией. |
Отстойник. |
Вв=60; БПКполн=40; ХПК=60; НП=15; Nобщ=10; Pобщ=5. |
Вв=62,04; БПКполн=232,08; ХПК=272,58; НП=0,1; Nобщ=28,1; Pобщ=3,04. |
Вв=24,8; БПКполн=139,25; ХПК=109,03; НП=0,08; Nобщ=25,29; Pобщ=2,8. |
||
|
Биохимическая очистка с последующим хлорированием. |
Аэротенк с дефосфотированием и денитрификацией. Отстойник. |
Вв=90; БПКполн=98; ХПК=93; НП=80; СПАВ=40; Cl=40; Nобщ=97; Pобщ=94. |
Вв=24,8; БПКполн=139,25; ХПК=109,03; НП=0,08; СПАВ=0,6; Cl=30,9; Nобщ=25,29; Pобщ=2,8. |
Вв=2,38; БПКполн=2,78; ХПК=7,63; НП=0,02; СПАВ=0,36; Cl=17,64; Nобщ=0,74; Pобщ=0,17. |
||
|
Отстаивание |
Вторичный отстойник |
Вв=50; |
Вв=2,38; |
Вв=1,19; |
|
|
|
Ионный обмен. |
Ионообменный фильтр. |
С/С=50. |
С/С=604,38. |
С/С=302,19. |
|
|
Определение потерь:
В решётках.
В
песколовках.
В
первичных отстойниках
В
аэротенке.
В фильтрах доочистки:
Общие потери на очистных сооружениях составят:
Концентрации, поступающие на сельхоз поля
Данные показатели соответствуют требованиям концентраций поступающих на сельхоз поля.
Водопроводные
очистные сооружения (ВОС)
Концентрация загрязнений на входе в ВОС.
Требования к качеству воды на выходе из ВОС:
Выбор методов очистки:
|
Метод |
Сооружение |
Эi, %. |
|
|
|
Хлорирование, затем отстаивание с коагулированием и флокуляцией. |
Отстойник. |
Вв=88; БПКполн=30; ХПК=70; Ц=95. |
Вв=6; БПКполн=2,2; ХПК=6,5; Ц=70. |
Вв=0,72; БПКполн=1,54; ХПК=1,95; Ц=3,5. |
|
Обратный осмос. |
Установка обратного осмоса. |
Nобщ=85. |
Nобщ=5,9. |
Nобщ=0,88. |
|
Фильтрование с последующим хлорированием. |
Фильтр. |
Вв=94; БПКполн=40; ХПК=20; Ц=50. |
Вв=0,72; БПКполн=1,54; ХПК=1,95; Ц=3,5. |
Вв=0,04; БПКполн=0,92; ХПК=1,56; Ц=1,75. |
Определение потерь.
В отстойниках.
В
фильтрах.
Общие потери на очистных сооружениях составят:
Подбор и расчёт охладительных сооружений
Охладитель технической воды - 1-й категории горно-химического комбината (Охл.1).
Расчёт был выполнен на компьютере с помощью программы по расчёту
«чистого» цикла оборотной системы водоснабжения промышленного предприятия.
«КИВР» ver.1.00
Технико-экономическая и экологическая оценка разработанных схем КИВР
