Связь СПТ942 с внешними устройствами

Если ввод параметра запрещен, будет сгенерирован ответ с кодом ошибки 01 – "Защита от ввода параметра".

При получении подтверждения ввода прибору должен быть передан блок данных, содержащий значение параметра:

Где: В0…В7 – ASCII код значения параметра. При этом В0 – старший разряд значения параметра или знак, если значение параметра отрицательное; 0/* - признак "оперативный параметр".

ASCII символ "*" в позиции 0/* устанавливает принадлежность вводимого параметра к списку оперативных. Если этот байт имеет любое другое значение – параметр не будет рассматриваться как оперативный.

Если значение параметра содержит менее восьми значащих цифр, неиспользуемые младшие байты значения должны быть заполнены кодом 20Н. Примеры вводимых данных показаны в таблице 2.4.

После приема блока информации СПТ942 анализирует корректность значения вводимого параметра и, если значение корректно, формирует ответ:

В противном случае формируется ответ с кодом ошибки 02 – "Недопустимые значения параметров запроса". Запись параметра в БД при этом не выполняется.

Чтение параметров БД в их внутреннем представлении может быть выполнено с помощью запроса чтения FLASH памяти. Форматы хранения параметров – в соответствии с (п. 4) приложения 2.

Таблица 2.4 – Примеры вводимых данных

2.6 Протокол вывода отчетов на печать Вывод квитанций СПТ942 на принтер осуществляется с помощью адаптера АПС45.

Символьный образ квитанции формируется в памяти прибора. Адаптер АПС45 по описанному ниже протоколу считывает сформированную прибором квитанцию и без дополнительной обработки транслирует ее на принтер.

Передача информации адаптеру АПС45 осуществляется блоками по 64 байта, которые обрамляются в кадры.

Максимальная длина передаваемой квитанции – 79 блоков.

6

Санкт Петербург 2001. http//www.logika.spb.ru

Связь СПТ942 с внешними устройствами

АПС45 ведет периодический опрос состояния очереди печати СПТ942. Для этого применяется запрос вида:

Где: N1, N0 – номер квитанции в очереди СПТ942, готовой к выводу на печать (младший и старший байты соответственно); С1, С0 – количество блоков 64 байта, содержащихся в квитанции.

Если в ответе С1 = С0 = 0, значит квитанций готовых к распечатке в очереди прибора нет.

При появлении в очереди квитанции, она поблочно считывается адаптером.

Запрос чтения блока:

Где: N1, N0 – номер квитанции в очереди СПТ942; B1, B0 – номер запрашиваемого блока. Нумерация блоков начинается с нуля.

Ответ СПТ942:

Принятый ответ проверяется адаптером на достоверность (целостность КС, наличие управляющих кодов 10Н и 16Н), после чего из него выделяется блок данных, который затем непосредственно транслируется на принтер.

При успешном завершении печати (отсутствие сбоев, связанных с отсутствием, "заминанием" бумаги и пр.), АПС45 удаляет распечатанную квитанцию из очереди СПТ942.

Запрос удаления квитанции из очереди печати:

10Н NT 43H N1 N0 00Н 00Н КС 16Н

Ответ:

10Н NT 43H КС 16Н

ЕСЛИ ПРИ ОБМЕНЕ ВОЗНИКАЮТ ОШИБКИ, СПТ942 ГЕНЕРИРУЕТ ОТВЕТЫ С КОДАМИ ОШИБОК В СООТВЕТСТВИИ С (П. 2.7).

2.7 Обработка некорректных или разрушенных запросов При обнаружении нарушений структуры кадра принятого запроса или недостоверности переда-

ваемых в запросе данных, СПТ942 генерирует ответ вида:

Коды возможных ошибок приведены в таблице 2.3.

7

Санкт Петербург 2001. http//www.logika.spb.ru

В случае разрушения кода начала кадра в принятом запросе или в случае несовпадения переданного в запросе номера NT с фактическим значением NT запрашиваемого прибора, ответ СПТ942 вообще не будет сформирован.

8

Санкт Петербург 2001. http//www.logika.spb.ru

Связь СПТ942 с внешними устройствами

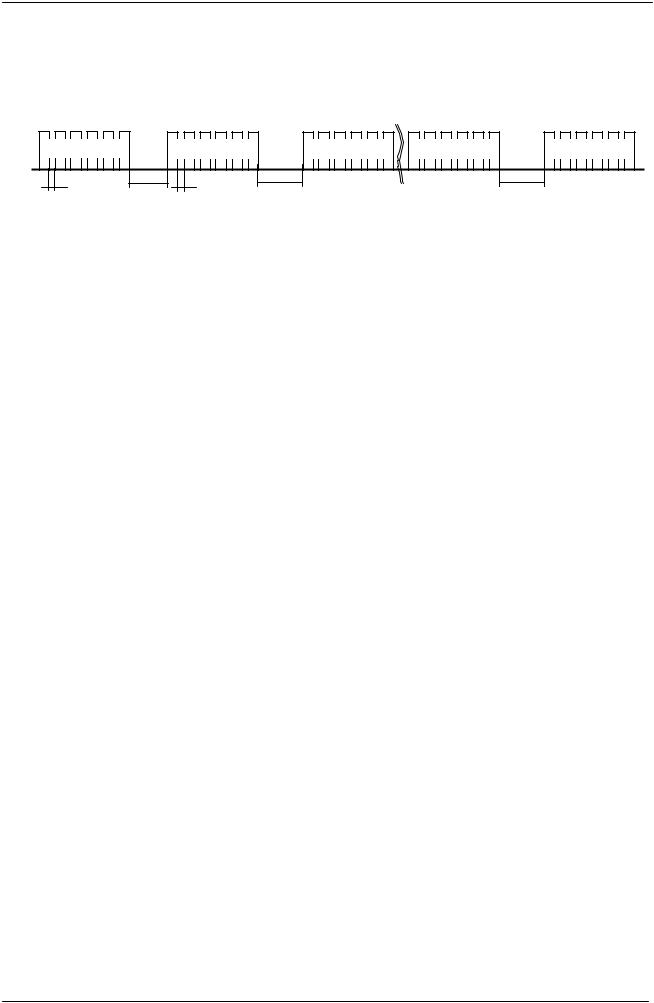

2.8 Временные характеристики обмена При обмене с СПТ942 должны выполняться временные соотношения в соответствии с рисунком

2.1.

t1 ≥ 4 мс – Время между передачей байтов стартовой последовательности;

t2 ≥ 1 с – время между подачей стартовой последовательности и запросом сеанса; t3 ≥ 0 мс – Время между передачей байтов запросов;

t4 ≤ 2 с – максимальное время реакции СПТ942 на запрос.

Рисунок 2.1 – Временные соотношения при обмене с СПТ942

9

Санкт Петербург 2001. http//www.logika.spb.ru

Связь СПТ942 с внешними устройствами

Приложение 1 – Организация архивов в СПТ942

Таблица 1.1 – Структура блока данных, получаемого из архива СПТ942 по каналам ТВ1 и ТВ2

Где float – формат представления с плавающей точкой. Описание логической сборки НС – см. приложение 4

Средние и суммарные параметры представляют собой средние и суммарные значения за выбранный интервал архивирования.

Все параметры представлены в виде четырехбайтовых чисел, предаваемых "младшим байтом вперед". Описания форматов представления чисел в СПТ942 приведены в приложении 3.
