Курсовая работа (т): Проектування мережі стандарту CDMA

N_РК.кв = 10* N_буд (4.21)

N_РК.кв = 10*3111=31110 розподільчих коробок

N_РК.оф = N_РК.кв + N_оф (4.22)

N_РК.оф = 31110 + 7000 =38110 розподільчих коробок

Ємність розподільчої коробки - 10 номерів

Розрахуємо кількість офісних абонентів на один район:

N_{оф.тел..рай.} = N_оф.тел. / N_ОПТС (4.23)

N_{оф.тел..рай.} = 7000 / 7 = 1000 абонентів

Знайдемо загальну кількість офісних абонентів на 1 центральну станцію:

N_{оф.тел.ЦАТС} = N_{оф.тел..рай.} / N_ЦАТС  (4.24)

N_{оф.тел.ЦАТС} = 1000/6 = 167 абонентів

Розрахуємо кількість квартирних абонентів на один район:

N_{кв. тел.. рай.} = N_кв.тел. / N_ОПТС (4.25)

N_{кв. тел.. рай.} = 280000 /7 = 40000 абонентів

Знайдемо загальну кількість квартирних абонентів на одну центральну станцію

N_{кв.тел.ЦАТС} = N_{кв. тел.. рай.} / N_ЦАТС (4.26)

N_{кв.тел.ЦАТС} = 40000 / 6 = 6667 абонентів

Розрахуємо загальну кількість офісних абонентів на 1 розподільчу шафу (на 1 центральну телефонну станцію припадає 5 розподільчих шаф):

N_{оф.ЦАТС} = N_{оф.тел.ЦАТС} /5 (4.27)

N_{оф.ЦАТС} = 167 /5= 33 особи

Розрахуємо загальну кількість квартирних абонентів на одну розподільчу шафу (на 1 центральну станцію припадає 5 розподільчих шаф ):

N_{кв.ЦАТС} = N_{кв.тел.ЦАТС} / 5 (4.28)

N_{кв.ЦАТС} = 6667 / 5 = 1334 абонентів

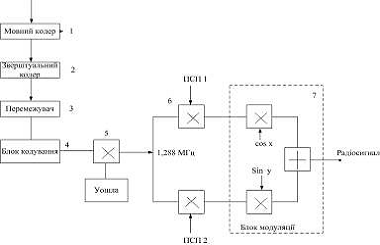

До моменту відправлення в ефір.

.        Мовний сигнал надходить в мовний кодек. На цьому етапі мовний сигнал оцифровується і стистикається за алгоритмом CEPL.

2.       Далі сигнал надходить на блок перешкодостійкого кодування, який може виправляти до 3-х помилок у пакетні даних.

.        Далі сигнал надходять до блоку (кодування) перемінного сигналу.

.        Далі сигнал надходить до блоку кодування (від прослуховування).

.        Блок на код Уошла.

.        Блок призначений для перемішування сигналу для блоку модуляції.

.        Блок модуляції сигналу. У стандарті CDMA виконується фазова модуляція ФМЧ, ОФМЧ.

5.
Інформаційно-потоковий розрахунок

Головний метою даного етапу є розробка схеми є інформаційних потоків мережі і визначення величини потоків у кожному її елементі. Це схема є ідеалізацією структурної схеми, зображуючи ідеальні вузли та ідеальні зв’язки між ними пов’язані до реального її розташування на місцевості з урахування технологічних областей МД. Схема потоків необхідна для наступних розрахунків кількості обладнання та експлуатаційного персоналу мережі.

З огляду на складність проектованого об’єкту, схема потоків МД розробляють на декількох ієрархічних рівнях. В загальному випадку, як правило, розрізняють такі ієрархічні рівні МД:

. Загальноміська транспортна мережа;

2.       Мікрорайонні мережі;

.        Будинкові мережі;

.        Мережі приміщень користувачів.

Розрахуємо інформаційні потоки мережі диспуту,застосовуючи спрощуючи припущення: рівномірний розподіл користувачів кожної категорії, однакові профілі споживання послуг у межах категорії, однакові довжини однотипних ліній зв’язку, однакові пропускні здатності однотипних вузлів зв’язку та рівномірне тяготіння.

Мінімальний набір послуг:

Квартирний користувач:

V_{c ел.поч.}= 9,6*0,01/3 = 0,032 (Кбіт/с)

V_{пер.файлу} = 19,2*0,01/3 = 0,064 (Кбіт/с)

V_{web. сеанс} = 19,2*0,2/10 = 0,384 (Кбіт/с)

V_тел. = 19.2*0.1/1 = 1.92 (Кбіт/с)

Виробничий користувач,офіси:

V_{c ел.поч.}= 19,2*0,1/3 = 0,64 (Кбіт/с)

V_{пер.файлу} = 6,4*0,2/3 = 4,27 (Кбіт/с)

V_{c wbc} = 128*0.2*5/10 =12,8 (Кбіт/с)

V_c.тел. = 19,2*10*0,1/1 = 19,2 (Кбіт/с)

V_c.втел. = 128*2*0,1/1 =25,6 (Кбіт/с)

Максимальний набір послуг:

Квартирний користувач:

V_{c ел.поч.}= 128*0,01/3 = 0,43 (Кбіт/с)

V_{ер.файлу} = 512*0,01/3 = 1,71 (Кбіт/с)

V_{web. сеанс} = 512*0,2*2/10 = 20,48 (Кбіт/с)

V_c.тел. = 32*0,1*2/1 = 6,4 (Кбіт/с)

V_{від..тел.} = 2048*0,05/1 = 102,4 (Кбіт/с)

V_{c ауді пр..} = 512*0,2*2/1 = 204,8 (Кбіт/с)

V_{c ел.поч.}= 512*0,1/3 = 17,07 (Кбіт/с)

V _{пер.файлу} = 2048*0,213 = 136,53 (Кбіт/с)

V_c.тел. = 3,2*0,1*2/1 = 6,4 (Кбіт/с)

V_{c.відео.} = 2048*5*0,3/1 = 3072 (Кбіт/с)

V_{c ауді пр.} = 512*2*0,2 = 204,8 (Кбіт/с)

Розрахунок пропускних здатностей елементів мережі доступу (МД)

Пропускна здатність елементів мережі частотно залежить як від середньої швидкості інформаційного потоку, так і від кількості послугових складових інформаційного потоку. Величина пропускної здатності (продуктивності) елемента мережі передачі до них повинна бути більшої середньої швидкості інформаційного потоку у елементі, але меншої суми максимальних швидкостей усіх послугових складових інформаційного потоку:_кв.мах. = 0,43+1,71*20,48+6,1+3,072+204,8=229,03 Кбіт/с

V_оф.мах. = 17,07+136,53+64+1024+204,8 =165,12 Кбіт/с

По мінімуму квартири, офіси:

V_кв.min. = 0,033+0,064+0,384+1,92 = 2,4 Кбіт/с

V_оф.min. = 0,64+4,27+12,8+19,2+25,6 = 62,51 Кбіт/с

Висновок

В курсовому проекті розглянуто побудову мережі доступу з застосуванням технології мережі CDMA для населеного пункту 700000 тис. чоловік. Для цього населеного пункту було розглянуто характеристику та організацією телекомунікаційної мережі, здійснено опис роботи технології, проведено розрахунок кількості користувачів, здійснено інформаційно-потоковий розрахунок мережі.

Технологія CDMA зараз розвивається гігантськими темпами. Впровадження CDMA відбувається повсюди у всьому розвиненому світі. Це обумовлено великою кількістю плюсів цієї технології, хоча вона має і ряд мінусів. У цій роботі торкнувся як позитивні, так і негативні сторони цієї технології. Також розказано про успіхи CDMA, оскільки ця технологія несе в собі не лише засіб зв’язку, що полегшує роботу, але і що приносить значний фінансовий достаток. Отже, а що ж у кінці кінців представляє з себе CDMA.

Користувачі з цією технологією завжди і скрізь можуть працювати набагато більш продуктивно і ефективно, чим їх колеги, прив’язані до дротяних телефонних і комп’ютерних мереж.

Перелік посилань

1.         Є. Буров «Комп’ютерні мережі» - Оновлення і доповнене видання 2, Львів - 2003 р.;

2.       Т.М. Валецька «Комп’ютерні мережі. Апаратні засоби », Київ - 2004р.;

.        В.К. Стеклов, Л.Н. Берклеон «Телекомунікаційні мережі», Київ - 2003р.;

.        Столхингс В. «Комп’ютерні системи передачі даних»,видавництво 6 - е, м. Київ - 2002 р.
