Курсовая работа (т): Проектирование узла многофункциональной каналообразующей аппаратуры

Таблица 5 - Порт B

Таблица 6 - Порт С

2.7 Дисплей

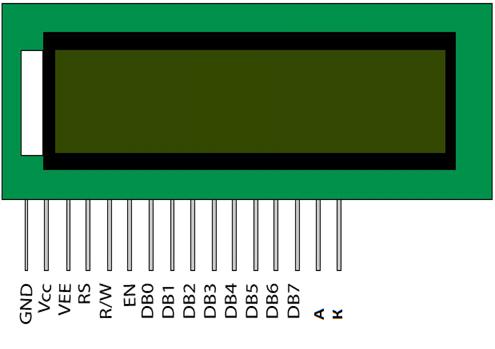

Рисунок 11 - Структурная схема Дисплея LCD 16x2.

LCD (Liquid Crystal Display) - экран представляет собой электронный модуль дисплея и имеет широкий спектр применения. 16x2 ЖК-дисплей базовый модуль и очень широко используется в различных приборах и схемах. Эти модули являются предпочтительными в течение семи сегментов и других многих светодиодных сегмента. Причины быть: ЖК-дисплеи экономичны, легко программируемые; нет ограничение отображения специальных и даже пользовательские символы (в отличие от семи сегментов), анимации и так далее.

x2 ЖК означает, что он может отображать 16 символов в строке и есть 2 такие линии . В этом ЖК отображается каждый символ в 5x7 пикселей матрицы . Этот ЖК состоит из двух регистров , а именно команд и данных .

Регистр команд хранит команды заповеди, данной ЖК-дисплее. Команда является инструкцией уделяется ЖК сделать предопределенный задачи, как его инициализации , очистка его экран , установив положение курсора , управления отображением и т.д. регистр данных сохраняет данные , которые будут отображаться на ЖК-дисплее . Данные значение ASCII символа , который будет отображаться на ЖК-дисплее . Кликните, чтобы узнать больше о внутренней структуре ЖК-дисплее.

Таблица 7 - Выводы контактов дисплея LCD 16x2.

2.8 Точность

Точность часов зависит от точности кварцевого резонатора и точности соответствия между ёмкостной нагрузкой схемы тактового генератора и внутренней ёмкостью кварцевого резонатора. Дополнительная погрешность будет вноситься дрейфом частоты кварцевого резонатора, происходящим из-за температурных перепадов. Помехи и шум внешней схемы могут привести к убыстрению синхронизации.

Рисунок 12 - Лучшее расположение кварцевого резонатора.

2.9 Подключение к батарее

Напряжение на любом выводе относительно земли: от -0.5 В до +7.0 В.

Её преимущество в том, что она работает при выключенном основном питании от резервного источника питания в 3В.

Таблица 8 - Рабочие условия по постоянному току.

3.      Блок схемы работы устройства

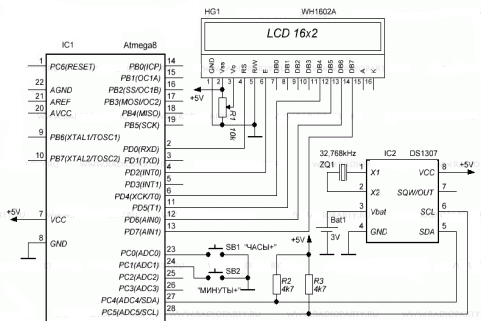

Рисунок 13 - Схема подключения.

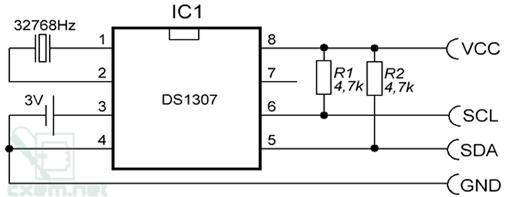

Рисунок 14 - Подключение DS1307.

3.1 Спецификация

Таблица 9 - Спецификация.

4.      Разработка алгоритма программы

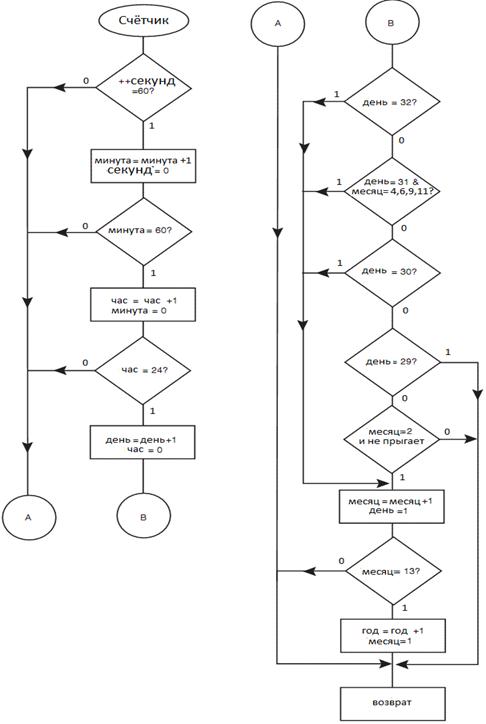

Рисунок 15 - Блок- схема программы.

Заключение

В данном проекте производится проектирование и разработка программы узла связи, содержащего RTC - часы реального времени. Это очень важный элемент для ЦПУ, так как RTC осуществляют отсчёт не только времени, но имеют и дополнительные функции, такие как:

Таймер.

Календарь.

Собственная память.

Собственная батарейка.

Сигнал предупреждения (будильник).

Эти функции помогают не только освободить ЦПУ от загруженности процесса и увеличения его быстродействия, но и даёт такую возможность, как выключать ЦПУ, без потери времени, т.к. RTC работает на собственной батарее.

Список используемых источников

1 Белов А.В. «Микроконтроллеры AVR в радиолюбительской практике» СП-б, Наука и техника, 2007г.

Старшин В.В. «Проектирование цифровых устройств на микроконтроллерах». М. Энергоатомиздат, 1990г.

3 <http://radioparty.ru/index.php/component/tag/DS1307>

<http://www.cqham.ru/super/dallas/project.htm>

<http://www.henningkarlsen.com/electronics/library.php?id=34>

<http://www.platan.ru/pdf/ec10.pdf>
