число жил контрольного кабеля, соединяющего устройства щита управления и выключатель, должно быть минимальным.

Схема управления выключателем показана на рисунке 14. Подробное описание работы схемы в [2, с.551].

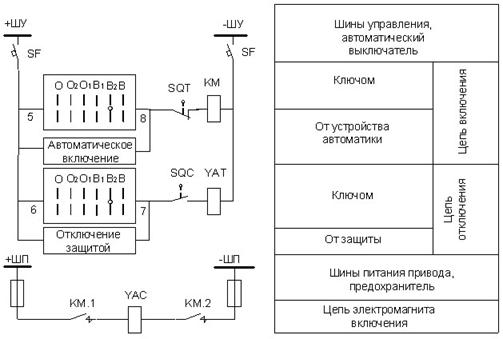

Рис. 9 Схема управления выключателем с электромагнитным приводом и ключом ПМОВФ

.3 Сигнализация выключателей

Действие системы управления сопровождается работой устройств сигнализации, которые дают оперативному персоналу необходимую информацию о состоянии оборудования и срабатывании защиты и автоматики. В общем случае на щитах управления должны предусматриваться следующие виды сигнализации: положения коммутационных аппаратов, аварийная, предупреждающая и командная.

Сигнализация положения коммутационных аппаратов служит для информации оперативного персонала о состоянии схемы электрических соединений в нормальных и аварийных условиях.

Сигнализация аварийного отключения выключателей применяется для извещения персоналом об отключении выключателя релейной защитой и выполняется сочетанием светового и звукового сигнала.

Предупреждающая сигнализация извещает персонал о ненормальном режиме работы контролируемых объектов и частей электроустановки или о ненормальном состоянии вторичных цепей защиты и автоматики.

Для предотвращения неправильных операций предусматриваются специальные блокировки. Различают два основных вида блокировок: блокировки безопасности и оперативные.

Блокировками безопасности называют устройства, предупреждающие вход лиц эксплуатационного или ремонтного персонала в камеры распределительных устройств или испытательного оборудования, в которых не исключена возможность прикосновения или опасного приближения к токоведущим частям или к частям оборудования, находящегося под напряжением. Часто в качестве блокирующих устройств таких камер применяют электрические замки, которые можно отпереть только лишь при снятии напряжения с оборудования.

Оперативные блокировки представляют собой устройства, препятствующие неправильным действиям персонала при осуществлении переключений в схемах электрических соединений.

Наиболее характерным видом оперативных блокировок являются блокировки от неправильных операций разъединителями.

Устройства управления, сигнализация и блокировок с соответствующими источниками питания образуют на электростанциях и подстанциях систему вторичных цепей. К этой системе относят также схемы автоматики, релейной защиты и технологического контроля.

Примем для проектируемой станции общую схему управления и сигнализации выключателя (рисунок 20). Для контроля цепей управления использованы два промежуточных реле: реле положения «включено» KQC, фиксирующее включенное положение выключателя и контролирующее цепь отключения, и реле положения «отключено» KQT, фиксирующее отключенное положение выключателя и контролирующее цепь включения. В цепи этих реле устанавливаются дополнительные резисторы R для исключения ложного срабатывания контактора KM или электромагнита отключения в случае закорачивания обмоток KQT и KQC.

Запуск сигнализации обрыва цепей управления происходит через последовательно включенные размыкающие контакты реле KQC и KQT. При исправном состоянии цепей управления обмотка одного реле обтекается током, а другого обесточена. В случае обрыва цепи последующей командой управления обмотки обоих реле оказываются обесточенными, и происходит запуск сигнализации [1, стр. 554-567].

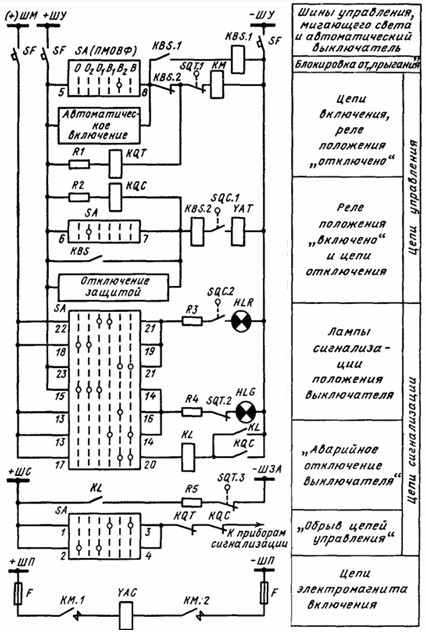

Рис. 10 Общая схема управления и сигнализации выключателя с ключом ПМОВФ

Заключение

В ходе выполнения данного курсового проекта была спроектирована электрическая часть станции типа ТЭЦ.

На начальном этапе проектирования после составления баланса мощностей, убедились, что данная электростанция выдает мощность, которая полностью покрывает мощность присоединенных нагрузок.

В качестве расчётного приняли цепь генератора ТВФ-63-2. Затем были определены токи в ветвях по продолжительным режимам и режимам КЗ, а по ним произведен выбор необходимых коммутационных аппаратов и токоведущих частей. После чего была выбрана форма оперативного управления электрической части объекта и спроектирована измерительная система. Выбранное электрическое оборудование ТЭЦ (генераторы, трансформаторы, распределительные устройства и другое электрическое и автоматическое оборудование) удовлетворяет всем необходимым условиям и проходит по всем проведенным проверкам.
