Дипломная (вкр): Повышение эффективности технического обслуживания, текущего ремонта в АТП на 84 единицы техники

Шатун изготовляют методом горячей штамповки из высококачественной стали. Для смазывания подшипника поршневого пальца (бронзовая втулка) в верхней головке шатуна имеются отверстие или прорези. В двигателях марки «ЯМЗ» подшипник смазывается под давлением, для чего в стержне ша туна имеется масляный канал. Плоскость разъема нижней головки шатуна может располагаться под различными углами к продольной оси шатуна. Наибольшее распространение получили шатуны с разъемом, перпендикулярным к оси стержня. В двигателях марки «ЯМЗ» имеющим больший, чем диаметр цилиндра, размер нижней головки шатуна, выполнен косой разъем нижней головки, так как при прямом разъеме монтаж шатуна через цилиндр при сборке двигателя становится невозможным.

Для подвода масла к стенкам цилиндра на нижней головке шатуна имеется отверстие.

С целью уменьшения трения и изнашивания в нижние головки шатунов устанавливают подшипники скольжения, состоящие из двух взаимозаменяемых вкладышей (верхнего и нижнего).

Вкладыши изготовляются из стальной профилированной ленты толщи ной, 3-1, б мм для карбюраторных двигателей и 2-3,6 мм для дизелей.

На ленту наносят антифрикционный сплав толщиной 0,25-0,4 мм - высокооловянистый алюминиевый сплав (для карбюраторных двигателей). Шатунные вкладыши устанавливаются в нижнюю головку шатуна с натягом 0,03-0,04 мм. От осевого смещения и провертывания вкладыши удерживаются в своих гнездах усиками, входящими в пазы, которые при сборке шатуна и крышки должны располагаться на одной стороне шатуна.

Коленчатый вал (рис. 14) воспринимает действия расширяющихся газов при рабочем ходе поршней, передаваемые шатунами, и преобразует их в крутящий момент. Кроме того, коленчатый вал обеспечивает движение поршней во время вспомогательных тактов и пуска двигателя.

Коленчатые валы изготовляются штамповкой из среднеуглеродистых легированных сталей и литьем из модифицированного магнием чугуна.

Коленчатые валы: а - двигателя автомобиля ЗИЛ-IЗ0; б - дизеля ЯМЗ-236; в-дизеля КамАЗ-740; 1 - передний конец вала; 2 - грязеуловительная полость; 3 - шатунная шейка; 4 - противовесы; 5 - маслоотражатель; 6 - фланец для крепления маховика; 7 - коренная шейка; 8 - щека; 9-гайка; 10 и 15 - съемные противовесы; 11 - распределительное зубчатое колесо; 12 - установочный штифт; 13 - зубчатое колесо привода масляного насоса; 14 - винт; 16 - шпонка; А - величина перекрытия шеек

Коленчатый вал состоит из коренных и шатунных шеек, соединенных щеками, к которым крепятся противовесы (могут быть отлитыми как одно целое с валом) переднего конца коленчатого вала, на котором имеются посадочный поясок крепления газораспределительного зубчатого колеса и шкива. На заднем конце коленчатого вала имеется маслоотражательный гребень, маслосгонная резьба и фланец (может отсутствовать) для крепления маховика. В торце имеется гладкое отверстие под подшипник для опоры ведущего вала коробки передач. В коренных шейках для масляных каналов выполнены отверстия под углом к пустотелым шатунным шейкам, где масло дополнительно очищается под действием центробежных сил.

Форма коленчатого вала определяется числом и расположением цилиндров, порядком работы и тактностью двигателя.

В большинстве случаев применяют полноопорные коленчатые валы, т.е. каждая шатунная шейка расположена между коренными.

для повышения износостойкости поверхностный слой коренных и шатунных шеек подвергают закалке на глубину 3 мм с нагревом ТВЧ. После термической обработки шейки валов тщательно шлифуют и полируют.

Для повышения жесткости и надежности коленчатых валов применяют перекрытие шеек (см. рис. 14, размер А).

На рис. 14 показаны уплотнения концов коленчатого вала.

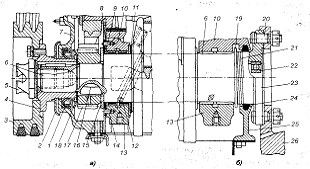

Уплотнение коленчатого вала: а - уплотнение переднего конца вала; б - уплотнение заднего конца вала; 1 - самоподжимная уплотнительная манжета; 2 - пылеотражатель; 3 - шкив привода водяного насоса, вентилятора и генератора; 4 - ступица; 5 - храповик; 6 - коленчатый вал; 7 - крышка блока распределительных зубчатых колес; 8 - передняя неподвижная шайба; 9 и 14 - штифты; 10 - блок цилиндров; 11 - задняя неподвижная шайба; 12 - вкладыш; 13 - крышка коренного подшипника; 15 - упорная вращающаяся шайба; 16 - шпонка; 17 - распределительное зубчатое колесо; 18 - маслоотражатель; 19 - маслоотражательный гребень; 20 - болт крепления маховика; 21 - маслосгонная резьба; 22 - шарикоподшипник вала сцепления; 23 - фланец; 24 - уплотнительная манжета; 25 - держатель уплотнительной манжеты; 26 - маховик

Коренные, для коренных подшипников применяются подшипники скольжения, выполненные в виде вкладышей, основой которых является стальная лента толщиной 1,9-2,8 мм для карбюраторных двигателей и 3-6 мм для дизелей, В качестве антифрикционного материала вкладышей используют высокооловянистый алюминиевый сплав для карбюраторных двигателей и трехслойные с рабочим слоем из свинцовой бронзы.

Маховик служит для уменьшения неравномерности вращения коленчатого вала, накопления энергии во время рабочего хода поршня, необходимой для вращения вала в течение подготовительных тактов, и вывода деталей КШМ из МВТ и НВТ.

В многоцилиндровых двигателях маховик является, в основном, накопителем кинетической энергии, необходимой для пуска двигателя и обеспечения плавного трогания автомобиля с места.

Маховики отливают из чугуна в виде диска с массивным ободом и проводят его динамическую балансировку в сборе с коленчатым валом.

На ободе маховика имеется посадочный поясок для напрессовки зубчатого венда для электрического пуска стартером. На цилиндрической поверхности маховика находятся метки или маркировочные штифты и надписи, определяющие момент про ВМТ поршнем первого цилиндра. На торцевую рабочую поверхность опирается фрикционный диск сцепления. Для крепления его кожуха имеются резьбовые отверстия. Маховик центрируют по наружной поверхности фланца с помощью выточки, а положения его относительно коленчатого вала фиксируют установочным штифтом или несимметричным расположением отверстий крепления маховика.

1.2 Структура организации предприятия

Производственный отдел

Производственный отдел ведает оперативным планированием производства, разработкой производственных графиков и контролем их выполнения, текущим диспетчерским регулированием производства, транспортом.

Технический отдел

Технический отдел осуществляет техническую подготовку производства, составляет техническую документацию на новые виды продукции и новые технологические процессы, обеспечивают их внедрение, разрабатывает и вводит новые прогрессивные нормы расхода запасных частей, материалов, инструментов, топлива и энергии, руководит работой по рационализации и изобретательству, ведает охраной труда и техникой безопасности.

Плановый отдел

Плановый отдел занимается планированием и контролем работы всех звеньев предприятия, статистическим учетом и анализом деятельности предприятия, организацией хозрасчета внутри предприятия.

Бухгалтерия

Бухгалтерия ведет учет материальных и денежных ценностей, контролирует расходование средств и соблюдение финансовой дисциплины, составляет отчеты и балансы, производит расчеты с рабочими и служащими.

Отдел главного механика (ОГМ)

ОГМ отвечает за исправное состояние и правильную эксплуатацию зданий, сооружений и оборудования на предприятии, занимается производством нестандартного оборудования для механизации производственных процессов.

Отдел труда и заработной платы (ОТиЗ)

ОТиЗ возглавляет работу по научной организации и техническому нормированию труда рабочих и служащих предприятия, разрабатывают и внедряют (совместно с другими отделами) мероприятия, способствующие повышению производительности труда, занимается вопросами тарификации, повышения квалификации рабочих и служащих, организацией социалистического соревнования и другой деятельностью.

Инструментальный отдел

Инструментальный отдел закупает и изготовляет инструменты, разрабатывает нормы расхода и хранения инструментов и проводит технический надзор за эксплуатацией (заточкой, ремонтом).

Отдел снабжения и сбыта

Отдел снабжения ведает материально-техническим снабжением основных и вспомогательных цехов предприятия, всеми видами и средствами производства (запасные части, материалы, топливо, оборудование, инструменты и др.). Ему подчинены материальные склады всех видов. Отдел контролирует использование и сроки оборота материальных запасов.

Отдел технического контроля (ОТК)

ОТК организует контроль поступающих узлов, агрегатов и оборудования, качества и комплектности, выявляет причины брака, разрабатывает мероприятия по их предупреждению и устранению, организует проверку измерительных инструментов, рассматривает рекламации. Технологическая связь с участками и зонами, оперативная связь происходит с помощью селектора и радиосвязи.

При возвращении с линии автомобиль проходит через контрольно-технический пункт, где дежурный механик проводит визуальный осмотр автомобиля и при необходимости делает в установленной форме заявку на техническое обслуживание. Затем автомобиль подвергается ежедневному обслуживанию и в зависимости от плана-графика профилактических работ поступает на почты общей или поэлементной диагностики через зоны ожидания технического обслуживания и текущего ремонта или хранения автомобилей.

После общей диагностики автомобиль поступает в зону технического обслуживания №1, а затем в зону хранения. Туда же направляются автомобили и после поэлементной диагностики. Если при общей диагностике не удается обнаружить неисправности, то автомобиль направляется на поэлементную диагностику, через зону ожидания. После устранения обнаруженной неисправности автомобиль поступает в зону технического обслуживания №1, а затем в зону хранения.

Автомобили, прошедшие предварительно за 1-2 дня общее диагностирование, направляются в зону технического обслуживания №2 для планового обслуживания и устранения неисправностей, указанные в диагностической карте, и оттуда в зону хранения.

После оформления заявки на текущий ремонт автомобиль подвергается ежедневному обслуживанию и направляется на поэлементное диагностирование для уточнения объема предстоящего текущего ремонта и затем в зону хранения.

Углубленному диагностированию подвергаются все автомобили для выявления потребности в капитальном ремонте.

.3 Ремонтная база для проведения технического обслуживания и ремонта машин

Текущий ремонт осуществляется в процессе эксплуатации для гарантированного обеспечения работоспособности машины и состоит в замене отдельных деталей и узлов. В связи с этим в его состав входит разборочно-сборочные, также ремонтно-восстановительные работы.

Весь объем текущего ремонта по своему характеру и месту производства подразделяется на две части:

работы, выполняемые на рабочих местах;

работы производственно-цеховые, выполняемые в цехах и мастерских.

Разборочно-сборочные работы, включая крепежные и регулировочные операции, предусматривают снятие и постановку агрегатов и их частичную разборку для замены отдельных деталей, выполняются непосредственно на рабочих местах. Эти работы составляют для различных типов и марок машин 40-60% общего объема работ текущего ремонта.

Ремонтно-восстановительные работы проводятся в условиях ремонтного предприятия, или в мастерских эксплутационного предприятия. Включают восстановление изношенных или потерявших свою первоначальную форму. Эти работы производятся сваркой, механической обработкой и др.

Контроль за качеством и объемом выполняемых работ при производстве всех видов обслуживания и ремонта, выпуском автомобилей на линию, приемом их с линии техническим состоянием ремонтного фонда возложен на ОТК.

.4 Организация эксплуатации, ремонта и технического обслуживания автотранспортной техники

Отдел эксплуатации грузового автохозяйства проводит свою работу по следующим направлениям: подготовка перевозок, оперативное планирование и руководство перевозками, учет и расчет по выполненным перевозкам. Отдел эксплуатации получает планы перевозок грузов по конкретным предприятиям и организациям, планы на централизованные и специальные перевозки; проводит подготовительные мероприятия по установлению договорных отношений с клиентурой; согласовывает с клиентурой планы перевозок по периодам (квартал, месяц и т.п.); принимает заказы на перевозки по заключенным договорам, обследует объекты клиентуры, выясняя состояние дорог и подъездов, погрузочно-разгрузочных средств и площадок, проверяет готовность грузов к перевозкам, производит определение расстояние перевозок и составляет предложения о мероприятиях, которые должен провести клиент на объекте до начала работы автомобилей, производит предварительный расчет стоимости перевозок по принятым заказам для взыскания с клиента оплаты за предстоящие перевозки.

Диспетчерская группа осуществляет оперативное планирование перевозок на предстоящую смену по данному АТП в целом и по каждому автомобилю в отдельности, выпускает автомобили на линию, обеспечивая выдачу путевых листов, руководит работой автомобилей на линии, принимает на линии, принимает меры для поддержания нормального движения автомобилей, принимает путевые листы от водителей и контролирует выполнение сменного задания каждым автомобилем.

Предусматриваются следующие четыре вида ТО подвижного состава автомобильного транспорта: ЕО, ТО-1, ТО-2, СО.

ЕО предназначено для осуществления контроля, направленного на обеспечение безопасности движения, поддержания надлежащего внешнего вида, заправки автомобиля топливом, маслом, охлаждающей жидкостью.

ТО-1 и ТО-2 предназначены для снижения интенсивности изменения параметров технического состояния подвижного состава, выявления и предупреждения отказов и неисправностей, экономии топливно-энергетических ресурсов.

В перечень работ ТО-2 входят углубленная проверка состояния всех агрегатов, механизмов, узлов и приборов автомобилей и устранение выявленных неисправностей. В перечень работ ТО-2 полностью входит перечень работ ТО-1.

Перед ТО-1 и ТО-2 автомобили проходят диагностирование и выявленные неисправности устраняют текущим ремонтом, выполняемым в зависимости от его объема и характера или до ТО, или совместно с ТО.

То-1 проводят в межсменное время, а ТО-2 чаще в сменное время, для чего предусматривается время простоя автомобилей.

ТО-1 и ТО-2 выполняются через определенные пробеги, устанавливаемые в зависимости от условий эксплуатации подвижного состава автомобильного транспорта.

В соответствии с назначением, характером и объемом выполняемых работ подвижного состава, его агрегатов и узлов подразделяют на капитальный (КР) и текущий (ТР).

КР подвижного состава, агрегатов и узлов предназначен для восстановления их исправности и ресурса на уровень, близкий к новому (не менее 80%) изделию. При КР проводится полная разборка, деффектовка, восстановление или замена деталей, узлов и агрегатов, сборка, регулировка и испытание.

ТР должен обеспечивать безотказную работу отремонтированных агрегатов, узлов и деталей на пробеги не меньше, чем до очередного ТО-2. При ТР восстанавливают технически исправное состояние подвижного состава ремонтом или заменой отдельных составных его частей и деталей без его полной разборки.

.5 Система планирования проведения ТО и ТР

При планировании организации технических обслуживаний и ремонтов, разрабатывают годовой и месячный планы, форма которых предусмотрена стандартом. Цель этих документов заключается в том, чтобы установить число ТО и ТР, необходимо определить сроки их выполнения, установить потребность в рабочей силе, числе передвижных мастерских и в эксплуатационных материалах.

Годовой план является основание для расчета материальных и трудовых ресурсов при разработке производственных планов.
