УДК 538.953
ОКСИДНЫЕ ТЕРМОЭЛЕКТРИКИ ДЛЯ ВЫСОКОТЕМПЕРАТУРНЫХ ПРИМЕНЕНИЙ
А.Н. Смирнов, студент гр. ПФм-161, С.А. Гриднев
кафедра физики твердого тела ВГТУ
Технический прогресс невозможен без преодоления трудностей и вызовов, с которыми сталкивается человечество. Эффективное использование электрической энергии является актуальной проблемой на ближайшие десятилетия для многих стран. Повышение энергоэффективности возможно лишь при создании и использовании эффективных технологических решений. Задача прямого преобразования тепловой энергии в электрическую является очень актуальной в современных условиях истощения природных источников топлива. Одним из путей решения данной проблемы является создание термоэлектрических генераторов на основе слоистых кобальтитов.
Слоистые кобальтиты – семейство материалов, которые можно описать следующей
формулой [MmA2Om+2]q[CoO2] (M = Co, Bi, Pb, Tl; A = Ca, Sr, Ba; m = 0, 1, 2; q ≥ 0,5). Кри-
сталлическая структура этих слоистых оксидов описывается химической формулой ACoO2, где A = Na, Ca, La или комбинация двух и более элементов.
Наибольшее внимание из всех слоистых кобальтитов привлекает слоистый кобальтит кальция Ca3Co4O9, который является перспективным термоэлектрическим материалом р - типа. Он характеризуется высокими термоэлектрическими показателями, относительно низкой стоимостью и устойчивостью на воздухе при повышенных температурах. Кроме того, в составе Ca3Co4O9 нет токсичных элементов, причиняющих вред окружающей среде.
Вработе [1] были изучены твердые растворы Ca3-xBixCo4-yFeyO9 (x = 0, y = 0; x = 0,3, y
=0; x = 0,3, y = 0,1), где ионы Ca2+ и Co3+ были частично совместно замещены Bi и Fe с последующим искровым плазменным спеканием. Установлено, что замещение висмутом приводит к снижению теплопроводности до 40%. Кроме того, было установлено, что фактор мощности был увеличен на 33% путем совместного легирования Fe и Bi. В данном исследо-
вании показатель ZT достигал 0,4 при 973 К в образце Ca2.7Bi0.3Co3.9Fe0.1O9. Это означает, что совокупное воздействие при совместном легировании может эффективно улучшить
термоэлектрическую эффективность материалов на основе Ca3Co4O9.
В той же работе [1] рассмотрены термоэлектрические свойства соединения Ca3-xYxCo4- yFeyO9 (0 < x < 0.3, 0 < y < 0.1), совместно легированного ионами Y+3 и Fe3+ и полученного путем высокотемпературного синтеза с последующим искровым плазменным спеканием. Для систем, легированных железом (х = 0, y < 0,1), удельное электрическое сопротивление снизилось во всем измеренном диапазоне температур, в то время как коэффициент Зеебека остался почти таким же. Для совместно легированной системы, при различном содержании железа удельное электрическое сопротивление и коэффициент Зеебека повышаются с увеличением концентрации Y. Для всех совместно легированных (х = 0,1 и у = 0,03) образцов, обнаружено увеличение фактора мощности в измеренном диапазоне температур, а также улучшение ZT по сравнению с нелегированным Ca3Co4O9. Таким образом, слоистый кобальтит кальция Ca3Co4O9, легированный Bi, Fe и Y, является перспективным материалом, благодаря своим высоким термоэлектрическим свойствам, которыми он обладает при высоких температурах.
Литература
1. Ning Yu Wu, Ngo Van Nong, Nini Pryds, Soren Linderoth / Effects of Yttrium and Iron co - doping on the high temperature thermoelectric properties of Ca3Co4O9 // Journal of Alloys and Compounds, iss. (No 638). 2015. P. 127 – 132.
14
УДК 538.935
ВЛИЯНИЕ УГЛЕРОДНОГО НАПОЛНИТЕЛЯ НА ТЕРМОЭЛЕКТРИЧЕСКИЕ СВОЙСТВА СИСТЕМЫ [Cu2Se]30[Cu2O]70
В.В. Бавыкин
АО НПО «РИФ»
Исследовано влияние углеродного наполнителя на термоэлектрические свойства системы [Cu2Se]30[Cu2O]70. Образцы [Cu2Se]30[Cu2O]70 + углеродные нановолокна (УНВ) диаметром 9 мм были получены методом двухстадийного горячего прессования:
-холодное прессование (брикетирование) при комнатной температуре, в воздушной среде при давлении 300 МПа;
-горячее прессование при Т = 800 К, в воздушной среде при давлении 700 МПа, в течение 5 минут.
На рис. 1 представлены зависимости удельного электрического сопротивления от тем-
пературы системы [Cu2Se]30[Cu2O]70.с различной концентрацией УНВ. Все полученные кривые имеют монотонно убывающий вид, что характерно для полупроводников. Наибольшее уменьшение электрического сопротивления наблюдается в системе с добавлением 0,1 масс. % УНВ. Этот факт дает основание полагать, что углеродные
частицы, удельное электрическое сопротивление которых значительно меньше, чем у других компонентов полученных образцов, принимают непосредственное участие в электропереносе.
На рис. 2 представлена зависимость термоэдс от температуры. Все полученные зависимости имеют монотонно возрастающий характер с ростом температуры системы [Cu2Se]30[Cu2O]70.с различной концентрацией УНВ. Добавление УНВ практически не влияет на значение коэффициента термоэдс образцов системы [Cu2Se]30[Cu2O]70.
Температурные зависимости генераторной мощности полученных образцов, вычисленные по формуле.
(1)
где α – коэффициент термоэдс;ρ – удельное электрическое сопротивление, представлены на
рис. 3. В сравнении с Bi0,5Sb1,5Te3 образец состава [Cu2Se]30[Cu2O]70+1% масс. УНВ имеет практиче-
ски такую же генераторную мощность, однако ее максимальное значение достигается при более высокой температуре ввиду того, что Bi0,5Sb1,5Te3] является низкотемпературным термоэлектриком.

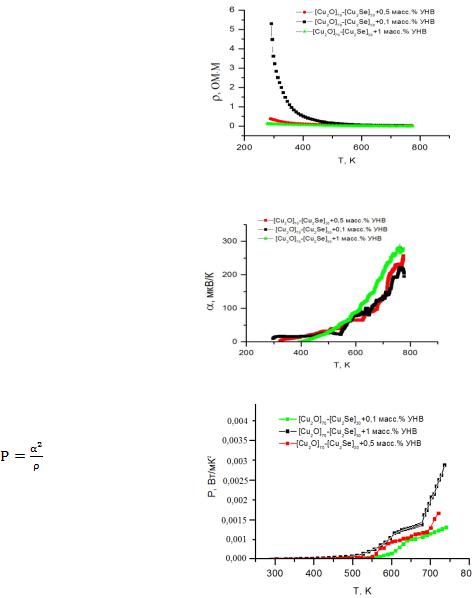

Рис 1. Зависимости удельного электрического сопротивления от температуры системы [Cu2Se]30[Cu2O]70+УНВ
Рис 2. Зависимость термоэдс от температуры системы [Cu2Se]30[Cu2O]70 +УНВ
Рис 3. Зависимость фактора мощности от температуры системы
[Cu2Se]30[Cu2O]70+УНВ
Работа выполнена при финансовой поддержке РФФИ (проект 16-08-36411).
15
УДК 537.9
ТЕРМОВОЛЬТАИЧЕСКИЙ ОТКЛИК В ДВУХСЛОЙНЫХ СТРУКТУРАХ
ZnO/ZnхFe1-хO
студент гр. ПФм-171 И.С. Ильяшев, В.А. Макагонов, С.Ю. Панков
кафедра физики твердого тела ВГТУ
Термовольтаический эффект заключается в том, что в условиях отсутствия перепада температур, на противоположных гранях двухслойного, градиентным образом легированного полупроводникового образца возникает электрическое напряжение, величина которого может достигать десятков милливольт [1]. Термоэлектрический преобразователь на основе данного эффекта обладает рядом преимуществ перед устройствами, принцип работы которых основан на эффекте Зеебека: отсутствие необходимости создания градиента температуры, меньший вес и др.
Двухслойные тонкопленочные структуры ZnO/ZnхFe1-хO были получены методом ионно-лучевого распыления керамической мишени на подложку из ситалла в вакууме не хуже P = 10-2 Па. Керамическая мишень размером 280х80 мм2 представляла из себя пластины ZnO, закрепленные на медном водоохлаждаемом основании. Для получения слоев ZnхFe1-хO на поверхность мишени ZnO вдоль длины подложки неравномерным образом были установлены навески чистого Fe, что позволило в одном цикле напыления получить слои ZnхFe1-хO с различным содержанием железа. Формирование двухслойных структур ZnO/ZnхFe1-хO происходило в две стадии. Вначале было проведено напыление слоя чистого ZnO, затем, поверх него был нанесен слой ZnхFe1-хO. Время напыления ка-
ждого из слоев составляло 3 часа.
На рисунке представлены зависимости термовольтаического отклика для двухслойных структур ZnO/ZnхFe1-хO в исходном состоянии, измеренные в диапазоне температур 25 – 350 °С. Согласно полученным данным, для всех изученных образцов значения термовольтаического отклика монотонно увеличиваются с повышением температуры. Увеличение содержания Fe приводит к увеличению угла наклона графика зависимости термовольтаического отклика от температуры. Максимальное значение отклика составило около 1500 мкВ при 350 °С для образца
Zn0,79Fe0,21O.
Работа выполнена при финансовой поддержке РФФИ (проект 16-08-36411).
Литература
1. Механизм возникновения электродвижущей силы при нагревании кристаллов SmS / В.В. Каминский, Л.Н. Васильев, М.В. Романова, С.М. Соловьев // Физика твердого тела. – 2001. – Т.
43. – Вып. 6. – С. 997 – 999.
16
УДК 537.9
ПОЛУЧЕНИЕ ТОНКИХ ПЛЕНОК ОКСИДА ЦИНКА МЕТОДОМ ИОННО-ЛУЧЕВОГО РАСПЫЛЕНИЯ
студент гр. ТФ-161, В.В. Бассараб, В.А. Макагонов, С.Ю. Панков, студент гр. ТФ-141 В.А. Юрьев,
кафедра физики твердого тела ВГТУ
Тонкие пленки оксида цинка (ZnO) были получены методом ионно-лучевого распыления на установке УВМ-2М. Для получения градиента толщин на подложках в ходе одного технологического процесса между мишенью и подложкодержателем устанавливается V- образный экран. Напыление тонких пленок проводилось в вакууме не хуже ~ 7·10-4 Торр. Для изучения влияния условий получения на свойства тонкопленочных образцов, было синтезировано четыре серии образцов при различных параметрах напыления, в каждой из которой толщина тонких пленок ZnO изменялась с номером образца.
Параметры получения тонких пленок ZnO
Номер серия |
Время напыления, |
Давление водорода, |
Вращение подложко- |
|
мин |
мм.рт.ст. |
держателя |
1 |
300 |
- |
С вращением |
2 |
300 |
2,5·10-5 |
С вращением |
3 |
300 |
5,4·10-5 |
С вращением |
4 |
300 |
9,2·10-5 |
С вращением |
Рентгеноструктурный фазовый анализ показал, что все образцы имеют две фазы. Одна фаза - аморфный ZnO, что выражается в виде большого протяженного гало на картинах рентгеновской дифракции, вторая фаза кристаллический ZnO – на рентгенограмме имеется 4 четко различимых пика. Оценки степени кристалличности полученных тонких пленок по интегральным интенсивностям областей для аморфной и кристаллической фазы дает значение порядка 7 %.
1 |
2 |
3 |
4 |

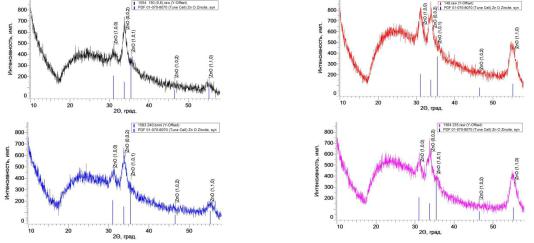

1 без H2; 2 – 2,5·10-5 Торр.; 3 5,4·10- Торр; 4 9,2·10-5 Торр Рентгенограммы тонких пленок ZnO полученных при различных давлениях водорода
Кристаллическая фаза ZnO характеризуется гексагональной решеткой вюрцита (пространственная группа P63mc), оценка параметров которой дает значения a = 3.322 0.001 Å и с = 5.315 0.002 Å. Сравнивая полученные значения с табличными параметрами (а = 3.325 Å и с = 5.205 Å) можно сделать вывод, что в процессе ионно-лучевого напыления формируются тонкие пленки ZnO с крайне дефектной структурой, что приводит в основном к увеличению параметра с.
Работа выполнена при поддержке Министерства образования и науки в рамках проектной части государственного задания (проект № 3.1867.2017/ПЧ).
17
УДК 537.62
ФОРМИРОВАНИЕ МАГНИТОЖЕСТКОЙ ФАЗЫ ФЕРРИТА ПРИ ТЕРМООБРАБОТКЕ КОМПОЗИТОВ Fe-MgO И Fe-Nb2On
А.А. Гребенников1, О.В. Стогней2
1кафедра физики и химии ВУНЦ ВВС «ВВА имени профессора Н.Е. Жуковского и Ю.А. Гагарина»
2кафедра физики твердого тела ВГТУ
Установлено, что вакуумная термообработка гранулированных нанокомпозитов ферромагнитный металл - оксид на основе железа приводит к формированию магнитожесткого материала, содержащего наноструктурированную фазу феррита. Объектами исследования являлись тонкие пленки нанокомпозитов Fe-Nb2On и Fe-MgO (толщина пленок в зависимости от концентрации Fe составляла 0,3-1 мкм). Образцы получены методом ионно-лучевого распыления. Структура и магнитные свойства образцов исследовались в исходном состоянии и после термообработки, проведенной в вакууме (~10-3 Па).
Согласно результатам рентгеноструктурного анализа структура образцов FeNb2On и Fe-MgO состоит преимущественно из двух фаз: металла (Fe) и диэлектрика (Nb2On или MgO). Образцы до порога перколяции проявляют суперпарамагнитные свойства, за порогом перколяции – ферромагнитные, что характерно для гранулированных систем ферромагнетик – диэлектрик.
Термообработка композитов Fe-Nb2On при 600 оС и Fe-MgO при 550 оС приводит к изменению фазового состава и магнитных свойств. На рентгенограммах кроме фаз металла и диэлектрика появляются пики, соответствующие фазе феррита, что является следствием взаимодействия металлических гранул и матрицы. Величина коэрцитивной силы (Нс) отожженных образцов на два порядка выше значений, проявляемых в исходном состоянии (см. рис.), при этом намагниченность насыщения после отжига не меняется. Предположительно существенное изменение величины Нс связано с появлением в структуре композитов новой фазы феррита. Высокие значения Нс обусловлены наличием в пленках большого числа структурных дефектов, вызванных межфазным взаимодействием в процессе отжига и могут быть как увеличены, так и уменьшены путем дополнительной обработки образцов.
(а) |
420 |
|
|
отожженные при 600 oC |
|
|
|
|
|
|
исходные |
|
|
|
360 |
|
|
|
|
|
|
300 |
|
|
|
|
|
, Э |
240 |
|
|
|
|
|
|
|
|
|
|
|
|
c |
|
|
|
|
|
|
H |
180 |
|
|
|
|
|
|
120 |
|
|
|
|
|
|
60 |
|
|
|
|
|
|
0 |
|
|
|
|
|
|
15 |
30 |
45 |
60 |
75 |
90 |
|
|
|
Fe, ат.% |
|
|
|
(б) |
400 |
|
|
|
|
|
|
300 |
|
|
|
|
|
Э |
200 |
|
|
|
|
|
, |
|
|
|
|
|
|
|
|
|
|
|
|
|
C |
|
|
|
|
|
|
H |
|
|
|
|
|
|
|
100 |
|
|
отожженные при 550 oC |
||
|
|
|
|
исходные |
|
|
|
0 |
|
|
|
|
|
|
28 |
32 |
36 |
40 |
44 |
48 |
|
|
|
Fe, ат.% |
|
|
|
Концентрационные зависимости коэрцитивной силы образцов
Fe-Nb2On (a) и Fe-MgO (b)
Работа выполнена при финансовой поддержке РФФИ (проект 15-02-05920).
