Материал: Перевантажувальні роботи 1
Тривалість робочого циклу авто/електронавантажувача
Трцан = t |
з.в |
+ t |
п.в |
+ t |
пер.в |
+ t |
о.в |
+t |
в.в |
+ t |
пер |
|
|
|
|
|
|
|
|
||||||
де tз.в, tв.в |
- час на захват/віддачу вантажу відповідно; |
|||||||||||
tп.в , tо.в |
– час на підняття та опускання вантажу відповідно; |
|||||||||||
tпер.в, tпер |
- час переміщення навантажувача з вантажем та без вантажу |
|||||||||||
відповідно |
|
|
|
|
|
|
|
|
|
|
|
|
Час підняття/опускання вантажу
п( )в = п(о)п
де hп(о) – висота підняття /опускання, Vп – швидкість підняття/опускання
Час переміщення навантажувача з вантажем/без вантажу:
,п tпер.в (tпер) = п
де lп – відстань переміщення ; Vп- швидкість підняття вантажу;
- коеф., що враховує безпеку руху (0,7 – з вантажем, 0,9- без вантажу)
Час на захват/віддачу вантажу вибирають по таблицях ЄНВіВ в залежності від виду вантажу та способу кріплення (захоплення), інші складові робочого циклу розраховують з використанням технічних характеристик машин
Нормативи часу в сек. на захват та віддачу вантажу акумуляторними (чисельник) та автомобільними (знаменник) навантажувачами
Вид вантажу та спосіб кріплення |
|
Склад робіт |
|
|
Захват |
Віддача |
|
|
|
|
|
Вантажі, що переміщуються безпосередньо на |
|
|
|
вилах навантажувача: |
|
|
|
- папір в рулонах |
7 |
/ 8 |
13 / 15 |
- вантажі в ящиках |
15 |
/ 16 |
15 / 17 |
- вантажі, штабельовані на прокладках |
25 |
/ 25 |
17 / 19 |
- контейнери овочеві |
11 |
/ 13 |
14 / 15 |
Вантажі, розміщені на піддонах |
17 |
/ 19 |
20 / 22 |
Вантажі на піддонах, що вимагають особливої |
28 |
/ 28 |
30 / 32 |
обережності |
|
|
|
|
|
|
|
Технічні характеристики автонавантажувача Komatsu FD30T-16
• |
Максимальна вантажність, кг |
3000 |
• |
Швидкість переміщення, км/год |
18,5 |
• |
Висота підйому, мм |
4750 |
• |
Двигун |
Nissan |
• |
Потужність двигуна, л. с. |
62 |
• |
Швидкість підйому (опускання) вил, м/хв |
9,8 |

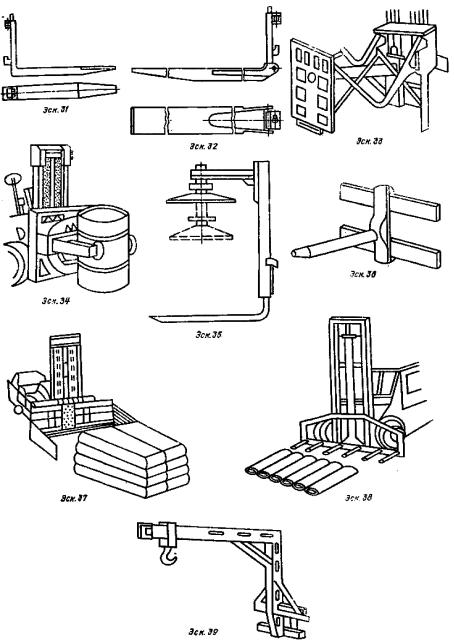

Пристрої для захоплення вантажів навантажувачами
- Вилкові
захоплювачі - Подовжувачі
- Зіштовхувачі
- Захоплювачі з
верхнім притиском - Затискувачі
- Штирові
захоплювачі
- Багатоштирові
захоплювачі

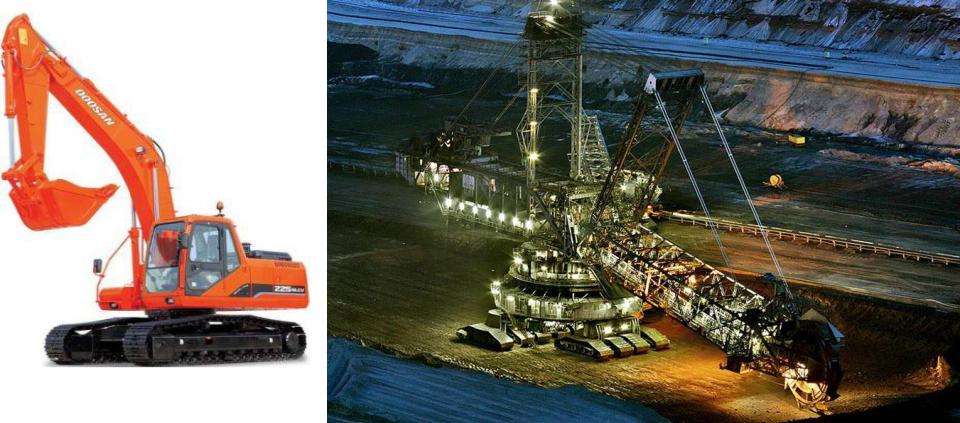

Екскаватори
Одноковшові - після відділення ґрунту від масиву робочим органом (ковшем) переміщують його на невеликі відстані у відвали або транспортні засоби;
Багатоковшові (роторні та ланцюгові) – декілька ковшів одночасно взаємодіють з ґрунтом
