Материал: Пересылка данных и арифметические операции на языке ассемблера процессора TMS320C6x (90

команды MVK. При этом следует помнить, что команда выполняется с расширением знаком;

число превышает полуслово, необходимы две команды: сначала MVK, а затем MVKH или MVKLH. Последняя команда обязательна при 16-ричном представлении операнда и буквой в старшем его разряде.

Операция 2. В регистр R2 общего назначения (задать в соответствии с последующими заданиями работы и отличающимся от R1) ввести число 50h в качестве базового адреса ячейки ПД процессора.

Операция 3. Сохранить содержимое R1 в ПД процессора в соответствии с условиями, выбранными из следующей таблицы по номеру варианта V = N:

1В ячейке памяти 48h с изменением содержимого R2.

2В ячейке памяти 50h без изменения содержимого R2.

3В ячейке памяти 50h с изменением содержимого R2 до величины 4Сh.

4В ячейке памяти F4h с изменением содержимого R2.

5В ячейке памяти 4Сh без изменения содержимого R2.

6В ячейке памяти 50h с изменением содержимого R2 до величины 51h.

7В ячейке памяти 44h с изменением содержимого R2.

8В ячейке памяти 51h.

9В ячейке памяти 50h с изменением содержимого R2 до величины F0h.

10В ячейке памяти 60h с изменением содержимого R2.

11В ячейке памяти 54h без изменения содержимого R2.

12В ячейке памяти 50h с изменением содержимого R2 до величины 64h.

13В ячейке памяти 38h с изменением содержимого R2.

14В ячейке памяти 51h.

15В ячейке памяти 50h с изменением содержимого R2 до величины 4Fh.

16В ячейке памяти 70h с изменением содержимого R2.

17В ячейке памяти 4Fh.

18В ячейке памяти 34h без изменения содержимого R2.

19В ячейке памяти 58h с изменением содержимого R2.

20В ячейке памяти 50h с изменением содержимого R2 до величины 4Fh.

21В ячейке памяти 50h с изменением содержимого R2 до величины 54h.

22В ячейке памяти 40h с изменением содержимого R2.

23В ячейке памяти 51h.

11

24В ячейке памяти 50h без изменения содержимого R2.

25В ячейке памяти 54h с изменением содержимого R2.

26В ячейке памяти 4Fh.

27В ячейке памяти 50h с изменением содержимого R2 до величины 51h.

28В ячейке памяти E0h с изменением содержимого R2.

29В ячейке памяти 5Сh без изменения содержимого R2.

30В ячейке памяти 28h с изменением содержимого R2.

31В ячейке памяти 50h с изменением содержимого R2 до величины 3Сh.

32В ячейке памяти 6Сh с изменением содержимого R2.

Поскольку речь идет о сохранении всего содержимого регистра R1, следует воспользоваться командой STW R1,*Ак, где Ак – адресный код. При формировании Ак в зависимости от целей дальнейшего использования регистра базового адреса (базы) R2 применяется один из следующих типов адресации:

косвенная, если R2 содержит требуемый исполнительный адрес Аи и изменять содержимое R2 не следует;

базирование, если R2 не содержит требуемый Аи и изменять содержимое R2 не следует;

преиндексация, если R2 не содержит требуемый Аи и после операции пересылки необходимо заменить содержимое R2 на Аи;

постиндексация, если R2 содержит требуемый Аи, но после операции пересылки можно или нужно заменить содержимое R2 на Аи;

преавтоинкремент или преавтодекремент, если содержимое R2 на 1 меньше или, соответственно, больше требуемого Аи и после операции пересылки содержимое R2 необходимо заменить на Аи;

поставтоинкремент или поставтодекремент, если R2 содержит требуемый Аи, но после операции пересылки можно или нужно изменить содержимое R2 на 1.

Внимание! При составлении и прогоне программы учитывайте особенности симулятора:

не поддерживает автоиндексацию. Вместо этого он автоматически устанавливает смещение, равное 1;

если смещение превышает 31, следует предварительно ввести его в любой из свободных РОН и указать смещение именем этого регистра. При этом в качестве регистра базы можно использовать любой РОН.

Операция 4. Из ячейки ПД процессора, используемой в предыдущем пункте, загрузить в регистр R3 (назначить из РОН по своему усмотрению, но отличающимся от R1 и R2) число в соответствии с условиями, выбранными из следующей таблицы по номеру варианта V = N:

12

1Полуслово с расширением знаком и без изменения содержимого R2.

2Байт с расширением знаком и увеличением содержимого

R2 на 1.

3Полуслово с расширением знаком и изменением содержимого R2 до величины 52h.

4Байт без расширения знаком и с уменьшением содержимого R2 на величину Ah.

5Полуслово без расширения знаком и изменения содержимого R2.

6Байт с расширением знаком и без изменения содержимого

R2.

7Полуслово без расширения знаком и с увеличением содержимого R2 на величину Еh.

8Байт без расширения знаком и изменения содержимого

R2.

9Полуслово без расширения знаком и изменения содержимого R2.

10Байт с расширением знаком и уменьшением содержимого R2 на величину 12h.

11Полуслово без расширения знаком и c увеличением содержимого R2 на величину 58h.

12Полуслово с расширением знаком и без изменения содержимого R2.

13Байт без расширения знаком и c увеличением содержимого R2 на величину 22h.

14Байт с расширением знаком и уменьшением содержимого R2 на величину 1Аh.

15Полуслово без расширения знаком и изменения содержимого R2.

16Байт с расширением знаком и без изменения содержимого

R2.

17Полуслово без расширения знаком и c увеличением содержимого R2 на величину 10h.

18Полуслово с расширением знаком и изменением содержимого R2 до величины 76h.

19Полуслово без расширения знаком и c увеличением содержимого R2 на величину 54h.

20Байт без расширения знаком и изменения содержимого

R2.

21Байт с расширением знаком и изменением содержимого R2 до величины 53h.

13

22Полуслово с расширением знаком и уменьшением содержимого R2 на 6.

23Байт без расширения знаком и c увеличением содержимого R2 на величину 26h.

24Байт с расширением знаком и увеличением содержимого R2 на величину 2Еh.

25Полуслово без расширения знаком и изменения содержимого R2.

26Полуслово с расширением знаком и увеличением содержимого R2 на величину 42h.

27Байт с расширением знаком и изменением содержимого R2 до величины 58h.

28Полуслово без расширения знаком и c уменьшением содержимого R2 на 1.

29Байт без расширения знаком и изменения содержимого

R2.

30Полуслово с расширением знаком и увеличением содержимого R2 на 1.

32Байт с расширением знаком и уменьшением содержимого

R2 на 1.

Операции загрузки в зависимости от объѐма данных реализуются посредством команд LDW(Н, В) *Ак,r, где r – имя регистра-приемника операнда. При этом следует помнить:

третья буква мнемоники помимо объѐма пересылаемых данных определяет закономерность изменения величины смещения;

команды LDН и LDВ выполняются с расширением знаком пересылаемой части слова. При необходимости расширения нулем следует применять команды LDW(Н, В)U;

команды загрузки имеют 4 слота задержки, то есть результат доступен для использования только спустя 4 такта после объявления команды. Так, если команда объявлена в n-ом такте, результат ее выполнения сформируется в (n+4)-ом такте, а использовать его можно, начиная только с (n+5)-го такта. Таким образом, в данной работе после команды загрузки необходимо объявить 4-тактный мультицикл NOP (нет операции): NOP 4.

Операция 5. Переслать (скопировать) содержимое R3 в R1.

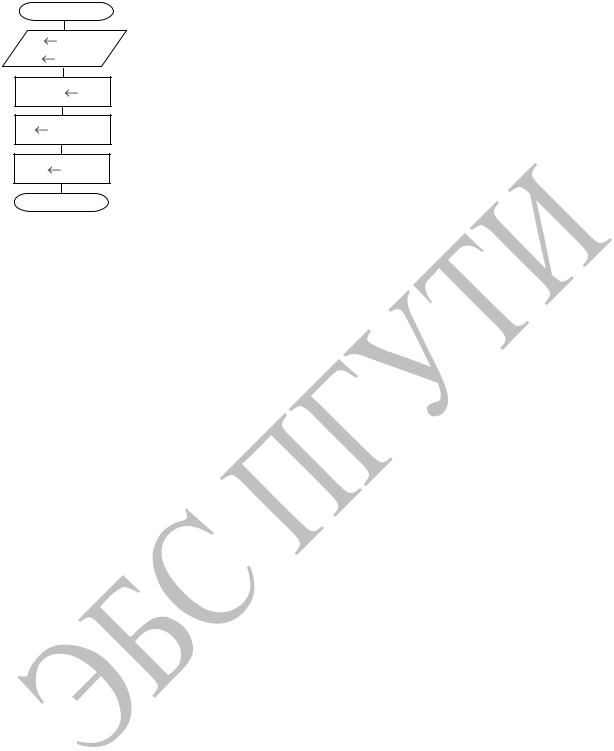

В соответствии с заданием обобщѐнные алгоритм и программа (без указания конкретных чисел, имен регистров РОН, номера ячейки ПД (ЯП) и адресного кода Ак) представлены на рис. 4, где (Z) – содержимое объекта Z
