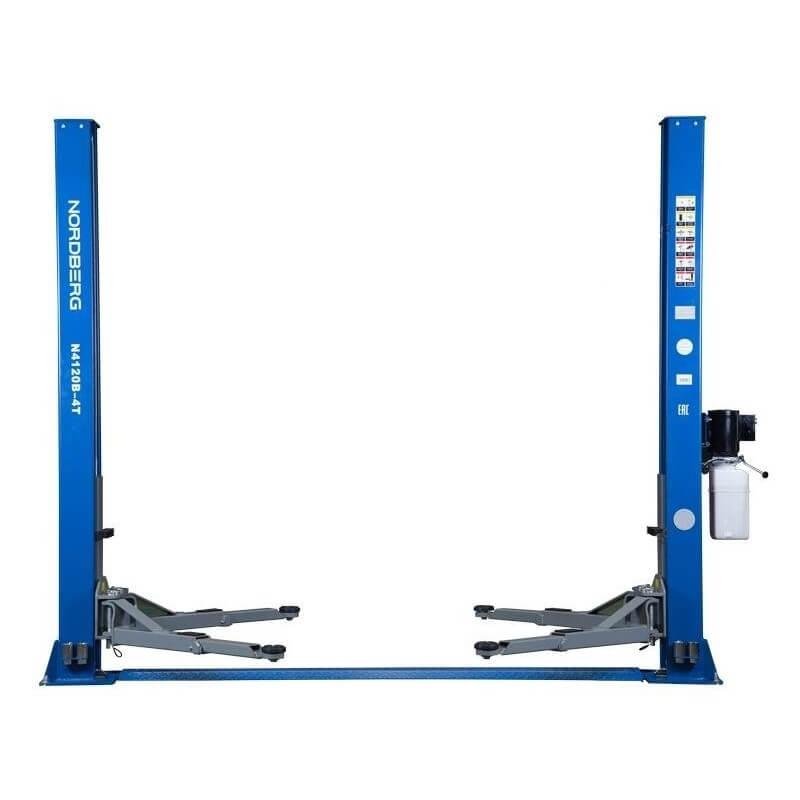

Рисунок 4.4 - Подъемник двухстоечный

2. Маслосборник отработанного масла с индикатором наполнения

Устройство маслосборников и маслоприемников можно назвать предельно простым. Их конструкция состоит из бака, вместимость которого может быть разной, в зависимости от модели устройства, а также заборных щупов с пневмоприводном, воронки, предназначенной для того, чтобы предотвратить утечку смазочной жидкости. Кроме того, вместо щупов может использоваться пневматический пистолет. Более дорогие модели оборудования оснащаются приемной камерой, в которой осуществляется контроль объема сливаемой смазочной жидкости, автоматическое отключение устройства при достижении максимального уровня.

Таблица 4.3 – технические характеристики маслосборника

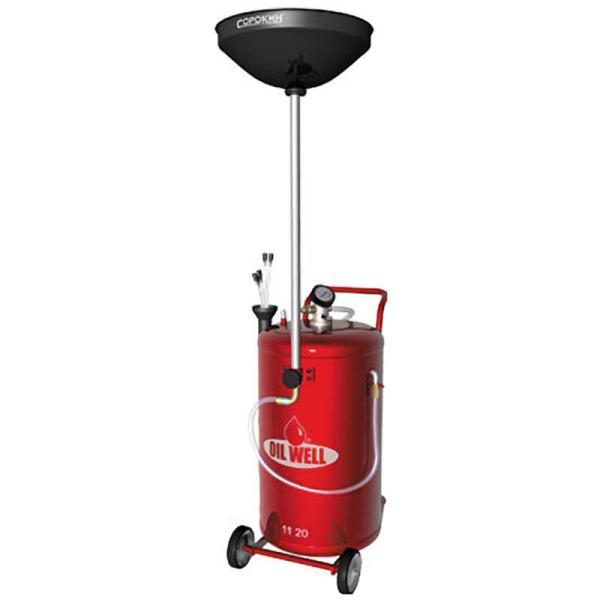

Рисунок 4.5 - Маслосборник

3. Пресс для запрессовки подшипников

Пресс гидравлический предназначен для запрессовки, выпрессовки, правки и гибки деталей. Гидравлический ручной пресс серии ПСМ используется для работы с мелкими и средними деталями и может работать в любом пространственном положении. Для работы с крупными деталями используются гидравлический пресс серии ППК. Гидравлический пресс имеет основные составляющие: рама, состоящая из верхней и нижней опоры, соединенных между собой шпильками и гидроцилиндр, корпус которого закреплен в верхней опоре. Удобный встроенный механизм перемещения домкрата в направляющих рамах, которые имеет пресс ручной серии ПСМ и пресс ППК позволяет работать с деталями различной формы. Гидравлический пресс имеет установочные отверстия в основании для надежного стационарного крепления. Домкрат, используемый в прессах, может демонтироваться и использоваться отдельно от прессов. Пресс ручной модели ПСМ и пресс модели ППК50 обладает домкратом одностороннего действия. В гидравлических прессах серии ППК большего усилия предусмотрены двусторонние гидроцилиндры.

Таблица 4.4 – технические характеристики пресса

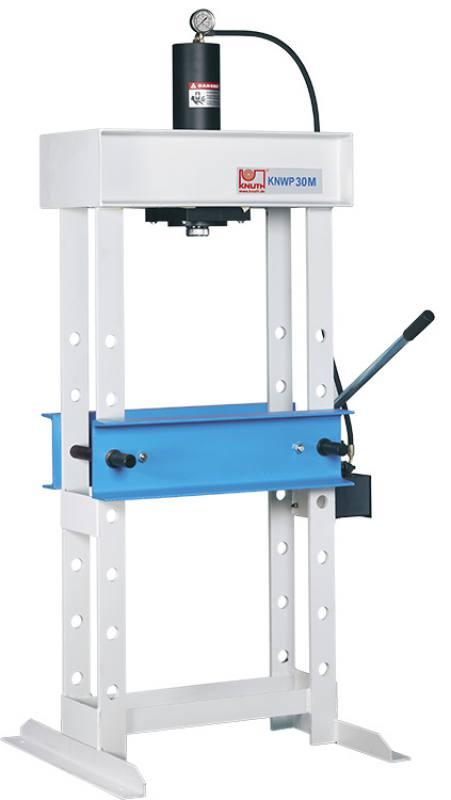

Рисунок 4.6 – Пресс

4. Установка промывки деталей

Установка с ванной 50л и резервуаром 65л для мойки деталей 70365 RAASM. Предназначена для мойки деталей и малых агрегатов при помощи циркулирующего моющего раствора. Снабжена пистолетом для продува сжатым воздухом и моющей кистью. Моющая жидкость, выталкиваемая пневматической системой низкого давления, позволяет два способа мойки: с кистью при постоянном потоке жидкости для капиллярной мойки или с непосредственным погружением деталей в ванну с моющим раствором.

Таблица 4.5 – технические характеристики пресса

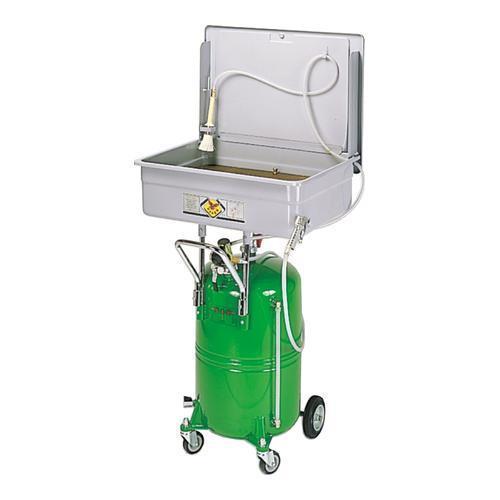

Рисунок 4.7 – Установка промывки деталей

Заключение

Была пройдена водительско-операторская практика, в ходе которой было изучено: устройство автомобилей, общее устройство двигателя внутреннего сгорания, общее устройство шасси. А так же были изучены основы технической эксплуатации автомобилей, которые включают в себя основные положения технической эксплуатации автомобилей, диагностирование, техническое обслуживание и текущий ремонт.

В качестве индивидуального задания была выбрана тема " Д и ТО системы полного привода с заменого заднего редуктора Nissan X-trail". Были изучены основные моменты, такие как: системы полного привода Nissan X-Trail, задний редуктор и муфта, их неисправности, причины и способы устранения, а также перечень оборудования, необходимого для технического обслуживания и ремонта системы подвески.

Список литературы

1 ТКП 248-2010. Технический кодекс установившейся практики. Техническое обслуживание и ремонт автомобильных транспортных средств. Нормы и правила проведения. Министерство транспорта и коммуникаций Республики Беларусь. – Минск: 2010. – 42 с.

2 СТБ 1641-2006. Транспорт дорожный. Требования к техническому состоянию по условию безопасности движения. Методы проверки. – Минск: Изд-во БелГИСС, 2006. – 23 с.

3 СТБ 1175-2011. Обслуживание транспортных средств организациями автосервиса. Порядок проведения. – Минск : Изд-во БелГИСС, 2011. – 12 с.

4 Техническая эксплуатация автомобилей /Е.С. Кузнецов, А.П. Болдин, В.М. Власов и др. Под ред. Е.С. Кузнецова. – М : Наука,2001. – 535 с.

5 Васильев Б. С. Автомобильный справочник/ Б.С. Васильев [и др.], - М.; Машиностроение, 2004. – 704 с.

6 ГОСТ 2.105-95. Общие требования к тестовым документам. – Минск: БелГИССиздат, 1995. – 37 с.

7 ГОСТ 2.106-96. Текстовые документы. – Минск : БелГИССиздат, 1996. – 48 с.

8 ГОСТ 7.1-2003. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. – М.: Изд-во стандартов, 2004.-77 с.

9 ГОСТ 15.011-82. Порядок проведения патентных исследований. – М.; Изд-во стандартов, 1984.-23 с.

10 Nissan X-trail [Электронный ресурс]. [Дата доступа: 2019-27-07]. – Режим доступа: https://ru.wikipedia.org/wiki/nissan x-trail.

11 Основные особенности 3-дверного Nissan: динамические качества [Электронный ресурс]. [Дата доступа: 2019-27-07]. – Режим доступа: https://www.opel.ru/vehicles/opel_range/mashiny/new-nissan-gtc/harakteristiki/dinamika-vozhdeniya.html

12 Технические характеристики Nissan X-trail MT [Электронный ре-сурс]. [Дата доступа: 2019-27-07]. – Режим доступа: http://catalog.aw.by/67233/

13 Nissan X-trail [Электронный ре-сурс]. [Дата доступа: 2019-27-07]. – Режим доступа: http://wikimotors.ru/a14net/

14 Технические характеристики Nissan X-trail [Электронный ресурс]. [Дата доступа: 2019-27-07]. – Режим доступа: http://www.autonet.ru/auto/ttx/ nissan x-trail/295082.

15 KYB [Электронный ресурс]. [Дата доступа: 2019-27-07]. – Режим доступа: https://kyb.ru/support/expert-club/ENq-Populyarnye-tipy.

16 Особенности конструкции редукторов [Электронный ресурс]. [Дата доступа: 2019-27-07]. – Режим доступа:http://nissan.ru/osobennosti-konstruktsii.html
