Материал: ОТЧЕТ ПО НИСАН Х-ТРЕЙЛ 2019

Весь модельный ряд Nissan X-Trail имеет 3 положения системы привода: 2WD , AUTO (ALL MODE 4x4) и LOCK.

Обеспечивает полный привод специальный узел, который называется «Электромагнитная муфта». При подаче управляющего тока, муфта создает сцепление между валом и задней парой колес. При чем крутящий момент задних колес будет зависеть от прижимного усилия.

Управление происходит путем нажатия кнопок в Т30 (дорестайл) или поворота вращающейся ручки в более новых моделях. Естественно каждое новое поколение имеет больше особенностей и тонкостей в системе полного привода.

Режим 2WD в классическом понимании это «передний привод». Но не так все просто.  При обычных условиях - хорошее сцепление с трассой, отсутствие пробуксовок – система дает 100% нагрузку на передние колеса. Но при срабатывании ABS будет выполнена автоматическое подключение задней колесной пары. На это уйдет около 2х секунд. Данный режим для ровной, качественной трасы и городской езды.

Режим AUTO в данном режиме на муфту подается ток постоянно, что обеспечивает постоянное, но слабое сцепление. Около 75% усилия сосредоточено на передней колесной паре. Но при сигнале с датчиков ABS – система усиливает сцепление и задняя колесная пара получит около 50% нагрузки. Подключение происходит около 0.1 секунды. Создается впечатление, что он не подключился, а был постоянно включен. Данный режим для трасы/города в условиях дождя или снега. Так же для легкого бездорожья. В тех ситуаций где 2 секунды для подключения задних колес ждать нельзя.

Режим LOCK в данном режиме на муфту подается максимальное напряжение. Распределение силового момента идет 50% на 50% между задними и передними колесами. Фактически имитируя межосевой дифференциал. При этом система автоматически связывает скорость вращения колес.   Такая жесткая сцепка позволяет выбраться из болота или снега.

Рисунок 4.1 - Селектор переключения режимов фрикционной муфты

Подаваемый на соленоид муфты ток вызывает подключение вызывающего сцепления. В нем определяется момент и кулачковый механизм реагирует на него, оказывая давление на основное сцепление, которое и передаёт крутящий момент на задние колёса в соответствие с прижимной силой.

4.1 Замена заднего редуктора

Редуктор установлен на заднем подрамнике и предназначен передавать крутящий момент от карданного вала на приводы задних колёс. Крутящий момент поступает от двигателя через раздаточную коробку. Главная передача редуктора — гипоидная, собрана вместе с дифференциалом в алюминиевом картере.

В процессе эксплуатации автомобиля необходимо регулярно проверять уровень масла в картере заднего редуктора и регулярно заменять в соответствии с планом технического обслуживания. При отсутствии оригинального масла завод-изготовитель допускает использование в заднем редукторе трансмиссионного масла для гипоидных передач качеством по API GL-5 и вязкостью по SAE 80W-90.

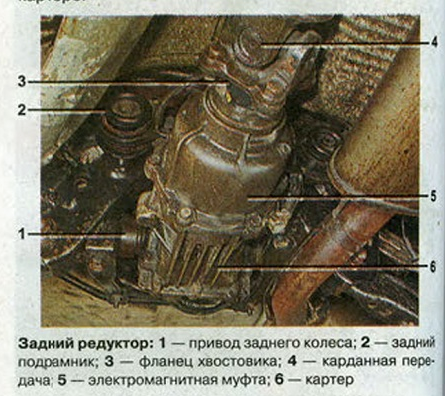

Рисунок 4.2 - Задний редуктор

Для простоты ремонта можно воспользоваться WD-40. Когда доступ к торцевой стороне имеется, нужно слить гидравлику посредством сливной пробки. Только после этого приступать к полному разбору сердцевины. Осматриваем шайбу, подшипник, обойму подшипника, ведущую шестерню и ведомую шестерню. После разборки, чистки, проводится повторная диагностика, изымаются изношенные детали, на их место устанавливаются новые и начинается сборка в обратном порядке.

4.2 Замена муфты полного привода

Одной из характерных болезней муфт является шум подшипника причем, актуально это, как для старых вискомуфт так и для современных элетроуправляемых. Если подшипник начинает звенеть, то его нужно менять, чтобы не было более серьезных последствий. Сделать это можно и в домашних условиях. Главное – иметь определенные теоретические знания и прямые руки. Конечно, технология ремонта несколько отличается, в зависимости от марки и модели машину. Но общий принцип таков: Необходимо загнать машину на яму или вывесить на подъемнике. Идентифицировать под днищем машин кардан и редуктор. К редуктору крепится сама муфта. Часто проводят еще и ряд операций по отсоединению элементов системы полного привода друг от друга. Такие манипуляции облегчают снятие муфты. Заодно, можно провести профилактику и остальных элементов системы. На всякий случай слить масло с редуктора. Демонтировать муфту и извлечь подшипник. Удалить во всех доступных местах всю ржавчину, которая образовалась за время работы старого подшипника. Установить новый подшипник на то место, где ему полагается стоять, правильно его сориентировав. Аккуратно все собрать в правильном порядке и загерметизировать.

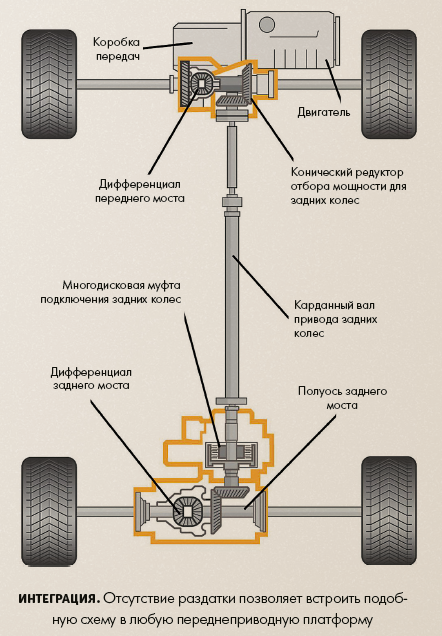

Рисунок 4.3 – Расположение муфты

Со временем электронное управление муфты было совмещено с системой стабилизации и с различными программами собственной безопасности фрикционных дисков. Это позволяет отключить муфту полного привода в критический момент, ведь кратковременное отключение заднего привода намного лучше пережжённой муфты, поломки трансмиссии и дыма из-под днища автомобиля.

4.3 Диагностирование заднего редуктора и системы полного привода

В процессе диагностики особое внимание уделить трещинам, дефектам корпуса, потёкам гидравлики. С этой целью достаточно воспользоваться подъёмным механизмом и осмотреть днище. Люфт на соединении карданного вала и редуктора. В исправном состоянии скрипов и свободного вращения, кроме как на нейтральной передаче не должно быть. Наличие указывает на дефект и потребность в замене. На этом визуальная часть диагностики окончена. Если поломка всё ещё присутствует, нужен полный демонтаж редуктора. Далее следует считывание данных с бортового компьютера, а именно информации о количестве единиц старения масла и чтение фактических ошибок двигателя.

Характерные признаки неисправности таковы: повышенный шум со стороны задних колёс; постоянный повышенный шум при работе заднего моста; шум при разгоне автомобиля; шум при разгоне и торможении автомобиля двигателем; стук в начале движения автомобиля; утечка масла; стук при переходе на повышенную или пониженную передачи; биение и вибрации на средних и высоких оборотах. Перечень признаков не велик, но все факторы присущи и для неисправного карданного вала.

Управляющие автоматические системы ABS, ATC, TOD имеют полный контроль над подключением полноприводных режимов. Соответственно, при неполадках в системах контроль водителя над подключением задней оси и выбор режима может быть утрачен.

4.4 Технические недостатки Nissan X-Trail

Отсутствие индикатора уровня бачка омывателя. Понять, что жидкость закончилась можно только по отсутствию разбрызгивания на стекло, а это может привести к тому, что насос, который качает омывайку, испортится.

Ненадёжный датчик уровня топлива. От постоянного контакта с нашим топливом окисляются контакты со всеми вытекающими.

Кнопки на водительской двери не подсвечиваются должным образом. В частности, не подсвечивается стеклоподъёмники. Неудобная шторка багажника.

Слабые упоры пятой двери. Особенно это заметно в холодную погоду и на морозе.

Не заводится при температуре ниже -25. Т.е. совсем не заводится - электроника не позволяет. Не самый качественный пластик салона (зато очень легко чистится). К кожаным сиденьям без подогрева зимой с утра слегка примерзаешь. Хороший внедорожный потенциал обрезан отсутствием пониженной передачи. В глубоком снегу или в грязи по-полколеса мотор рычит и не едет - серьезное бездорожье можно штурмовать только сходу, что чревато пробиванием картера. Зимой может замернуть сапун и давануть масло через сальники свечных колодцев - надо утеплять морду. Собственно, минусы только зимой.

Жёсткая подвеска. На мелких, частых кочках создаётся впечатление что подвеска убитая. Убогий пластик везде. Гремит вся задняя часть салона. Двигатель QR20 не любит мороз и даже холод не приветствует. Зимой не открываются двери. Проблематично остудить салон и нагреть его зимой.

4.5 Оборудование для то и р заднего редуктора Nissan X-Trail

1. Подъемник двухстоечный

Автомобильный подъемник - тип гаражного оборудования, предназначенного для быстрого и удобного подхода к автомобилю и его последующего ремонта. Именно подъемник автомобильный дает возможность автослесарю беспрепятственно подобраться к любому узлу или агрегату автомобиля. Подъемник оснащен надежной системой механической блокировки, предотвращающей случайное падение автомобиля.

Таблица 4.2 – технические характеристики двухстоечного подъемника
