Материал: Наш отчёт АДФР
Табл. 6. Расчётные данные при снятии рабочих характеристик
I1, А |
P1, Вт |
cosφ (выч.) |
cosφ (рис.) |
s |
рэл1, Вт |
Рэм, Вт |
рэл2, Вт |
рд, Вт |
Σр, Вт |
Р2, Вт |
М2, Н·м |
η, % |
10,50 |
1750 |
0,44 |
0,49 |
0,016 |
89,80 |
1396,30 |
22,34 |
8,09 |
629,93 |
1120,07 |
7,25 |
64,00 |
13,08 |
3200 |
0,64 |
0,73 |
0,03 |
139,42 |
2796,68 |
83,90 |
12,56 |
745,58 |
2454,42 |
16,12 |
76,70 |
15,42 |
4300 |
0,73 |
0,79 |
0,036 |
193,59 |
3842,51 |
138,33 |
17,44 |
859,05 |
3440,95 |
22,74 |
80,02 |
17,83 |
5300 |
0,78 |
0,83 |
0,044 |
259,04 |
4777,06 |
210,19 |
23,33 |
1002,26 |
4297,74 |
28,63 |
81,09 |
20,42 |
6350 |
0,82 |
0,86 |
0,056 |
339,52 |
5746,58 |
321,81 |
30,58 |
1201,61 |
5148,39 |
34,74 |
81,08 |
22,67 |
7150 |
0,83 |
0,89 |
0,064 |
418,48 |
6467,62 |
413,93 |
37,69 |
1379,80 |
5770,20 |
39,27 |
80,70 |
U1 = Uн = 220 В; f1 = fн = 50 Гц; pмг = 263,9 Вт; pмх = 245,8 Вт;
Пример расчёта для пятой строки:
– частота
вращения поля статора;
– частота
вращения ротора;

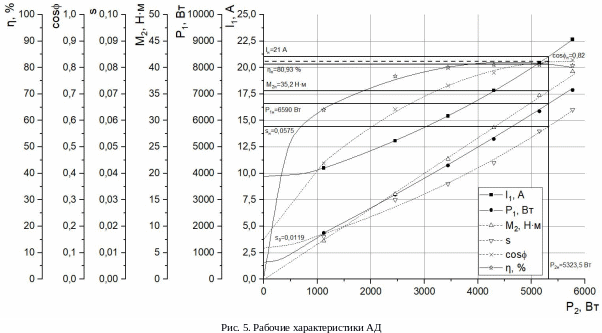

Из рисунка 5 определены значения некоторых параметров, соответствующих номинальному току: sн = 0,0575, Р1н = 6590 Вт, Р2н = 5323,5 Вт, М2н = 35,2 Н·м, cosφн = 0,82, ηн = 80,93 %.
Вывод:
В ходе лабораторной работы были сняты характеристики исследуемого асинхронного двигателя в опытах холостого хода и короткого замыкания, а также при нагрузке.
По опыту холостого хода были получены: Р0н = 610 Вт, I0н = 9,67 А, cosφ0н = 0,15. А по графику разделения потерь, были определены следующие величины: pмх = 245,8 Вт, pмг = 263,9 Вт, pмгк = 9,2 Вт. Сравнивая значения Р0н, I0н и cosφ0н с рабочими характеристиками, можно сказать, что продолжения кривых cosφ = f (P2), I1 = f (P2), P1 = f (P2) пересекают вертикальную ось в данных точках.
Из характеристик короткого замыкания определены значения параметров, соответствующих номинальному току: Uкн = 41,8 В, Ркн = 788,1 Вт, cosφкн = 0,51, rкн = 1,77 Ом, xкн = 3,01 Ом, ΔUк = 1,35 В. Причём величины cosφк, rкн и xкн почти не зависят от U1к.
Из рабочих характеристик были получены следующие параметры, соответствующие номинальному току: sн = 0,0575, Р1н = 6590 Вт, Р2н = 5323,5 Вт, М2н = 35,2 Н·м, cosφн = 0,82, ηн = 80,93 %. Эти значения очень близки к действительным номинальным данным машины.
Во всех трёх опытах cosφ рассчитанный по формулам примерно совпадает с cosφ определённым по графику.
Также дополнительно были рассчитаны величины:
– момент
короткого замыкания Mкн
при номинальном токе;
– пусковой
ток;
–
мощность при пуске;
– пусковой
момент;
– кратность
пускового тока;
– кратность
пускового момента.
