Отчёт о работе
ИСПЫТАНИЕ АСИНХРОННОГО ДВИГАТЕЛЯ С ФАЗНЫМ РОТОРОМ

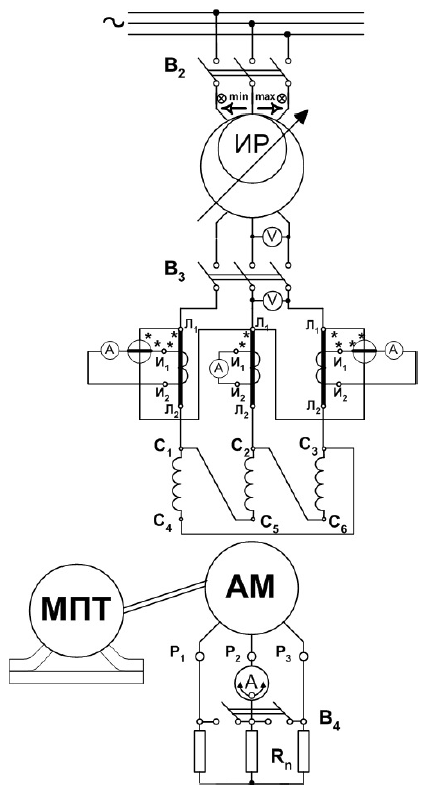

Схемы соединений
(см. рис. 1)
Рис.
1. Схема испытания асинхронного двигателя
с фазным ротором
Номинальные данные исследуемого двигателя: Uн = 220 В, P2н = 5,5 кВт, Iн = 21 А, nн = 1420 об/мин, cos φн = 0,82, ηн = 85%, r1 = 0,67 Ом, p = 2.
Табл. 1. Опытные данные в режиме холостого хода
U1, В |
I01, дел |
I02, дел |
I03, дел |
СА, А/дел |
α1, дел |
α2, дел |
Cw, Вт/дел |
280 |
76 |
79 |
79 |
0,25 |
42 |
-60 |
50 |
260 |
59 |
62 |
61 |
0,25 |
28 |
-43 |
50 |
240 |
46 |
49 |
48 |
0,25 |
19 |
-31 |
50 |
220 |
37 |
40 |
39 |
0,25 |
13 |
-24 |
50 |
200 |
30 |
33 |
32 |
0,25 |
8 |
-17 |
50 |
180 |
25 |
28 |
26 |
0,25 |
4 |
-14 |
50 |
160 |
21 |
24 |
23 |
0,25 |
2 |
-11 |
50 |
140 |
18 |
20 |
16 |
0,25 |
1 |
-9 |
50 |
120 |
38 |
43 |
42 |
0,1 |
0 |
-18 |
20 |
100 |
34 |
38 |
37 |
0,1 |
-1 |
-14 |
20 |
Табл. 2. Расчётные данные опыта холостого хода
U1, В |
I0, А |
pэл10, Вт |
P0, Вт |
P0'=pмг+pмх, Вт |
U12, В2 |
cosφ0 (выч.) |
cosφ0 (рис.) |
280 |
19,50 |
254,77 |
900 |
645,23 |
78400 |
0,10 |
0,1 |
260 |
15,17 |
154,12 |
750 |
595,88 |
67600 |
0,11 |
0,12 |
240 |
11,92 |
95,14 |
600 |
504,86 |
57600 |
0,12 |
0,14 |
220 |
9,67 |
62,61 |
550 |
487,39 |
48400 |
0,15 |
0,17 |
200 |
7,92 |
41,99 |
450 |
408,01 |
40000 |
0,16 |
0,21 |
180 |
6,58 |
29,04 |
500 |
470,96 |
32400 |
0,24 |
0,3 |
160 |
5,67 |
21,51 |
450 |
428,49 |
25600 |
0,29 |
0,38 |
140 |
4,50 |
13,57 |
400 |
386,43 |
19600 |
0,37 |
0,45 |
120 |
4,10 |
11,26 |
360 |
348,74 |
14400 |
0,42 |
0,5 |
100 |
3,63 |
8,84 |
300 |
291,16 |
10000 |
0,48 |
0,54 |
Пример расчёта для четвёртой строки:

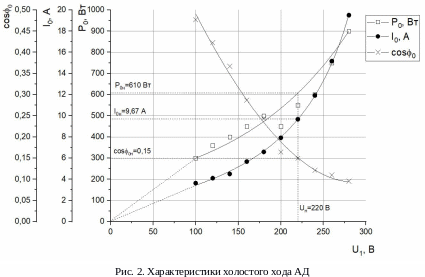

Из рисунка 2 определены значения некоторых параметров, соответствующих Uн: Р0н = 610 Вт, I0н = 9,67 А, cosφ0н = 0,15.
Из рисунка 3 определены значения некоторых параметров, соответствующих Uн2 и Uкн2 (Uкн определено из рисунка 4): pмх = 245,8 Вт, pмг = 263,9 Вт, pмгк = 9,2 Вт.
Значения P0н и Р0' на рисунках 2 и 3 немного отличаются от значений в таблице 2 из-за аппроксимации данных.
Табл. 3. Опытные данные в режиме короткого замыкания
U1, дел |
СВ, В/дел |
Iк1, дел |
Iк2, дел |
Iк3, дел |
СА, А/дел |
α1, дел |
α2, дел |
Cw, Вт/дел |
108 |
0,4 |
87 |
87 |
87 |
0,25 |
-1 |
-33 |
25 |
85 |
0,4 |
68 |
68 |
68 |
0,25 |
0 |
-20 |
25 |
63 |
0,4 |
50 |
49 |
49 |
0,25 |
0 |
-11 |
25 |
51 |
0,4 |
40 |
40 |
40 |
0,25 |
0 |
-7 |
25 |
Табл. 4. Расчётные данные опыта короткого замыкания
U1к, В |
Iк, А |
Pк, Вт |
zк, Ом |
rк, Ом |
хк, Ом |
cosφк (выч.) |
cosφк (рис.) |
43,2 |
21,75 |
850 |
3,44 |
1,80 |
2,93 |
0,52 |
0,52 |
34 |
17,00 |
500 |
3,46 |
1,73 |
3,00 |
0,50 |
0,5 |
25,2 |
12,33 |
275 |
3,54 |
1,81 |
3,04 |
0,51 |
0,5 |
20,4 |
10,00 |
175 |
3,53 |
1,75 |
3,07 |
0,50 |
0,5 |
Пример расчёта для первой строки:

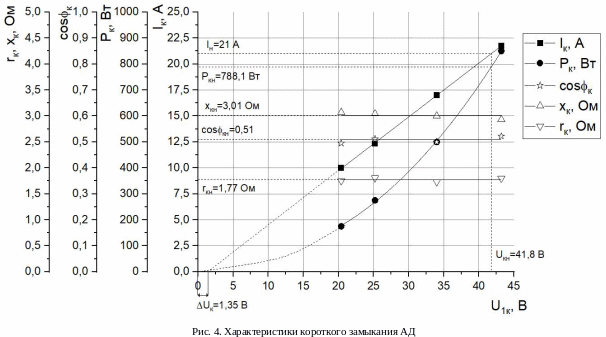

Из рисунка 4 определены значения некоторых параметров, соответствующих номинальному току: Uкн = 41,8 В, Ркн = 788,1 Вт, cosφкн = 0,51, rкн = 1,77 Ом, xкн = 3,01 Ом, ΔUк = 1,35 В.
Также, по данным опыта проведены следующие вычисления:
– электрические
потери в обмотке статора при номинальном
токе Iн
и температуре 75°С;
– угловая
синхронная частота вращения поля;
– момент
короткого замыкания Mкн
при номинальном токе;
– пусковой
ток;
–
мощность при пуске;
– пусковой
момент;
– кратность
пускового тока;
– кратность
пускового момента (значение Мн
определено из рисунка 5).
Табл. 5. Опытные данные при снятии рабочих характеристик (U1 = Uн).
I1л, дел |
I2л, дел |
I3л, дел |
СА, А/дел |
α1, дел |
α2, дел |
Cw, Вт/дел |
ν, число колебаний |
t, с |
40 |
44 |
42 |
0,25 |
-1 |
-34 |
50 |
8 |
10 |
50 |
54 |
53 |
0,25 |
-14 |
-50 |
50 |
15 |
|
60 |
63 |
62 |
0,25 |
-24 |
-62 |
50 |
18 |
|
70 |
72 |
72 |
0,25 |
-34 |
-72 |
50 |
22 |
|
80 |
82 |
83 |
0,25 |
-43 |
-84 |
50 |
28 |
|
90 |
91 |
91 |
0,25 |
-50 |
-93 |
50 |
32 |
