В.А.ВАСИЛЬЕВ

Радиолюбители

- Сельскому клубу

© Издательство «Радио и связь», 1983

Предисловие

В деле комплексного развития сельского хозяйства нашей страны и выполнения продовольственной программы большая роль уделяется всесторон­нему подъему культурного уровня жизни на селе. Основными центрами этой важной и трудной работы являются в настоящее время сельские клубы. В круп­ных хозяйствах, как правило, клубы представляют собой Дворцы и Дома куль­туры, располагающие большим числом помещений для учебной и клубной ра­боты, оснащенные необходимой техникой для озвучивания залов и кинопоказа.

Значительную пользу в деле улучшения технического оснащения клубов, красных уголков, комнат отдыха при молочно-товарных фермах и в отдаленных селениях могли бы оказать сельские радиолюбители. В сельских условиях зани­маться радиолюбительским творчеством лучше всего коллективно, в радиокруж­ках. Такие кружки обычно организуют при сельских школах и клубах. Спе­циально для сельских радиолюбителей существует торговля радиодеталями по почте наложенным платежом. Все это содействует развитию радиолюбительст­ва на селе. С учетом возможностей приобретения деталей через Союзпосылторг автор разработал ряд конструкций, предназначенных для изготовления сельскими радиолюбителями. Описания этих конструкций приведены в данной книге. При этом основной упор сделан на те из них, которые представляют наибольший интерес для молодых жителей села, школьников и комсомольцев.

В книге описаны устройства, предназначенные для ведения устной агита­ции и пропаганды, организации и проведения вечеров песен и танцев, празднич­ных концертов и концертов художественной самодеятельности. Есть здесь и та­кие, которые могут быть использованы в полевых условиях, например, в ходе проведения посевных и уборочных кампаний, на отдаленных пастбищах и фер­мах. Описание конструкций сопровождается принципиальными схемами, харак­теристиками, рисунками, сборочными чертежами, практическими рекомендация­ми по изготовлению и налаживанию аппаратуры.

Основная масса приведенных конструкций предназначена для радиолюби­телей, имеющих небольшой опыт работы с транзисторами, на использование до­ступных деталей и узлов. Правда, в некоторых конструкциях применены инте­гральные микросхемы, но только там, где без них нельзя получить желаемого-эффекта, а сами микросхемы выбраны из наиболее распространенных.

Безусловно, многие из описанных устройств могут быть использованы не-только з условиях клуба. Их будет интересно построить и сельскому радиос-любителю, работающему самостоятельно.

Отзывы и пожелания направляйте по адресу: 101000, Москва, Почтамт,, а/я 693, издательство «Радио и связь», редакция научно-популярной литератур» и массовой радиобиблиотеки.

Автор

Антенны для радиовещательных приемников и телевизоров Наружная антенна

Среди некоторых радиолюбителей бытует мнение, что наружные ан­тенны необходимы были только старым детекторным и ламповым приемникам, а современные высокочувствительные транзисторные и ламповые приемники и радиолы могут хорошо работать с небольшим отрезком провода, вставленным в антенное гнездо, или на внутреннюю магнитную или штыревую антенну. Ко-. нечно, современный приемник может принимать на внутреннюю антенну даже очень дальние станции, но качество его работы часто бывает невысоким. При­чиной этого являются внутренние шумы приемника и внешние помехи, «заби­вающие» полезный сигнал. Чтобы уменьшить влияние внутренних шумов, нужно работать с хорошей внешней антенной. На практике это подтверждается тем, что нередко простой приемник с наружной антенной работает лучше высоко­качественного с внутренней антенной.

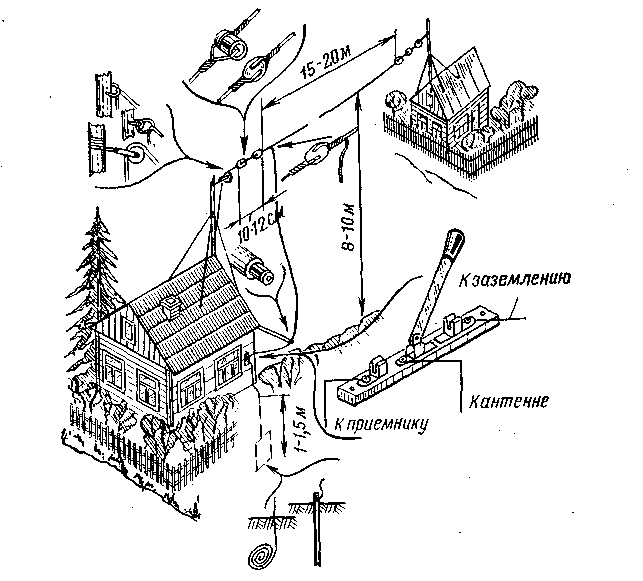

Для приема радиосигналов в диапазонах длинных (ДВ), средних (СВ) и коротких (KB) волн хорошими приемными свойствами обладают наружные Г- и Т-образные антенны. Устройство Г-образной антенны показано на рис. 1.0ба типа антенн состоят из горизонтальной ветви — собственно антенны — и вер­тикальной — снижения антенны. Горизонтальную ветвь натягивают между двумя опорами на высоте 8 — 10 м от земли. Чтобы предотвратить утечку токов, на­веденных в антенне, ее изолируют в точках подвеса цепочкой из двух фарфо­ровых изоляторов. У хорошей наружной антенны длина горизонтальной ветви ее должна быть меньше 15 — 20 м. Для изготовления антенны можно использо­вать медный провод диаметром 1,5 — 3 мм, однако лучше всего для этой цели использовать специальный антенный канатик, свитый из нескольких жил мед­ной проволоки. При этом горизонтальная и вертикальная ветви Г-образной атенны должны быть выполнены из одного куска провода или канатика. Сни­жение к Т-образной антенне обязательно припаивают.

Установку наружной антенны начинают с выбора места. Желательно, чтобы горизонтальная часть антенны располагалась над ровной поверхностью земли, свободной от деревьев и построек, или, по крайней мере, возвышалась над ни­ми. Расстояние от крыши до горизонтальной ветви антенны должно быть не менее 2 — 3 м. Запрещается устанавливать антенну на расстоянии ближе 10 м от высоковольтных линий электропередачи или радиотрансляционных линий, а также использовать для крепления антенны столбы и стойки воздушных линий электропередачи и связи.

Чаще всего один конец (ближний) горизонтальной ветви антенны прикреп­ляют к деревянному шесту, установленному на крыше дома, второй (дальний) — к дереву или такому же шесту на крыше соседнего дома. Длина шестов на крышах домов должна быть 2,5 — 3 м, диаметр комля — 8 — 10 ом, а вершин — 5 — 8 см. Шесты закрепляют на крыше тремя или четырьмя оттяжками из сталь­ной проволоки диаметром около 3 мм.

Если в качестве второй опоры приходится использовать дерево, то привя­зывать антенну непосредственно к стволу не следует, так как в ветреную по­году она может оборваться. В этом случае к стволу привязывают блок, через который перекидывают просмоленную веревку с грузом на конце. Подбирая массу груза, регулируют натяжение антенны. Место привязки блока выбирают с таким расчетом, чтобы натянутая антенна располагалась горизонтально.

Снижение антенны вводят внутрь дома через отверстие в стене или не­подвижной части оконной рамы, просверленное с наклоном в наружную сто­рону. На наружной стене дома рядом с лрасверлемным отверстием устанавли­вают грозовой переключатель, необходимый во всех случаях использования наружной антенны для защиты приемника от статического электрического за­ряда, скапливающегося в ней под действием атмосферного электричества и во время грозы.

Грозопереключатель представляет собой рубильник, с помощью которого снижение антенны может быть отсоединено от приемника и «заземлено». Между ножом рубильника и нижним заземляемым зажимом имеется искровой проме­жуток. Когда приближается гроза, то приемник необходимо выключить, а нож грозового переключателя переключить в нижнее положение. В этом случае за­ряд, возникший на антенне, через грозопереключатель стечет в землю, минуя приемник. «Заземлять» наружную антенну грузопереключателем следует всякий раз, когда приемником не пользуются в течение длительного времени, напри­мер, ночью.

Грозопереключатель с приемником соединяют изолированным проводом. В просверленное в стене отверстие со стороны улицы вставляют фарфоровую втулку с воронкой, а со стороны помещения — такую же фарфоровую трубку. Затем в отверстие помещают кусок резиновой или полихлорвиниловой трубки, через которую и пропускают провод от грозопереключателя к антенному гнезду приемника.

Для наружной антенны лучше всего использовать готовый антенный набор № 2, в который входят антенный канатик, изоляторы, грозопереключатель и все другие необходимые детали и материалы, а также инструкции по установ­ке антенны.

Надежное заземление лучше всего сделать самостоятельно, закопав в землю на глубину, где всегда влажно, большой моток проволоки или металлический предмет размерами около 0,5X1 м, к которому предварительно прочно припаивают провод диаметром 1,5 — 3 мм. Этот провод ведут кратчайшим путем по стене дома, прикрепляя его к ней скобками или гвоздями. Если в здании есть водопровод, то в крайнем случае его труба может быть использована для под­ключения заземления. Для этого трубу в удобном месте, наиболее близком к приемнику, тщательно зачищают и присоединяют провод заземления либо ме­таллическим хомутиком, либо проволочным бандажом.

Внешняя антенна позволяет даже на относительно простые ламповые при­емники уверенно принимать сигналы станций Центрального радиовещания на расстоянии сотен и тысяч километров. При совместной работе с приемниками более высокого класса результаты получаются выше.

Правда, иногда бывает и так, что работа приемника ухудшается при под­ключении к приемнику наружной антенны. Это случается, как правило, с тран­зисторными переносными и карманными приемниками. При этом, с одной сторо­ны, число принимаемых станций резко возрастает, а с другой, — станции меша­ют одна другой. Происходит это потому, что транзисторные приемники обладают очень высокой чувствительностью. При использовании наружной антенны, когда напряжение сигналов всех станций увеличивается примерно в 10 — 20 раз по сравнению с напряжением при работе с внутренней, приемник начинает рабо­тать с перегрузкой. Кроме того, начинает сказываться существенный недостаток приемников с преобразователем частоты на од­ном транзисторе — наличие большого числа по­бочных каналов приема по гармоникам частоты гетеродина. В результате вместо улучшения на­блюдается ухудшение качества приема.

Устранить указанные недостатки транзис­торных приемников при работе с наружной ан­тенной можно путем небольшой доработки. До­статочно лишь впаять в приемник проводник длиной 15 — 20 см, соединяющий гнезда антен­ны и заземления приемника между собой и одновременно охватывающий двумя-тремя вит­ками ферритовый стержень магнитной антенны и основное колено выдвижной штыревой ан-тенны (рис. 2). Все ранее существовавшие в приемнике соединения магнитных антенн ДВ и СВ и штыревой антенны KB с гнездом А нужно отключить. Как показывает практика, такое несложное усовершенствова­ние транзисторного приемника позволяет значительно улучшить качество его работы, увеличить число принимаемых дальних станций.

Антенны с переизлучением

При всех своих преимуществах наружным антеннам свойственны слож­ность в установке и ряд неудобств в эксплуатации. Во-первых, для ввода сни­жения и заземления необходимо сверлить или долбить наружные стены. Во-вто­рых, требуется постоянно принимать меры предосторожности против поврежде­ния приемника атмосферным электричеством или ударом молнии. В-третьих, приемник оказывается «привязанным» двумя толстыми проводниками к месту ввода снижения антенны и заземления. Если для стационарных сетевых при­емников все это приемлемо, то для портативных и карманных транзисторных приемников — нет.

А нельзя ли применить наружную антенну совместно с портативным при­емником, не пользуясь соединительными проводниками антенны и заземления? Оказывается, можно. Например, если соединить накоротко между собой сниже­ние наружной антенны и заземление, как показано на рис. 3, то ток с частотой принимаемых сигналов будет создавать электромагнитное поле вблизи этого соединительного проводника. Причем оказывается, что напряженность электро­магнитного поля на некотором расстоянии от проводника в несколько раз боль­ше напряженности поля, создаваемого радиостанцией в месте приема. Происхо­дит как бы прием и переизлучение сигналов станций соединительным провод­ником. Если вблизи проводника поместить приемник с внутренней антенной, то он будет улавливать энергию, не только излучаемую принимаемой станцией, но и переизлучаемую. Например, при использовании штыревой антенны, располо­женной в 30 — 50 см от соединительного проводника, переизлучение в энергии в диапазоне KB может увеличить напряжение сигнала на входе приемника в 3 — 4 раза. Антенну приемника располагают параллельно соединительному проводнику.

Использование рассмотренного варианта применения наружной антенны дает наилучший эффект в диапазоне KB, а на СВ и ДВ результат получается не­сколько хуже. Дело в том, что на СВ и ДВ применяют магнитные антенны, которые реагируют на магнитную составляющую электромагнитного поля. Для того чтобы приемник с внутренней магнитной антенной хорошо принимал пере­излучение наружной антенны, необходимо проводник, соединяющий антенну и заземление, выполнить в виде рамки, показанной на рис. 4. Рамку делают в форме квадрата с диагональю 1000 — 1200 мм из проволоки диаметром 2,5 — 3 мм и закрепляют на стене здания снаружи на фарфоровых изоляторах. Рамка пе­реизлучателя должна быть размещена так, чтобы магнитная антенна приемника приходилась примерно против центра рамки, на расстоянии 50 — 80 см от ее плоскости. При этом следует иметь в виду, что наибольшая громкость приема соответствует случаю, когда ось магнитной антенны перпендикулярна плоскости рамки.

Применение наружной антенны с переизлучателем позволяет значительно улучшить работу портативных и карманных транзисторных приемников.

Нередко радиолюбители допускают ошибку, полагая, что качество работы приемника будет тем лучше, чем более мощный сигнал действует на его входе. Но это справедливо лишь до известного предела. Сигнал чрезмерно большой мощности на входе приемника приводит к перегрузке, вызывая заметные иска­жения сигнала. Если же и селективность приемника не очень высока, то появ­ляются дополнительные помехи, обусловленные нелинейными искажениями и перекрестными помехами. Поэтому желательно при использовании эффектив­ных антенн дополнительно применять меры по улучшению частотной селектив­ности приемника.

В радиолюбительской литературе описано много различных устройств, улуч­шающих качество приема. Например, дополнительные резонансные усилитель­ные приставки, сложные входные многоконтурные устройства и т. п. При этом зачастую приходится серьезно переделывать приемник, что не всегда возмож­но. Качество работы приемника можно улучшить без его переделки, если применить дополнительную рамочную антенну с переизлучением, которая улучшает не только чувствительность приемника, но и за счет резонансных свойств — частотную селективность.
