Материал: Метрология. методические указания к выполнению лабораторных работ для студентов направления 13.03.01 «Теплоэнергетика и теплотехника». Надеев А.А

Для управления параметрами влагомера микропроцессорный блок снабжён алфавитно-цифровым индикатором и клавиатурой.

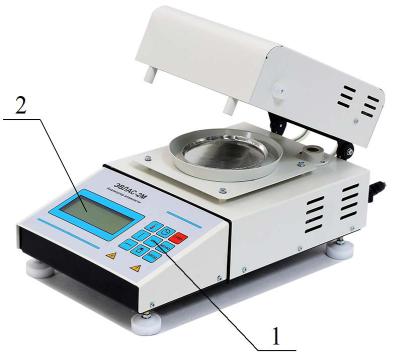

Рис. 2.1. Общий вид влагомера «ЭВЛАС-2М»:

1 – алфавитно-цифровой индикатор; 2 – клавиатура

16

Расположение кнопок на клавиатуре анализатора влажности представлено на рис. 2.2.

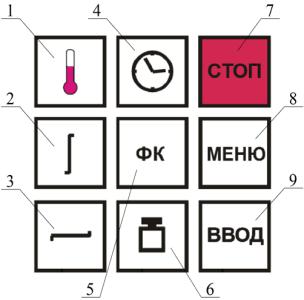

Рис. 2.2. Расположение кнопок на клавиатуре

Функциональное назначение кнопок:

– кнопка 1 – установка температуры рабочих режимов в сушильной ка-

мере;

–кнопка 2 – установка значения порога срабатывания влагомера;

–кнопка 3 – установка значения опроса влагомера;

–кнопка 4 – установка времени высушивания пробы (режим «Тай-

мер»);

–кнопка 5 – переключение увеличения / уменьшения при установке значения порога, опроса, температуры;

–кнопка 6 – выбор градуировочной гири (5 г или 10 г);

–кнопка 7 – прерывание программы измерения влагомера;

–кнопка 8 – выбор параметра отключения влагомера («Таймер» или «Порог»);

–кнопка 9 – ввод данных.

Использование анализатора влажности

Порядок работы с анализатором влажности «ЭВЛАС-2М» включает следующие пункты:

1. Подготовка влагомера к работе.

Установить влагомер на ровной устойчивой площадке, где обеспечивается удобство работ, и соблюдаются условия эксплуатации. Регулировкой высоты опорных ножек влагомера установить его в горизонтальное полож е-

17

ние с использованием уровня. Выключатель питания установить в положение «ВЫКЛЮЧЕНО». Подсоединить шнур питания к розетке сети.

2. Подготовка проб материала.

Все анализируемые материалы при проведении анализа должны быть однородными по влажности и температуре.

Нормальные условия подготовки проб:

–температура окружающего воздуха 20 ± 2 °С;

–относительная влажность воздуха до 80% при 25 °C;

–атмосферное давление 630…795 мм рт. ст.

3. Прогрев влагомера.

Для обеспечения нормального функционирования влагомер должен быть прогрет в течение 30 мин. Время прогрева задано программно.

После подачи напряжения питания установкой выключателя питания в положение «ВКЛЮЧЕНО» на индикатор выводится версия программного обеспечения, наименование модели влагомера и его заводской номер. Через 2 с после этого выводится сообщение «ПРОГРЕВ».

Нажмите кнопку 9. На индикатор выводится сообщение «ПОСТАВЬТЕ ЧАШУ И ГИРЮ. НАЖМИТЕ ВВОД». Откройте сушильную камеру, поставьте на крестовину взвешивающего устройства пустую чистую чашу для проб, поместите гирю массой 5 г в центр чаши, нажмите кнопку «ВВОД».

В сушильной камере включается нагреватель, на индикатор выводитс я текущее время прогрева и сообщение «ПРОГРЕВ». Через 30 мин нагреватель автоматически выключается, окончание прогрева сопровождается прерывистым кратковременным звуковым сигналом, и на индикатор выводится сообщение «Т °C. ОПРОС ПОРОГ» с предварительно выставленными значениями. Уберите чашу с гирей из сушильной камеры. Закройте сушильную камеру.

Прерывание полной программы прогрева осуществляется кнопкой 8. 4. Подготовка к измерению.

Кнопкой 8 установите нужный Вам параметр отключения: «Таймер» или «Порог».

При выборе параметра отключения «Таймер» кнопкой 1 выставьте нужную Вам температуру, а кнопкой 4 выставьте время, в течение которого будет высушиваться Ваша проба. Если Вы выставите знак «оо» при выборе времени – влагомер будет высушивать Вашу пробу бесконечно долго.

При выборе параметра отключения «Порог» кнопкой 1 выставьте нужную Вам температуру, при которой будет высушиваться Ваша проба, кнопкой 3 выставьте необходимое Вам значение опроса, а кнопкой 2 – порог срабатывания. Если значение порога срабатывания равно 0,00 % – влагомер будет работать в автоматическом режиме.

Переключение увеличения/уменьшения при установке значения порога, опроса, температуры осуществляется кнопкой 5.

18

Нажмите кнопку 9. На индикатор выводится установленные параметры

исообщение «ПОСТАВЬТЕ ЧАШУ. НАЖМИТЕ ВВОД».

5.Тарирование и градуирование взвешивающего устройства влаго-

мера.

Откройте сушильную камеру. Поставьте на крестовину взвешивающего устройства пустую чистую чашу для проб.

Закройте сушильную камеру, нажмите кнопку 9. На индикатор выводится сообщение «ЖДИТЕ». По окончании измерения массы чаши на индикатор выводится сообщение «ПОСТАВЬТЕ ГИРЮ 5000 мг. НАЖМИТЕ ВВОД».

Откройте сушильную камеру, поместите гирю массой 5 г (класс точн о- сти гири не хуже II (F1)) в центр чаши для проб. При массе пробы более 6 г градуирование необходимо осуществлять гирей массой 10 г. Выбор гири осуществляется кнопкой 6.

Закройте сушильную камеру, нажмите кнопку «ВВОД». На индикатор выводится сообщение «ЖДИТЕ». По окончании измерения массы гири на индикатор выводится на 3-4 секунды сообщение «ПОСТАВЬТЕ ПРОБУ».

Откройте сушильную камеру, уберите гирю с чаши.

6.Процесс измерения.

Снимите чашу со взвешивающего устройства влагомера и поставьте её на чистую ровную поверхность. Поместите в чашу пробу, рав номерно распределив её по поверхности чаши. Поставьте чашу с пробой на крестовину взвешивающего устройства и нажмите кнопку 9. На индикатор выводится значение массы навески в мг и сообщение «НАЖМИТЕ ВВОД». Если масса навески отличается от указанной в методике выполнения измерений, снимите чашу, увеличьте или уменьшите массу навески и поставьте чашу обратно.

Закройте сушильную камеру, дождитесь устойчивых показаний влагомера, нажмите и удерживайте кнопку 9 до очистки индикатора.

Подтверждение выполнения команд осуществляется кратковременным звуковым сигналом.

Через определённый промежуток времени, определяемый рабочим режимом, в сушильной камере включится нагреватель, а на индикатор выв о- дится текущее время измерения, текущее значение массовой доли влаги в %, температура в сушильной камере и параметр отключения.

По окончании анализа нагреватель автоматически выключается, выдаётся прерывистый кратковременный звуковой сигнал и на индикатор выв о- дится результат измерения в % и значение общего времени измерения.

Для проведения следующего измерения откройте сушильную камеру, уберите с крестовины взвешивающего устройства чашу с высушенн ой пробой, нажмите кнопку 8 и выполните действия, определённые пунктами 5 и 6.

ВНИМАНИЕ!

19

ИНТЕРВАЛ ВРЕМЕНИ МЕЖДУ ДВУМЯ ПОСЛЕДОВАТЕЛЬНЫМИ ИЗМЕРЕНИЯМИ ДОЛЖЕН СОСТАВЛЯТЬ НЕ МЕНЕЕ 5 МИН, ПРИ ЭТОМ СУШИЛЬНАЯ КАМЕРА ДОЛЖНА БЫТЬ ОТКРЫТА, ЧАША ДЛЯ ПРОБ С КРЕСТОВИНЫ СНЯТА.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИЗМЕНЯТЬ МАССУ НАВЕСКИ В ЧАШЕ, НАХОДЯЩЕЙСЯ НА КРЕСТОВИНЕ ВЗВЕШИВАЮЩЕГО УСТРОЙСТВА.

Прерывание программы измерения осуществляется нажатием и удерживанием кнопки 7.

Для отключения питания установите выключатель питания в полож е- ние «ВЫКЛЮЧЕНО».

Методика определения влажности анализатором влажности «ЭВЛАС-2М»

Существуют два варианта определения влажности твёрдых (сыпучих, порошкообразных, мелкокусковых) веществ гравиметрическим методом: термическая сушка и поглощение влаги осушителями. В анализаторе влажности «ЭВЛАС-2М» применяется первый метод. В данном случае о содержании влаги в твёрдом веществе судят по уменьшению массы образца после продолжительной воздушно-тепловой сушки в сушильной камере до постоянной массы или заданного порогового значения.

Количественным параметром, отражающим наличие в материале влаги, является влажность W , %. Она вычисляется влагомером автоматически по формуле

где Mв , Mс – масса влажного и масса абсолютно сухого материала, соответственно, г.

Порядок выполнения работы

1.Ознакомиться с измерительным прибором (анализатором влажности «ЭВЛАС-2М»), принципом его работы и методикой измерения влажности .

2.Подготовить высушиваемый твёрдый материал – силикагель со средним эквивалентным диаметром частиц 3,8 мм.

3.Подготовить влагомер к работе. Установить параметр отключения «Порог».

Установить температуру высушивания пробы 160 °C, значение опроса

–28 сек., порог срабатывания – 0,02 %.

4.Произвести измерение влажности силикагеля. Масса одной пробы должна составлять 4,5 ± 0,5 г. Общее количество проб – 16.

20
