Материал: Методичка 5083 Оформление проекта

Приложения

Приложение П.1

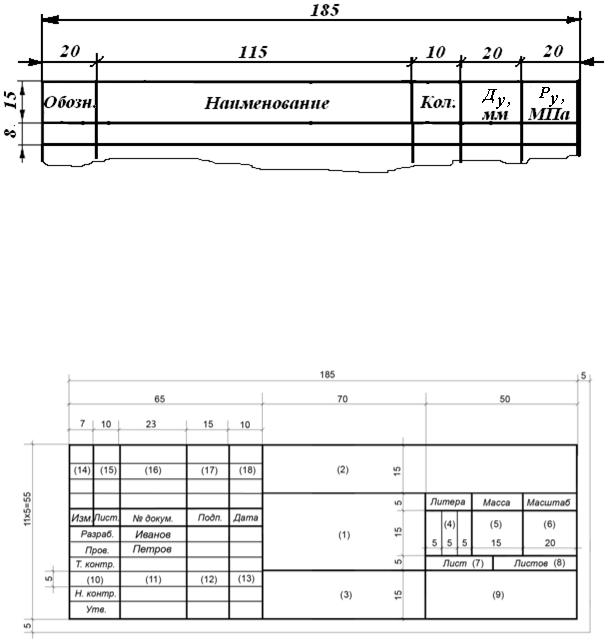

Оформления надписи «Таблицы штуцеров»

Приложение П.2

Основная надпись первого листа чертежа

21

Приложение П.3

Основная надпись первого листа спецификации

Приложение П.4 Основная надпись последующих листов чертежей и спецификаций

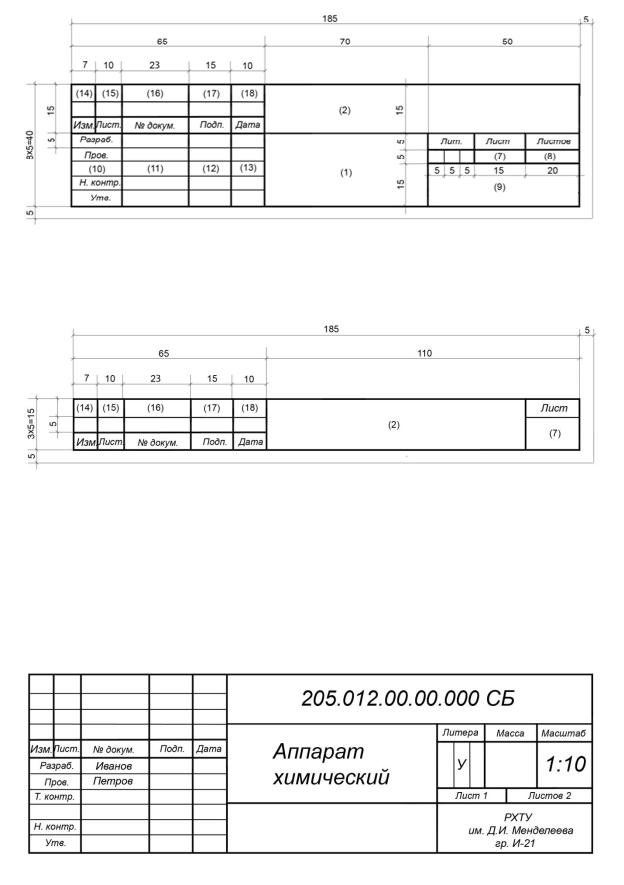

Приложение П.5 Образец заполнения основной надписи для чертежей к курсовому

проекту «Химический аппарат с механическим перемешивающим устройством»

22

Приложение П.6 Образец заполнения основной надписи для первого листа спецификации

к курсовому проекту «Химический аппарат с механическим перемешивающим устройством»

Приложение П.7 Образец заполнения основной надписи для второго и последующих

листов спецификации к курсовому проекту «Химический аппарат с механическим перемешивающим устройством»

Приложение П.8

Дополнительная надпись чертежа

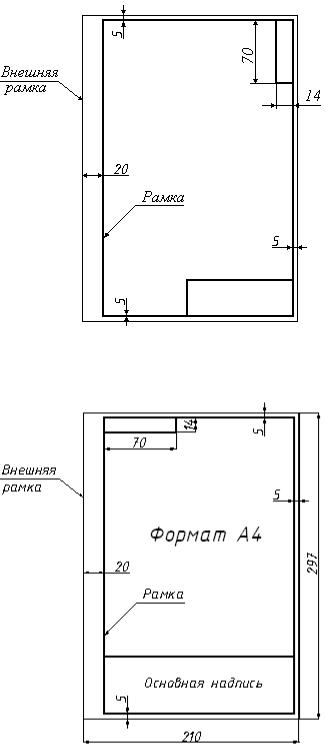

а) – горизонтальное расположение листа

23

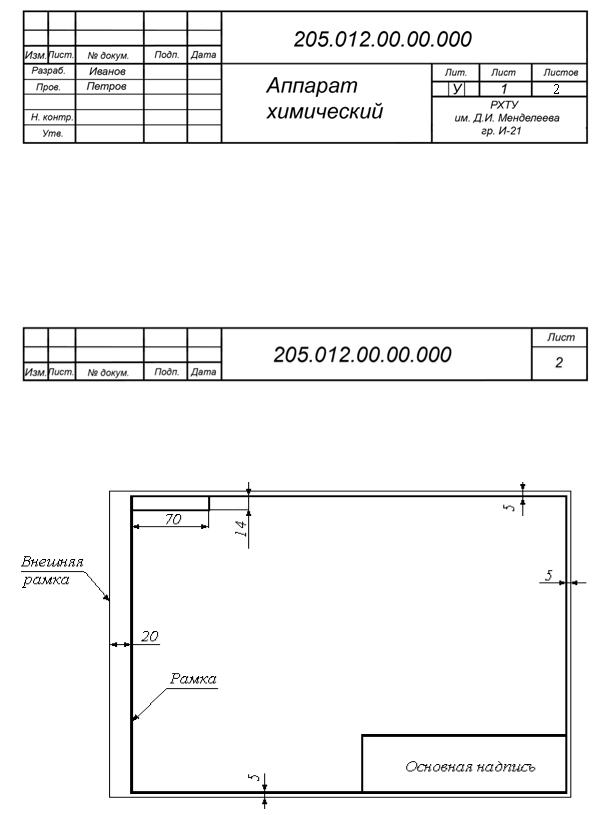

Продолжение Приложения П.8

б) – вертикальное расположение листа

в) – дополнительная надпись на формате А4

24

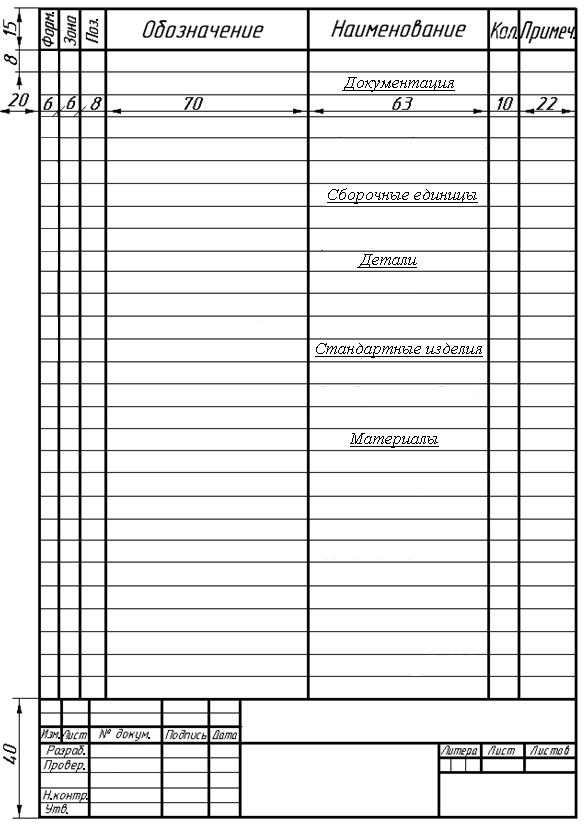

Приложение П.9 Заглавный лист формы спецификации с разделами

25
