Продолжение табл. 2-7

Диаметр кожуха, мм

Наружный диаметр труб dн, мм

Число ходов по трубам nх

Cп

Cз

Cб

C

Наруж-ный

Внутренний

-

800

20

1

0,973

0,776

0,894

0,675

2

0,961

0,731

0,861

0,605

4

0,936

0,745

0,600

6

1,039

0,737

0,659

25

1

1,004

0,743

0,894

0,667

2

0,990

0,729

0,883

0,637

4

0,964

0,743

0,633

6

1,023

0,743

0,671

-

1000

20

1

0,967

0,787

0,928

0,706

2

0,958

0,780

0,928

0,693

4

0,938

0,782

0,681

6

1,019

0,784

0,741

25

1

0,965

0,772

0,916

0,682

2

0,953

0,761

0,905

0,656

4

0,928

0,773

0,649

6

1,035

0,766

0,718

-

1200

20

1

0,968

0,762

0,939

0,693

2

0,961

0,756

0,928

0,674

4

0,946

0,764

0,671

6

1,044

0,756

0,732

25

1

0,989

0,698

0,939

0,648

2

0,979

0,742

0,928

0,674

4

0,960

0,753

0,671

6

1,043

0,747

0,723

Таблица 2-8

Число рядов труб в пучке Z , в окнах перегородок Zв.п и между плоскостями, проходящими через кромки перегородок Zп

Диаметр кожуха, мм

Наружный диаметр труб dн, мм

Число ходов по трубам nх

Z

Zп

Zв.п

Наруж-ный

Внутренний

159

-

20

1

5

3

1

25

1

5

3

1

273

-

20

1

9

5

2

25

1

7

3

2

325

-

20

1

11

5

3

2

10

4

3

25

1

9

3

3

2

8

2

3

426

400

20

1

15

7

4

2

14

6

4

25

1

11

5

3

2

10

4

3

630

600

20

1

21

11

5

2

20

10

4

18

8

6

18

12

3

25

1

17

9

4

2

16

8

4

14

6

6

14

10

2

Продолжение табл. 2-8

Диаметр кожуха, мм

Наружный диаметр труб dн, мм

Число ходов по трубам nх

Z

Zп

Zв.п

Наруж-ный

Внутренний

-

800

20

1

29

15

7

2

28

14

4

26

12

6

26

16

5

25

1

23

13

5

2

22

12

4

20

10

6

20

12

4

-

1000

20

1

37

19

9

2

36

18

4

34

16

6

34

20

7

25

1

29

15

7

2

28

14

4

26

12

6

26

16

5

-

1200

20

1

45

23

11

2

44

22

4

42

20

6

42

26

8

25

1

35

19

8

2

34

18

4

32

16

6

32

20

6

ПРИЛОЖЕНИЕ III

В приложении III даны основные конструктивные характеристики кожухотрубных тепплообменных аппаратов с плавающей головкой и с U-образными трубами.

Рис. 3-1. Двухходовой кожухотрубчатый теплообменник с плавающей головкой:

1 - крышка распределительной камеры; 2 - распределительная камера; 3 - неподвижная трубная решетка; 4 - кожух; 5 - теплообменная труба; 6 - поперечная перегородка; 7 - подвижная трубная решетка; 8 - задняя крышка кожуха; 9 - крышка плавающей головки; 10 - опора; 11 - катковая опора трубного пучка

Рис. 3-2. Кожухотрубчатый теплообменник с U-образными теплообменными трубами:

1 - распределительная камера; 2 - трубная решетка; 3 - кожух; 4 - теплообменная труба; 5 - поперечная перегородка; 6 - крышка кожуха; 7 - опора; 8 - катковая опора трубного пучка

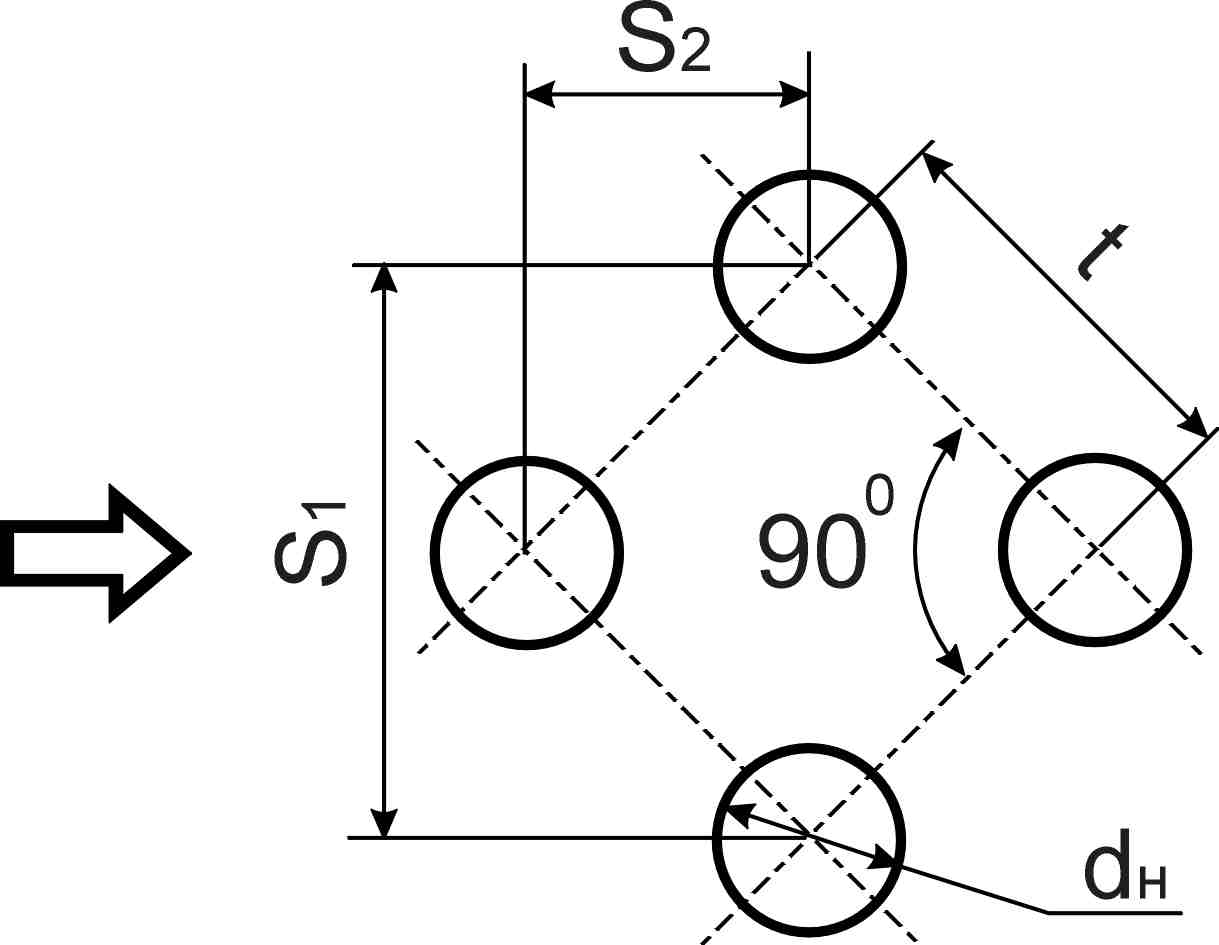

Рис. 3-3. Схема расположения труб в пучке

Таблица 3-1

Геометрические характеристики расположения труб в пучке

Наружный диаметр труб dн, мм

t, мм

Поперечный шаг труб S1, мм

Продольный

шаг труб S2, мм

20

26

36,8

18,4

25

32

45,3

22,65

Таблица 3-1а

Схемы движения теплонеосителей и положение перегородок в распределительной камере и задней крышке теплообменного аппарата

Число ходов по трубам

Распределительная камера

Задняя крышка

2

4

Таблица 3-2

Поверхности теплообмена ТА и проходные сечения трубного и межтрубного пространства

Диаметр кожуха, мм

Наружный диаметр труб dн, мм

Число ходов по трубам

nх

Площадь проходного сечения f.102, м2

Площадь поверхности теплообмена F2) при длине труб l (мм)

Наруж-ный

Внут-ренний

Одного хода по трубам

В вырезе перего-родки

Между

перегородками

3000

6000

9000

325

-

20

2

0,7

1,2

2,0

13

26

-

25

0,7

2,2

10

20

-

426

400

20

2

1,2

2,0

3,3

23

46

-

25

1,4

1,9

3,3

19

38

-

530

500

20

2

2,0

3,1

5,4

38

76

-

25

2,3

3,0

5,0

31

62

-

630

600

20

2

3,0

4,8

8,2

-

117

176

4

1,3

-

107

160

25

2

3,4

4,3

7,4

-

96

144

4

1,5

-

86

129
