Таблица 3.9
l, м |
f=p(l),МПа |
l, м |
f=p(l),МПа |
30000 |
4,29 |
37000 |
4,093805 |
32333,33 |
4,225614 |
39333,33 |
4,026282 |
34666,67 |
4,160231 |
41666,67 |
3,957608 |
|
|
p |
|
= |
p2 − |
Q2 |
|
λ l |
|
|
|
|||
|
|
5 |
2 |
5 |
5 |
, |
(3.34) |
|||||||
|
|
|
|
|
4 |
A2 |
|
D5 |
||||||
|
|
|
|
|
|
|
|
|
|
5 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|||||
p |
= (3,89 106 )2 |
− |
|
0,82 |
|
|
0,0201 25000 =3,446МПа |
|||||||
(9,7 10−5 )2 |
||||||||||||||
4 |
|
|
|
|
|
|
0,4025 |
|
||||||
|
|
|
|
|
|
|
|
|||||||
Результаты расчета давления по участку l5 представлены в табл. 3.10.
Таблица 3.10 |
|
|
|
l, м |
f=p(l),МПа |
l, м |
f=p(l),МПа |
44000 |
3,89 |
56500 |
3,674814 |
48166,67 |
3,819619 |
60666,67 |
3,600228 |
52333,33 |
3,747916 |
64833,33 |
3,524064 |
В результате расчетов невязка давления в точке p5, рассчитанная по формуле (3.34) и (3.29) составляет менее 1%, поэтому расчет по линии и l4 - l5 считаем верным.
18. По результатам расчетов строится графическая зависимость давления от продольной координаты трубопровода (см. рис. 3.4).
44
p, МПа
45
L, м
Рисунок 3.4 - Распределение давления по участкам трубопроводной системы
4 Требования к оформлению курсового проекта
Все расчеты представляются в напечатанном или рукописном виде на листах формата А4 с одной стороны. Титульный лист выполняется обязательно в напечатанном виде в соответствии с приложением. Студентом оформляется лист задания и подписывается у преподавателя. Пояснительная записка выполняется соответствии с приложением СТП ВГТУ 62 - 2007. Последовательность расчетов выполняется в соответствии с примерами (см. главу 3).
При оформлении работы в напечатанном виде использовать шрифт Time New Roman, размер шрифта - 14, интервал полуторный, поля: левое – 3см, правое – 2 см, верхнее – 2 см, нижнее – 3 см, нумерация страниц сквозная, номер страницы в нижней части страницы, центровка текста
– по ширине (первая страница нумеруется, но номер не проставляется).
Графическая часть выполняется на бумаге (формат A3) и оформляется по ГОСТ и подшивается к основной работе.
Пояснительная записка должна быть сшита в единый документ скоросшивателем или при помощи других средств.
Несшитый курсовой проект к защите не допускается.
Результаты расчетов по формулам представляются в виде таблиц. Расчетные формулы сопровождаются комментариями, в которых должен быть понятен ход вычислений со всеми промежуточными и конечными результатами.
Работа должна быть выполнена аккуратно, без следов посторонних веществ на листах. Для исправлений допускается использовать корректор белого цвета и пишущую ручку черного цвета. Чернила других цветов не использовать.
46
Взащиту курсового проекта входит:
•вывод формулы для расчета эквивалентного газопровода;
•расчет и построение графической зависимости давления в трубопроводе от продольной координаты;
•расчет и построение графической зависимости давления в трубопроводной сети низкого давления (конечные потребители);
•ответ на теоретический вопрос из третьей главы;
•оформление курсового проекта в соответствии с требованиями.
Защита курсового проекта осуществляется в сроки до начала экзаменационной сессии. После установленного срока защита возможна только по уважительным причинам.
Заключение
Методические указания предназначены для выполнения курсового проекта по теме: «Гидравлический расчет сложных газопроводов» для студентов четвертого-пятого курсов очной и заочной формы обучения. В результате выполнения данной работы студент получит основные навыки по расчету сложных газопроводов низкого и высокого давления. Познакомится с теоретическими сведениями по данной тематике. В дальнейшем полученные сведения будут использованы для написания выпускной квалификационной работы.
Расчеты в курсовом проекте являются основополагающим для проектирования систем трубопроводного транспорта в целом, а также рассчитанные зависимости являются исходными данными для проектирования энергетических систем газового хозяйства.
47
ПРИЛОЖЕНИЕ А

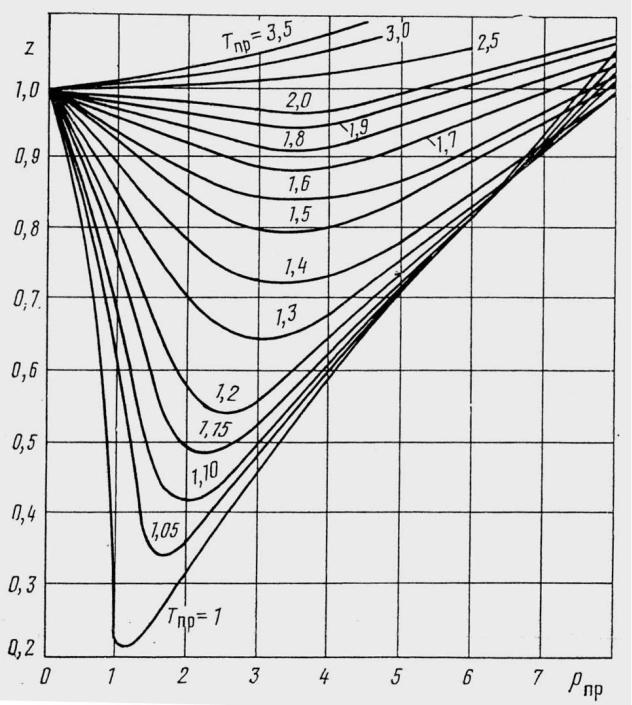

НОМОГРАММА РАСЧЕТА КОЭФФИЦИЕНТА СЖИМАЕМОСТИ ПРИРОДНОГО ГАЗА Z (ОБЪЕМНОЕ СОДЕРЖАНИЕ МЕТАНА БОЛЕЕ 90%)
