Материал: Методические указания к выполнению контрольных работ по дисциплине «Физические основы обработки материалов резанием». Жачкин С.Ю., Симонова Ю.Э

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

d=3.5 см F 40 см2 I 192 см4			i	192	2.19
d=3.5 см F 40 см2 I 192 см4			i	40	2.19
				40
2	210	191;	0.21

2.19
2.19

100120ìÏà [ ]

0.2140

Критическая сила потери устойчивости стержня:

Pêð	2 EI			2 2 106 192	21485 214.8êÍ	215êÍ
	( l)	2	(2 210)2

ky	Pkp		215	2.15
	P	100

Окончательно принимаем d=3.5 см

4. ЗАДАНИЯ НА КОНТРОЛЬНЫЕ РАБОТЫ

Контрольная работа №1. Рассчитать оптимальные размеры сечения державки расточного резца из условий max = [ ] и перемещение вершины инструмента [ ] при условиях обработки, заданных на рисунке 1 и в таблице 1.

Контрольная работа №2. Рассчитать диаметр осевого инструмента исходя из условия устойчивости. Данные приведены на рисунке 2 и в таблице 2.

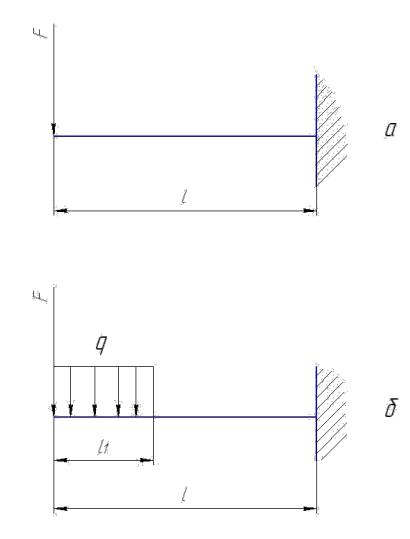

Рис. 1 Схема обработки для задачи 1

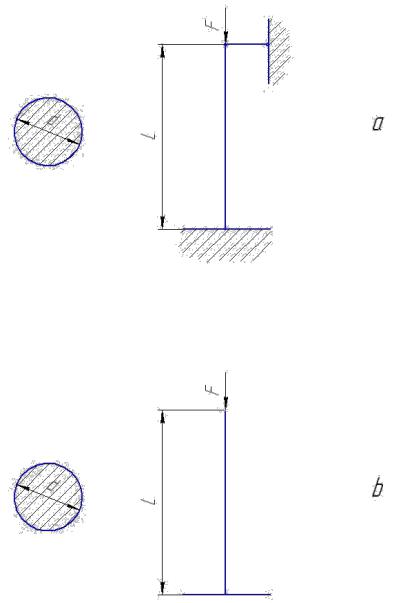

Рис. 2 Схема обработки для задачи 2

Таблица 1

Варианты заданий для задачи 1

группы№ заданий	№ варианта	.Рис							доп,	Ограничения							на
										Ограничения							на
								доп,		размеры				сечения,
						b,	h,	МПа	мм	размеры				сечения,
			l, м	l1, м	F, Н	b,	h,	МПа	мм	см
			l, м	l1, м	F, Н	см	см			см
						см	см					b				h
												b				h

	0	1а	0,1	-	2000	2	2	55	0,1	1	b	5			1	h	5
	1	1а	0,15	-	2400	2,5	2,9	62	0,15	1	b	5			1	h	5
	2	1а	0,2	-	2500	3	3,5	68	0,17	1	b	5			1	h	5
	3	1а	0,22	-	2750	3,2	3,5	71	0,19	1	b	5			1	h	5
	4	1а	0,24	-	2820	3,3	4	77	0,2	1	b	5			1	h	5
	5	1а	0,28	-	2910	3,4	4,2	82	0,21	1,2		b	8		1	h	5
	6	1а	0,3	-	2990	3,8	4,4	95	0,23	1,2		b	8		2	h	9
1	7	1а	0,05	-	3000	4	4,5	100	0,24	1,2		b	8		2	h	9
1	8	1а	0,08	-	3100	4,1	5	120	0,28	1,2		b	8		2	h	9
	8	1а	0,08	-	3100	4,1	5	120	0,28	1,2		b	8		2	h	9
	9	1а	0,12	-	3150	4,2	5,2	124	0,22	1,2		b	8		2	h	9
	10	1а	0,14	-	3170	4,3	5,5	111	0,26	2	b	9			2	h	9
	11	1а	0,16	-	3200	4,4	5,8	140	0,3	2	b	9			2	h	9
	12	1а	0,18	-	3220	4,5	6	128	0,31	2	b	9			2	h	9
	13	1а	0,19	-	3240	4,6	6,2	138	0,33	2	b	9			2	h	9
	14	1а	0,21	-	3250	4,7	6,5	150	0,35	2	b	9			2	h	9
	15	1а	0,23	-	3255	5	6,6	155	0,38	2	b	9			2	h	9
	0	1б	0,2	0,01	1000	3	4	170	0,41	1	b	5			1	h	5
	1	1б	0,25	0,015	1100	3,2	4,5	180	0,48	1	b	5			1	h	5
	2	1б	0,28	0,017	1200	3,5	4,8	190	0,58	1	b	5			1	h	5
	3	1б	0,3	0,02	1300	3,6	5,	210	0,62	1	b	6			2	h	9
	4	1б	0,31	0,022	1350	3,8	5,2	220	0,64	1	b	6			2	h	9
	5	1б	0,34	0,04	1400	3,9	5,3	228	0,69	1	b	6			2	h	9
	6	1б	0,35	0,034	1470	4	5,9	231	0,71	1	b	8			2	h	9
2	7	1б	0,37	0,038	1500	4,5	6	234	0,73	2	b	8			2	h	9
2	8	1б	0,38	0,045	1580	4,8	6,2	265	0,77	2	b	8			2	h	9
	8	1б	0,38	0,045	1580	4,8	6,2	265	0,77	2	b	8			2	h	9
	9	1б	0,39	0,049	1620	5,2	6,4	268	0,8	2	b	8			2	h	9
	10	1б	0,41	0,05	1690	5,6	6,7	272	0,81	2	b	8			2	h	9
	11	1б	0,42	0,059	1740	5,8	6,9	281	0,84	2	b	8			2	h	9
	12	1б	0,43	0,062	1780	5,9	7	283	0,86	1,5		b	9,5		2	h	9
	13	1б	0,44	0,065	2000	6	7,1	288	0,87	1,5		b	9,5		2	h	9
	14	1б	0,5	0,069	2320	6,2	7,3	300	0,87	1,5		b	9,5		2	h	9
	15	1б	0,5	0,012	2354	6	7,1	275	0,82	1,5		b	9,5		2	h	9

					Таблица 2
	Варианты заданий для задачи 2
№ группы	№ варианта	Рис.	L, м	F, кН		доп, МПа
заданий	№ варианта	Рис.	L, м	F, кН		доп, МПа
заданий
	0	2а	0,12	50		75
	1	2а	0,15	60		79
	2	2а	0,19	70		85
	3	2а	0,23	80		82
	4	2а	0,24	88		94
	5	2а	0,29	96		92
	6	2а	0,3	100		97
1	7	2а	0,4	110		102
1	8	2а	0,45	118		108
	8	2а	0,45	118		108
	9	2а	0,48	124		141
	10	2а	0,52	129		127
	11	2а	0,55	135		126
	12	2а	0,59	140		135
	13	2а	0,62	142		147
	14	2а	0,65	147		142
	15	2а	0,69	150		157
	0	2б	0,07	78		90
	1	2б	0,08	79		105
	2	2б	0,09	85		114
	3	2б	0,1	86		124
	4	2б	0,12	91		138
	5	2б	0,13	97		139
	6	2б	0,17	101		145
2	7	2б	0,18	107		157
2	8	2б	0,19	110		168
	8	2б	0,19	110		168
	9	2б	0,21	114		175
	10	2б	0,23	119		182
	11	2б	0,24	125		191
	12	2б	0,25	127		193
	13	2б	0,28	132		200
	14	2б	0,3	138		201
	15	2б	0,35	140		202

Таблица 4 – Размеры сечения державки
