Построение нелинейной модели

• модель системы управления с выделенными подсистемами

• нелинейная модель привода

• нижний и верхний пределы насыщения

блок Saturation: от до

блок Saturation1: от до

эти величины объясняются тем, что …

Сравнение линейной и нелинейной моделей

• структурная схема системы для сравнения линейной и нелинейной моделей

• скрипт для построения и оформления графиков

close(1);

figure(1);

subplot(2,1,1);

...

set(h(1),'LineWidth',1.5)

set(h(2),'LineWidth',1.5)

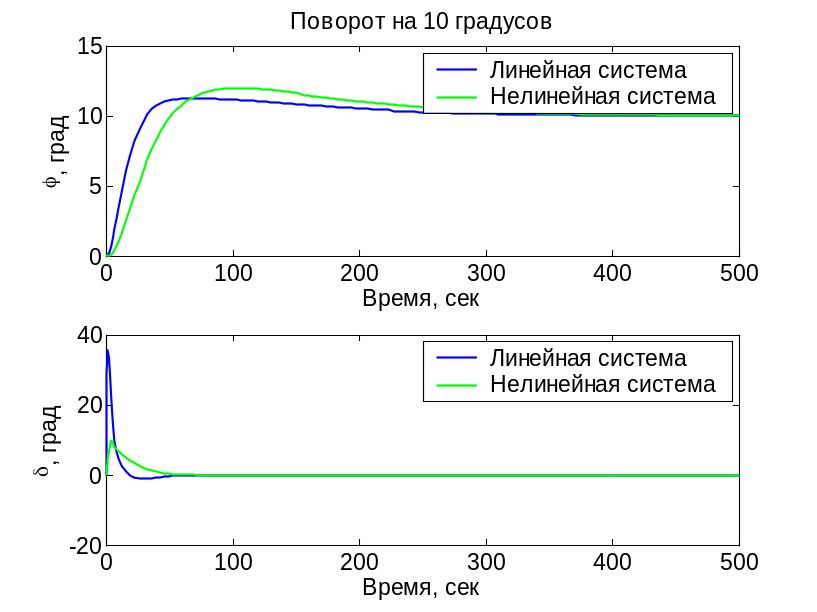

• переходные процессы при изменении курса на 10 градусов

• расхождение между результатами моделирования линейной и нелинейной системы объясняется тем, что …

• наибольшее влияние оказывает … (какая нелинейность?), потому что …

• в то же время … (что можно сказать о второй нелинейности?)

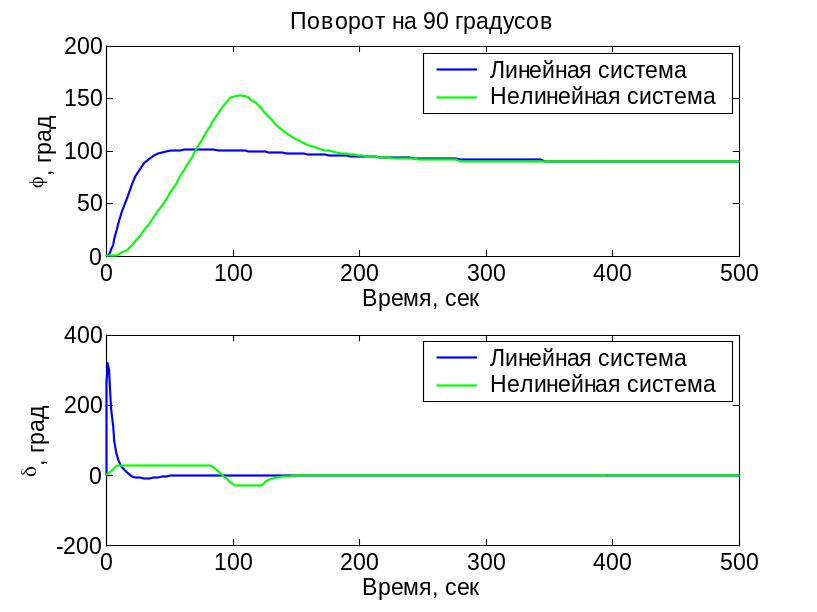

• переходные процессы при изменении курса на 90 градусов

• при больших углах поворота наблюдается существенное расхождение между процессами в линейной и нелинейной системах, потому что …

• в этом случае … (как влияют нелинейности?)

Библиографический список

1. Поляков К.Ю. Теория автоматического управления: www.kpolyakov.narod.ru: мет. указания: / К.Ю. Поляков, Санкт-Петербург, СПбМТУ, 2008.
