Материал: Методические указания к лабораторным работам по дисциплине «Устройства приема и передачи сигналов в СПЦС» для студентов специальности 090302 «Информационная безопасность телекоммуникационных систем». Поликарпов Э.Д., Манюхин В.А

на частоте помехи fП:

Se(fП)=К0/К(fП) . (1.2)

Зависимость избирательности ВЦ от расстройки помехи обычно имеет вид рис. 1. б.

Избирательные свойства ВЦ обычно оцениваются избирательностью по соседнему каналу, по зеркальному каналу и по каналу прямого прохождения (по прямому каналу). К избирательности входных цепей радиоприемников предъявляются высокие требования из-за большого числа мешающих сигналов.

Домашнее задание № 2

Изучить основные схемы ВЦ, их достоинства и недостатки.

Теоретические сведения

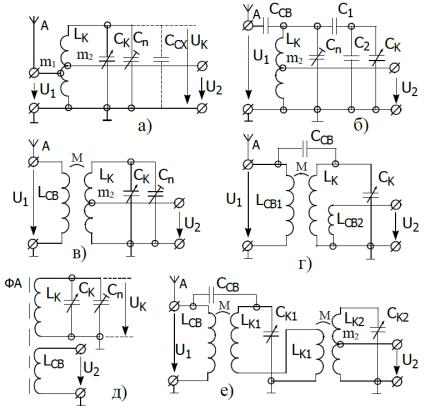

В большинстве современных приемников применяются одноконтурные ВЦ - с автотрансформаторной, емкостной, индуктивной (трансформаторной) и комбинированной связью контура ВЦ с антенной (рис. 2, а, б, в, г соответственно). На рис. 2 также показаны различные виды связи контура с нагрузкой (входом транзистора).

ВЦ с а в т о т р а н с ф о р м а т о р н о й связью с антенной (рис. 2, а) обычно используются для связи с несимметричными настроенными антеннами. Достоинство схемы - ее простота, недостаток - трудно обеспечить малую степень связи. На схеме обозначено:

m1=U1/ Uк - коэффициент включения антенны; m2=U2/ Uк - коэффициент включения нагрузки.

Коэффициенты включения (трансформации) в некоторых случаях зависят от частоты, поэтому на частоте f f0 они будут обозначаться m1(f) и m2(f).

4

где Сэ - полная емкость контура (аналогично выполняется подстройка и уменьшение коэффициента диапазона и для других ВЦ, изображенных на рис. 2).

ВЦ с т р а н с ф о р м а т о р н о й связью с антенной (рис. 2, в) используются для связи с несимметричными и симметричными, с ненастроенными и настроенными антеннами. Достоинства: степень связи может изменяться в широких пределах, частотная характеристика может быть как возрастающей, так и убывающей. Схема и конструкция ВЦ с трансформаторной связью несколько сложнее других.

ВЦ ск о м б и н и р о в а н н о й связью контура с антенной (рис. 2, г) имеет наиболее высокий коэффициент передачи и хорошее его постоянство по диапазону. Недостатки - схемная и конструктивная сложность. Большой коэффициент передачи за пределами рабочего диапазона ухудшает избирательность ВЦ по зеркальному каналу радиоприема.

ВЦ с м а г н и т н о й (ферритовой) антенной (рис. 2, д) содержит катушку индуктивности LК, намотанную на ферритовом сердечнике круглого или прямоугольного сечения, имеющем высокую магнитную проницаемость и достаточно большие размеры. Магнитная антенна реагирует на магнитную составляющую поля электромагнитной волны, в результате ослабляется мешающее действие промышленных помех в ближней зоне. Пространственная избирательность магнитной антенны позволяет устранить влияние мешающих радиостанций, если направление на них не совпадает с направлением прихода полезного сигнала.

При высоких требованиях к избирательности радиоприемника иногда применяют д в ух к о н т ур н ую ВЦ (рис. 2, е).

Перестройка ВЦ по диапазону рабочих частот

6

производится конденсатором переменной емкости СК

(рис. 2), реже - катушкой индуктивности LК.

Домашнее задание № 3

Изучить методику анализа ВЦ с ненастроенной антенной.

Теоретические сведения

Ненастроенные антенны обычно используются в перестраиваемых радиоприемных устройствах, работающих в диапазоне умеренно высоких частот (ДВ, СВ, КВ). Выходная проводимость ненастроенной антенны имеет комплексный характер, поэтому из антенной цепи в контур ВЦ вносится как активная, так и реактивная составляющие.

Активная составляющая увеличивает затухание контура, расширяя его полосу пропускания и ухудшая избирательность. Реактивная составляющая изменяет настройку контура, что вызывает искажения принимаемого сигнала (из-за разной передачи верхней и нижней боковых полос сигнала при расстройке), а при больших расстройках ВЦ - уменьшение усиления и потерю чувствительности радиоприемника.

Анализ и проектирование диапазонных ВЦ осложняется тем, что значения вносимых из антенны проводимостей невозможно рассчитать или предсказать заранее, поскольку на практике используются антенны разных типов и размеров, кроме того, активная и реактивная проводимости ненастроенной антенны различны на разных частотах диапазона. Перебором всех возможных вариантов антенн можно установить среднее значение и пределы изменения проводимости антенны в заданном диапазоне частот. Это позволяет оценить пределы изменения вносимой в контур ВЦ реактивности и вызываемой ею расстройки и затем так выбратьсвязь контура с антенной, чтобы при

7

подключении любой антенны получающаяся р а с с т р о й к а не превышала некоторого допустимого значения (при этом смена антенны не вызывает необходимости какой-либо подстройки ВЦ приемника). При уменьшении связи с антенной уменьшается вносимая реактивность, а значит и расстройка контура, но одновременно уменьшается и коэффициент передачи ВЦ.

При анализе диапазонной ВЦ необходимо установить характер и пределы изменения основных показателей (см. д.з. №2) при ее перестройке в диапазоне рабочих частот. В лабораторной работе исследуются наиболее распространенные схемы диапазонных ВЦ - с емкостной, индуктивной и индуктивно-емкостной связью с антенной.

Схема ВЦ с в н е ш н е е м к о с т н о й связью с антенной приведена на рис. 2, б. Конденсатор связи ССВ входит в состав антенной цепи, его емкость обычно выбирается значительно меньше емкости антенны САНТ - для уменьшения влияния антенны на настройку контура. Полная емкость антенной цепи

СА= CАнТCCB САНТ,

CАнТ CCB

поэтому сопротивление 1/ САбудет гораздо больше LАНТи rАНТи влиянием последних на работу ВЦ можно пренебречь. Сопротивление антенной цепи при этом приближенно равно

и уменьшается с частотой, а резонансное сопротивление контура

zЭР = QЭ = 0LКQЭ (1.5)

увеличивается с частотой, что в совокупности приводит к

8
