по две, но на рис. 15.1 показан один, так как схема принципиальная; вторая ступень перегревателя питается свежим паром.

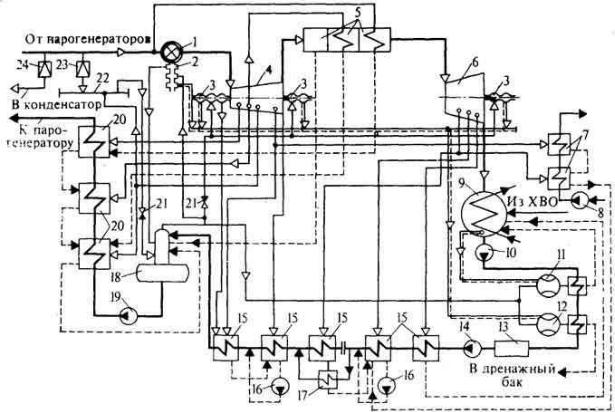

Рис. 15.1. Принципиальная тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР-440:

1 — блок стопорно-регулирующих клапанов; 2 — уплотнение штоков клапанов турбины; 3 — уплотнение вала турбины; 4 — ЦСД турбины; 5 — сепаратор-промперегреватель; 6 — ЦНД турбины; 7 — подогреватели сетевой воды; 8 — насос теплосети; 9 — конденсатор турбины; 10 — конденсатный насос первой ступени; 11 — основной эжектор; 12 — эжектор уплотнений; 13 — конденсатоочистка; 14 — конденсатный насос второй ступени; 15 — ПНД; 16 — дренажный насос; 17 — охладитель дренажа; 18 — деаэратор; 19 — питательный насос с электроприводом; 20 — ПВД; 21 — регулятор давления; 22 — коллектор пара собственных нужд; 23 — БРУ-СН; 24 — БРУ-К

Турбинная установка имеет пять отборов пара из ЦСД (включая отбор после ЦСД) и три отбора пара из ЦНД, всего восемь отборов. Пар первого отбора в качестве греющего направляется в ПВД-3, в него же поступает и конденсат греющего пара промперегревателя второй ступени. Пар второго отбора поступает как греющий пар в первую ступень перегревателя и в ПВД-2. Пар третьего отбора питает ПВД-1 и коллектор пара собственных нужд. От коллектора пара собственных нужд пар поступает через регулятор для поддержания постоянного давления в деаэратор, а также на пароэжекторную машину, установленную в машинном зале, на выпарные аппараты спецводоочистки (СВО) и др. К коллектору пара собственных нужд имеется резервный подвод пара из паропроводов свежего пара через БРУ собственных нужд (БРУ-СН). В деаэратор каскадом сливаются также конденсаты греющих паров ПВД. Выпар деаэратора в качестве рабочей среды поступает в эжекторы — основной и уплотнений. Отборный пар из четвертой ступени используется как греющий пар для ПНД-5 и для второй ступени подогревателя сетевой воды. (К сожалению, для подогревателей сетевой воды все еще употребляется термин "бойлер", вовсе не отвечающий существу процесса.) Турбина К- 220-44 работает на нерадиоактивном паре, поэтому подогреватели сетевой воды — без

237

промежуточного контура. Однако для большей радиационной безопасности давление в тепловой сети принимается большим, чем для греющего пара; для схемы, изображенной на рис. 15.1, давление воды в тепловой сети принято 0,6 — 0,7 МПа, поэтому при неплотностях в теплообменной поверхности переток воды возможен только из тепловой сети в греющий пар, но не наоборот.

Пар из пятого отбора используется в качестве греющей среды для ПНД-4, а пар шестого отбора — для ПНД-3 и для первой ступени подогревателя сетевой воды; пар седьмого и восьмого отборов подается соответственно в ПНД-2 и ПНД-1.

Конденсат греющего пара подогревателей сетевой воды каскадно сливается из второй ступени в первую и из нее в корпус ПНД-2. Конденсат из ПНД-5 сливается в ПНД-4 и из него затем закачивается дренажным насосом в тракт конденсата. Аналогично выполнена схема слива дренажа и для ПНД-3 и ПНД-2, однако для повышения тепловой экономичности на сливе из ПНД-3 установлен охладитель дренажа. Конденсат греющего пара ПНД-1 через охладитель дренажа сливается в конденсатор.

В конденсатор поступают пар после ЦНД и обессоленная добавочная вода. Образовавшийся конденсат после конденсатора проходит через охладители рабочего пара эжекторов (основного и уплотнений) и поступает на конденсатоочистку. Через конденсатоочистку (рис. 15.1) проходит 100% расхода турбинного конденсата, но не 100% расхода пара на турбину, так как конденсат греющего пара (за исключением ПНД-1) поступает непосредственно в конденсатно-питательный тракт.

Эжекторы размещены до конденсатоочистки, так как важна непосредственная близость основного эжектора к конденсатору, а небольшой прирост температуры конденсата перед ионообменными фильтрами практически не меняет температурного режима их работы. Конденсат рабочего пара эжекторов сливается в конденсатор: непосредственно для основного эжектора и через дренажный бак с последующей закачкой в конденсатор для эжектора уплотнений.

При внезапной остановке турбины имеется возможность сброса свежего пара непосредственно в конденсатор через соответствующую БРУ (через БРУ-К). На схеме показаны также подача пара на уплотнения турбины и их отсос. Так как у турбины К-220- 44 ЦСД однопоточный, то это нашло свое отражение в организации уплотнения этой части турбины. Как и на всех последующих современных тепловых схемах АЭС в качестве рабочей среды эжекторов, основного и уплотнений, используется выпар деаэратора.

Принципиальная тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР1000 и тихоходной турбиной мощностью 1000 МВт приведена на рис. 15.2. Тепловые схемы на рис. 15.1 и 15.2 в целом однотипны. Однако есть и некоторые различия. Прежде всего различаются привод питательного насоса для ВВЭР-1000 применен турбопривод. На принципиальной схеме рис. 15.2 показана только одна из двух приводных турбин, мощность каждой 12 МВт. Конденсат приводной турбины сливается в основной конденсатор. Так как на принципиальной схеме указываются только постоянно работающие элементы, то на рисунке не показаны пусковые электронасосы; их установлено два с подачей по 150 т/ч. Пар, получаемый в парогенераторе в пусковой период, через БРУ-СН поступает в коллектор собственных нужд, от которого имеется

238

резервное питание приводной турбины. После выхода на мощность основной турбины приводная турбина питается постоянно паром после СПП, как и показано на рис. 15.2.

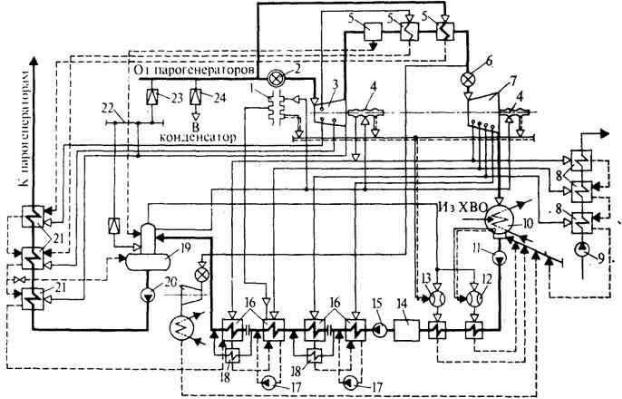

Рис. 15.2. Принципиальная тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР1000:

1 — уплотнения штоков клапанов турбины; 2 — блок стопорно-регулирующих клапанов; 3 — ЦСД турбины; 4 — уплотнения вала турбины; 5 — сепаратор-промперегреватель; 6 — отсечная заслонка; 7 — ЦНД турбины; 8 — подогреватели сетевой воды; 9 — насос теплосети; 10 — конденсатор турбины; 11 — конденсатный насос первой ступени; 12 — основной эжектор; 13 — эжектор уплотнений; 14 — конденсатоочистка; 15 — конденсатный насос второй ступени; 16 — ПНД; 17 — дренажный насос; 18 — охладитель дренажа; 19 — деаэратор; 20 — питательный насос с турбоприводом; 21 — ПВД; 22 — коллектор пара собственных нужд; 23 — БРУ-СН; 24 — БРУ-К

Сепарат из СПП направляется в деаэратор, а конденсат греющего пара промперегревателя — из первой ступени в ПВД-2, а из второй — в ПВД-3. Питание ПВД паром осуществляется из первого, второго и третьего отборов турбины. Конденсат греющего пара ПВД-1 сливается в ПНД-4, а конденсат греющего пара ПВД-3 — в ПВД-2, из которого он перетекает в деаэратор, но может при нерасчетном режиме сливаться из ПВД-2 в ПВД-1 и вместе с дренажом ПВД-1 поступать в ПНД-4. Число ПНД уменьшено в сравнении с рис. 15.1, установлены два дренажных насоса и два охладителя дренажа. Это должно способствовать повышению тепловой экономичности турбины К-1000-60/1500 в сравнении с К-220-44. В противоположность этому подача конденсата греющего пара подогревателей теплосети в конденсатор, а не в один из корпусов ПНД, снижает тепловую экономичность и излишне загружает анионит конденсатоочистки. Пар на уплотнения турбины подается из деаэратора. По выполнению этой линии видно, что ЦСД для этой турбины двухпоточные.

Рассмотрение тепловых схем рис. 15.1 им 15.2 и их сопоставление показывают существенное развитие регенеративной системы для турбин двухконтурной АЭС. В

239

значительной мере возможности повышения тепловой экономичности двухконтурной АЭС представляются уже исчерпанными. В схемах двухконтурной АЭС материалом теплообменных поверхностей для ПВД является углеродистая сталь, а для ПНД — часто латунь. Такое решение нежелательно по двум причинам. Во-первых, использование меди более целесообразно в других отраслях техники. Во-вторых, наличие оксидов меди в воде интенсифицирует коррозию сталей. В отдельных проектах несмотря на двухконтурность АЭС трубки ПНД выполняют из нержавеющих аустенитных сталей. Более правильным решением было бы применение для трубок ПНД стали 08Х14МФ или перлитных сталей (что уменьшит капиталовложения для АЭС). Опыт обычной теплоэнергетики свидетельствует о том, что в условиях воды высокой чистоты при дозировании окислителя (газообразного кислорода или перекиси водорода) в конденсат после конденсатоочистки такое решение вполне допустимо, оно целесообразно и для одноконтурной АЭС.

Особенности тепловой схемы одноконтурной АЭС связаны с радиоактивностью паров. В любой схеме таких АЭС обязательно: во-первых, включение в тепловую схему испарителя для получения нерадиоактивного пара, подаваемого на уплотнения турбин, вовторых, использование промежуточного водяного контура между греющим паром и водой теплосети. Выполнение этих решений обязательно.

Основное отличие тепловых схем одноконтурной АЭС от двухконтурной АЭС связано с обеспечением надежного водного режима реактора. В реактор двухконтурной АЭС извне поступает небольшое количество подпиточной воды, а продукты коррозии имеют своим источником ограниченный первый контур, выполняемый из нержавеющих аустенитных сталей. В реактор одноконтурной АЭС поступают большие расходы питательной воды, равные паропроизводительности установки, и продукты коррозии не только реакторного контура, но и всей регенеративной системы турбины. От естественных примесей воды реактор одноконтурной АЭС надежно защищает 100%-ная конденсатоочистка. Поэтому основное внимание при разработке тепловой схемы турбинной части одноконтурной АЭС уделяется решению проблемы удаления продуктов коррозии из тракта, предшествующего реактору. Эти вопросы решаются по-разному и не нашли еще своего окончательного решения. На первых блоках отечественных одноконтурных АЭС с РБМК-1000, стремясь уменьшить поступление продуктов коррозии

вводу реактора, подогреватели высокого давления не устанавливали, все конденсаты греющего пара и слив из сепаратора направляли в конденсатор для последующей очистки их совместно с турбинным конденсатом на конденсатоочистке. Потерю тепловой экономичности, вызываемую сливом в конденсатор всех этих потоков, в какой-то мере компенсировали охладители дренажей, которые были установлены после каждого ПНД и соответственно усложняли схему. Для РБМК-1000 отказ от установки ПВД сохранился, но

втепловую схему АЭС с РБМК-1000 были внесены определенные изменения. Такая схема, осуществленная на многих блоках с РБМК-1000, показана на рис. 15.3.

Основные особенности этой тепловой схемы следующие; для уменьшения поступления продуктов коррозии в реакторную воду, как было сказано выше, ПВД не установлены, что приводит к определенной потере тепловой экономичности, так как температура питательной воды ниже оптимальной; охладитель дренажа оставлен только после ПНД-1; сепарат из СПП сливается в ПНД-3; конденсат греющего пара первой и второй ступеней перегрева направлен в деаэратор; все конденсаты греющих паров каскадом сливаются в конденсатор.

240

Такое решение приводит к заметной потере тепловой экономичности. Кроме того, из этого потока нужно удалять именно продукты коррозии, что требует только механической фильтрации, но не ионного обмена, осуществляемого в конденсатоочисткс. Поэтому очистка конденсатов греющих паров ПНД на конденсатоочистке приводит к перерасходу смол, в частности дорогостоящего анионита. Более рациональное (предпочтительное) решение по очистке конденсата греющего пара ПНД показано на рис. 15.4б в сравнении с решением, осуществленным по рис. 15.4a, отвечающим тепловой схеме рис. 15.3.

253

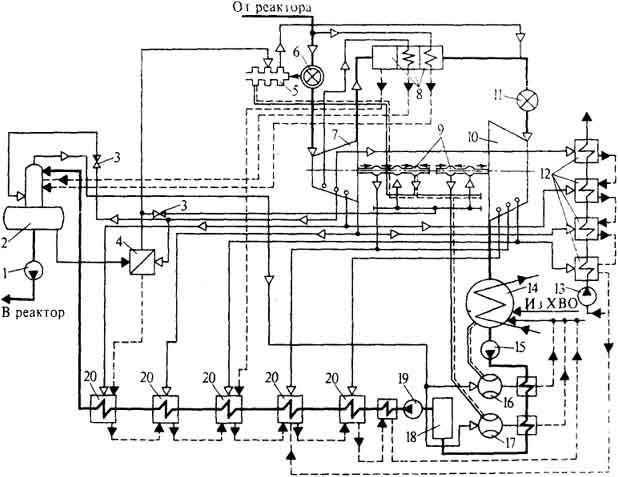

Рис. 15.3. Принципиальная тепловая схема паротурбинной части одноконтурной АЭС с РБМК1000:

1 — питательный насос; 2 — деаэратор; 3 — регулятор давления; 4 — испаритель; 5 — уплотнения штоков клапанов турбины; 6 — блок стопорно-регулирующих клапанов; 7 — ЦСД турбины; 8 — сепараторпромперегреватель; 9 — уплотнения вала турбины; 10 — ЦНД турбины; 11 — отсекающая заслонка; 12 — подогреватели промконтура теплосети; 13 — насос промконтура теплосети; 14 — конденсатор турбины; 15 — конденсатный насос первого подъема; 16 — основной эжектор; 17 — эжектор уплотнений; 18 — конденсатоочистка; 19 — конденсатный насос второго подъема; 20 — ПНД

Как видно из рис. 15.4а, конденсатоочистка состоит из катионитового фильтра К, играющего роль механического фильтра, и последующего фильтра смешивающего действия ФСД, в котором в смешанном слое катионита и анионита происходит ионный обмен. Исследования показывают, что в собственно турбинном конденсате содержание оксидов железа близко к их истинной растворимости; содержание оксидов железа в каскадном сливе конденсатов греющих паров составляет 35-40 мкг/кг, существенно
