поверхности охлаждения. С другой стороны, неблагоприятно и значительное снижение уровня конденсата или, тем более, полное опорожнение конденсатора, так как это может привести к уменьшению напора воды над насосом и к кавитации при входе в конденсатный насос. Задачу поддержания уровня конденсата в конденсаторе решает специальный клапан рециркуляции (13 на рис. 9.7).

Для уменьшения расхода пара на эжекторы необходимо следить прежде всего за плотностью соединения корпуса конденсатора с выхлопным патрубком турбины, так как сечение этого соединения наибольшее.

На одноконтурной станции паровой эжектор непрерывно удаляет образующиеся в реакторе продукты радиолитического разложения воды, в том числе атомарный водород и атомарный кислород. Для предотвращения возможного образования гремучей смеси в специальных контактных аппаратах организуют сжигание водорода (рис. 9.8). Если основной эжектор имеет холодильники не после всех трех ступеней, а только после двух первых, то перед электронагревателем контактного аппарата устанавливают специальный холодильник, максимально сокращающий объемы, проходящие в контактный аппарат. Электронагреватель позволяет ускорить реакцию в контактном аппарате. Для предотвращения образования гремучей смеси на тракте от холодильника третьей ступени эжектора до контактного аппарата имеется возможность разбавления концентрации водорода за счет подачи дополнительного пара по линии 14. Последующий выброс в атмосферу производится после дезактивации.

9.3.Методы борьбы с присосами охлаждающей воды

вконденсаторе

Вакуум в паровом объеме конденсатора и давление охлаждающей воды выше атмосферного создают существенный перепад давления, за счет которого в конденсирующийся пар через неплотности может проникать охлаждающая вода, недопустимо ухудшающая качество конденсата. Поэтому борьба с присосами охлаждающей воды в конденсаторе имеет большое значение для экономичности и надежности работы АЭС. При значительном присосе охлаждающей воды заглушают или заменяют разрушенные трубки, что требует останова установки. Если конденсатор имеет две самостоятельные половины для подачи охлаждающей воды (см. гл. 10), то можно отключать подачу циркуляционной воды в ту часть конденсатора, где находится аварийная трубка. При этом турбинная установка будет продолжать работать, хотя и на сниженной нагрузке. Присос охлаждающей воды выражается в долях расхода пара на турбину и составляет обычно 0,002 — 0,005%, предельно допустимый присос составляет 0,02% (для сильно минерализованных вод, например, морских, существенно меньше). Наиболее вероятным местом неплотностей являются места соединений трубок с трубными досками. На схеме, представленной рис. 9.9, поверхностный конденсатор имеет двойные трубные доски, которые все еще иногда используются для борьбы с присосом. Трубки ввальцованы в основные доски 3. На некотором расстоянии от них установлены дополнительные трубные доски. Между досками находится промежуточная камера, в которую подается конденсат по линии 9, создающий в камере большее давление, чем напор циркуляционной воды, для чего бачок для подачи конденсата в промежуточную камеру располагают на значительной высоте. В случае одноконтурной станции во избежание перетока активной среды в охлаждающую воду применяют не конденсат, а

157

обессоленную воду. Недостаток такого способа — безвозвратная потеря конденсата, перетекающего в охлаждающую воду, а главное — сложность изготовления и особенно ремонта такого конденсатора и усложнение компоновки.

Наиболее простой и дешевый метод борьбы с присосами в местах вальцовок — применение уплотняющих обмазок, которые наносят на трубную доску при монтаже конденсатора и восстанавливают в процессе ремонта при эксплуатации. Этот способ в настоящее время — обязателен.

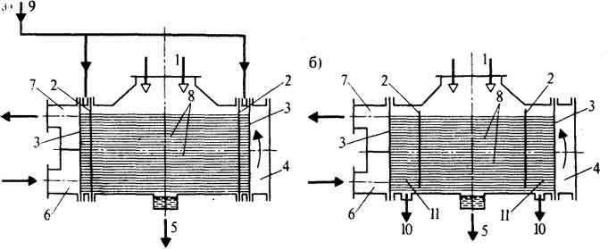

Рис. 9.9. Схема двухходового поверхностного конденсатора с двойными трубными досками:

1 — вход пара; 2 — дополнительная трубная доска; 3 — основная трубная доска; 4 — поворотная камера охлаждающей воды; 5 — отвод основного конденсата; 6 — входная камера охлаждающей воды; 7 — выходная камера охлаждающей воды; 8 — конденсаторные трубки; 9 — подача конденсата или обессоленной воды из верхнего бачка

Присос охлаждающей воды связан не только с неплотностями в местах вальцовок, но и с коррозионными трещинами, возникающими в процессе коррозии материала десятков тысяч трубок.

Если пропустить весь конденсат через ионообменную установку, то все примеси, поступающие с присосом охлаждающей воды, будут в ней задержаны и вредное влияние присоса ликвидировано. Поэтому, только обессоливание всего конденсата позволяет предотвратить вредное влияние присоса, происходящего не только в местах вальцовок, но и через коррозионные трещины в самих конденсаторных трубках, что делает обессоливание всего расхода конденсата для одноконтурной АЭС обязательным. Немаловажное значение имеет такая установка и для защиты реактора одноконтурной АЭС от возможных аварийных ситуаций, например при разрыве одной из конденсаторных трубок.

Конденсатоочистка увеличивает габариты всей установки и удорожает ее, поэтому необходимо стремиться к возможно большей ее компактности, что достигается повышением скорости фильтрации в конденсатоочистке до 80 м/ч (на фильтрах системы подготовки добавочной воды применяют 30 м/ч). С этой же целью рекомендуется использовать фильтры смешанного слоя, так как эффективность ионного обмена в них выше, чем в раздельных слоях катионита и анионита. Наиболее рационально применение трех фильтрующих установок — двух рабочих и одной резервной для возможности

158

регенерации в процессе эксплуатации. Для увеличения межрегенерационного периода наряду со 100%-ной конденсатоочисткой обязательно выполнение уплотняющих обмазок, чтобы уменьшить поступление примесей на фильтры. Однако если охлаждающая вода особенно агрессивна (например, морская вода), то она может в короткий срок разрушить обмазку и концентрация примесей перед конденсатоочисткой возрастет. В этом частном случае вместо обмазки мест вальцовок целесообразны двойные трубные доски.

Ионообменные фильтры на конденсате одноконтурной станции, так же как и нижняя (водяная) часть конденсатора, должны иметь биологическую защиту, радиоактивность ионообменных смол должна быть учтена при проведении регенерации.

Ионообменная конденсатоочистка удаляет как соли жесткости, так и хлорид-ион, то есть полностью обеспечивает требуемое качество конденсата для одноконтурной АЭС.

9.4. Современные конденсаторы турбины насыщенного пара

Конденсатор для турбины относительно небольшой мощности, например для АЭС с ВВЭР-440, изготовляют цилиндрической формы для уменьшения толщины стенки. Для мощной турбины размеры конденсатора становятся настолько большими, что появляется необходимость транспортировки его в разобранном виде и сборки на месте установки. Корпус такого конденсатора выполняют прямоугольной формы с внутренним оребрением для уменьшения необходимой толщины стенки. Такая форма корпуса облегчает монтаж конденсатора на месте и обеспечивает более свободный проход пара к поверхности теплообмена, что уменьшает паровое сопротивление конденсатора.

Компоновка теплообменной поверхности принимается "ленточной" (рис. 9.10) с достаточно большими свободными проходами для пара. На рисунке изображена правая половина конденсатора (левая ей симметрична). Каждая половина состоит из двух частей

— верхней и нижней. Таким образом, конденсатор состоит из четырех примерно одинаковых частей.

По стороне охлаждающей воды конденсатор двухходовой: в нижней части осуществляется первый ход воды, а в верхней — второй. При длине трубок 9 м общая длина конденсатора составляет 14 м. При двухпоточном ЦНД конденсатор обычно имеет подсоединительные паровые патрубки с двух сторон по длине. Конденсатор конструируют с нисходящим потоком пара и отсосом паровоздушной смеси из центральной части нижней половины конденсатора, где температура охлаждающей воды меньше.

Обычно конденсатор располагают под турбиной (подвальное расположение). С увеличением производительности конденсатора такое размещение становится все более затруднительным. Это прежде всего относится к АЭС, так как расход пара для них существенно больше, чем для обычных станций. В этих условиях рассматривали боковое расположение конденсаторов, когда конденсаторы размещены с обеих сторон турбины двумя секциями по высоте, причем каждая из них имеет свой подвод и отвод охлаждающей воды. Боковое расположение корпусов конденсаторов по отношению к

159

турбине имеет определенные преимущества, так как увеличивается сечение патрубков от турбины к конденсатору и соответственно уменьшается их сопротивление.

Особенность боковых конденсаторов — боковое давление на переходный патрубок турбины, для восприятия которого используют специальные опоры.

Боковое расположение конденсаторов уменьшает потери давления при входе в конденсатор, так как делает возможным увеличение сечения патрубка, соединяющего конденсатор с турбиной. Однако имеются и недостатки: усложняются выполнение фундамента, компоновочные решения в машинном зале, ремонт и обслуживание турбины. Особенно проявляются недостатки бокового расположения конденсаторов для одноконтурных АЭС, так как обязательная биологическая защита водяного объема всех конденсаторов приводит, по существу, к биологической защите всех ЦНД, а не только ЦСД. Поэтому для одноконтурных АЭС такое расположение конденсаторов вообще неприемлемо.

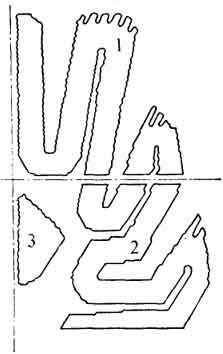

Рис. 9.10. "Ленточная" компоновка теплообменной поверхности современного конденсатора:

1 — трубки второго хода охлаждающей воды; 2 — трубки первого хода охлаждающей воды; 3 — трубки охладителя паровоздушной смеси

Основные данные по конденсаторам турбин насыщенного пара приведены в табл. 9.1. Расчетный вакуум для них соответствует температуре охлаждающей воды, приведенной в той же таблице. Если температура охлаждающей воды отличается, то достижимый вакуум будет отличаться от указанного в таблице.

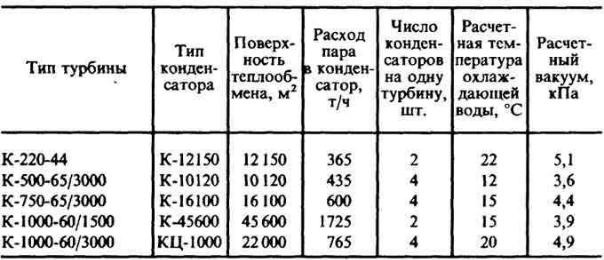

Таблица 9.1. Двухходовый конденсатор для паровой турбины на насыщенном

паре

160

При пусконаладочных работах и при аварийном сбросе нагрузки турбиной возникает необходимость сброса пара, минуя турбину. В первых проектах АЭС для приема пара в этих режимах применяли большие теплообменники, в которых конденсация пара обеспечивалась при некотором противодавлении. Условно их называли технологическими конденсаторами и рассчитывали на большие расходы пара. Эти теплообменники использовались также в режиме расхолаживания реактора. Такое решение было чрезвычайно дорогим. В настоящее время в расхолаживании участвует только основное оборудование, а технологические конденсаторы для пусковых режимов рассчитывают на прием малого расхода пара. Так, для АЭС с РБМК-1000 устанавливают два технологических конденсатора по 250 т/ч, а в тепловой схеме предусматривают линии сброса пара в конденсатор помимо турбины. Для блока РБМК-1000 конденсаторы турбины должны допускать такой сброс в них пара каждый по 1450 т/ч.

Сброс пара производится в паровое пространство переходного патрубка (от турбины к конденсатору) через входящую в состав конденсационной установки быстродействующую редукционную установку, располагаемую вне переходного патрубка.

В паровой объем конденсаторов подается и добавочная (обессоленная) вода, восполняющая утечки в паротурбинной системе АЭС.

Расходы пара на турбину и в конденсатор зависят от времени года, что связано с сезонным изменением температуры и термического КПД турбинной установки. Поэтому производительность конденсатных насосов надо выбирать в расчете на 100%-ную нагрузку турбины в условиях летнего периода и с учетом расхода дренажей ПНД, если они подаются в конденсатор.

Напор конденсатных насосов определяют, исходя из давления в деаэраторе и сопротивления регенеративной системы и всего тракта от конденсатора до деаэратора.

Если применена 100%-ная конденсатоочистка, то используют двухподъемные конденсатные насосы, то есть устанавливают после конденсатора конденсатные насосы первого подъема (KHI), а после конденсатоочистки — второго подъема (КНП) (рис. 9.11 а,). Производительности этих насосов должны быть одинаковыми. Насос первого подъема преодолевает сопротивление тракта до конденсатоочистки и ее фильтров; насос второго
