всех таких блоков перетоков продувки парогенератора № 5 в парогенератор № 6. Для парогенераторов блока ВВЭР-1000 объединялось по четыре продувочные линии и устанавливалась одна объединенная дозировочная линия с одним дозировочным насосом с распределением ее в виде

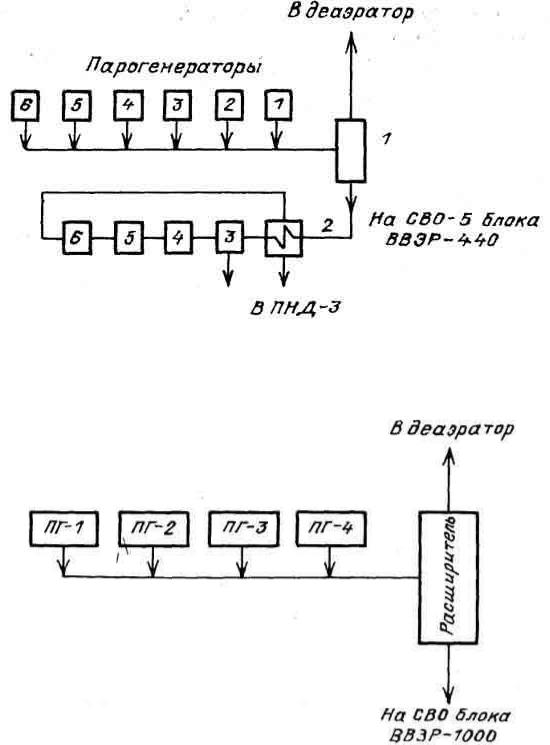

Рис. 6.10. Объединение шести продувочных линий от парогенераторов блока ВВЭР-440 для подвода к единой очистной установке блока

1 — расширитель; 2 — регенеративный теплообменник; 3 — доохладитель; 4 — механический фильтр; 5 — катионитовый фильтр; 6— анионитовый фильтр

Рис. 6.11. Объединение четырех продувочных линий от парогенераторов блоков ВВЭР-1000 для подвода к единой очистной установке блока

97

98

Рис. 6.13. Сопоставление очистных установок третьего блока НВАЭС при бескоррекпионном водном режиме (а) и четвертого блока НВАЭС при комплексонном водном режиме (б) МФ — механический фильтр; КФ — катионитовый фильтр; АФ — анионитовый фильтр

тающих блоков ВВЭР-440. Результаты этого исследования представлены на рис. 6.13, на котором приведены сопротивления очистных установок блоков ВВЭР-440, а именно четвертого блока НВАЭС, на котором был комплексонный водный режим, и третьего блока, на котором был бескоррекционный водный режим. Сопоставление данных рис. 6.13 показывает, что все примеси продувочной воды оказались в ионной форме в виде вторичных высокорастворимых отрицательно заряженных комплексов.

Проведенные исследования и внутренний осмотр состояния всех парогенераторов третьего блока свидетельствовали о чистоте теплообменной поверхности и о защитной пленке на корпусе парогенератора, которая разгружает СВО-5. Расчетом было установлено, что эта пленка за 30-летний период эксплуатации на корпусе парогенератора составит всего 1,5 мм. Проведенные исследования показали, что комплексонная обработка высокоэффективна при любом качестве питательной воды, а гидразинная обработка требует высокой чистоты воды по всем ионам за исключением железа — единственного катиона, с которым гидразин дает комплексное соединение, в то время как ЭДТА образует комплексные соединения со всеми катионами питательной воды.

6.4. Баланс расходов и примесей во втором контуре АЭС с ВВЭР

Потери рабочего тела при расчетах условно относят к элементам с наибольшим давлением рабочего тела. Эти потери невелики, они составляют 0,3 — 0,5%. Безвозвратные потери пара и конденсата восполняются добавочной водой, которая подается в паровой объем конденсатора (см. Dд.н на рис. 6.8)
