Таким образом входные данные 10001, а код операции 10, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (3600-3700 нс) генерируется тактовый сигнал C_out (3656,5-3756,5 нс). Выдача полученного результата происходит по заднему фронту (3625-3675 нс). На выходе outt осуществляется выдача выходных данных: 00001.

На передний фронт (3850 нс) первого такта (3850-3900 нс) C_ext сигнал 0

на входе input (3800-3900 нс).

На передний фронт (3950 нс) второго такта (3950-4000 нс) C_ext сигнал 1

на входе input (3900-4000 нс).

На передний фронт (4050 нс) третьего такта (4050-4100 нс) C_ext сигнал 0

на входе input (4000-4100 нс).

На передний фронт (4150 нс) четвертого такта (4150-4200 нс) C_ext сигнал

1 на входе input (4100-4200 нс).

На передний фронт (4250 нс) пятого такта (4250-4300 нс) C_ext сигнал 1 на входе input (4200-4300 нс).

На передний фронт (4350 нс) шестого такта (4350-4400 нс) C_ext сигнал 0

на входе input (4300-4400 нс).

На передний фронт (4450 нс) седьмого такта (4450-4500 нс) C_ext сигнал 0

на входе input (4400-4500 нс).

На передний фронт (4550 нс) восьмого такта (4550-4600 нс) C_ext сигнал 0

на входе input (4500-4600 нс).

Таким образом входные данные 000110, а код операции 10, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (4750-4850 нс) генерируется тактовый сигнал C_out (4806,5-4906,5 нс). Выдача полученного результата происходит по заднему фронту (4775-4825 нс). На выходе outt осуществляется выдача выходных данных: 00110.

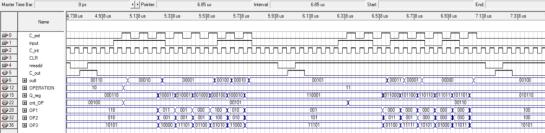

На рисунке 4.3 представлено моделирование арифметической операции.

16

Рисунок 4.3 – Моделирование арифметической операции

На передний фронт (5050 нс) первого такта (5050-5100 нс) C_ext сигнал 1

на входе input (5000-5100 нс).

На передний фронт (5150 нс) второго такта (5150-5200 нс) C_ext сигнал 1

на входе input (5100-5200 нс).

На передний фронт (5250 нс) третьего такта (5250-5300 нс) C_ext сигнал 1

на входе input (5200-5300 нс).

На передний фронт (5350 нс) четвертого такта (5350-5400 нс) C_ext сигнал

0 на входе input (5300-5400 нс).

На передний фронт (5450 нс) пятого такта (5450-5500 нс) C_ext сигнал 0 на входе input (5400-5500 нс).

На передний фронт (5550 нс) шестого такта (5550-5600 нс) C_ext сигнал 0

на входе input (5500-5600 нс).

На передний фронт (5650 нс) седьмого такта (5650-5700 нс) C_ext сигнал 1

на входе input (5600-5700 нс).

На передний фронт (5750 нс) восьмого такта (5750-5800 нс) C_ext сигнал 1

на входе input (5700-5800 нс).

Таким образом входные данные 110001, а код операции 11, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (5950-6050 нс) генерируется тактовый сигнал C_out (6006,5-6106,5 нс). Выдача полученного результата происходит по заднему фронту (5975-6025- нс). На выходе outt осуществляется выдача выходных данных: 00101.

17

На передний фронт (6350 нс) первого такта (6350-6400 нс) C_ext сигнал 1

на входе input (6300-6400 нс).

На передний фронт (6450 нс) второго такта (6450-6500 нс) C_ext сигнал 1

на входе input (6400-6500 нс).

На передний фронт (6550 нс) третьего такта (6550-6600 нс) C_ext сигнал 0

на входе input (6500-6600 нс).

На передний фронт (6650 нс) четвертого такта (6650-6700 нс) C_ext сигнал

1 на входе input (660-6700 нс).

На передний фронт (6750 нс) пятого такта (6750-6800 нс) C_ext сигнал 1 на входе input (6700-6800 нс).

На передний фронт (6850 нс) шестого такта (6850-6900 нс) C_ext сигнал 0

на входе input (6800-6900 нс).

На передний фронт (6950 нс) седьмого такта (6950-7000 нс) C_ext сигнал 1

на входе input (6900-7000 нс).

На передний фронт (7050 нс) восьмого такта (7050-7100 нс) C_ext сигнал 0

на входе input (7000-7100 нс).

Таким образом входные данные 010110, а код операции 11, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (7150-7250 нс) генерируется тактовый сигнал C_out (7206,5-7306,5 нс). Выдача полученного результата происходит по заднему фронту (7175-7225 нс). На выходе outt осуществляется выдача выходных данных: 00100.

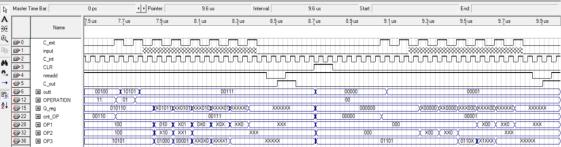

На рисунке 4.4 представлено моделирование счетчика выполненных операций, сброса и снова счетчика выполненных операций.

18

Рисунок 4.4 – Последний этап моделирования

На передний фронт (7650 нс) первого такта (7650-7700 нс) C_ext сигнал 0

на входе input (7600-7700 нс).

На передний фронт (7750 нс) второго такта (7750-7800 нс) C_ext сигнал 0

на входе input (7700-7800 нс).

Таким образом входные данные ХХХХХХ, а код операции 00, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (8450-8550 нс) генерируется тактовый сигнал

C_out (8506,5-8606,5 нс). Выдача полученного результата происходит по заднему фронту (8475-8,8525 нс). На выходе outt осуществляется выдача выходных данных: 00111.

После этого подается сигнал сброса (8700-8800 нс). После этого обнуляются выходы регистров inst3, inst2, счетчики inst1, inst24, а также выход триггера inst26.

На передний фронт (9050 нс) первого такта (9050-9100 нс) C_ext сигнал 0

на входе input (9000-9100 нс).

На передний фронт (9150 нс) второго такта (9150-9200 нс) C_ext сигнал 0

на входе input (9100-9200 нс).

Таким образом входные данные ХХХХХХ, а код операции 00, причем данные были введены последовательно младшими разрядами вперед. При подаче активного сигнала nreadd (9850-9950 нс) генерируется тактовый сигнал

C_out (9906,5-10000 нс). Выдача полученного результата происходит по заднему

19

фронту (9875-9925 нс). На выходе outt осуществляется выдача выходных данных: 00001.

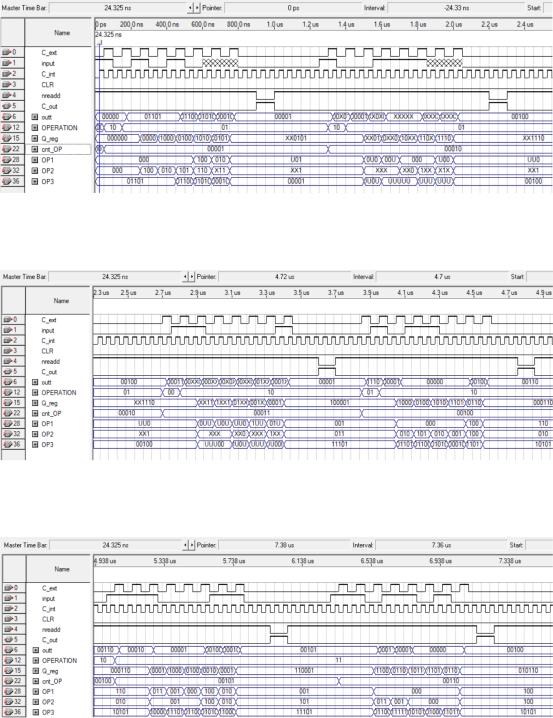

На рисунках 4.5 – 4.8 представлено моделирование данных этапов в режиме Functional.

Рисунок 4.5 – Моделирование в режиме Functional. Часть 1

Рисунок 4.6 – Моделирование в режиме Functional. Часть 2

Рисунок 4.7 – Моделирование в режиме Functional. Часть 3
