Материал: Лабораторная 6 БЖД

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«Санкт-Петербургский государственный электротехнический университет “ЛЭТИ” имени В.И. Ульянова (Ленина)»

(СПбГЭТУ)

Кафедра БЖД

Лабораторная работа № 6

по дисциплине «Безопасность Жизни Деятельности»

«Санитарно – гигиеническая оценка параметров производственного освещения»

Выполнили студенты: Пилюшенко И.

Ковальский И.

Факультет: КТИ

Группа: 9305

Санкт-Петербург, 2012 г

Лабораторная работа № 6.

Цель работы: изучение требований к освещенности рабо­чих мест и методов их обеспечения и контроля.

Общие сведения.

Рациональное освещение производственных помещений и рабочих мест является важным вопросом охраны труда. Не­правильно организованное освещение повышает напряжен­ность труда, приводит к зрительному и общему утомлению, снижает производительность труда и его качество. Длитель­ная работа при неправильном освещении может привести к снижению остроты зрения и заболеваниям глаз.

Особое значение имеет освещение при работе операторов. Плохое освещение, помимо повышенного утомления, может привести к ошибочным действиям, создающим аварийные си­туации или нарушающим ход технологического процесса.

К основным факторам, определяющим высокое качество освещения, относятся достаточная и равномерно распределен­ная в помещении освещенность, постоянство освещенности во времени, - отсутствие слепимости и резких теней на освещае­мых поверхностях.

Наименьшая освещенность рабочих поверхностей в произ­водственных помещениях, обеспечивающая нормальную ра­боту человека, устанавливается в зависимости от характери­стик зрительной работы и регламентируется строительными нормами и правилами (СНиП II-4-79) [1]. К характери­стикам зрительной работы относится, в частности, ее разряд, зависящий от размера наименьшего объекта различения, кон­траста объекта с фоном и вида фона. Таблица зависимости разряда работы и требуемых уровней освещенности от этих параметров приложена к стендам. Нормы составлены с учетом того, что основными источниками искусственного света на производстве являются газоразрядные лампы, однако допу­скается использование ламп накаливания. Следует обратить внимание, что оптимальная освещенность от газоразрядных ламп выше, чем от ламп накаливания. Это объясняется различием спектрального состава света ламп и особенностя­ми его зрительного восприятия человеческим глазом. При одной и той же освещенности, равной оптимальной для лампы накаливания, освещенность от лампы дневного света кажется человеку недостаточной («сумеречный» эффект). Это учиты­вается в нормах. Значения освещенности указаны для двух систем искусственного освещения - общего и комбинирован­ного, при котором к общему освещению добавляется местное.

Для зрительного восприятия человека основное значение имеет интенсивность светового воздействия на глаз. В качестве меры интенсивности принимается яркость воспринимаемого объекта.

Яркость L - отношение силы света ∆I, излучаемого элементом ∆Sсп светящейся или отражающей поверхности в дан­ном направлении, к площади проекции этой поверхности на плоскость, перпендикулярную к этому направлению

,

где Sсп - площадь светящейся поверхности, α - угол между направлением на точку наблюдения и нормалью к светя­щейся поверхности. Единицей яркости является кандела на квадратный метр (кд/м²). Для измерения яркости используются яркомеры. Для диффузных поверхностей, у которых яркость одинакова во всех направлениях, ее можно найти по формуле

,

где E - освещенность, создаваемая. сторонним источником света; ρ - коэффициент отражения, определяемый как отно­шение отраженного поверхностью светового потока Фρ к па­дающему на нее потоку Ф,

.

Если ρ>0,4, то считается, что поверхность создает свет­лый фон; если 0,4≥ρ≥0,2 - средний фон; если ρ<0,2 - тем­ный фон. Большое значение для зрительного восприятия имеет соотношение яркостей объекта различения Lоб и фона Lф, характеризуемое значением яркостного контраста К. Раз­личают прямой контраст Кпр при Lоб<Lф и обратный Кобр при Lоб >Lф

; .

Если значение К>0,5, при нормировании употребляют термин «большой» контраст, если 0,5≥K≥0,2 - «средний», если К<0,2 - «малый».

Несмотря на то, что яркость является наиболее объектив­ным параметром, характеризующим условия зрительной ра­боты, нормирование освещения про изводится обычно по осве­щенности Е, которая проще измеряется и более тесно свя­зана с источником света.

При освещении помещения газоразрядными лампами не­обходимо принимать меры для устранения вредного влияния на человека пульсаций светового потока ламп, питаемых пе­ременным током. Эти пульсации обусловлены безынерцион­ностью процесса электрического разряда и незначительным временем послесвечения люминофора лампы. У ламп накали­вания пульсации светового потока обычно невелики из-за тепловой инерции нити накала.

Указания по расчету коэффициента пульсации.

Коэффициент пульсации освещенности Кп - критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока, выражаю­щийся формулой

,

где Emax и Emin- максимальное и минимальное значения освещенности за период ее колебания в люксах; Еср - сред­нее значение освещенности за этот же период, люксы.

При использовании осветительных установок с газораз­рядными источниками света, питаемыми переменным током, может возникнуть стробоскопический эффект. Этот эффект заключается в искажении зрительного восприятия вращаю­щихся и циклически движущихся объектов в мелькающем свете, возникающем при совпадении или кратности частотных характеристик движения объектов и изменения светового по­тока во времени в осветительных установках. При этом вра­щающийся объект кажется неподвижным или вращающимся в обратном направлении. Искажение восприятия движущихся объектов приводит к увеличению напряженности труда и ро­сту травматизма. При частоте питающей сети f=50 Гц основная частота пульсаций светового потока ламп F =2f= 100 Гц. Тогда стробоскопический эффект будет на­блюдаться при скорости вращения диска n= 100 об/с. В случае, если вращающийся диск (или маховик) разделен на N одинаковых секторов, эффект наблюдается при n_min= = 100/N об/с. В лабораторном макете N=4, следовательно, n_min= 100/4=25 об/с = 1500 об/мин.

Для устранения стробоскопического эффекта применяют включение трех люминесцентных ламп в разные фазы трех­фазной сети. При этом кривые, соответствующие изменению светового потока каждой из ламп во времени, оказываются сдвинутыми по отношению друг к другу на 120⁰, что прак­тически устраняет пульсацию суммарного светового потока.

Кроме «естественных» пульсаций света с частотой, равной удвоенной частоте переменного тока, в промышленных сетях возможны низкочастотные пульсации с частотой единицы и даже доли герца, обусловленные колебаниями напряжения из-за непостоянных или сильно нелинейных потребителей, та­ких как мощные выпрямители, сварочные установки, дуговые печи. Эти пульсации также оказывают вредное влияние на человеческий организм.

Указания по расчету общей освещенности помещения.

Расчет общей освещенности (в люксах) производится по формуле

, (1)

где N - число светильников; п - число ламп в светильнике; S - площадь освещаемого помещения, м²; Z - коэффициент неравномерности освещенности, представляющий собой отно­шение средней освещенности к минимальной; обычно прини­мается равным 1,1-1,2; Кз- коэффициент запаса, учиты­вающий возможное загрязнение источников света; Фл - световой поток лампы; ηсп - коэффициент использования свето­вого потока (проценты), который определяется исходя из ин­декса помещения φ, коэффициентов отражения потолка ρ_пот, стен ρ_с и пола ρ_п и типа светильников. Необходимые для расчета данные берутся из таблиц на стенде. Индекс φ определяется по формуле

,

где l - длина помещения, м; b - ширина помещения, м; hp - ­высота подвеса светильников над рабочей поверхностью, м.

Лабораторная установка.

Для контроля и измерения освещенности применяется фотоэлектрический люксметр. Стенд для исследования освещенности на рабочем месте состоит из двух частей. Первая включает в себя лабораторный автотрансформатор (ЛАТР), ам­перметр, схему включения светильника с лампами накалива­ния и механизм подъема - опускания светильника. Вторая часть - установка для исследования параметров освещения, создаваемого люминесцентными лампами. Состоит из трех люминесцентных ламп, блока двигателя со стробоскопиче­ским диском и панели управления. На панели можно на­брать схемы подключения ламп к одной или к разным фа­зам трехфазной сети.

В корпус блока двигателя вмонтирован фотодиод, сигнал от которого выводится на клеммы на боковой стороне блока и подается на осциллограф.

Измерения освещенности от лампы накаливания. (Освещенность записывается в формате «вкл/выкл»)

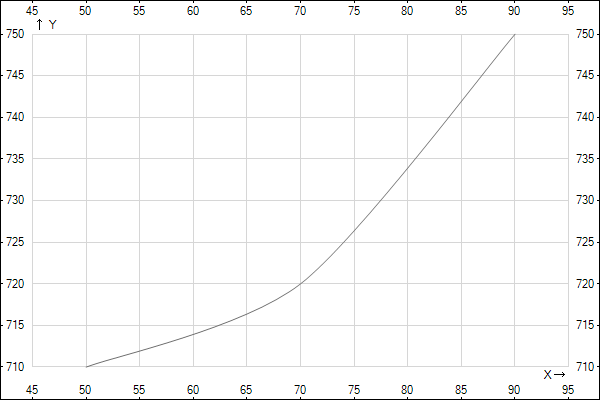

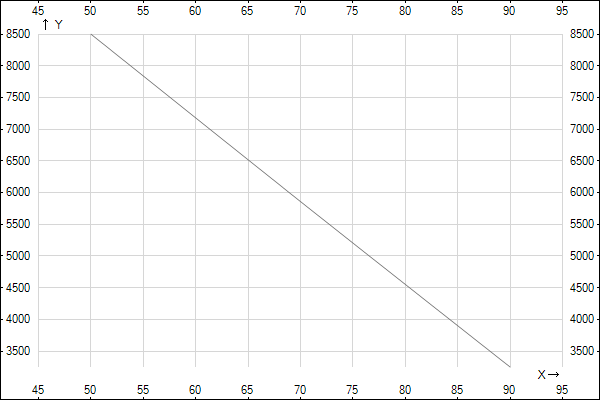

График зависимости освещенности от высоты:

Измерения происходят при напряжение 220 В.

Измерения освещенности от галогеновой лампы. (Освещенность записывается в формате «вкл/выкл»)

График зависимости освещенности от высоты:

Измерения происходят при напряжение 220 В.

Средняя освещенность поверхности лампой накаливания на высоте 90 см – 726 лк.

Средняя освещенность поверхности лампой накаливания на высоте 70 см – 711 лк.

Средняя освещенность поверхности лампой накаливания на высоте 50 см – 717 лк.

Средняя освещенность поверхности галогеновой лампой на высоте 90 см – 1550 лк.

Средняя освещенность поверхности галогеновой лампой на высоте 70 см – 1874 лк.

Средняя освещенность поверхности галогеновой лампой на высоте 50 см – 2306 лк
