Дипломная (вкр): Криминалистическое исследование огнестрельного оружия, боеприпасов и следов их применения

Рис. 6. Устройство патронов.

А - устройство патронов к нарезному оружию: 1 - пуля, 2 - гильза, 3 - порох, 4 - капсюль, 5 - дульце, 6 - кольцевая проточка, 7 - наковальня, 8 - затравочное отверстие, 9 - ударный состав капсюля;

Б - общее устройство пули к нарезному оружию: 1 - оболочка пули, 2 - свинцовая рубашка, 3 - сердечник;

В - устройство охотничьего патрона: 1 - гильза, 2 - шляпка гильзы, 3 - закраина, 4 - дульце, 5 - наковальня, 6 - затравочное отверстие, 7 - капсюль, 8 - порох, 9 - прокладка, 10 - пыж на порох, 11 - дробь, 12 - пыж на дробь, 13 - укрепление дробового пыжа.

В зависимости от вида огнестрельного оружия различают патроны боевые, спортивные, охотничьи. К боевым патронам относятся винтовочные, пистолетные, револьверные и промежуточные (занимающие среднее положение между пистолетными и винтовочными).

Современный унитарный патрон к боевому оружию состоит из гильзы, капсюля с инициирующим составом, навески пороха и снаряда (пули). Гильзы изготавливаются из металла (латунь, железо) и имеют форму цилиндрическую, бутылочную или коническую (рис. 6).

К оружию гражданских образцов предназначены патроны только цилиндрической гильзы, к боевому - всех трех видов. Бутылочная гильза позволяет при относительно малом калибре патрона (пули) снаряжать его большим количеством пороха. В гильзе различают: дульце, корпус и шляпку. В дульце крепится пуля, поэтому его внутренний диаметр соответствует наружному диаметру пули и приблизительно - калибру оружия (диаметр пули более калибра ствола на 0,02 мм). Пуля крепится в гильзе различными способами: кернением, обжимом (сплошным, поисковым), способом тугой посадки. Каждый из способов может быть установлен по следам, остающимся на гильзе и пуле

В корпусе гильзы помещают навеску пороха. В современном боевом оружии применяется бездымный порох (обычно пироксилиновый). Порох состоит из зерен, характеризуемых определенной формой, размером, цветом. В патронах к пистолетам и револьверам используют обычно мелкозернистый порох, к винтовочным - крупнозернистый.

В шляпке гильзы, в ее капсюльном гнезде, крепится капсюль с инициирующим (воспламеняющим) составом. В качестве инициирующих составов обычно используются соединения гремучей ртути или тринит-рорезерцината свинца (ТНРС). Продукты сгорания пороха и инициирующего состава являются объектом исследования при экспертизе боеприпасов и огнестрельных повреждений.

По конструкции шляпки различают гильзы с закраиной, у которых шляпка больше диаметра корпуса (выступает за корпус), и беззакраинные, у которых около шляпки имеется кольцевая проточка (канавка). Закраина и кольцевая проточка служат для захвата гильзы зубом (зацепом) выбрасывателя при извлечении ее из патронника.

На шляпку гильзы наносят обозначения калибра, завода (фирмы), года выпуска и условные символы (маркировочные обозначения) (рис. 7).

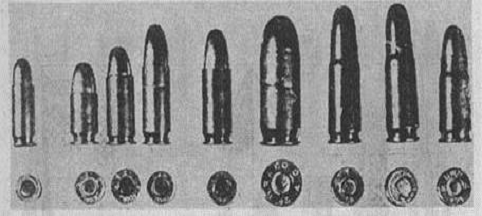

Рис. 7. Общий вид патронов и обозначения на шляпках их гильз: 1 - 6,35 мм «Браунинг», 2 - 7,65 мм «Фромер», 3 - 7,65 мм «Браунинг», 4 - 7,65 мм «Лонг» (длинный), 5 - 8,2 мм «Рот Стаер», 6 - 11,43 мм «Кольт», 7 - 7,63 мм «Маузер», 8 - 7,62 мм ТТ, ППШ, ППД, ППС, 9 - 7,65 мм «Парабеллум».

Пули патрона к боевому оружию могут быть оболочечные и полу-оболочечные. Встречаются в практике и безоболочечные (свинцовые) пули к винтовкам и револьверам старых конструкций. Обычная пуля состоит из стального сердечника, свинцовой рубашки вокруг него и покрывающей их сверху стальной оболочки. Чтобы сталь оболочки не повреждала канал ствола, ее плакируют (покрывают) томпаком или латунью (мягким сплавом металлов). В полуоболочечных пулях их головная часть не закрыта оболочкой.

В пуле различают головную, ведущую и хвостовую части. По форме головной части пули делят на оживальные (закругленные), полусферические, остроконечные (конусообразные) и тупоконечные (в виде усеченного конуса) (рис. 8).

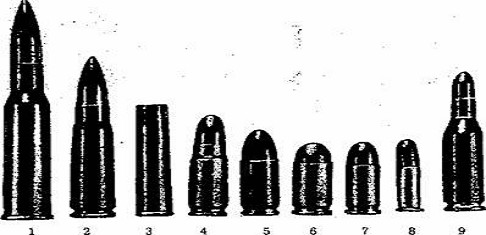

Рис. 8. Патроны к различным системам нарезного оружия, различающиеся по форме пуль

- винтовочный патрон, 2 - патрон 1943 г., 3 - патрон к револьверу «Наган», 4 - пистолетный «ТТ», 5 - к пистолету «Парабеллум», б - пистолетный «ПМ», 7 - пистолетный к иностранному оружию, 8 -- малокалиберный, 9 - к охотничьему карабину; 1,2 - пули остроконечные оболочечные, 3 - пуля тупоконечная оболочечная, 4, 5, 6, 7 - пули оживалъные оболочечные, 8 - оживальная безоболочечная, 9 - оживальная полуоболочечная.

Ведущая часть пули имеет цилиндрическую форму. При прохождении пулей канала ствола на этой части остаются следы от полей нарезов. Хвостовая часть пули может иметь коническую форму (например, винтовочные пули калибра 7,62 мм), на донышко пули могут быть нанесены маркировочные обозначения.

Для боевого оружия изготавливают пули не только общего, но и специального назначения: трассирующие, бронебойные, бронебойно-зажигательные, пристрелочно-зажигательные и т. п. Внешней отличительной особенностью таких пуль является наличие окраски (сплошной или поисковой) в головной или ведущей части (темнозеленой, синей, серой, черной, красной).

Патроны к спортивному оружию чаще всего имеют калибр 5,6 мм и представляют собой цилиндрическую гильзу, снаряженную свинцовой безоболочечной пулей. Инициирующим составом он запрессован по всей поверхности внутренней части донышка гильзы. Боек затвора спортивного малокалиберного оружия ударяет по периферической части шляпки, вызывая воспламенение инициирующего состава и пороха. Их называют патронами кругового (кольцевого) воспламенения.

Цилиндрическая часть пули патрона к спортивному оружию имеет по поверхности ряд кольцевых канавок для удержания в них смазывающего вещества. На донышко гильзы наносят условные обозначения, принятые для таких патронов в стране-изготовителе.

Патроны к нарезному охотничьему оружию почти не отличаются от боевых. Иногда между пороховым зарядом и пулей в таких патронах помещают войлочный пыж.

Патроны к гладкоствольным (дробовым) ружьям имеют гильзу цилиндрической формы цельнометаллическую или картонную (папковую). У картонной нижняя часть корпуса и шляпка изготовлены из металла. В шляпку гильзы помещают капсюль. В гильзу насыпают порох, поверх которого помещают прокладку и пыж. Затем засыпают дробь (или загоняют пулю), поверх дроби накладывают прокладку или пыж и заливают парафином, воском, а у картонной гильзы закручивают внутрь края. Следует учитывать, что охотники могут многократно использовать одну и ту же гильзу, особенно металлическую, выбивая из нее после выстрела старый капсюль и снаряжая патрон заново (рис. 9).

Компоненты охотничьего патрона могут быть как заводского изготовления, так и самодельные. Заводская дробь - правильной шаровой формы, имеет блестящую поверхность. Размер определен стандартами.

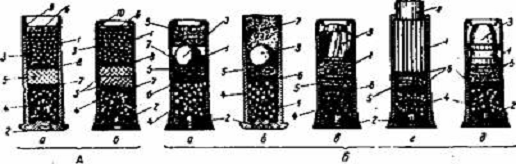

Рис. 9. Продольный разрез типичных охотничьих патронов:

А - дробовых: а - патрон, снаряженный дымным порохом под капсюль «Центробой» в металлической гильзе; б - патрон, снаряженный бездымным порохом в бумажную' гильзу под капсюль «Жевело»; 1 - гильза, 2 - капсюль, 3 - дробь, 4 - пороховой заряд, 5 - пороховой пыж, 6 •- дробовой пыж, 7 - прокладка на порох, 8 - прокладка на дробь, 9 - крепление дробового пыжа (воск, парафин), 10 - закатка (закрутка) свободного края гильзы (ее дульца) для крепления дробового пыжа; Б - пулевых: а -г патрон, снаряженный круглой пулей, дымным порохом в бумажной гильзе с капсюлем «Жевело»; б - патрон, снаряженный круглой пулей дымным порохом в металлической гильзе с капсюлем «Центробой»; в - патрон, снаряженный пулей Якана бездымным порохом в бумажной гильзе с капсюлем «Жевело»; г - патрон, снаряженный пулей Вицлебена (старый образец), бездымным порохом в бумажной гильзе с капсюлем «Жевело»; д - патрон, снаряженный цилиндрооживальной пулей бездымным порохом в бумажной гильзе с капсюлем «Жевело»; 1 - гильза 2 - капсюль, 3 - пуля, 4 - пороховой заряд, 5 - пыж (войлочный), 6 - прокладка картонная, 7 - смесь парафина с техническим вазелином.

Самодельную дробь изготавливают литьем и резанием. Отлитую или резаную (отрубленную) дробь иногда обкатывают между двумя твердыми поверхностями (дробь-катанка). Размеры и форма произвольные. Она может быть шаровой, каплеобразной, грушевидной, с пористой поверхностью, иметь следы обработки от инструментов. В качестве дроби иногда используют рубленые гвозди, шарики, проволоку и т. п. Самодельные пули чаще всего делают шаровыми.

Заводские пыжи изготавливают из войлока, прессованной бумаги, прессованных опилок, полиэтилена и т. п. В домашних условиях - из войлока, тряпок, кусков газеты, книги, тетради.

Патроны-заменители и самодельные патроны. Нередко преступник, не располагая штатными, использует патроны, не предназначенные к данному оружию. К числу самодельных патронов относятся такие, которые изготовлены с использованием частей стандартного патрона (пули, гильзы) или сконструированы самостоятельно.

Глава 2. Криминалистические значимые признаки (следы выстрела), методы их обнаружения

2.1 Следы выстрела, их виды

Определению следов выстрела способствуют признаки, возникающие на пораженной преграде в виде:

) механических повреждений (от предпульного столба воздуха и пороховых газов, от воздействия снаряда и зерен пороха);

) термических повреждений (от раскаленных газов), которые могут выражаться в опалении, обугливании, ожоге, спекании, оплавлении и воспламенении;

) отложении продуктов выстрела в виде: копоти; остатков порохового заряда, капсюльного состава и ружейной смазки; частиц металла пули и других частиц, имевшихся в канале ствола до выстрела; пояска обтирания (образуется за счет стирания с пули и оседания на краях отверстия преграды частиц металла и находящихся на ее поверхности копоти выстрела, смазки ствола и нагара).

В зависимости от характера признаков на пораженной преграде следы выстрела подразделяются на основные и дополнительные. Основные следы это повреждения и изменения преграды в виде сквозных отверстий, слепых каналов, вмятин и следов рикошета. Дополнительные следы образуются вокруг основных от действия на преграду дополнительных факторов: пороховых газов, высокой температуры, копоти, несгоревших порошинок и др.

В зависимости от воздействия повреждающих факторов на объекты поражения расстояние выстрела криминалисты подразделяют на: выстрел в упор, с близкого расстояния, с дальнего расстояния.

Выстрел в упор производится тогда, когда дульный срез оружия полностью или частично соприкасается с объектом поражения.

Выстрел с близкого расстояния тот, при котором на преграду действует не только пуля, но и пороховые газы, высокая температура, копоть, смазка, остатки порохового заряда.

Выстрел с дальнего расстояния тот, при котором на преграду действует только снаряд. Однако необходимо иметь в виду, что при стрельбе из современных образцов огнестрельного оружия в многослойные преграды, например одежду из верхнего и нижнего белья, копоть выстрела может отлагаться между слоями одежды вокруг входного отверстия и при дистанциях стрельбы более тысячи метров.

Путем изучения следов выстрела решаются вопросы: о факте их производства; применявшихся на месте происшествия оружии и боеприпасах; об обстоятельствах выстрелов, а именно: их количестве, последовательности, направлении, дистанции, о месте, откуда они произведены.

Наиболее ценные признаки, используемые при решении указанных вопросов, содержат входные огнестрельные отверстия. Снаряд, входя в преграду, срезает и разрушает материал, а при выходе из нее часть материала преграды выбрасывается в виде раздробленных частиц. Края отверстия выворачиваются наружу (в металле) или отщепляются (в древесине). В стекле пулевой канал приобретает форму конуса, в котором выходное отверстие всегда больше входного.

Первым признаком входного отверстия является направленность краев преграды в сторону полета пули и конусообразная форма выходного отверстия; второй признак наличие пояска обтирания, который почти отсутствует в месте выхода пули из преграды; третий признак отложение вокруг него дополнительных следов выстрела: пороховой копоти, несгоревших частиц пороха, частиц металла ствола, гильзы, снаряда и капель ружейной смазки. При близком выстреле горячие газы иногда вызывают опаление материала преграды вокруг входного отверстия.

Особенности огнестрельных повреждений, образующихся при стрельбе из бесшумного оружия. При близком выстреле из обычного оружия мишень из ткани в районе пулевой пробоины, как правило, оказывается разорванной. При стрельбе из бесшумного оружия ткань вокруг пулевой пробоины всегда остается неповрежденной, независимо от калибра оружия и дистанции выстрела. Поясок обтирания виден отчетливо, но имеет не ярко черный цвет, а коричнево-серый. Объясняется это тем, что при прохождении пули сквозь глушитель копоть и смазка стираются.

Отпечаток переднего среза оружия (штанц-марка). При стрельбе в упор из обычного оружия штанц-марка появляется лишь на достаточно прочных преградах, а при стрельбе из бесшумного оружия она хорошо наблюдается и на непрочных. По рисунку штанц-марки можно сделать вывод не только о факте применения бесшумного огнестрельного оружия, но и о том, какое именно оружие было использовано при совершении преступления.

Окопчение мишени. Следы пороховой копоти на объектах, пораженных из бесшумного оружия, отличаются от таковых, оставленных обычным стрелковым оружием, по цвету, форме отложения и радиусу распространения. Цвет копоти при стрельбе из бесшумного оружия варьируется в границах от светло-желтого до темно-коричневого. Копоть вокруг пулевой пробоины отчетливо просматривается на мишенях в виде трех окружностей различной интенсивности.

Дополнительные следы возникают от воздействия факторов, сопутствующих близкому выстрелу: динамическое и термическое действие газов, образуемых при выстреле в канале ствола; отложение копоти и несгоревших порошинок; отложение продуктов смазки канала ствола или остатки пули.

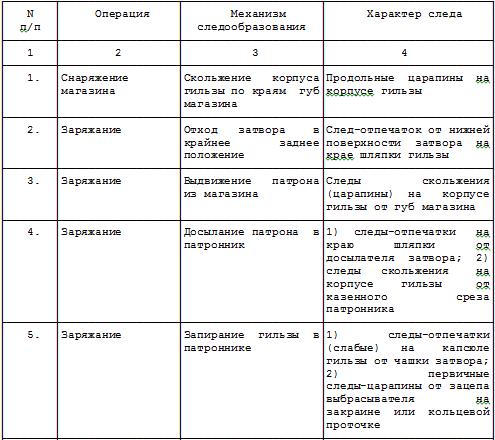

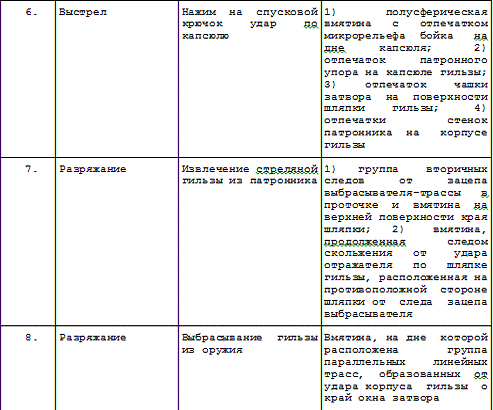

Таблица 1 Механизм образования следов на боеприпасах в пистолетах, автоматах и карабинах

На основании криминалистического изучения признаков огнестрельного оружия устанавливают факт его применения, вид оружия и боеприпасов, определяют входное и выходное отверстие, направление выстрела и дистанцию выстрела (рис. 10).

Для определения входного отверстия и направления полета снаряда используют следующие признаки. Пуля, поражая преграду, выбивает часть предмета и уносит его в пулевой канал (внутри пробоины). Поэтому первым признаком входного отверстия является отсутствие (дефект) небольшого участка поверхности. В сухом дереве, фанере, картоне, железном листе размеры дефекта приблизительно соответствует диаметру снаряда. В хрупких веществах (стекло, кирпич) они больше диаметра.

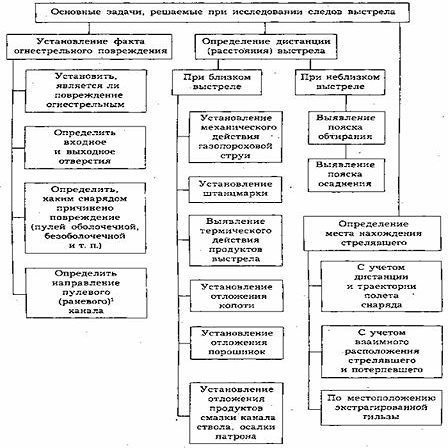

Рис. 10. Основные задачи, решаемые при исследовании следов выстрела

Дефект может быть плохо или совсем неразличим при попадании пули в пластичный материал (резина, свежая кора дерева и т. п.). Для огнестрельного повреждения в стекле, пластмассе и подобных материалах характерно воронкообразное (конусообразное) расширение в сторону выхода пули. Если стекло распалось на отдельные куски по трещинам, то обращают внимание на поверхность ребер осколков. Трещины в стекле могут быть радиальными и концентрическими. Соответственно трещине на ребрах осколков наблюдаются веерообразные волнистости.
