Материал: кр3эм

1 .

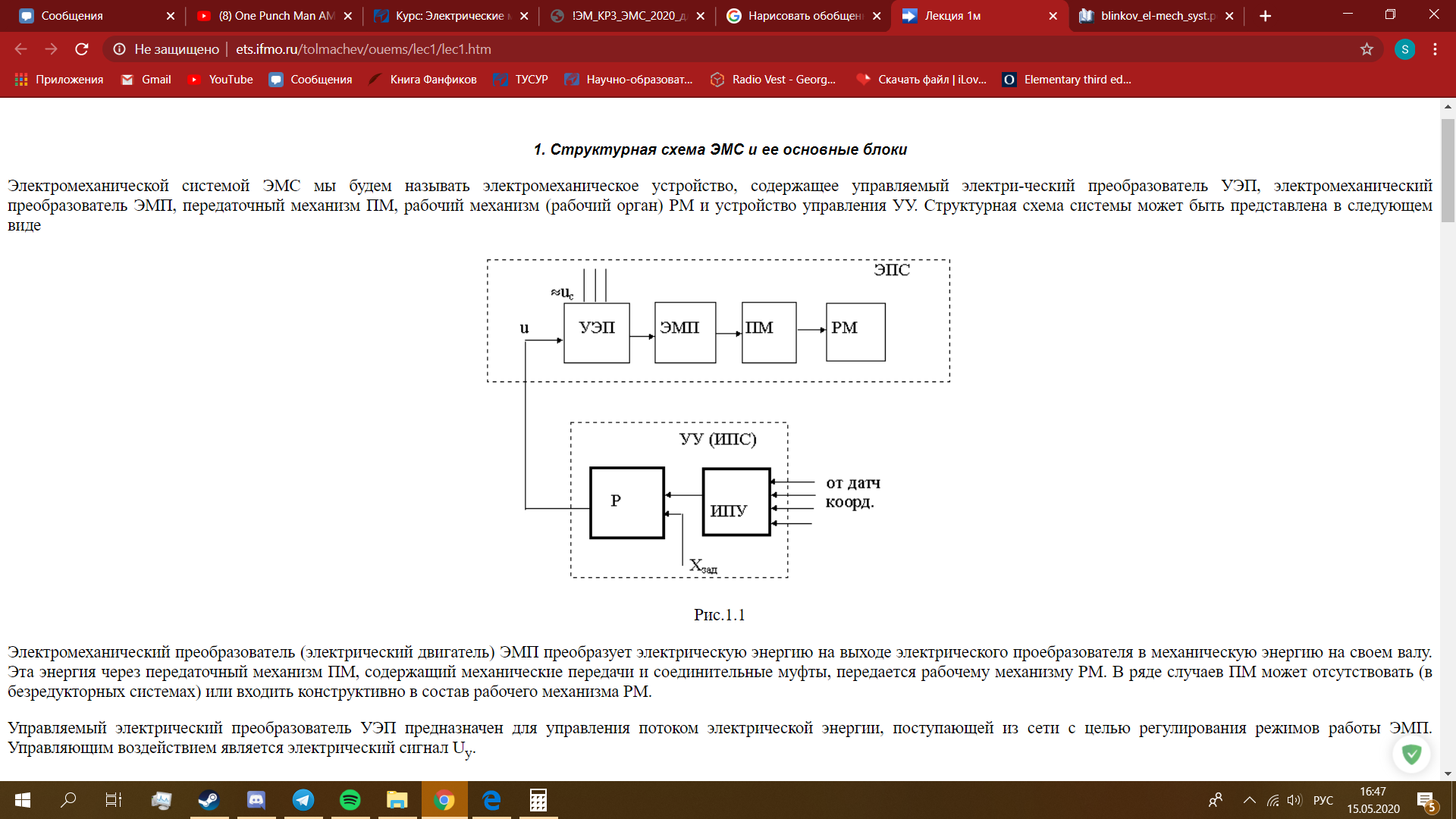

Электромеханической системой называется электромеханическое устройство, содержащее управляемый электрический преобразователь УЭП, электромеханический преобразователь ЭМП, передаточный механизм ПМ, рабочий механизм РМ и устройство управления.

Электромеханический преобразователь (электрический двигатель) ЭМП преобразует электрическую энергию на выходе электрического преобразователя в механическую энергию на своем валу. Эта энергия через передаточный механизм ПМ, содержащий механические передачи и соединительные муфты, передается рабочему механизму РМ. В ряде случаев ПМ может отсутствовать (в безредукторных системах) или входить конструктивно в состав рабочего механизма РМ.

Управляемый электрический преобразователь УЭП предназначен для управления потоком электрической энергии, поступающей из сети с целью регулирования режимов работы ЭМП. Управляющим воздействием является электрический сигнал U_у.

Управляющее устройство в ЭМС представляет собой информационную слаботочную часть системы, предназначенную для обработки информации о задающих воздействиях и координатах состояния системыи выработки на ее основе сигнала управления преобразовательным устройством U_у с целью обеспечения желаемого характера изменения координат системы. В состав устройства управления входят измерительно-преобразовательные устройства ИПУ и регулятор Р. Выходные переменные силовой части системы и механизма измеряются и преобразуются в пропорциональные им электрические сигналы с помощью измерительно-преобразовательного устройства ИПУ.

2 .

3 .
