Министерство образования Республики Беларусь

Учреждение образования БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ ҞҪҴҽҵӆҼүҼ ҺҪҮҲҸҼүҿҷҲҴҲ Ҳ ӇҵүҴҼҺҸҷҲҴҲ Кафедра ӇҵүҴҼҺҸҷҲҴҲ Дисциплина: Основы Радиоэлектроники

КОНТРОЛЬНАЯ РАБОТА №1

Студент: гр. 990241 Петушок И.М. Руководитель: преподаватель ϘүҵӆҷҲҴҸҬ ώ ό.

Минск

2021

1

Задача №1

Пользуясь справочными данными, приведите семейство входных и выходных характеристик БТ с ОЭ. В качестве независимых переменных используйте входное и выходное напряжение. Тип транзистора выберите в соответствии с шифром. Поясните поведение входных и выходных характеристик транзистора.

По справочнику установите максимально допустимые параметры БТ: постоянный ток коллектора IK max;напряжение коллектор-эмиттер UKЭmax;мощность рассеиваемую коллектором

транзистора PK max . На семейство выходных характеристик нанести границы области

допустимых режимов работы.

Задайтесь положением рабочей точки и, пользуясь характеристиками, рассчитайте для нее значение h-параметров БТ. На основании полученных числовых значений параметров рассчитайте параметры Т-образной эквивалентной схемы транзистора и изобразите ее.

Исходные данные: КТ3127А, IK max 20(мА); UKЭmax 20(В); PK max 100(мВт)

Решение

Статические ВАХ БТ позволяют определить дифференциальные параметры транзистора. Для описания свойств транзистора по переменному току используется система дифференциальных h-параметров, которая представляется следующими уравнениями:

dU1 h11dI1 h12dU2

dI2 h21dI1 h22dU2

Для нахождения h-параметров по статическим характеристикам дифференциалы заменим конечными приращениями и получим выражения, позволяющие определить физический смысл h-параметров

Зададим рабочую точку А: UKЭ0 7(В);IK0 4.5(мА).

Для расчета h-параметров используем семейства входных и выходных характеристик БТ. Для определения дифференциальных параметров h11Э и h12Э в заданной рабочей точке А

(UБЭ0,IБ0,UKЭ0 ) на линейном участке семейства входных характеристик выполним построения, как показано на рис. 1,а.

2

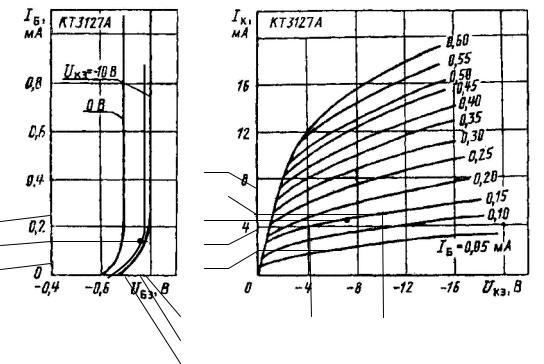

Рис. 1

Найденные приращения токов и напряжений позволяют определить искомые параметры:

точки A(IК0,UКЭ0,IБ0), соответствующей точке А на семействе входных характеристик,

выполним построения как показано на рис. 1,б. Найденные приращения токов и напряжений позволяют определить искомые параметры:

Коэффициент обратной связи по напряжению h12Э имеет очень малую величину

(10 4...10 3), поэтомудля его вычисления рассчитаем параметры Т-образной эквивалентной схемы БТ.(рис. 1.5)

3

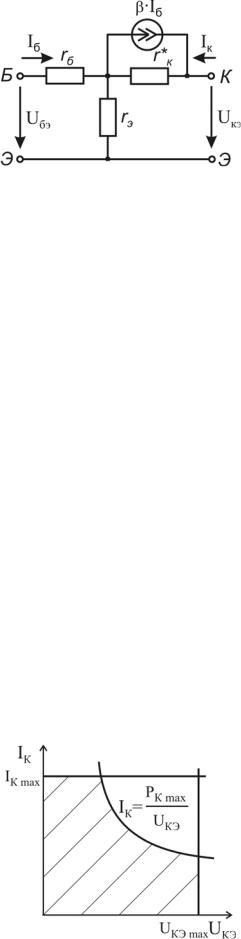

Рис. 1.5

Значение параметров эквивалентной схему БТ находим с использованием известных h- параметров.

Область допустимых режимов на семействе выходных характеристик БТ, представленная на рис. 2 определяется его максимально допустимыми параметрами:

IK max 20(мА)- постоянный ток коллектора;

UKЭmax 20(В)- постоянное напряжение коллектор-эмиттер;

PK max 100(мВт)- постоянная рассеиваемая мощность коллектора.

Рис. 2

4

Задача № 2

частоте f. В качестве исходных данных используйте заданные в таблице значения предельной частоты коэффициента передачи по току в схеме с ОБ fh21б , статический коэффициент передачи

по токув схеме с ОБ и частоты f .

Исходные данные:

f h21б 14(МГц); f 50(кГц) 0.983

Решение

На высоких частотах возникает фазовый сдвиг между входным и выходным токами БТ, обусловленный конечным временем пролета носителей от эмиттера к коллекторуи наличием емкостей переходов БТ. Это приводит к комплексному характеру коэффициентов передачи по токуи их частотной зависимости

Частотные зависимости модуля и фазы коэффициентов передачи по току характеризуются выражениями:

где , - статические коэффициенты передачи по току БТ для включения с ОБ и ОЭ, соответственно; h21б (f ),h21э(f )- предельные частоты коэффициентов передачи по току для

схемы с ОБ и ОЭ, соответственно.

Причем связь между этими частотами определяется выражением

fh21э fh21б /(1 ).

Определим статический коэффициент передачи по токудля включения с ОЭ:

Тогда предельная частота коэффициента передачи по токудля включения с ОЭ

Модуль коэффициента передачи по токув схеме с ОЭ будет равен:

Фаза коэффициента передачи по току в схеме с ОЭ:

5
