Материал: Контроль и измерение параметров видеотракта и телевизионных изображений по испытательной таблице. методические указания к лабораторной работе. Зеленин И.А

Наиболее точное сведение лучей должно быть в первой зоне – в круге диаметром, равным высоте экрана h. Здесь рассовмещение (расслоение) растров в зависимости от типа телевизора допускается до 0,25...0,4 % высоты экрана. Во второй зоне – в кольце между первой зоной и окружностью диаметром l,lh – 0,45...0,65 %, а на оставшейся площади – 0,6...0,8 %.

12. В случае преобладания цветового тона на участках «серой шкалы» баланс белого регулируют изменением (подбором) постоянных напряжений на катодах компланарного кинескопа или ускоряющих электродах дельта-кинескопа таким образом, чтобы обеспечи­валось требуемое соотношение между токами трех лучей кинескопа, следовательно, и правильное соотношение между яркостями трех основных цветов во всем динамическом диапазоне яркостей свечения экрана.

13. Цветные штрихи на участке Е-Х 9-й горизонтали создаются сигналом с уровнями 75/37,5/75/37,5 и частотой импульсов 0,5 МГц.

Контур коррекции предыскажений сигнала цветности

8

SECAM должен иметь полосу пропускания не менее ±1 МГц.

14. «Радуга» представляет собой участок Е-Х 12-й полосы с непрерывным изменением цвета от зеленого до пурпурного с перехо­дом черев серое в центре строки.

Следует помнить, что в случае правильной настройки дискриминаторов на частоты 4,406 МГц (в канале красного) и 4,250 МГц (в канале синего) при передаче черно-белых участков цветного изображения выходные напряжения этих устройств и, следовательно, цветоразностные сигналы должны быть равными нулю. При расстройке же детекторов на их выходах появятся постоянные составляющие, которые вызовут искажения цветового тона на всех цветах, в том числе и окраску «серой шкалы». Допуск на смещение «нулевых» точек АЧХ дискриминаторов должен быть не более ±6 кГц от номинального значения.

15. Отсутствие цвета или малая его насыщенность в «радуге» (12, Е-Х) указывает на недостаточную ширину полосы пропускания ка­нала цветности или ослабление сигнала яркости на частотах 5,0...5,5 МГц. Причиной этого может быть также отклонение частоты гетеродина селектора каналов от номинального значения или недостаточная полоса пропускания канала изображения (усилителей радио- и промежуточной частот, видеодетектора, видеоусилителя).

1

9

6. Для сигналов цветных полос применяют обозначение (номенклатуру), содержащее четыре числа, записываемые через дробь. Числа характеризуют относительные (по отношению к размаху сигнала яркости от уровня гашения до уровня белого, принимаемого за 100 %) уровни сигналов основных цветов, выраженные в процентах. При­нят следующий порядок нумерации уровней: первое и второе числа характеризуют уровни сигналов основных цветов во время передачи (воспроизведения) белой и черной полос соответственно; третье и четвертое – соответственно максимальный и минимальный уровни сигналов основных цветов во время передачи (воспроизведения) цветных полос (желтой, голубой, зеленой, пурпур-

ной, красной, синей).

17. Насыщенность цветных полос (6-7, Б-Щ) не превышает 30 %. Поэтому ограничения цветоразностных сигналов на переходах от цвета к цвету отсутствуют. Следовательно, по изображению таких полос можно правильно отрегулировать степень коррекции цветоразностных сигналов.

При выполнении п. 2.3 следует ознакомиться с принципом определения верхней и нижней частот видеосигнала /1, с. 54-57/ и знать стандартные значения частот строк, кадров и полей /1, с. 50/.

Для выполнения п. 2.4 необходимо знать свойства видеосигнала /1, с. 50-52/, а также стандартные значения его параметров.

3. Контрольные вопросы к домашнему заданию

3.1. Перечислите преимущества электрических методов формирования испытательных изображений.

3.2. Каково соотношение сторон УЭИТ? Что дает прямоугольная форма таблицы?

3.3. Что представляет собой обрамление (рамка) таблицы и для контроля каких параметров ТВ изображения она может быть использо­вана?

3.4. Что представляет собой сигнал, создающий черно-белые эле­менты в рамке таблицы и для измерения какого параметра ТВ сигнала его можно использовать?

3.5. Для чего предназначены окружности (круги) в УЭИТ? Каковы их размеры?

3.6. Каковы форма, частота и длительность импульсов вертикаль­ных и горизонтальных белых линий сетчатого поля?

3.7. Чему равен размах сигнала белых линий сетчатого поля и серых промежутков между ними?

3

10

.8. Укажите элементы УЭИТ, предназначенные для контроля четкости ТВ изображения по горизонтали.

3.9. Каковы форма и частоты сигналов, создающих изображения черно-белых штрихов в 13-й горизонтали и малых окружностях УЭИТ?

3.10. За счет чего черно-белые штрихи в 13-й горизонтали и малых окружностях могут приобретать цветную окраску на экране телевизора?

3.11. Каково назначение «серой шкалы» (градационного клина) на УЭИТ?

3.12. Нарисуйте форму сигнала, создающего изображение «серой шкалы». Какие опорные уровни содержит этот сигнал?

3.13. Какую форму приобретает сигнал при наличии тянущихся продолжений?

3.14. Каковы причины возникновения тянущихся продолжений и повторов, если при варьировании частоты гетеродина в селекторе каналов (например, при ручной ее настройке) эти искажении в одном случае изменяются по характеру и интенсивности, а в другом – не изменяют свой вид?

3.15. Чему равен уровень яркостного сигнала, соответст-вующего изображению квадратов 16-й горизонтали?

3.16. Что представляют собой сигналы, создающие изображение «радуги»?

3.17. Чему равны частота и уровни сигнала штрихов на участке Е-Х 9-й горизонтали?

3.18. Какие типы (номенклатура) сигналов основных цветов ис­пользуют для формирования полос с пониженной (6-7, Б-Щ) и максимальной (14-15, Б-Щ) насыщенностью? Нарисуйте форму этих сигналов.

3.19. Нарисуйте предполагаемую осциллограмму полного цветового видеосигнала (две соседние строки), создающего изображение цветной полосы (14-15, Б-Щ).

4. Лабораторное задание и указания по его выполнению

4

11

.1. Установить правильно яркость и контраст изображения.

4.2. Обеспечить контроль размаха сигнала яркости.

4.3. Установить правильно центровку и размер изображения.

4.4. Измерить нелинейные искажения растра.

4.5. Оценить фокусировку изображения.

4.6. Определить четкость изображения.

4.7. Проконтролировать и измерить тянущиеся продолжения.

4.8. Выявить наличие и оценить интенсивность повторных изоб­ражений.

4.9. Проверить качество синхронизации строчной развертки и чересстрочности разложения.

4.10. Проверить устойчивость цветовой синхронизации.

4.11. Оценить чистоту цвета.

4.12. Измерить остаточное несведение (погрешность све-

дения) лучей.

4.13. Проконтролировать баланс белого (цветовой баланс).

4.14. Проверить характеристику коррекции предыскажений сиг­нала цветности.

4.15. Определить цветовую четкость.

4.16. Проверить совпадение во времени сигнала яркости и цветоразностных сигналов.

4.17. Оценить правильность установки «нулей» АЧХ детекторов (дискриминаторов) цветоразностных сигналов.

4.18. Измерить нелинейность АЧХ дискриминаторов цветоразностных сигналов.

4.19. Проверить правильность коррекции цветоразностных сигналов.

4.20. Проконтролировать соответствие яркостного и цветоразностных сигналов (матрицирование).

4.21. Оценить верность и качество воспроизведения цветов.

4

12

.22. Оценить влияние флуктуационных шумов и импульсных помех на качество изображения и измерить отноше-

ние сигнал-шум.

К первому варианту лабораторного задания относятся нечетные номера подпунктов, ко второму – четные.

Телевизор должен быть включен не менее чем за 15 минут до начала измерений. Приборы перед измерением должны быть включены в течение времени, указанного в инструкциях к ним.

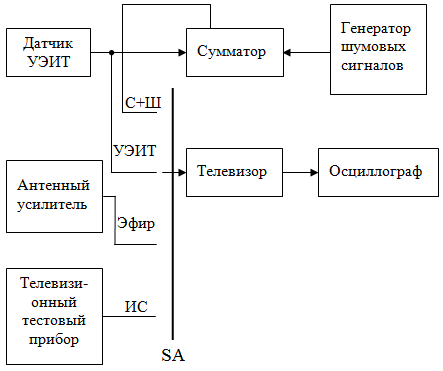

Измерения проводите в соответствии со структурной схемой, представленной на рис. 1. В качестве источника радиосигнала изоб­ражения используйте датчик УЭИТ, телевизионный тестовый прибор, принимаемые ТВ программы из

эфира.

С+Ш – сигнал+шум;

ИС – испытательный сигнал

Р

13

ис. 1. Структурная схема лабораторной установки

Модуляцию несущей (при использовании телетеста) осуществляйте испытательным сигналом, который указан в конкретном методе измерений. Для внешней синхронизации осциллографа можете использовать вырабатываемые субмодулем синх­ронизации телевизора синхроимпульсы полей СИП, стробирующие импульсы строк СИС, а также сигналы с частотой строк и полей от тестового прибора.

Органы настройки телевизора (яркость, контраст, насыщенность и др.) при измерениях установите в оптимальные положения или положения, предусмотренные настоящим руководством.

Измерения проводите на одном ТВ канале I-III диапазона в затемненном помещении.

Все параметры ТВ изображения проверяйте визуальным контролем и (или, если указано) измерениями.

Следует помнить, что тестовый прибор может формировать сиг­налы основных цветов для создания на экране телевизора равных по длительности вертикальных цветных полос:

в последовательности 1 – белая, желтая, голубая, зеленая, пурпурная, красная, синяя, черная;

в последовательности 2 – белая, пурпурная, желтая, красная, голубая, синяя, зеленая, черная;

в последовательности 3 – белая, синяя, желтая, голубая, красная, зеленая, пурпурная, черная.

Яркость и контраст, а также уровень черного устанавли­вают (п. 4.1) визуально по элементу «серая шкала» (полоса 8, Б-Щ).

С

14

начала регулятор контраста установите в положение минимального контраста, а регулятор яркости – в такое положение, при котором яркость элемента «чернее черного» (8 В) была заметно меньше яркости участков 8 Б и 8 Г. Затем общую яркость уменьшите до потери различимости этих участков, а контраст установите таким, чтобы обеспечивалось различие максимального числа градаций яркости в полосе 8, Б-Щ.

Размах сигнала яркости контролируют (п. 4.2) при помощи

ос­циллографа (с выделением строки) по белым и черным элементам (меткам) рамки таблицы, например, 1, А-Э. Контроль максимального размаха сигнала может быть произведен в различных точках канала яркости телевизора. Сравните размах сигнала от уровня гашения до уровня белого с размахом синхронизирующих импульсов.

Для установки центровки и размера изображения (п. 4.3) используйте «крест» в центре таблицы и обрамление (рамку).

Центровку изображения контролируйте и регулируйте по положе­нию пересечения горизонтальной и вертикальной осевых линий сетчатого поля таким образом, чтобы центр таблицы совпадал с центром экрана кинескопа. Смещение изображения относительно центра экрана не должно превышать

3...5 %.

Установку оптимального размера (рабочего поля) и формата изображения осуществляйте по рамке таблицы: с внутренними краями обрамления кинескопа должны быть совмещены внешние горизонтальные края рамки 1, А-Э и 20, А-Э и внутренние вертикальные края полос 1-20, А и 1-20, Э.

Быструю оценку правильности установки формата изображения проверьте по окружностям (в первую очередь, по центральному боль­шому белому кругу) и квадратам. Форма этих элементов должна быть визуально неискаженной.

Приближенную визуальную оценку нелинейным искажениям растра (п. 4.4) дайте по центральной и угловым окружностям УЭИТ, так как на форме именно этих элементов таблицы такие искажения наиболее заметны.

О

15

бъективную оценку подобных искажений можете получить только с помощью вычисления коэффициента нелинейных искажений растра К_Н. Для этого на антенный вход телевизора подайте один из испытатель­ных сигналов: УЭИТ, сетчатого или шахматного полей. При этом изображение должно занимать полностью весь экран телевизора. За­рисуйте соответствующую осциллограмму видеосигнала (одну или две строки).

После этого визуально оцените правильность формы квадратов (клеток) изображения. Затем следует измерить линейкой или милли­метровой бумагой ширину или высоту двух смежных наиболее широких и двух смежных наиболее узких клеток, лежащих в одном ряду вблизи центральных горизонтальной и вертикальной линий, а также длину данного ряда клеток. Неполные клетки и по одной полной клетке от каждого края при этом не учитывать.

Коэффициенты нелинейных искажений растра по вертикали (по кадрам) и по горизонтали (по строкам) в процентах вычислите по формулам

(1)

(2)

где b_max – общая ширина (или высота) двух смежных наиболее широких клеток, мм;

b_min – общая ширина (или высота) двух смежных наиболее узких клеток, мм;

b_ср – средняя ширина (или высота) двух клеток, мм; рассчиты­вают по формуле

,

где l – полный размер изображения по горизонтали (или вертикали), включающий в себя все полные клетки, мм;

n – число полных клеток.

Оценить нелинейность растра можете также (рис. 2) и по такому выражению

16

(3)

Сравните результаты вычислений по формулам (1), (2) и (3).

Фокусировку изображения оценивают (п. 4.5) по различимости строк изображения на экране кинескопа и различимости вертикальных штрихов 13-го ря­да от Б до Э, а также штрихов (помещенных в малых окружностях) 3-4, Г-Д, Ц-Ч и 17-18, Г-Д, Ц-Ч и, кроме того, по бе­лым точкам на серых квадратах

10-11, Л-М и 10-11, П-Р.

bmax			bmin

Рис. 2. К определению коэффициента нелинейных искажений растра

Д

17

ля правильной фокусировки сначала добейтесь наилучшей различимости черно-белого изображения точной настройкой частоты гетеродина. При этом яркость светлых участков изображения следует сделать достаточно высокой, так как при небольшом токе лучей светлые элементы изоб­ражения будут окрашенными. Фокусировка считается удовлетворитель­ной, если строки растра отчетливо различимы (в телевизорах с дельта-кинескопом) с небольшого расстояния. При хорошей фокусировке в центре экрана, как правило, неизбежна некоторая расфокусировка изображения по краям растра.

Четкость изображения (создаваемого яркостным сигналом) по горизонтали в центре экрана определяйте (п. 4.6) визуально по элементу (шкале) групповой четкости (вертикальным штрихам 13-й полосы) при выключенных контурах режекции частот цветовых поднесущих в канале яркости. Четкость оценивайте по предельной разли­чимости штрихов. Она должна быть не хуже 450 линий (для изображе­ния высокого качества).

Обратите внимание, что мелкие штрихи в 13-й полосе имеют окраску.

Для контроля четкости изображения в углах растра используйте расположенные в малых окружностях две группы вертикальных штрихов 3-4, Г-Д, Ц-Ч и 17-18, Г-Д, Ц-Ч. Допускается снижение нормы раз­решающей способности в углах не более, чем на 10 %.

После этого следует проверить неравномерность АЧХ яркостного канала. Для этого выделите сигнал одной из строк 13-й полосы: на экране осциллографа должны наблюдаться семь пакетов синусоидаль­ных колебаний с соответствующими частотами. Неравномерность раз­маха этих колебаний будет свидетельствовать об искажениях АЧХ яркостного канала в области ВЧ.

К

18

онтроль искажений в виде тянущихся продолжений («тянучек») производите (п. 4.7) сначала визуально по бело-серо-черному и черно-серо-белому переходам на участках 10-11, Е-Х, а также по черно-белым квадратам и прямоугольникам горизонтального 16-го ря­да: при наличии тянущихся продолжений яркость в горизонтальном направлении на сером участке будет неравномерной, а при отсутствии таких искажений сигналы от всех указанных выше элементов бу­дут иметь вид одиночных импульсов.

После этого определите низкочастотные искажения с по­мощью осциллографа отношением изменения уровня гашения в видеосигнале в интервале поля к размаху импульса В2 (передаваемому во время обратного хода по полю) U_y и вычислите в процентах по формуле

.

При определении искажений типа многоконтурности (повторов) и окантовок («пластики») (п. 4.8) таблица УЭИТ должна воспроизводиться в черно-белом виде (канал цветности телевизора должен быть выключен).

Наличие повторных изображений и окантовок (в виде контуров белого цвета) установите визуально по воспроизведению одиночных штрихов: черного (белого) на белом (черном) участках 10, Е (11, Е), а также белых на участках 10, Т, Ф и 11, Ж, И. Для этой же цели можете использовать вертикальные линии сетчатого поля и чер­но-белые квадраты (16, Б-Щ).
