Статья: Конфигурирование и разработка информационной системы ветеринарной клиники

Введение

Для ветеринарной клиники, как и для многих других организаций, является актуальным вопрос организации работы с информационными базами данных. Информационные базы данных считаются основой организации обращений пациентов в клинику и определения необходимых мероприятий по их приему и обслуживанию.

Главной причиной проектирования удобного приложения для работы с базой данных ветеринарной клиники считается организация комфортного и эргономичного интерфейса для служащих, которая позволяет уверенным пользователем персонального компьютера легко применить весь набор возможностей работы с базами данных Access, при наличии возможности разграничения прав доступа.

Помимо этого, создание такого приложения позволяет поднять престижность организации за счет применения корпоративных цветов и эмблем. Со стороны клиентов такое приложение может осуществить быстрое нахождение информации при повторном обращение и выписать талон на посещение специалиста с указанием необходимых данных.

Конфигурирование и разработка информационной системы ветеринарной клиники

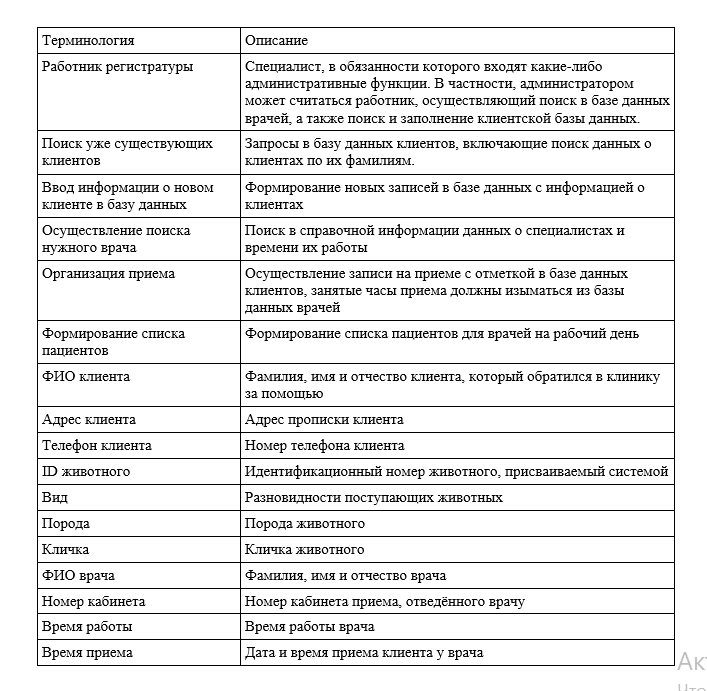

В таблице ниже приводятся термины и определения, актуальные для рассматриваемой сферы деятельности.

Рисунок 1. Таблица.

Если проанализировать проектируемую информационную систему, то можно выделить следующие основные действующие лица:

• Работник регистратуры (регистратор).
• Специалист врачебного дела (врач).

Для них можно выделить прецеденты, сформированная диаграмма вариантов применения информационной системы «Ветеринарная клиника» изображена на рисунке ниже.

Рисунок 2. Диаграмма.

База данных, которая способна работать с данным проектом, должна содержать следующие таблицы:

• Таблица с данными клиентов.
• Таблица с данными животных.
• Таблица с данными врачей.
• Таблица с расписанием приёма.

Соответствующими полями для таблицы «Клиенты» являются:

• Id клиента, то есть, идентификатор в виде автоматически назначаемого счетчика.
• ФИО, то есть, фамилия, имя и отчество в виде строки до 50 символов, обязательной для заполнения.
• Номер телефона клиента, то есть, длинное целое число с маской ввода +7(ХХХ)ХХХ-ХХ-ХХ, обязательное для заполнения.
• Адрес клиента, то есть, строка до 50 символов обязательная для заполнения.

Для таблицы «Животные» должны быть выделены следующие поля:

• Id животного, то есть, идентификатор в виде автоматически назначаемого счетчика.
• Id клиента, то есть, длинное целое число, обязательное для заполнения. Необходимо для осуществления связи с таблицей «Клиенты».
• Отображение ссылки на таблицу «Вид» (поле, обязательное для заполнения).
• Указание породы в виде строки до 50 символов. Поле не является обязательным для заполнения.
• Кличка животного в виде строки до 50 символов. Поле не является обязательным для заполнения.
• Возраст животного в виде числа. Поле не является обязательным для заполнения.

Для правильного функционирования проекта следует сначала вводить информацию о клиенте, а потом уже информацию о животном и назначение ему приема.

Таблица «Врачи» должна содержать в себе справочную информацию, которая не доступна для коррекции пользователем с правами доступа группы «Регистратор». Для таблицы «Врачи» должны быть выделены следующие поля:

• Id врача, то есть, идентификатор в виде автоматически назначаемого счетчика.
• ФИО врача в виде строки до 50 символов. Поле является обязательным для заполнения.
• Время начала работы в виде длинного целого числа. Поле является обязательным для заполнения.
• Время окончания работы в виде длинного целого числа. Поле является обязательным для заполнения.
• Номер кабинета в виде целого числа. Поле является обязательным для заполнения.

Для таблицы «Приём» должны быть выделены следующие поля:

• Id клиента в виде длинного целого числа. Поле является обязательным для заполнения.
• ID животного в виде длинного целого числа. Поле является обязательным для заполнения.
• Id врача в виде длинного целого числа. Поле является обязательным для заполнения.
• Номер кабинета в виде целого числа. Поле является обязательным для заполнения.
• Время приема в виде длинного целого числа. Поле является обязательным для заполнения.

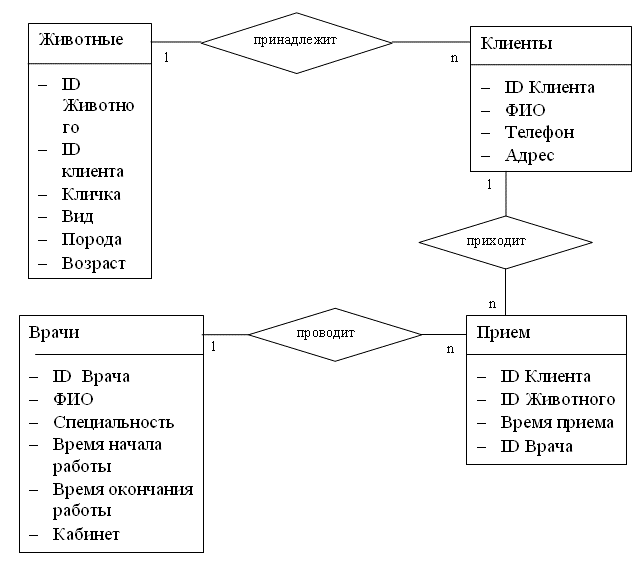

Ниже приведена ER-диаграмма, то есть, разновидность блок-схемы, базы данных информационной системы.

Рисунок 3. ER-диаграмма.

Проектирование базы данных для рассматриваемого приложения может быть выполнено при помощи программного продукта MS Access, поскольку эта программа предоставляет возможность наглядного создания схемы данных, а также позволяет назначить параметры и маски полей данных таблиц и организовать необходимые связи.
