В последнее время в исследованиях, связанных с проблемой понижения эмиссии оксидов азота при горении, возрастает роль математического моделирования. Так как большинство реальных процессов горения происходит в турбулентном режиме, проблема сводится к расчету образования оксидов азота при турбулентном горении. В настоящей работе проводится оценка механизмов формирования NOх в аппаратах пульсирующего горения, в частности, в аппаратах пульсирующего горения с аэродинамическим клапаном. Что касается самих моделей образования оксидов азота в пламени, то к основным механизмам образования NOх можно отнести [3]:
1.Тепловой или «термический» механизм (схема Зельдовича);
2.Радикальный механизм (образование NO за счет так называемых быстрых реакций);
3.Механизм образования NO за счет азотосодержащих соединений в топливе. Большинство расчетов образования оксидов азота проводится в рамках модели Зель-
довича, то есть когда образование NO связывается с протеканием трех основных реакций, а концентрация атомарного кислорода находится из условий равновесия. Более детальное рассмотрение кинетики химических реакций и подробный учет кинетической схемы приводит к значительному усложнению задачи. Так, в работе [4] рассмотрена цепочка из 196 прямых и обратных реакций, приводящих к образованию NO. Такое неоправданное усложнение задачи привело авторов к необходимости пренебрежения турбулентностью, рассматривалось ламинарное распространение пламени. Экспериментальные исследования, приведенные в работе [5], показали, что образование NOх является реакцией, на которую наибольшее воздействие оказывают турбулентные пульсации температуры и концентраций реагирующих веществ. Об экологических показателях аппаратов пульсирующего горения можно судить по суммарному выходу NOx. В работе [6] авторами показано, что при стационарном горении топлива «термический» путь образования NOх по механизму Я.Б. Зельдовича вносит основной вклад в загрязнение окружающей среды выбросами оксидов азота. В работах [4, 5] был произведен теоретический анализ выхода оксидов азота в аппаратах пульсирующего горения. В них было доказано, что, в отличие от факельного горения, основной вклад в итоговое содержание оксидов азота, образующихся при сгорании топлива в аппаратах пульсирующего горения с аэродинамическим клапаном, вносят «быстрые» оксиды азота, рис. 1.
Конечная концентрация «быстрых» оксидов азота практически не зависит от температуры в камере сгорания. Их содержание в продуктах сгорания примерно одинаково как для аппаратов пульсирующего горения, так и в установках факельного сжигания топлива. Следует отметить, что в отличие от стационарного горения, в аппаратах пульсирующего горения с аэродинамическим клапаном равновесные характеристики не достигаются, и, именно поэтому, действительный выход «термических» оксидов азота на несколько порядков ниже равновесных. Это связано с тем, что время пребывания компонентов топлива в камере сгорания не превышает 0,02 с (для равновесных процессов требуется не менее 0,05 с).
Таким образом, конечное снижение концентрации NOx во многом определяется снижением «термических» оксидов азота в аппаратах пульсирующего горения.
Благодаря методике учета неравновесности процессов при образовании NOx, описанной в работе [7], получены результаты по выходу оксидов азота в аппарате пульсирующего горения с аэродинамическим клапаном тепловой мощностью 326,8 кВт, которые представлены на рис. 2, 3 [8]. Стоит отметить, что расчетные и экспериментальные данные для данного теплогенератора удовлетворительно совпадают.
136
Концентрация NO, кг/м3 |
|
|
|
|
|
|
|
|
|
2∙10-4 |
|
|
|
|
1 – |
термические NO |
|
|
|
1,8∙10-4 |
|
|
|
|
|
|
|||
|
|
|
3 |
2 – |
быстрые NO |
|
|
||
|
|
|
2 |
|
|
||||
1,6∙10-4 |
|
|
3 – |
суммарные NO |
|
|
|||
|
|
|
|
|
|||||
1,4∙10-4 |
|
|
|
|
|
|
|
|
|
1,2∙10-4 |
|
|
|
|
|
|
|
|
|
1∙10-4 |
|
|
|
|
|
|
|
|
|
8∙10-5 |
|
|
|
|
|
|
|
|
|
6∙10-5 |
|
|
|
|
|
|
|
|
|
4∙10-5 |
|
|
|
1 |
|
|
|
|
|
2∙10-5 |
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
τ,с |
0 |
0,002 |
0,004 |
0,006 |
|
0,008 |
0,01 |
0,012 |
0,014 |
|
|
|
||||||||

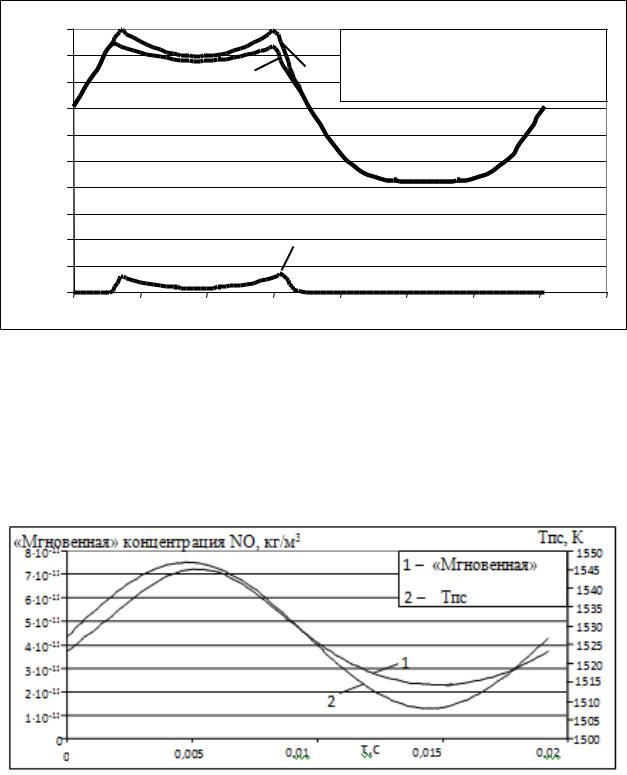

Рис. 1. Концентрация оксида азота при горении метана в воздухе в аппарате пульсирующего горения в течение цикла пульсаций
На рис. 2 отчетливо видно существенное влияние неравновесности процесса на образование «термических» оксидов азота. Из-за недостижения равновесного состояния процесса образования «термических» NO их концентрация значительно ниже, чем могла бы быть в случае равновесного процесса. При этом вклад «термических» оксидов азота в общее количество NO, образующихся в АПГ с аэродинамическим клапаном, незначительный, рис. 3.
Рис. 2. Зависимость «мгновенной» концентрации «термического» оксида азота и изменения температуры при горении водорода
137
Концентрация NO, кг/м3 |
|
|
|
|
||
1·10-2 |
|
|
|
|
|
|
1·10-3 |
|
|
|
|
|
|
1·10-4 |
|
|
|
|
|
|
1·10-5 |
|
1 – |
состояние |
|
||
1·10-6 |
|
|
|
|
|
|
1·10-7 |
|
2 – |
|
процесс в АПГ |
|
|
|
|
|
|
|
||
1·10-8 |
|
|
|
|
|
|
1·10-9 |
|
|
|
|
|
|
1·10-10 |
|
|
|
|
|
|
1·10 |
-11 |
|
|
|
|
τ, с |
|
|
|
|
|
|
|
|
0 |
0,005 |
0,01 |
0,015 |
0,02 |
|
|
|

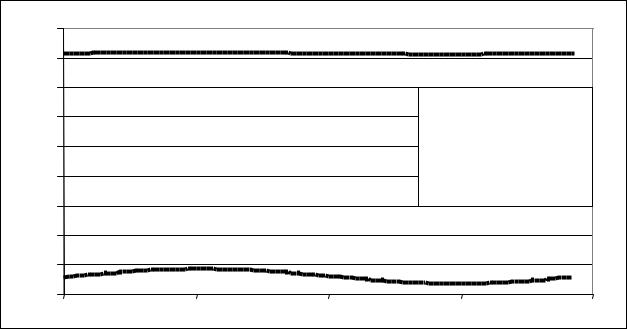

Рис. 3. Изменение концентрации термических NO в цикле клебаний в АПГ |
||||
|
|
