Материал: История архитектуры методические указания и задания по выполнению контрольной работы для студентов специальности 250203 Садово-парковое и ландшафтное строительство заочной формы обучения
реферата контрольной работы выполняется рукописным шрифтом (построенным или прорисованным), соответствующим временному периоду и стилистическому архитектурному направлению заданной темы; выполняется на чертежной бумаге в технике туши, высота шрифта, порядка 20 – 30 мм; номер Листа [I], дополнительный лист, вне основной нумерации листов;
Например, тема реферата контрольной работы: «Архитектура СанктПетербурга, вторая половина XVIII – первая треть XIX в.». В данном примере: представлен стиль классицизм в Российской Империи, шрифты, соответствующие этому периоду – это классицистические, например Новая Антиква, по мотивам Бодони:
контртитул с художественно-каллиграфическим оформлением:
«Архитектура Санкт-Петербурга, вторая половина XVIII – первая треть
XIX в.» (рис. 6);
содержание – тематический план (оформление по форме, (штамп основной надписи форма 3, рис. 7); номер Листа 2;
введение, преамбула, номер Листа 3;
основной текст, структурируется на отдельные разделы (14 – 17 листов формата А 4), страницы должны быть пронумерованы (штамп основной надписи форма 4 или форма 5 и 6 рис. 2, 3 и 4); (в тексте, или после основного текста, в виде приложения, должны обязательно быть иллюстрации с пояснениями, соответствующие теме); номер Листа 3 и последующие;
выводы и заключения по существенным ключевым вопросам темы реферата контрольной работы;
словарь архитектурных терминов, встречающихся в тексте (возможна визуализация пояснения), не менее 10-15 терминов;
список используемой литературы (оформляется по форме библиографических ссылок).
Состав-структура контрольной работы:
Все вопросы и характеристики истории архитектуры и строительной техники, описанные в реферате, должны отражать выбранный период. Обязательны сравнения и анализ архитектурной деятельности сопредельных и крупных территорий и государств, также сравнительный анализ предшествующих стилистических направлений и периодов архитектурного искусства.
Содержание контрольной работы:
Характеристика архитектурного искусства выбранного периода. Характеристика рассматриваемого региона, природно-климатические особенности, влияющие на архитектурно-конструктивные, объемнопланировочные решения, на связь формы и конструкции, пластику и декор архитектурных объектов. Краткий обзор развития искусства. Ос-
5
новные стилистические направления в архитектурной деятельности выбранного периода, характерные признаки, отличительные черты преобладающего архитектурно-стилистического направления в искусстве. Раскрыть понятия и черты, являющиеся главными, отличительными признаками, характеризующими господствующую, доминирующую или преобладающую стилистическую направленность в искусстве и архитектуре описываемого периода. Средства архитектурной композиции. Скульптура, элементы декора и пластики, колористика фасадов, интерьеров архитектурных объектов. Основные идейные направления в архитектуре и строительстве.
Знаменитые, крупные, зодчие, авторы, мастера, деятели архитектурного искусства, также интересные архитектурные объекты и сооружения выбранного периода. Понятие об архитектурном объекте (здании, сооружении), архитектурном памятнике, архитектурном ансамбле, архитектурном комплексе, Основные, выдающиеся и знаковые архитектурные комплексы, памятники и ансамбли данного периода. Примеры и анализ архитектурно-художественных, архитектурно-конструктивных, объем- но-планировочных и технических решений и творческих идей авторов. Примеры и типы основных видов зданий, сооружений, инженерных конструкций выбранного периода. Основные архитектурностроительные приемы, основные типы и формы конструкций, строительные материалы, используемые и применяемые в данный период. Строительные и конструктивные системы, тектонические и архитектонические системы, средства формирования и создания материальнопространственной среды жизнедеятельности человека, используемые и применяемые в данный период.
Уникальность архитектурного образа города, элементов города выбранного периода. Отличительные особенности архитектурной и творческой деятельности авторов выбранного региона и временного периода. Национальные стилистические особенности архитектурного искусства. Характерные архитектурно-строительные приемы выбранного региона, данного временного и стилистического направления в зодчестве. Новые тенденции и преемственность в архитектурном искусстве выбранного периода. Использование в архитектурных ансамблях природного окружающего ландшафта, особенности его влияния на объем- но-планировочную структуру архитектурного объекта и ансамбля. Элементы озеленения и благоустройства, малые архитектурные формы, применяемы в выбранный период. Характерные приемы колористики в архитектуре.
Краткая характеристика основных ключевых вопросов. Выводы и заключения.
6
2.ОБРАЗЕЦ ОФОРМЛЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ
Вданном разделе представлены образцы оформления, главные размеры и закономерности графического оформления текстовых документов, пояснительных записок курсового, дипломного проектов, рефератов, РГР – расчетно-графических работ, индивидуальных контрольных работ и других работ, выполняемых студентами и профессионалами.
Образец графического оформления и построения титульных листов текстовых документов смотри на рис. 5. Шрифты рекомендуются прямые или наклонные, в заглавии допускаются все прописные № 10, (см. ГОСТ Шрифты чертежные [2]).

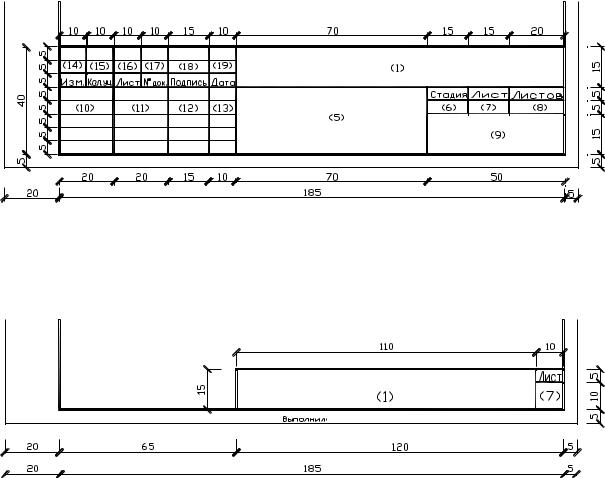

Штамп основной надписи (форма 3), рис. 1, приводится на первом листе (следующий за титульным листом и контртитулом) текстового документа в пояснительных записках курсовых, дипломных проектов, рефератах, РГР (расчетно-графические работы), индивидуальных контрольных работах и т.п. Как правило, на этом листе приводится состав, структура и содержание документа.
Форма 3
Рис. 1. Штамп основной надписи (форма 3)
Штамп основной надписи (форма 4,) рис. 2, приводится на последующих листах чертежей изделий и текстовых документов при односторонней печати.
Форма 4
Рис. 2. Штамп основной надписи (форма 4)
7

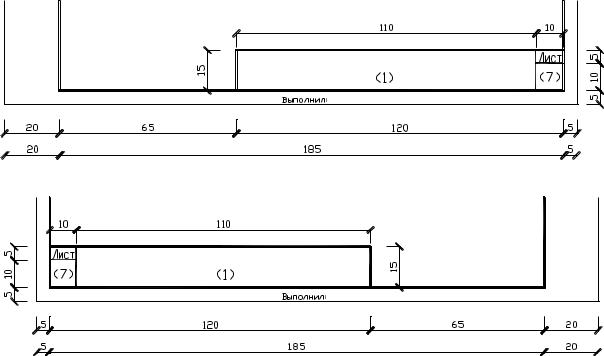

Штамп основной надписи (форма 5 и 6), рис. 3 и 4, приводится на последующих листах чертежей изделий и текстовых при двухсторонней печати: для нечетных страниц – форма 5, для четных страниц форма 6.
Форма 5
Рис. 3. Штамп основной надписи (форма 5)
Форма 6
Рис. 4. Штамп основной надписи (форма 6)
Графы штампов основных надписей и дополнительные графы (номера граф на рисунках 1 – 4 отмечены цифрой в скобках) заполняют следующим образом:
графа (1) – обозначение документа. В учебных чертежах и работах в этой графе указывают шифр студента, вариант задания, раздел, год исполнения. Например, «ЛХФ-I-5-з/о−Шифр № з/к − К/р− ИАрх–2009» обозначает: «Лесохозяйственный факультет - первый курс - 5 группа - заочное обучение – номер шифра зачетной книжки – Контрольная работа – раздел «История архитектуры» –год исполнения 2009». Шрифты: прописной №7 или №5 (т.е. номер шрифта обозначает – высоту прописных букв 7 или 5 мм, строчных, соответственно, 5 или 3,5 мм);
графа (5) – наименование изделия или документа (для формы 3). В учебных чертежах указывают разделы изучаемого материала, разделы пояснительной записки и т.п. Например, раздел «История архитектуры». Шрифты: прописной №7 или №5;
8
графа (6) – условное обозначение стадии проектирования. Например: К/р – контрольная работа, ГР – графическая работа, РГР – расчетно-графическая работа, КР – курсовая работа, КП – курсовой проект, ДП – дипломный проект и др. Шрифты: № 3,5 или № 2,5 (т.е. номер шрифта обозначает – высоту прописных букв 3,5 или 2,5 мм, строчных, соответственно, 2,5 или 1,8 мм), (для формы 3);
графа (7) – порядковый номер листа (страницы текстового документа). Например, в форме 3 – первый лист текстового документа
–это Лист-2 (Лист 1 – это титульный лист). Шрифты: № 3,5 или № 2,5 (для формы 3);
графа (8) – общее число листов документа (комплекта чертежей). В форме 3 графу заполняют только на первом листе текстового документа Лист-2 (следующий лист за титульным листом – Лист 1). Шрифты: № 3,5 или № 2,5 (для формы 3); № 3,5 или №5 (для формы
4, 5, 6);
надписи в шапках над графами: 6, 7, 8 – «Стадия», «Лист», «Листов» выполняются шрифтом: № 3,5 или № 2,5 (т.е. номер шрифта обозначает – высоту прописных букв 3,5 или 2,5 мм, строчных, соответственно, 2,5 или 1,8 мм);
графа (9) – наименование организации, в которой выполнялся документ. В студенческих работах в этой графе заполняют название учебного заведения (например, СПбГЛТА). Шрифты: № 7, № 5 или № 3,5;
графа (10) – должность исполнителя и других лиц, ответственных за содержание документа. В учебных чертежах и работах в этой графе указывают: «Выполнил», «Чертил», «Разработал», «Дипломник», «Проверил», «Принял», «Руководитель», «Консультант», «Зав.кафедрой». Шрифты: № 3,5 или № 2,5;
графа (11) – фамилии исполнителя и других лиц, ответственных за содержание документа, соответствующие должностям в графе (10). Шрифт № 3,5 или № 2,5;
графа (12) – подписи исполнителя и других лиц, ответственных за содержание документа, соответствующие должностям в графе (10) и фамилиям в графе (11). Шрифты: № 3,5 или № 2,5;
графа (13). Дата подписания документа исполнителем и другими лицами. Шрифт № 3,5 или № 2,5;
графы (14) – (19) – таблица изменений. В учебных чертежах не заполняются.
Встуденческих работах в штампе основной надписи форма 3 графы: 14, 15, 16, 17, 18, 19 могут, не заполняться.
9
