действующий ток во вторичной обмотке трансформатора, равный току диода:

I2 2 I0 1,57I0

(1.4)

максимальный ток диода:

I Д max I0 3,14I0

(1.5)

полезная мощность, отдаваемая выпрямителем:

P0 U0 I0

(1.6)

мощность вторичной обмотки трансформатора:

(1.7)

коэффициент полезного действия:

P2

P0

(1.8)

3.1. Задание третье

Используя исходные данные своего варианта (табл. 1.1), рассчитать коэффициент пульсаций и максимальное обратное напряжение на диоде при подключении параллельно нагрузке конденсатора С, ёмкостью 100мкФ. При расчёте пренебречь изменениями U0 и I0, связанными с подключением ёмкости. Принять частоту сети f=50Гц.

максимальное обратное напряжение на диоде

U Добр 2U2m 2 U0 6,28U0

(1.9)

коэффициент пульсаций

(1.10)

где I0 – A, U0 – B, C – Ф, f – Гц

6

4. Лабораторные задания и методические задания по их выполнению

4.1 Задание первое

Снять потенциально-временные диаграммы напряжений на вторичной обмотке трансформатора, диода и на нагрузке однофазной схемы выпрямителя при активной и ёмкостной реакциях нагрузки.

Методические указания Для исследования однофазного однополупериодного выпрямителя тум-

блер SA2 следует перевести в положение «выкл». Тумблером SA5 подключить активную нагрузку. Для снятия потенциально-временных диаграмм напряжений установить сопротивление нагрузки «R1» в положение, указанное преподавателем, подключить осциллограф к гнёздам «4» и «5» при снятии диаграммы напряжения на нагрузке и к гнёздам «1», «2» и «1», «3» при снятии диаграмм напряжений на вторичной обмотке трансформатора и диоде соответственно.

При снятии потенциально-временных диаграмм напряжений при активной нагрузке положение тумблеров SA3 и SA4 (подключающих конденсаторы С1 и С2) находятся в положении «выкл».

При снятии потенциально-временных диаграмм напряжений при емкостной нагрузке тумблеры SA3 и SA4 находятся поочерёдно во включенном состоянии (т.е. снять потенциально-временные диаграммы напряжений для двух значений емкостей С1 и С2).

4.2 Задание второе

Снять внешнюю характеристику и зависимость коэффициента пульсаций от тока I0: а) при активной и б) ёмкостной нагрузках для однофазной схемы выпрямителя.

Методические указания Внешняя (нагрузочная) характеристика выпрямителя представляет собой

зависимость U0=f(I0). Значения I0 надо определять миллиамперметром стенда A, а U0 вольт-метром стенда V2. Для определения коэффициента пульсаций Kп подсоединить к гнёздам «4» и «5» осциллограф, снять от 8 до 10 точек во всём диапазоне изменения «R1». Данные занести в таблицу 1.2 Коэффициент пульсаций определить пользуясь формулой

K П U mi , U

0

(1.11)

где Um1=(Umax-Umin)/2 – переменное напряжение пульсаций;

Umax и Umin – максимальное и минимальное значения напряжения пульсаций, определяемое непосредственно на экране осциллографа.

Полученные результаты занести в таблицу 1.2 и построить графики

U0=f(I0) и KП=f(I0).

7

Подключить тумблером SA3 ёмкость C1, сделать замеры, аналогичные как и для активной нагрузки, занести результаты в таблицу, аналогичную табл.2. и построить графики U0=f(I0) и KП=f(I0). Подключить тумблером SA4 ёмкость C2, сделать аналогичные замеры для построения графиков U0=f(I0) и KП=f(I0) для ёмкости C2.

Таблица 1.2.

I0, mA

U0, В

Umi, В

КП

4.3 Задание третье

Снять потенциально-временные диаграммы напряжений на нагрузке двухфазной схемы выпрямителя при: а) активной и б) ёмкостной нагрузках.

Методические указания Для исследования двухфазного двухполупериодного выпрямителя тум-

блер SA2 следует перевести в положение «вкл». В остальном воспользоваться методическими указаниями к первому заданию.

4.4 Задание четвёртое

Снять внешнюю характеристику и зависимость КП от тока I0 при: а) активной и б) ёмкостной нагрузках двухфазной схемы выпрямителя. При выполнении этого задания воспользоваться методическими указаниями ко второму заданию.

5. Требования к выполнению отчёта

Отчёт выполняется на стандартных листах бумаги формата А4 (210х297)

идолжен содержать:

1)цель работы;

2)схемы исследуемых выпрямителей;

3)расчеты в соответствии с вариантом домашнего задания;

4)результаты измерений, представленные в виде таблиц и графиков согласно лабораторным заданиям;

5)потенциально-временные диаграммы напряжений при различных видах нагрузки, снятые экспериментально;

6)выводы по работе.

8

6.Контрольные вопросы

1.Принцип действия основной однофазной схемы выпрямителя.

2.Принцип действия основной двухфазной схемы выпрямителя.

3.Преимущества и недостатки основной однофазной схемы выпрямителя.

4.Преимущества и недостатки двухфазной схемы выпрямителя.

5.Порядок расчета схемы выпрямителя с активной нагрузкой.

6.Какие параметры схемы выпрямления изменяются при подключении конденсатора параллельно активной нагрузке и почему?

7.Перечислить параметры, которые задаются при расчёте схемы выпрямителя.

8.Какие причины могут вызвать появление пульсаций с частотой сети на нагрузке выпрямителя?

9.Что представляет собой внешняя характеристика выпрямителя?

10.Порядок снятия потенциально-временных диаграмм напряжений выпрямителя с помощью осциллографа.

11.Изобразить и объяснить потенциально-временные диаграммы напряжений на нагрузке и на диоде однофазной схемы выпрямителя.

ЛАБАРАТОРНАЯ РАБОТА № 2 ИССЛЕДОВАНИЕ СГЛАЖИВАЮЩИХ ФИЛЬТРОВ

1.Цель работы: изучить принцип действия сглаживающих фильтров, приобрести навыки расчета и экспериментального исследования основных характеристик пассивных сглаживающих фильтров.

2.Описание лабораторного стенда

Конструктивно лабораторный стенд выполнен в виде настольного переносного прибора на лицевой панели которого изображена исследуемая электрическая принципиальная схема (рис.2.1).

На лицевой панели стенда расположены:

тумблер включения стенда SA1 с индикатором включения сети;

тумблеры SA2 –SA6, позволяющие исследовать различные сглаживающие фильтры и полностью отключать их переводя работу выпрямителя на чисто активную нагрузку;

ручка регулировки активного сопротивления нагрузки «R2 нагрузка»;

вольтметр V1 для измерения напряжения на вторичной обмотке трансформатора;

вольтметр V2 для измерения величины среднего выпрямленного напряжения на нагрузке;

миллиамперметры A1 и А2 для измерения величины среднего выпрямленного тока в нагрузке;

гнёзда «1» - «5» для подключения осциллографа и просмотра осциллограмм в различных точках схемы

9

На задней части стенда находятся держатель предохранителя, клемма заземления, шнур питания.

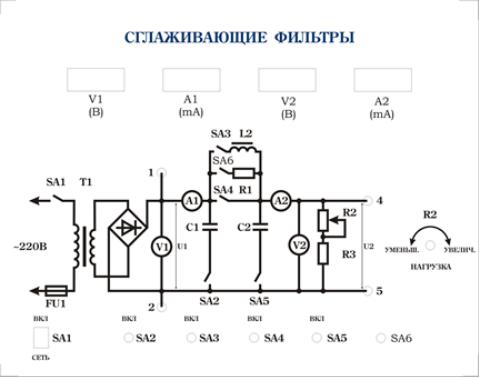

Рис.2.1. Внешний вид лицевой панели лабораторного стенда «Сглаживающие фильтры»

3. Домашние задания и методические указания по их выполнению

3.1 Задание первое

Ознакомиться с принципом действия сглаживающих фильтров. Методические указания

Для выполнения задания необходимо проработать материал, изложенный в [1 с.478-484 ]. При этом следует внести в отчёт по лабораторной работе принципиальные схемы сглаживающих фильтров.

3.2 Задание второе

Рассчитать параметры RC фильтра, работающего на входе двухфазного двухполупериодного выпрямителя напряжения согласно исходным данным, приведенным в табл 2.1: Umi вых –переменная составляющая на выходе фильтра, Rн –сопротивление нагрузки,U0-среднее выходное напряжение на выходе фильтра.
