Курсовая работа (т): Геолого-технологическое исследование Черемушкинского лицензионного участка, расположенного на территории Саратовской области

Толщина яруса 121 м.

Апшеронский ярус (N2ap) вскрыт в интервале 1 м - 41 м.

Представлен суглинками желтовато-коричневыми, плотными.

Толщина яруса 40 м.

Четвертичная система (Q)

Вскрыта в интервале 0 м -1,0 м

Представлена почвенно-растительным слоем 0,4 м и суглинками желто-коричневыми эллювиально-делювиальными 0,6 м.

Толщина четвертичных отложений 1,0 м.

4. Тектоника

В тектоническом плане Черемушкинский ЛУ принадлежат северному склону Иргизского прогиба, а Кустовская поисковая площадь его южной, приосевой части, в зоне сочленения последнего с юго - западной частью Бузулукской впадины (рис. 3).

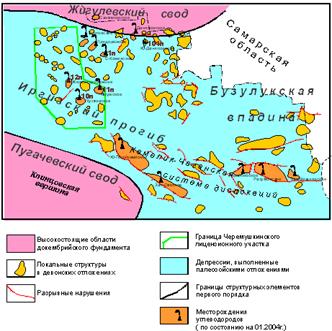

Рис. 3. Тектоническая схема района работ М 1: 600 000

Структурный план Черемушкинского ЛУ по девонским сейсмическим горизонтам в целом принадлежит зоне погружения всех горизонтов осадочной толщи, - а кровли кристаллического фундамента и дофранской части осадочного покрова ступенчато,- в юго-восточном направлении в сторону сочленения осевой части Бузулукской впадины и северной части Прикаспийской впадины за счет формирования региональных наклонов в раннепермское и неоген - четвертичное время. Со стороны Клинцовской вершины наблюдается ступенчатое погружение и в северо-восточном направлении за счет формирования региональных наклонов в раннекаменноугольное, позднекаменноугольное и позднепермское время, носящее зональный характер. Следствием последнего общий структурный план по кровле фундамента и нижней части осадочного покрова в пределах Черемушкинского и Кожевского участков приобрел вид амфитеатра, представляя зону сочленения Бузулукской впадины и Иргизского прогиба. На фоне результирующего погружения слоев нижней части осадочного покрова в юго-восточном направлении выделяются локальные выступы кристаллического фундамента амплитудой до 120 метров.

Над выступами фундамента формировались структуры облекания и уплотнения, которые группируются в протяженные структурные разновозрастные зоны, а именно: северо-восточного простирания, отделенные друг от друга девонскими грабенообразными прогибами и наложенной на них позднефранско-ранневизейской и послесреднекаменноугольной пликативной тектоникой зон северо-западного простирания, формируя диагональную тектонику. Последняя - следствие разновозрастного формирования крупных выступов кристаллического фундамента - Клинцовского и Жигулевского. Нахождение площади исследования в зоне сочленения с крупными структурными элементами предопределило значительную тектоническую нарушенность кристаллического фундамента, а также эйфельского и нижней, воробьевской части живетского ярусов среднего девона.

Структурный план Черемушкинского ЛУ по сейсмическим горизонтам карбона принадлежит пологой моноклинали, являющейся результатом погружения горизонтов в юго-восточном направлении, осложненной структурными носами и редкими локальными малоампли- тудными структурами.

По данным бурения поисковых независимых скважин №10п на Черемушкинском ЛУ и скважины №1п Северо-Кожевской площади, пробуренной в 13 км северо-восточнее на соседнем Кожевском участке, в юго-западном направлении от последней установлено сокращение остаточных толщин мезозойских, позднепермских, позднее-каменноугольных, раннекаменноугольных и эйфельских отложений в сумме на 168 м от 1173 м до 1005 м при увеличении толщин франских и живетских на 25 м (табл. 3).

Таблица 3. Сопоставление толщин и гипсометрии основных стратиграфических подразделений данным бурения первых поисковых скважин на Черемушкинском и Кожевском участках.

Это определило на настоящее время относительно более высокое гипсометрическое положение кровли кристаллического фундамента и допозднекаменноугольной части осадочного покрова в районе скважины №10п.

При этом фиксируется увеличение в этом же, юго-западном направлении остаточных толщин неоген-четвертичных, раннепермских, среднекаменноугольных, франских и живетских отложений в сумме на 113 м от 2342 м до 2455 м, что вкупе с тектоническими нарушениями и размытыми частями отложений определило относительно более низкое гипсометрическое современное положение послепозднекаменноугольной части осадочного покрова в районе скважины №10п. В целом толщина осадочного покрова в юго-западном направлении сократилась на 55 м

Согласно неотектонического районирования Кустовская площадь принадлежит юго-западной части изометричного, приподнятого Камелик-Иргизского блока с размерами в плане 120 км х120 км.

По данным аэрокосмических исследований и структурного дешифрирования по неотектонической активности положение скважины 10п принадлежит северо-западной границе кругового элемента диаметром 1,1 км, совпадащюего в плане с юго-восточной частью Кустовской структуры (ардатовский купол); в 0,9 км юго-восточнее линеамента северо-восточного направления проходящего и через Кожевской участок и представляющего, очевидно, закартированный сейсморазведкой восточный борт ДГП. Кустовская площадь в целом расположена в неотектонически относительно опущенной зоне со средней неотектонической активностью в междуречьи нижнего течения рек Камелик, Сестра и Сухой Камелик шириной 17 км, вытянутого в север-северо-западном направлении, где долина р. Сестра испытывает резкий до 850 поворот с субширотного на субмеридиональное направление после впадения в нее р. Сухой Камелик.

5. Геологическое строение каменноугольных и девонских отложений

.1 Девонская система

Девонская система (D) включает в себя средний и верхний отделы. Общая толщина 997 м.

Средний отдел (D2) представлен эйфельским и живетским ярусами. Вскрытая толщина - 190 м.

Эйфельский ярус (D2ef) включает в себя клинцовский, мосоловский и черноярский горизонты. Возраст горизонтов датирован эйфельским веком по их положению в разрезе, относительно перекрывающего его живетского яруса, датированного по результатам спорово-пыльцевого анализа кернового материала.Суммарная толщина яруса 51м.

Клинцовский горизонт (D2ef kl). Данный горизонт выделяется условно в интервале 3442-3460 м. Терригенные отложения с глубоким стратиграфическим несогласием залегают на размытых породах кристаллического фундамента протерозойского возраста и представлены по шламу и ГИС чередованием песчаников и аргиллитов; песчаник светло-серый кварцитоподобный; аргиллит темно-серый, тонкослоистый.

Мосоловский горизонт (D2ef ms). Горизонт вскрыт в интервале 3419-3442 м. и сложен известняком коричневым до темно-коричневого, мелкокристаллическим до пелитоморфного, участками органогенно-обломочным, неравномерно глинистым, местами слабодоломитистым, с включениями кристаллов кальцита, слабопиритизированным.

Черноярский горизонт (D2ef čja). Породы данного возраста вскрыты в интервале 3409-3419 м. и представлены чередованием аргиллитов темно-серых, неяснотонкослоистых, слюдистых, слабоизвестковистых, с включениями пирита и известняков коричнево-серых, реже светло-коричневых, мелкокристаллических, крепких, неравномерно доломитистых, с редкими кремнистыми включениями округлой формы (возможно радиолярии).

Живетский ярус (D2zv) вскрыт в интервале 3270-3409 м; включает в себя воробьевский, ардатовский и муллинский горизонты суммарной толщиной 139м.

Воробьевский горизонт (D2zv vb) вскрыт в интервале 3368-3409 м.

В основании залегает пласт 5 м песчаника кварцевого, темно-серого, серого, светло-серого, от грубо - до мелкозернистого, тонкослоистого на глинистом цементе порового и пленочного типов. Перекрывается пластом 8 м по керну аргиллита темно-серого, иногда с коричневатым оттенком, тонко-горизонтальнослоистого, неравномерно алевритистого, слабослюдистого, пиритизированного с рассеянными включениями углефицированного растительного детрита.

Выше, в интервале 3391-3396 м, залегает песчаник - по керну серый, кварцевый, разнозернистый до гравелита, тонкослоистый, с включениями углистого вещества, неравномерно битуминозный; в его кровле развит глинисто-железистый цемент базально-порового типа, что обуславливает темный цвет породы. Значительная часть пласта характеризуется отсутствием видимой цементации, материал практически не сортирован, встречаются стиллолитоподобные короткие образования, к которым приурочены битум, пирит, раздавленные кристаллы полевых шпатов. В средней и нижней частях пласта отмечаются тонкие прослои глинистого материала (вплоть до тонкого переслаивания), подчеркивающие горизонтальную и косую слоистость. Перекрыт прослоем аргиллита 2,0 м.

В интервале 3378-3389 м вскрыты два пласта известняка, разделенные 2,5-метровым прослоем аргиллита. Нижний пласт 5,0 м по керну представлен известняком коричневым, преимущественно пелитоморфным (со значительным содержанием неопределимого детрита); участками комковато-сгустковым, массивным, неравномерно глинистым и доломитизированным, плотным, средней крепости и крепким, интенсивно трещиноватым. Трещины сомкнутые, разноориентированные, пересекающиеся. Из фауны в известняке отмечаются обломки одиночных кораллов, раковин брахиопод, реже - фрагменты строматопороидей. В подошве пласта выделяется пропласток доломита серовато-коричневого, средне-крупнокристаллического, массивного, плотного, неравномерно глинистого с редкими мелкими пустотами между кристаллами. Верхний пласт (по шламу) сложен известняком серовато-коричневым, хемогенным, мелко-среднезернистым, средней крепости, неравномерно доломитистым и глинистым.

В кровле горизонта залегает пачка аргиллитов серых, голубовато-серых до буро-серых, не крепких, слоистых, неравномерно известковистых, с вкрапленностью пирита.

Ардатовский горизонт (D2 zv ar) вскрыт в интервале 3291-3368 м.

Нижняя терригенная часть горизонта выделена в интервале 3335-3368 м; сложена преимущественно аргиллитами серыми и темно-серыми, слоистыми, неравномерно известковистыми, с вкраплениями пирита и отпечатками раковин брахиопод, и коричневато-серыми, тонкослоистыми, слюдистыми, пылевидно пиритизированными, с многочисленными включениями углефицированного растительного детрита. В аргиллитах выделены подчиненные, тонкие до 1,3 м два прослоя песчаника серого, кварцевого, тонко-мелкозернистого, на глинистом и реже ангидрит - доломитовом цементе порово-пленочного типа, плотного, крепкого, с рассеянными включениями углефицированного растительного детрита, локально пиритизированного и два прослоя алевролита светло-серого, кварцевого, очень плотного, с цементацией пленочного типа, участками подобного сливному, с включениями пирита и прослоями глинистого материала.

Терригенная пачка перекрывается карбонатной толщей 44 м, представленной известняками коричневыми, светло-коричневыми, органогенно-детритовыми, слабоглинистыми, мелкотрещиноватыми с выполнением трещин вторичным кальцитом, неравномерно пылевидно пиритизированными, плотными, с фауной фораминифер, реже - фрагментами кораллов и мелкими брахиоподами, прослоями известняк серый до темно-серого, тонкозернистый до пелитоморфного, глинистый, с включениями органического детрита и желваков пирита прослоями доломитизированных; в интервале 3307-3321 м по шламу преобладает доломит беловатый со слабым коричневатым оттенком, от средне-крупнокристаллического до мелко-тонкокристаллического, средней крепости, мелко - среднепоровый; на отдельных частицах шлама отмечаются реликты микростилолитов, выполненные темно-коричневым битуминозным веществом, а также незначительная глинизация меж кристаллического пространства.

В интервале 3303,6-3321,2 м известняки и доломиты разуплотнены.

В кровле карбонатной толщи известняк серый, пелитоморфный, сильно глинистый, с обильным органогенным детритом, пиритизированный со значительным развитием микростилолитовых швов, выполненных коричневым терригенно-битуминозным материалом.

Муллинский горизонт (D2 zv ml) вскрыт в интервале 3270-3291м.

Сложен преимущественно аргиллитами темно-серыми до черных, слоис тыми, не крепкими, неравномерно известковистыми. В нижней части горизонта выделяются два подчиненных прослоя известняка серого и коричневато-серого, пелитоморфного, возможно мелкоплитчатого, доломитистого, сильно глинистого, с неравномерными включениями органогенного детрита, пылевидно и прожилково-пиритизированного, с редкими вкраплениями мелких призматических кристаллов пирита.

Верхний отдел (D3) Представлен франским и фаменским ярусами. Вскрыт в интервале 2463-3270 м общей толщиной 807 м.

Франский ярус (D3 f). Представлен в полном объеме нижним, средним и верхним подъярусами. Нижний подъярус условно разделен на пашийский и тиманский горизонты. Средний - представлен нерасчлененными саргаевским и семилукским горизонтами. В верхнем подъярусе выделяются петинский, воронежский и нерасчлененные евлановский и ливенский горизонты. Ярус вскрыт в интервале 2866-3270 м.

Пашийский горизонт (D3 f1 pš) вскрыт в интервале 3256-3270 м.

Представлен по шламу песчаниками светло-серыми, кварцевыми, мелко-тонкозернистыми, средней крепости; зерна прозрачные, угловатые, слабоокатанные; цемент глинистый порово-пленочного типа, отмечаются включения углефицированного растительного детрита и незначительная пиритизация.

Тиманский горизонт (D3 f1 tm) вскрыт в интервале 3221-3256 м.

Представлен тонким горизонтально-слоистым чередованием аргиллитов голубовато-серых и серых, неравномерно алевритистых, слабослюдистых, пылевидно пиритизиованных, с многочисленными вкраплениями углефицированного растительного детрита и алевролитов светло-серых, серых, реже коричневых, кварцевых, горизонтально-волнистослоистых за счет тонких (1-15мм) прослоев глинистого материала, очень крепких, плотных, преимущественно без видимой цементации, либо на глинистом цементе пленочно-порового типа. По ГИС выделены шесть прослоев по 1-2,2 м песчаников серых, кварцевых, мелкозернистых до алевролита, глинистых, по цементу встречаются кристаллы ангидритов с тонкими сидерито-глинистыми слойками. В верхней части разреза по керну выделен прослой известняка буровато-серого, пелитоморфного, масссивного, слабо пиритизированного, микротрещиноватого, плотного, крепкого с многочисленными включениями органического детрита - остракоды, кониконхии, стебли морских лилий.
