Материал: Физико-механические свойства конструкционных композитов. методические указания к выполнению лабораторных работ для студентов 3-го курса. Рогатнев Ю.Ф., Ларионов С.Г

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

В соответствии с ГОСТ 22690.0-88 [1] и 22690.1-88 [1] количество участков для испытаний должно быть не менее 3-х. На каждом участке выполняют не менее 5 испытаний. Расстояние между местами испытаний должно быть  30 мм. После каждого испытания передвигается стальной эталонный стержень на 10 мм. Граница участка испытания должна быть не ближе 50 мм от края образца. Удары молотком Кашкарова (рис.1.4, 1.5) или склерометром (рис.1.6) наносятся перпендикулярно поверхности бетона.

Для удобства измерений полученных отпечатков на бетоне удары рекомендуется наносить через листы белой и копировальной бумаги. Для этого на испытуемую поверхность образца (конструкции) кладут копировальную бумагу черной стороной вверх, а на нее белую бумагу. При ударе на бумаге остается черный отпечаток.

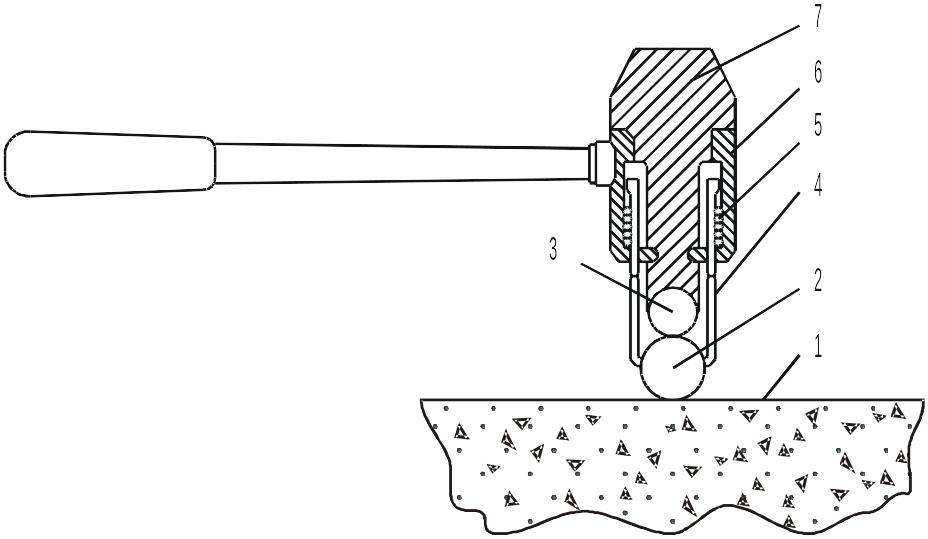

Рис.1.4. Конструкция эталонного молотка Кашкарова: 1 – испытываемый бетон; 2 – дентор (шарик); 3 – эталонный стержень; 4 – стакан; 5 – пружина; 6 – корпус; 7 – головка.

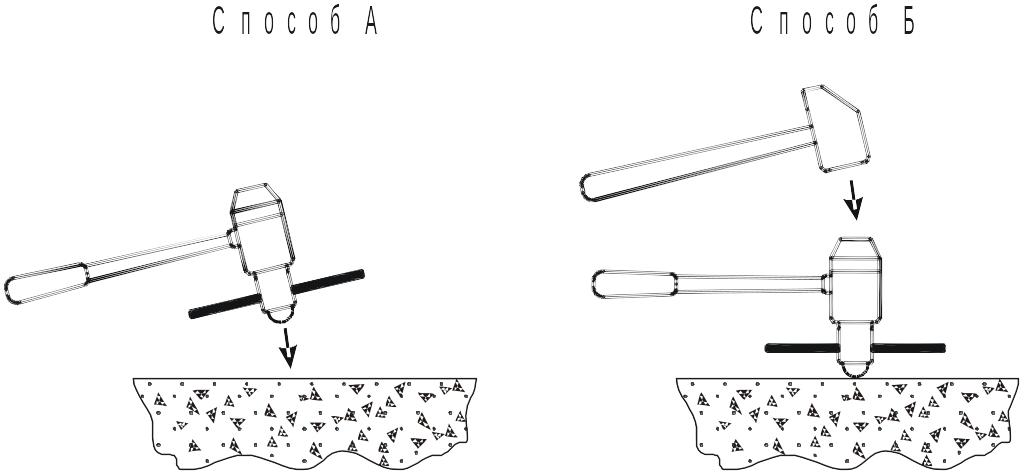

Рис.1.5. Способы испытания бетона: А – нанесение ударов эталонным молоком; Б – нанесение ударов на узких ребрах конструкций.

На эталонном стержне отпечатки измеряются по образующей стержня. За диаметр отпечатка принимают среднее арифметическое значение результатов двух взаимно-перпендикулярных измерений, вычисленных с погрешностью не более 0,5 мм

, (1.7)

где – диаметры отпечатков по двум перпендикулярным направлениям.

Прочность бетона на сжатие определяется по формуле

, (1.8)

где – коэффициенты, учитывающие соответственно влажность и возраст бетона, определяемые по графикам рис.1.7 (а, б);

– средняя прочность бетона (МПа), определяемая по градуировочной табл.1.2 или графику на рис.1.8.

Ударник;
Испытываемый бетон;
Комплектный кожух;
Указатель (стрелка) со штангой;
Нажимная кнопка в комплекте;
Подвижный шток;
Направляющий диск;
Колпачок;
Разделенное на две части кольцо;
Крышка;
Пружина сжатия;
Защелка;
Шток;
Пружина отдачи;
Ударная пружина;
Втулка;
Войлочное кольцо;
Плексигласовое окошко со шкалой;
Болта;
Контргайка;
Штифт;
Пружина защелки.

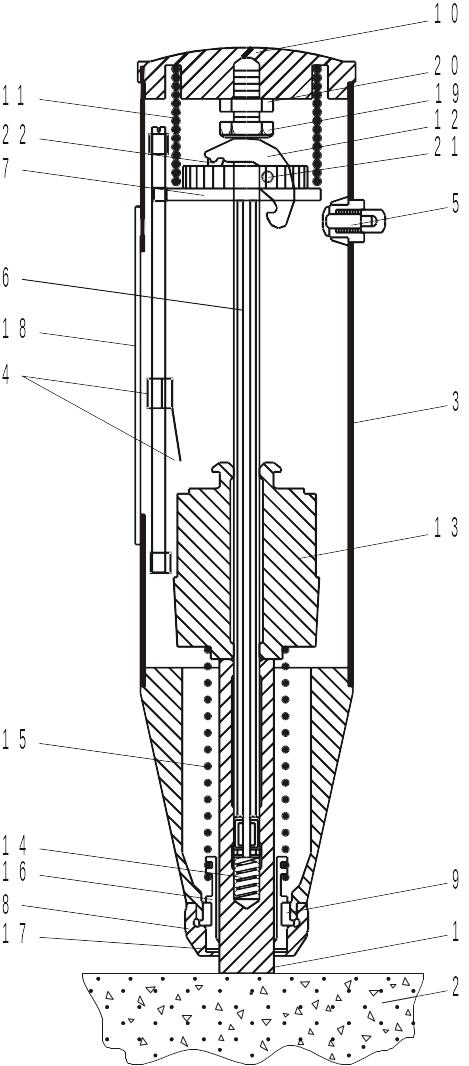

Рис.1.6. Продольный разрез склерометра ОМШ-1


а)	б)

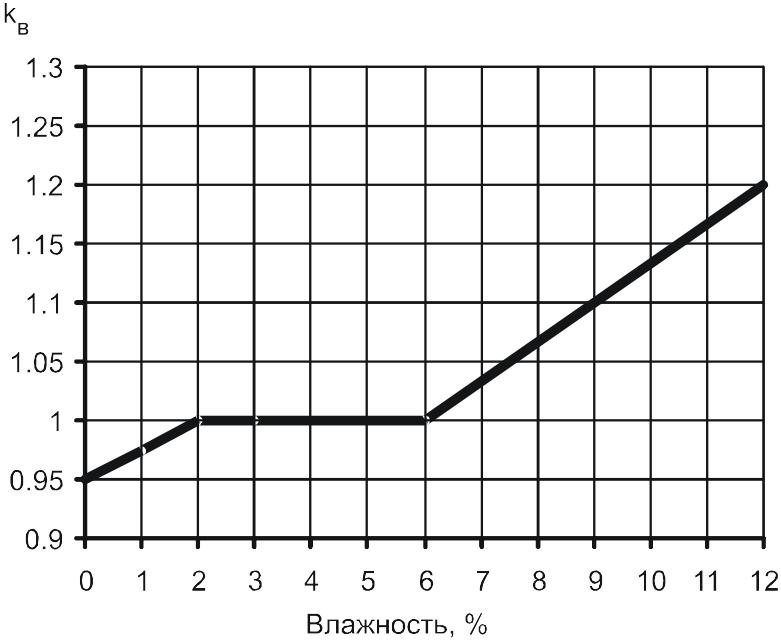

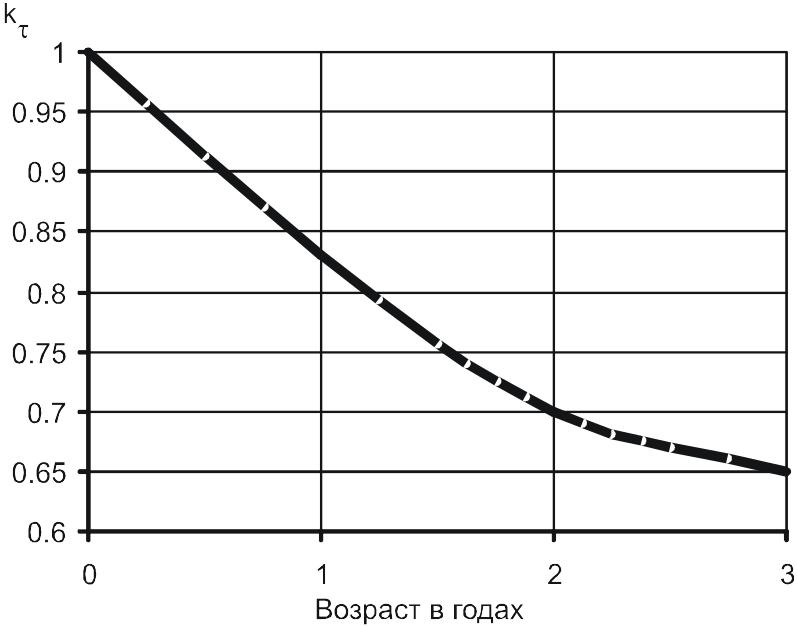

Рис.1.7. Коэффициенты, учитывающие влажность (а) и возраст бетона (б)

Таблица 1.2

Кубиковая прочность бетона (R) при сжатии в зависимости от соотношения диаметров отпечатков (H=d_б/d_э)

Н	R^н, у,		Н	R^н, у,		Н	R^н, у,		Н	R^н, у,
Н	МПа	кгс/см²	Н	МПа	кгс/см²	Н	МПа	кгс/см²	Н	МПа	кгс/см²
1,10	55,6	567	1,58	23,1	235	2,06	13,5	138	2,54	8,1	83
1,12	54,3	554	1,60	22,4	228	2,08	13,3	136	2,56	8,0	82
1,14	52,6	536	1,62	21,8	222	2,10	13,1	134	2,58	7,8	80
1,16	50,7	517	1,64	21,2	216	2,12	12,9	131	2,60	7,5	76
1,18	49,1	501	1,66	20,3	207	2,14	12,7	129	2,62	7,3	74
1,20	47,5	484	1,68	20,1	205	2,16	12,4	126	2,64	7,2	73
1,22	45,6	465	1,70	19,4	198	2,18	12,3	125	2,66	6,9	70
1,24	44,8	457	1,72	18,9	193	2,20	12,1	123	2,68	6,7	68
1,26	41,9	427	1,74	18,3	187	2,22	11,9	121	2,70	6,5	66
1,28	40,1	409	1,76	17,9	182	2,24	11,7	119	2,72	6,4	65
1,30	38,1	388	1,78	17,6	179	2,26	11,5	117	2,74	6,1	62
1,32	36,9	376	1,80	17,2	175	2,28	11,2	114	2,76	5,9	60
1,34	34,9	356	1,82	16,8	171	2,30	10,9	111	2,78	5,7	58
1,36	33,8	345	1,84	16,4	167	2,32	10,8	110	2,80	5,5	56
1,38	32,2	328	1,86	16,0	163	2,34	10,4	106	2,82	5,2	53
1,40	30,8	314	1,88	15,8	161	2,36	10,3	105	2,84	5,0	51
1,42	29,6	302	1,90	15,5	158	2,38	10,1	103	2,86	4,8	49
1,44	28,4	290	1,92	15,1	154	2,40	9,9	101	2,88	4,6	47
1,46	27,6	281	1,94	14,9	152	2,42	9,6	98	2,90	4,4	45
1,48	26,6	271	1,96	14,5	148	2,44	9,4	96	2,92	4,1	42
1,50	25,8	263	1,98	14,2	145	2,46	9,1	93	2,94	3,8	39
1,52	24,9	254	2,00	14,1	144	2,48	8,8	90	2,96	3,6	37
1,54	24,2	247	2,02	13,8	141	2,50	8,6	88	2,98	3,4	35
1,56	23,7	242	2,04	13,6	139	2,52	8,3	85	3,00	3,2	33

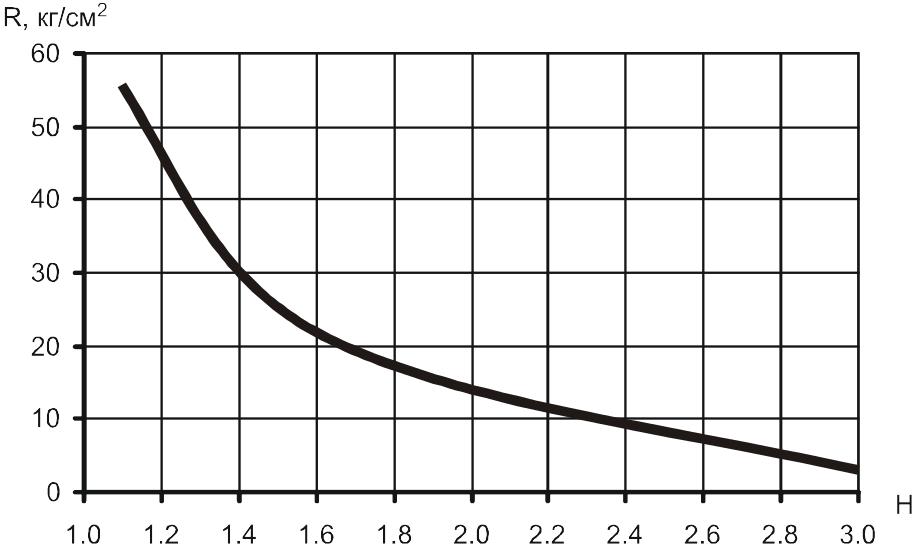

Рис.1.8. Кубиковая прочность бетона при сжатии (R) в зависимости от величины отскока (H)

Таблица 1.3

Кубиковая прочность бетона при сжатии (R) в зависимости

от величины отскока (r)

r	14 – 56 дней						7 дней
	R_m			R_min			R_m			R_min
	кг/см²	Н/мм²	psi	кг/см²	Н/мм²	psi	кг/см²	Н/мм²	psi	кг/см²	Н/мм²	psi
20	101	9,9	1440	54	5,3	770	121	11,9	1720	74	7,3	1050
21	113	11,1	1610	64	6,3	910	132	12,9	1880	83	8,1	1180
22	126	12,4	1790	75	7,4	1070	145	14,2	2060	94	9,2	1340
23	139	13,6	1980	86	8,4	1220	157	15,4	2230	104	10,2	1480
24	152	14,9	2160	98	9,6	1390	169	16,6	2400	115	11,3	1640
25	166	16,3	2360	110	10,8	1560	183	18	2600	127	12,5	1810
26	180	17,7	2560	122	12	1740	196	19,2	2790	138	13,5	1960
27	195	19,1	2770	135	13,2	1920	210	20,6	2990	150	14,7	2130
28	210	20,6	2990	149	14,6	2120	225	22,1	3200	164	16,1	2330
29	225	22,1	3200	163	16	2320	239	23,4	3400	177	17,4	2520
30	241	23,6	3430	178	17,5	2530	254	24,9	3610	191	18,7	2720
31	257	25,2	3660	193	18,9	2750	269	26,4	3830	205	20,1	2920
32	274	26,9	3900	209	20,5	2970	285	28	4050	220	21,6	3130
33	291	28,5	4140	225	22,1	3200	300	29,4	4270	234	23	3330
34	307	30,1	4370	240	23,5	3410	315	30,9	4480	248	24,3	3530
35	324	31,8	4610	256	25,1	3640	331	32,5	4710	263	25,8	3740
36	342	33,5	4860	273	26,8	3880	348	34,1	4950	279	27,4	3970
37	360	35,3	5120	290	28,4	4120	365	35,8	5190	295	28,9	4200
38	377	37	5360	307	30,1	4370	381	37,4	5420	311	30,5	4420
39	395	38,7	5620	324	31,8	4610	398	39	5660	327	32,1	4650
40	413	40,5	5870	341	33,4	4850	416	40,8	5920	344	33,7	4890
41	432	42,4	6150	359	35,2	5110	434	42,6	6170	361	35,4	5130
42	450	44,1	6400	377	37	5360	451	44,2	6410	378	37,1	5380
43	469	46	6670	395	38,7	5620	470	46,1	6690	396	38,8	5630
44	488	47,9	6940	414	40,6	5890	488	47,9	6940	414	40,6	5890
45	507	49,7	7210	432	42,4	6140	507	49,7	7210	432	42,4	6140
46	526	51,6	7480	451	44,2	6410	526	51,6	7480	451	44,2	6410
47	546	53,5	7770	470	46,1	6690	546	53,5	7770	470	46,1	6690
48	565	55,4	8040	489	48	6960	565	55,4	8040	489	48	6960
49	584	57,3	8310	508	49,8	7230	584	57,3	8310	508	49,8	7230
50	604	59,2	8590	527	51,7	7500	604	59,2	8590	527	51,7	7500
51	623	61,1	8860	546	53,5	7770	623	61,1	8860	546	53,5	7770
52	643	63,1	9150	565	55,4	8040	643	63,1	9150	565	55,4	8040
53	663	65	9430	584	57,3	8310	663	65	9430	584	57,3	8310
54	683	67	9710	603	59,1	8580	683	67	9710	603	59,1	8580
55	703	68,9	10000	622	61	8850	703	68,9	10000	622	61	8850

Результаты испытаний и статистической обработки заносят в табл. 1.4.

Таблица 1.4

Результаты испытаний

Номера участков	Косвенный показатель при пользовании
	молотком Кашкарова		ОМШ 1
	отпечаток на бетоне	отпечаток на эталоне	Величина отскока R, мм
1
2
n

Примечание: – среднее значение прочности бетона, полученное с использованием молотка Кашкарова
