Курсовая работа (т): Экономическая оценка эффективности применения композитов Ф-4СФ/полианилин в качестве рН-индикаторов

.3 Свойства полученных материалов Ф-4СФ/ПАн

Измерения спектральных характеристик в УФ и видимой области спектра позволили идентифицировать появление полианилина с помощью характерных пиков (рисунка 8). Как показано в ряде работ, пики поглощения при 300 - 400 нм и 800 - 900 нм соответствуют химической форме полианилина в виде катион-радикала и полярона соответственно [15, 27, 28, 29] (рисунка 1 б, гл.1). № 5, 6, 7, 8).

Рисунок 8 - Спектры поглощения в УФ и видимой области: 1-8 - образцы Ф-4СФ/ПАн после различных методов модифицирования как в таблице 2

индикатор полианилин полимерный композитный

Как видно из рисунка 8, самые низкие пики поглощения наблюдаются у образцов № 1, 2, 3 и 4, что говорит о небольшой степени насыщения полианилином. У образцов № 1 и 2 была изменена последовательность синтеза, предложенная нами ранее. Для образцов 3 и 4 использовались растворители трихлорэтилен и ацетонитрил. Эти образцы имели менее интенсивное окрашивание, чем 5, 6, 7 и 8. Более высокая степень поглощения (А на спектрах) и, соответственно, более высокое содержание полианилина наблюдается при использовании растворителей сульфолан и ТГФ с применением разработанной методики синтеза (образцы

Поперечный срез мембраны Ф-4СФ/ПАн (рисунок 10) был исследован на оптическом микроскопе ERGAWAL (увеличение 120 раз). На срезе мембраны Ф-4СФ/ПАн видны интенсивно окрашенные модифицированные полианилином поверхностные слои с двух сторон полимерной незаряженной плёнки, что свидетельствует о расположении полианилина в поверхностных слоях. Толщина мембраны Ф-4СФ/ПАн существенно не отличается от исходного полимера и составляет в среднем 150 мкм, что свидетельствует об отсутствии значительных по толщине слоёв полианилина на поверхности образца. Из рисунка 10 видно, что модифицированный полианилином слой составляет 6 - 7% от толщины всего образца, что соответствует ≈ 10 мкм. Композитный материал приобретает ионообменные свойства - обменная ёмкость по аниону Cl^- (Q = 0,18 мг-экв/г_наб), и слабые гидрофильные свойства (влагосодержание W = 6 %). Содержание воды в исследуемых образцах определялось методом воздушно-тепловой сушки. Определение статической обменной ёмкости (СОЕ) мембран осуществлялось методом смещения равновесия с избытком титранта [2].

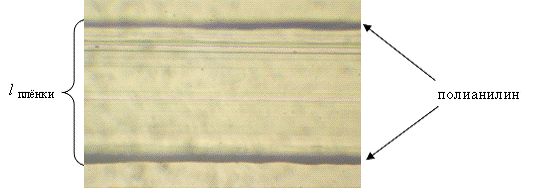

Рисунок 9 - Фотография поперечного среза полимера Ф-4СФ/ПАн

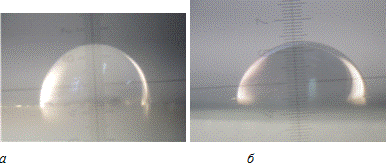

Рисунок 2.4 - Краевые углы смачивания исходной плёнки Ф-4СФ (а) и композитной мембраны Ф-4СФ/ПАн (б)

На основании проведённых экспериментальных данных можно предположить, что мембрана Ф-4СФ/ПАн состоит из гидрофобной полимерной незаряженной плёнки сополимера тетрафторэтилена и перфтор(3,6-диокса-4-метил-7-октен)сульфонилфторида (сополимер Ф-4СФ) 1, расположенной между двумя поверхностными слоями мембраны 2, модифицированными полианилином; двух внешних нанослоёв полианилина 3, расположенных на поверхностных слоях мембраны 2 (рисунок 10).

Рисунок 10 - Схема многослойной композитной мембраны Ф-4СФ/ПАн

Таким образом, мы получили материал [9], поверхность которого с двух сторон покрыта наноразмерным внешним слоем полианилина, который образован на модифицированном полианилином поверхностном слое  Ф-4СФ/ПАн (рисунке 10).

.4 Сенсорные свойства композитов Ф-4СФ/Пан.

Было отмечено, что поверхностные слои полианилина при изменении рН-среды характеризуются отчетливыми переходами окраски (в кислой среде изумрудно-зеленая, в нейтральной - васильковая, в щелочной - фиолетовая), малым временем отклика и хорошей обратимостью электрохромных переходов (рисунок 11).

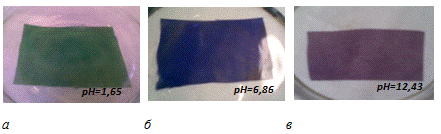

Рисунок 11 - Фотографии модифицированных мембран Ф-4СФ/ПАн: а) кислая среда; б) нейтральная среда; в) слабощелочная среда

Принимая во внимание изменение степени окисления полианилина в зависимости от рН-среды, были исследованы сенсорные свойства полианилина, образованного в поверхностных слоях полимера Ф-4СФ. Для этого полученные плёнки в форме эмеральдин-соль помещались в растворы с различным рН и снимались спектры поглощения в УФ и видимой областях (рисунке 12).

Спектры были записаны на одном и том же образце, который был уравновешен при различных pH раствора в диапазоне от 1,65 до 12,43. Смещение максимумов поглощения в зависимости от pH-среды объясняется изменением соотношения хинониминных и катион-радикальных фрагментов в полианилине [10]. Из рисунка 12 видно, что при переходе из кислой среды (рН 1,65) к щелочной (рН 12,43) максимум поглощения смещается от 850 нм, что соответствует полианилину в форме протонированного эмеральдина, к 570 нм, что соответствует форме эмеральдин-основание.

Рисунок 12 - Спектры поглощения в УФ и видимой области в зависимости от рН среды: 1 - 1,65; 2 - 3,56; 3 - 4,01; 4 - 6,86; 5 - 9,18; 6 - 12,43

На рисунке 13 представлены зависимость величины поглощения от рН-среды для композита Ф-4СФ/ПАн.

Рисунок 13 - Зависимость величины поглощения от рН-среды для композитного образца Ф-4СФ/ПАн

Из рисунка видно, что кривые имеют резко-возрастающий и убывающий характер. Композитный образец с полианилином в форме эмеральдин-соль начинает дедопироваться уже при рН = 2. Также полианилин в форме эмеральдин-основание начинает редопироваться при рН = 12. Процесс дедопирования/редопирования является обратимым.        Таким образом, полученные плёнки Ф-4СФ/ПАн можно использовать в качестве датчика для определения рН растворов в широком диапазоне от 2 до 12. Эти эффекты связаны с доступностью слоёв полианилина на поверхности плёнки, обеспечивающей быстрое насыщение слоя контактирующим раствором [20].

В данной работе найдены условия для нанесения анионообменных слоёв полианилина на поверхность гидрофобной незаряженной плёнки  Ф-4СФ. Выбраны органические растворители, обработка которыми исходного образца Ф-4СФ, позволяет осуществить синтез слоёв полианилина путём самосборки на инертной подложке. Показано, что наноразмерные слои полианилина в форме эмеральдин-соль, придают поверхности гидрофильные и анионообменные свойства, а также характеризуются высокой чувствительностью и обратимостью к изменению pH-среды. Таким образом, полученные мембраны Ф-4СФ/ПАн могут служить перспективным материалом для применения в сенсорных системах для определения рН-среды от 2 до 12. На способ получения многослойной композитной мембраны Ф-4СФ/ПАн получено положительное решение о выдаче патента РФ [9].

3. РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЯ

.1 Экономическая оценка эффективности применения композитов Ф-4СФ/полианилин в качестве рН-индикаторов

Было проведено исследование для определения экономической оценки эффективности применения композитов Ф-4СФ/полианилин по сравнению с традиционными индикаторами.

В качестве объектов исследования использовали традиционный индикатор фенолфталеин, затраты которого составляют 200 г в год и композитный материал Ф-4СФ/ПАн, который получают, используя анилин (2мл), сульфолан (50 мл) и кусочек материала Ф-4СФ 3х3 м².

Для получения композита Ф-4СФ/полианилин стоимость будет определяться исходя из следующих затрат:

         пленка Ф-4СФ 3х3 м² - 9 рублей;

         Анилин (2мл) - 1,5 рублей (1 кг стоит 728,06 рублей);

         сульфолан (50 мл) - 200 рубля (стоимость за 500 мл - 2003,36 рублей);

         персульфат аммония (50 мл) - 35 (стоимость за 1 кг - 700 рублей).

Таким образом, стоимость получения композита Ф-4СФ/полианилин будет составлять 246 рублей.

ЗАКЛЮЧЕНИЕ

В результате синтеза ПАн в пленке Ф-4СФ был получен композитный материал Ф-4СФ/ПАн для кислотно-основного титрования.

Проанализировав расчеты по определению экономической оценки эффективности применения композитов Ф-4СФ/полианилин в качестве рН-индикаторов по сравнению с традиционным, можно сделать следующие выводы.

Стоимость получения композита Ф-4СФ составляет 246 рублей в год, стоимость фенолфталеина - 360 рублей. Отсюда следует, что использование твердофазного кислотно-основного индикатора Ф-4СФ/полианилин, чем традиционного.

Принципиальной особенностью полученного кислотно-основного индикатора является его быстрая обратимость, так как он может быть регенерирован кислотой или основанием. Это позволит экономить ценные, дорогостоящие химические реактивы-индикаторы, а также избежать загрязнения сточных вод вредными органическими соединениями, которыми характеризуются сливы при использовании традиционных кислотно-основных индикаторов.
