Материал: Эффективность тепловой защиты зданий. Методические указания к выполнению курсовой работы по специальным вопросам архитектурно-строительной теплотехники. Макеев М.Ф., Марченко М.И
Таблица П.1.4
Коэффициент теплоотдачи внутренней поверхности ограждения
-
Внутренняя поверхность ограждения
Коэф-нт теплоотдачи, αв, Вт/м2 оС
1. Стен, полов, гладких потолков с выступающими ребрами при отношении высоты h ребер к расстоянию а между гранями соседних ребер h/а ≤0,3
8,7
2. Потолков с выступающими ребрами при отношении h/а >0,3
7,6
3. Окон
8,0
4. Зенитных фонарей
9,9
Таблица П.1.5
Коэффициент теплоотдачи наружной поверхности αн
для условий холодного периода
-
Наружная поверхность ограждающей конструкции
Коэффициент теплоотдачи, αн, Вт/м2 оС
Наружных стен, покрытий, перекрытий, перекрытий над проездами и над холодными (без ограждающих стенок) подпольями в северной строительно-климатической зоне.
23
Перекрытий над холодными подвалами, сообщающимися с наружным воздухом; перекрытий над холодными (с ограждающими стенками) подпольями и холодными этажами в северной строительно-климатической зоне.
17
Перекрытий чердачных и над неотапливаемыми подвалами без световых проемов в стенах.
12
Перекрытий чердачных и над неотапливаемыми подвалами без световых проемов в стенах, расположенных выше уровня земли, и над неотапливаемыми техническими подпольями, расположенными ниже уровня земли.
6
Таблица П.1.6
Влажностный режим помещений зданий
Режим |
Влажность внутреннего воздуха, φв %, при температуре , tв °С |
||
до 12 |
св. 12 до 24 |
св. 24 |
|
Сухой Нормальный Влажный Мокрый |
До 60 Св. 70 до 75 Св. 75 – |
До 50 Св. 50 до 60 > 60 > 75 Св. 75 |
До 40 Св. 40 до 50 > 50 > 60 Св. 60 |
Таблица П.1.7
Условия эксплуатации ограждающих конструкций
Влажностный режим помещения зданий (по табл. П.1.5.1*) |

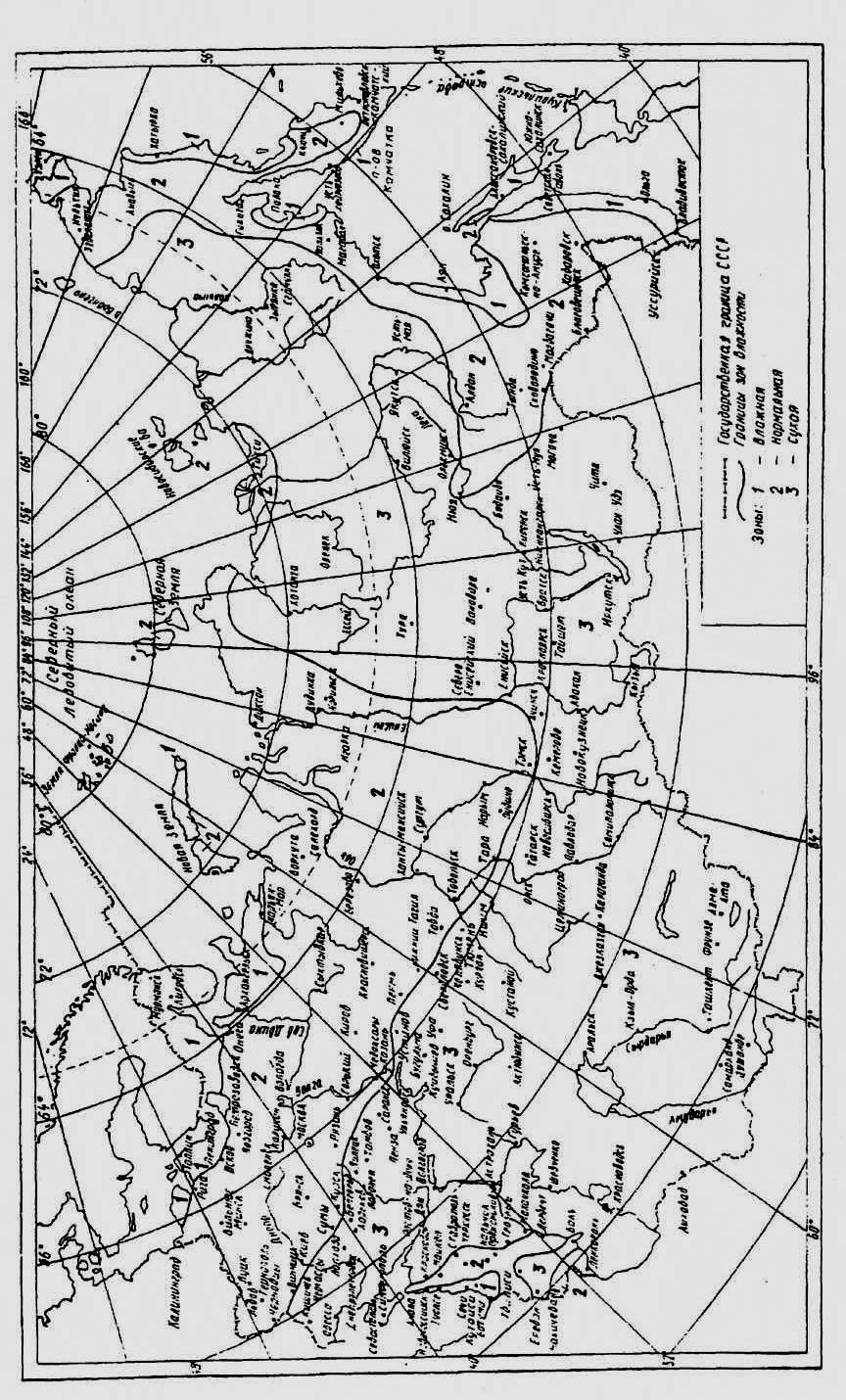

Условия эксплуатации А и Б в зоне влажности |
||
сухой |
нормальный |
влажной |
|
Сухой Нормальный Влажный или мокрый |
А А Б |
А Б Б |
Б Б Б |
Таблица П.1.8
Климатические параметры холодного периода года
Город |
Продолжительность zоп, сут, и средняя температура воздуха tоп, оС, периода со средней суточной температурой воздуха |
t50,92 оС
|
|||
≤ 8оС |
≤ 10оС |
||||
zоп |
tоп |
zоп |
tоп |
||
1 |
2 |
3 |
4 |
5 |
6 |
Архангельск |
250 |
-4,5 |
-3,5 |
251 |
-33 |
Астрахань |
164 |
-0,8 |
179 |
0,1 |
-21 |
Белгород |
191 |
-1,9 |
209 |
-1,0 |
-23 |
Волгоград |
176 |
-2,3 |
190 |
-1,5 |
-22 |
Вологда |
228 |
-4,0 |
246 |
-3,0 |
-32 |
Воронеж |
190 |
-2,5 |
206 |
-1,6 |
-24 |
Екатеринбург |
221 |
-5,4 |
239 |
-4,3 |
-32 |
Иваново |
219 |
-3,9 |
236 |
-2,9 |
-30 |
Калининград |
188 |
1,2 |
213 |
2,1 |
-19 |
Кострома |
222 |
-3,9 |
239 |
-3,0 |
-31 |
Краснодар |
145 |
2,5 |
165 |
3,3 |
-14 |
Красноярск |
233 |
-6,7 |
250 |
-5,7 |
-37 |
Курск |
194 |
-2,3 |
211 |
-1,4 |
-24 |
Липецк |
202 |
-3,4 |
218 |
-2,5 |
-27 |
Магадан |
279 |
-7,5 |
302 |
-6,2 |
-19 |
Москва |
205 |
-2,2 |
233 |
-1,3 |
-25 |
Мурманск |
275 |
-3,4 |
300 |
-2,4 |
-30 |
Нижний Новгород |
215 |
-4,1 |
231 |
-3,2 |
-31 |
Новосибирск |
221 |
-8,1 |
238 |
-6,9 |
-37 |
Орел |
199 |
-2,4 |
216 |
-1,5 |
-25 |
Пенза |
200 |
-4,1 |
214 |
-3,2 |
-27 |
Ростов-на-Дону |
166 |
-0,1 |
182 |
0,7 |
-19 |
Санкт- Петербург |
213 |
-1,3 |
232 |
-0,4 |
-24 |
Саратов |
188 |
-3,5 |
202 |
-2,6 |
-25 |
Тамбов |
201 |
-3,7 |
217 |
-2,7 |
-28 |
Тула |
207 |
-3,0 |
224 |
-2,1 |
-27 |
Челябинск |
218 |
-6,5 |
233 |
-5,5 |
-34 |
Чита |
238 |
-11,3 |
252 |
-10,2 |
-38 |
Якутск |
252 |
-20,9 |
263 |
-19,6 |
-52 |
Ярославль |
221 |
-4,0 |
239 |
-2,8 |
-31 |
Таблица П.1.10
Расчетные коэффициенты теплопроводности материалов
Материал |
Плотность ρ,кг/м3 |
Расчетные коэффициенты теплопроводности λ, Вт/(м . °С) при условиях эксплуатации по СНиП 23-02 |
|
А |
Б |
||
1 |
2 |
3 |
4 |
Пенополистирол |
150 |
0,052 |
0,06 |
Пенополистирол |
100 |
0,041 |
0,052 |
Пенополистирол (ГОСТ 15588) |
40 |
0,041 |
0,05 |
Пенополистирол ОАО «СП Радослав» |
18 |
0,042 |
0,043 |
Экструдированный пенополистирол Стиродур |
25 |
0,031 |
0,031 |
Пенополистирол Стиропор PS15 |
15 |
0,04 |
0,044 |
Пенополистирол Стиропор PS20 |
20 |
0,038 |
0,042 |
Экструдирован. пенополистирол «Стайрофоам» |
28 |
0,03 |
0,031 |
Экструдирован. пенополистирол «Руфмат» |
32 |
0,029 |
0,029 |
Экструдирован. пенополистирол «Флурмат 500» |
38 |
0,028 |
0,028 |
Пенопласт ПХВ-1 и ПВ1 |
125 |
0,06 |
0,064 |
Пенопласт ПХВ-1 и ПВ1 |
˂100 |
0,05 |
0,052 |
Пенополиуретан |
80 |
0,05 |
0,05 |
Пенополиуретан |
60 |
0,041 |
0,041 |
Плиты из резольно-фенолформальдегидного пенопласта (ГОСТ 20916) |
90 |
0,053 |
0,073 |
То же |
80 |
0,051 |
0,071 |
Перлитопластбетон |
200 |
0,052 |
0,06 |
Перлитопластбетон |
100 |
0,041 |
0,05 |
Перлитофосфогелевые изделия |
200 |
0,07 |
0,09 |
Вспененного синтетическ. каучука «Аэрофлекс» |
80 |
0,04 |
0,054 |
Экструзионный пено-полистирол «Пеноплэкс» |
35 |
0,029 |
0,03 |
Маты минераловатные прошивные |
100 |
0,061 |
0,067 |
Маты минераловатные на синтетич. связующем |
225 |
0,072 |
0,082 |
Маты минераловатные на синтетич. связующем |
125 |
0,064 |
0,07 |
Плиты минераловатные ЗАО «Минеральная вата» |
180 |
0,045 |
0,048 |
Плиты минераловатные ЗАО «Минеральная вата» |
80-125 |
0,042 |
0,045 |
Плиты минераловатные ЗАО «Минеральная вата» |
40-60 |
0,041 |
0,044 |
Маты из стеклянного волокна прошивные |
150 |
0,064 |
0,07 |
Маты из стеклян. штапельного волокна «URSA» |
25 |
0,043 |
0,05 |
Маты из стеклян. штапельного волокна «URSA» |
15 |
0,048 |
0,053 |
Плиты из стеклян. штапельного волокна «URSA» |
85 |
0,046 |
0,05 |
Плиты из стеклян. штапельного волокна «URSA» |
45 |
0,041 |
0,045 |
Плиты из стеклян. штапельного волокна «URSA» |
15 |
0,049 |
0,055 |
Пеностекло или газостекло |
400 |
0,12 |
0,14 |
Плиты ДВП или ДСП |
800 |
0,19 |
0,23 |
Плиты ДВП или ДСП |
200 |
0,07 |
0,08 |
Плиты фибролитовые и арболит |
400 |
0,13 |
0,16 |
Листы гипсовые обшивочные (сухая штукатурка) |
800 |
0,19 |
0,21 |
Продолжение табл. П.1.10
Материал |
Плотность ρ,кг/м3 |
Расчетные коэффициенты теплопроводности λ, Вт/(м . °С) при условиях эксплуатации по СНиП 23-02 |
|
А |
Б |
||
1 |
2 |
3 |
4 |
Изделия из вспучен. перлита на бит. связующем |
200 |
0,078 |
0,09 |
Гравий керамзитовый (ГОСТ 9757) |
600 |
0,17 |
0,19 |
Гравий керамзитовый (ГОСТ 9757) |
500 |
0,15 |
0,165 |
Гравий керамзитовый (ГОСТ 9757) |
300 |
0,12 |
0,13 |
Гравий шунгизитовый (ГОСТ 9757) |
600 |
0,16 |
0,19 |
Гравий шунгизитовый (ГОСТ 9757) |
400 |
0,13 |
0,15 |
Щебень из доменного шлака (ГОСТ 5578) |
1000 |
0,24 |
0,31 |
Щебень шлакопемзовый и аглопоритовый |
800 |
0,21 |
0,26 |
Щебень шлакопемзовый и аглопоритовый |
400 |
0,14 |
0,16 |
Щебень и песок из перлита вспученного |
500 |
0,087 |
0,095 |
Вермикулит вспученный (ГОСТ 12865) |
200 |
0,08 |
0,095 |
Песок для строительных работ (ГОСТ 8736) |
1600 |
0,47 |
0,58 |
Пемзобетон |
1600 |
0,62 |
0,68 |
Пемзобетон |
1000 |
0,3 |
0,34 |
Керамзитобетон на керамзитовом песке |
1800 |
0,8 |
0,92 |
Керамзитобетон на керамзитовом песке |
1000 |
0,33 |
0,41 |
Керамзитобетон на керамзитовом песке |
800 |
0,24 |
0,31 |
Керамзитобетон на керамзитовом песке |
500 |
0,17 |
0,23 |
Керамзитобетон на кварцевом песке с поризац. |
1200 |
0,52 |
0,58 |
Керамзитобетон на кварцевом песке с поризац. |
300 |
0,19 |
0,35 |
Перлитобетон |
1200 |
0,44 |
0,5 |
Перлитобетон |
600 |
0,19 |
0,23 |
Шлакопемзобетон (термозитобетон) |
1400 |
0,52 |
0,58 |
Полистиролбетон |
500 |
0,14 |
0,16 |
Газо- и пенобетон, газо- и пеносиликат |
800 |
0,33 |
0,37 |
Газо- и пенобетон, газо- и пеносиликат |
400 |
0,14 |
0,15 |
Кладка из кирпича глин. об. на цем.-песч. раств. |
1800 |
0,7 |
0,8 |
Кладка из кирпича глин. об. на цем.-перл. раств. |
1600 |
0,58 |
0,7 |
Кладка из кирпича силикат. на цем.-песч.раств. |
1800 |
0,76 |
0,87 |
Железобетон (ГОСТ 26633) |
2500 |
1,92 |
2,04 |
Бетон на гравии или щебне из природного камня |
2400 |
1,74 |
1,86 |
Раствор цементно-песчаный |
1800 |
0,76 |
0,93 |
Раствор сложный (песок, известь, цемент) |
1700 |
0,7 |
0,87 |
Раствор известково-песчаный |
1600 |
0,7 |
0,81 |
Листы асбестоцементные плоские (ГОСТ 18124) |
1800 |
0,47 |
0,52 |
Рубероид, пергамин, толь |
600 |
0,17 |
0,17 |
Сосна и ель поперек волокон |
500 |
0,14 |
0,18 |
Дуб поперек волокон (ГОСТ 9462, ГОСТ 2695) |
700 |
0,13 |
0,23 |
Фанера клееная (ГОСТ 8673) |
600 |
0,15 |
0,18 |
Картон строительный многослойный |
650 |
0,15 |
0,18 |
Таблица П.1.11
Минимально допустимые значения коэффициента теплотехнической
однородности для конструкций индустриального изготовления
Ограждающая конструкция |
Коэффициент r |
Из однослойных легкобетонных панелей |
0,90 |
Из легкобетонных панелей с термовкладышами |
0,75 |
Из трехслойных железобетонных панелей с эффективным утеплителем и гибкими связями |
0,70 |
Из трехслойных железобетон. панелей с эффективным утеплителем и гибкими связями и железобетон. шпонками или ребрами из керамзитобетона |
0,60 |
Из трехслойных железобетонных панелей с эффективным утеплителем и гибкими связями и железобетонными ребрами |
0,50 |
Из трехслойных металлических панелей с эффективным утеплителем |
0,75 |
Из трехслойных асбестоцементных панелей с эффективным утеплителем |
0,70 |
Таблица П.1.12
Нормируемый температурный перепад между температурой внутреннего
воздуха и температурой внутренней поверхности ограждения
Здания и помещения
|
Нормируемый температурный перепад, ∆tn, оС, для |
||
наружных стен |
покрытий и чердачных перекрытий |
перекрытий над проездами, подвалами и подпольями |
|
1. Жилые, лечебно-профилактические и детские учреждения, школы, интернаты |
4,0 |
3,0 |
2,0 |
2. Общественные, кроме указанных в поз. 1, административные и бытовые, за исключением помещений с влажным или мокрым режимом |
4,5 |
4,0 |
2,5 |
3. Производственные с сухим и нормальным режимами |
Tв –tр , но не более 7 |
0,8(tв –tр), но не более 6 |
2,5 |
4. Производственные и другие помещения с влажным или мокрым режимом |
tв –tр |
0,8(tв –tр) |
2,5 |
5 Производственные здания со значительными избытками явной теплоты (более 23 Вт/м3) и расчетной относительной влажностью внутреннего воздуха более 50 % |
12 |
12 |
2,5 |
