Курсовая работа (т): База данных технологического оборудования для производства печатных плат

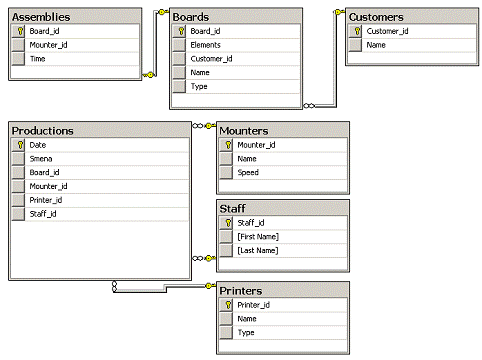

Таблица "Assemblies":

Функциональные зависимости:

Таблица "Productions":

Функциональные зависимости:

Запрос 1 (Общее количество принятого товара за период):

Запрос производит суммирование количества принятого товара за определённый период времени и группирует результаты по поставщикам, а так же сортирует столбец "Поставщик" по алфавиту.

SQL-запрос:

SELECT [Поставщик], SUM ([Количество товара]) AS Всего[Приём товара][Начальная дата] <= [Дата поставки] AND [Конечная дата] >= [Дата поставки]

GROUP BY [Поставщик]BY [Поставщик];

Результат работы (за весь период):

Результат работы:

3. Описание программы

3.1 Функциональное назначение

3.1.1 Назначение программы

Модель базы данных управления предприятием и система запросов к базе данных применяется для учёта и контроля оборудования, а также за производством печатных плат.

Основным назначением ИС является хранение информационно-статистической деятельности и автоматизации информационно-аналитической деятельность в бизнес-процессах предприятия.

Программа имеет следующий ряд функционала:

·        режим конкретных запросов пользователя

·        режим обслуживания базы данных

·        экспорт данных во внешний источник данных

3.1.2 Общее описание функционирования программы

Режим конкретных запросов пользователя

В данном режиме программа позволяет получить информацию из базы данных по конкретным запросам, которые не подлежат изменению и служат для сбора статистической информации

Режим обслуживания базы данных

В данном режиме программа позволяет удалять, редактировать, изменять, добавлять информацию в существующую БД.

Режим проверки избыточности исходных текстов на уровне файлов

В данном режиме программа позволяет сделать экспорт запрошенных данных во внешний файл для последующего использования и создания отчётности.

3.1.3 Функциональные ограничения

При выполнении требований к программе, а так же запуске ПО реализуется подключение к уже созданной базе данных на локальной машине с использованием аутентификации Windows.

3.2 Описание логической структуры

3.2.1 Дистрибутив ПО

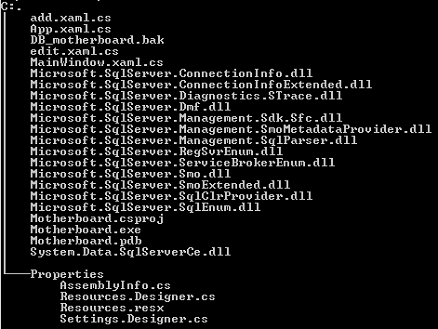

Структура дистрибутивного комплекта БД ТОППП представлена на рис. 1.

Рис. 1. Структура дистрибутива ПО "РСП-Контроль"

где:

. xaml. cs - файлы представления окон

. dll - файлы библиотек, требуемых для запуска ПО

DB_motherboard. bak - файл развёртываемой БД на сервере

Папка Properties - содержит настройки приложения для корректной работы

3.2.2 Логическая структура программы

Программа выполняет три основные функции:

·        режим конкретных запросов пользователя

·        режим обслуживания базы данных

·        экспорт данных во внешний источник данных

Соответственно, проект состоит из 3-х логических блоков по числу решаемых задач.

Рис. Структура программы

Рассмотрим подробнее каждый из элементов этой структуры.

Режим конкретных запросов пользователя содержит 3 функции одного класса:

·        Функция "Запрос о сотрудниках" (query1) - запрос, позволяющий получить информацию о сотрудниках (фамилия, имя, день и номер смены).

·        Функция "Запрос по сборкам" (query2) - запрос, позволяющий получить информацию о произведённых сборках плат (название платы, кол-во элементов, наименование сборщика платы, время сборки).

·        Функция "Запрос по продукции" (query3) - запрос, позволяющий получить информацию по произведённой продукции за конкретную дату (дата, название платы, наименование сборщика, наименование принтера, имя и фамилия работника).

·        Класс MainWindow - основной класс программы, в котором производится запуск вышеперечисленных функций.

Обозначения представлены ниже:void query1_Click (object sender, RoutedEventArgs e)void query2_Click (object sender, RoutedEventArgs e)void query3_Click (object sender, RoutedEventArgs e)

Режим обслуживания базы данных содержит 3 класса и 4 функций:

·        Класс Add - основной класс сравнения, разбивающий файлы на строки и сравнивающий полученные массивы строк;

·        Класс Edit - класс для хранения строк файла.

·        Класс MainWindow - основной класс программы, в котором производится запуск вышеперечисленных функций и классов Add и Edit.

·        Функция "Добавить" (addBtn_Click) - позволяет добавить новые данные в открытую таблицу

·        Функция "Удалить" (rmwBtn_Click) - позволяет удалить из таблицы выделенную строчку целиком

·        Функция "Изменить" (editBtn_Click) - позволяет изменить значения выделенной строки.

·        Функция (createrControls) - динамически создаёт определённые поля в новом окне, в зависимости от выбранной таблицы.

Обозначения представлены ниже:partial class add: Windowpartial class edit: Windowpartial class MainWindow: Windowvoid createrControls (string tableName)void editBtn_Click (object sender, RoutedEventArgs e)void addBtn_Click (object sender, RoutedEventArgs e)void rmwBtn_Click (object sender, RoutedEventArgs e)

Экспорт данных во внешний источник данных содержит одну функцию и 1 класс:

·        Класс MainWindow - основной класс программы, в котором производится запуск функций.

·        Функция "Экспорт" (exportBtn_Click) - позволяет произвести экспорт данный, отображаемой таблицы в файл фармата. csv

Обозначения представлены ниже:partial class MainWindow: Windowvoid exportBtn_Click (object sender, RoutedEventArgs e)

3.2.3 Алгоритм работы программы

БД ТОППП - графическое приложение.

Запуск приложения осуществляется с помощью файла Motherboard. exe:

Графическая оболочка

Главное окно приложения

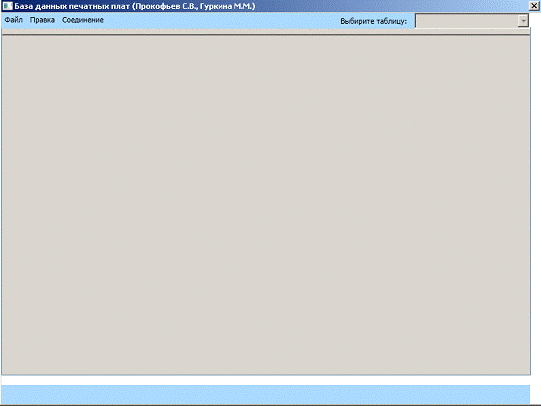

Внешний вид, представляющей графический интерфейс для работы проиллюстрирован на рис. 3.

Рис. 3 Главное окно приложения

Окно состоит из следующих элементов:

Блок "Файл", содержащий команды экспорта во внешний файл и команду выхода из приложения.

Рис. 4. Режим сравнения "отчет_1 - отчет_2"

Блок "Правка" позволяет редактировать данные, находящиеся в выбранной таблице, а так же содержит команды запросов для пользователей.

Рис. 5. Режим сравнения "отчет_1 - отчет_2"

Блок "Соединение" позволяет подключиться непосредственно к БД для дальнейшей работы.

Рис. 6. Режим сравнения "отчет_1 - отчет_2"

Блок "Выберите таблицу", содержащий выбор таблицы из БД, но только после успешного к ней подключения.

Рис. 7. Режим сравнения "отчет_1 - отчет_2"

"Центральный блок" - в этот блок выводятся все результаты, запрошенные из БД.

Рис. 8. Режим сравнения "отчет_1 - отчет_2"

"Статусная строка" служит для вывода сервисных сообщений.

Рис. 9. Режим сравнения "отчет_1 - отчет_2"

Окно "Добавить информацию в базу"

Рис. 10. Режим сравнения "отчет_1 - отчет_2"

Блок "Введите данные" содержит поля для ввода новой информации в таблицу

Кнопка "Добавить" позволяет сохранить введённые данные в БД

Окно "Изменить информацию в базе"

Данный блок изменяет выделенную строку в таблице.

Рис. 11. Режим сравнения "отчет_1 - отчет_2"

Блок "Введите данные" содержит поля для ввода новой информации в таблицу

Кнопка "Изменить" позволяет изменить введённые данные в БД

Окно "Запрос по сотрудникам"

Данный блок позволяет получить необходимую информацию о сотрудниках предприятия.

Рис. 12. Режим сравнения "отчет_1 - отчет_2"

Блок "Введите id сотрудника" запрашивает информацию от пользователя.

Кнопка "Ok" производит запрос к БД по введённым данным и выводит результат на "Центральный блок".

Кнопка "Отмена" закрывает окно

Окно "Запрос по сборкам"

Данный блок позволяет получить необходимую информацию по сборкам плат, произведённых на предприятии.

Рис. 13. Режим сравнения "отчет_1 - отчет_2"

Блок "Введите id платы" запрашивает информацию от пользователя.

Кнопка "Ok" производит запрос к БД по введённым данным и выводит результат на "Центральный блок".

Кнопка "Отмена" закрывает окно

Окно "Запрос по продукции"

Данный блок позволяет получить необходимую информацию о произведённой продукции на предприятии за конкретный период.

Рис. 14. Режим сравнения "отчет_1 - отчет_2"

Рис. 15. Режим сравнения "отчет_1 - отчет_2"

Блок "Введите начальную дату" запрашивает информацию от пользователя.

Кнопка "Ok" производит сохранение значения начальной даты и открывает окно запроса конечной даты.

Блок "Введите конечную дату" запрашивает информацию от пользователя.

Кнопка "Ok" производит запрос к БД по введённым данным и выводит результат на "Центральный блок".

Кнопки "Отмена" закрывает окно

3.2.4 Используемые методы

БД ТОППП разработано на языке программирования C#, с использованием интерфейса WPF, который является объектно-ориентированным. Для работы с БД данный использовался фреймворк ADO.net В основу разработки ПО положен объектно-ориентированный метод.

3.2.5 Связь со сторонним ПО

На рис.13 изображена схема взаимодействия БД ТОППП со сторонним ПО, каковыми являются SQL Server 2008 R2, и операционная система Windows 7.

Рис. 16. Взаимодействие со сторонним ПО

3.2.6 Используемые технические средства

БД ТОППП предназначено для использования на персональных компьютерах, работающих под управлением следующих операционных систем: ОС MS Windows XP/Vista/7 с установленным.net Framework 4.0.

Для БД ТОППП предъявляются следующие аппаратные требования к ПЭВМ:

·        оперативная память 32 Мб;

·        дисковое пространство - не менее 20 Мб свободного места на диске, на который устанавливается ПО;

·        разрешение экрана - 800 x 600 пикселов.

·        Манипулятор мышь с интерфейсом PS/2 или USB;

·        Клавиатура 101/102-x клавишная рус/лат;

Скорость работы ПО на конкретном компьютере зависит также от характеристик отдельных его комплектующих (процессора, оперативной памяти и др.).

3.2.7 Входные и выходные данные

В каждом из режимов работы БД ТОППП используются различные входные данные, результаты работы в каждом из режимов также различные.

Входными данными являются вводимые пользователем объекты:

информация в текстовом варианте.

Выходные данные - создаваемые отчеты и текстовые документы, а также фильтры для таблиц, используемые в режимах. Пример файла, содержащего фильтр, представлен на рис. 17.

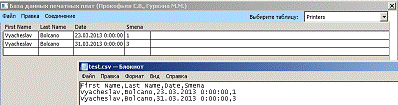

Рис. 17. Файл, содержащий фильтр

4. Руководство системного программиста

4.1 Общие сведения

4.1.1 Функции программы

Основной функцией программы "Motherboard. exe" является подключение к SQL Server 2008 R2 с доступом к БД "DB_motherboard" и получение результатов запросов к ней.

4.1.2 Минимальный состав технических средств

Минимальный состав используемых технических средств:PC совместимый с процессором х86 и выше

ОЗУ более 32 Мбайт

МБ видеопамяти и выше

наличие свободного места на жестком диске 20 Мбайт.

4.1.3 Минимальный состав программных средств

Системные программные средства, используемые программой Motherboard. exe, должны быть представлены локализованной версией операционной системы Windows XP/Vista/7.

Также для функционирования программы "Motherboard. exe" на ПК необходимо предустановленное программное обеспечение SQL Server.

4.1.4 Требования к персоналу (системному программисту)

Системный программист должен иметь минимум среднее техническое образование. В перечень задач, выполняемых системным программистом, должны входить:

)        задача поддержания работоспособности технических средств;

2)      задача установки (инсталляции) и поддержания работоспособности системных программных средств - операционной системы и SQL Server;

)        задача установки (инсталляции) и поддержания работоспособности программы "Motherboard. exe"

4.2 Структура программы

4.2.1 Сведения о структуре программы

Программа "Motherboard. ехе" состоит из одной запускаемой формы и 2-х вызываемых.

4.2.2 Сведения о составных частях программы

Программа "Motherboard. ехе" содержит 2 вызываемые формы "Изменения" и "Удаления" данных.

4.2.3 Сведения о связях с другими программами

Программа "Motherboard. ехе" в ходе своей работы подключается и использует SQL Server, поэтому для ее функционирования необходимо предустановленная версия SQL Server.

4.3 Настройка программы

4.3.1 Настройка на состав технических средств

Программа "Motherboard. ехе" не требует каких-либо настроек на состав технических средств.

4.3.2 Настройка на состав программных средств

Программа "Motherboard. ехе" не требует каких-либо настроек на состав программных средств.

Программа может быть установлена в любой каталог. Для установки данной программы достаточно запустить инсталлятор и следовать шагам установки. Каких-либо настроек после установки программы не требуется.

4.4 Проверка программы

4.4.1 Описание способов проверки

Работоспособность программы "Motherboard. exe" проверяется описанными ниже способом:

) При запуске программы следует проверить подключение к БД. Для этого во вкладке "Соединение" следует нажать кнопку "Соединиться". При успешной попытке соединения в "Статусную строку" будет выведено соответствующее сообщение.

В случае неудачи программа выдаст сообщение об ошибке.

4.4.2 Методы прогона

Проверка работоспособности программы

1) Проверьте наличие правильно установленного SQL Server на локальной машине.

) При запущенной программе попробуйте соединиться с БД, методом, описанным в п.4.4.1 данного руководства.

) Далее попробуйте отобразить таблицу с помощью блока "Выберите таблицу"

5. Руководство программиста

5.1 Анализ предметной области

5.1.1 Функции, выполняемые программой

Основной функцией программы "Mem. exe" является вызов создание подключения к SQL Server и получения данных в БД "DB_motherboard", которую программа создаёт при первом запуске.

Данные функции программы позволяют следить за деятельностью предприятия и вести отчётность.

5.1.2 Условия, необходимые для выполнения программы

Объем оперативной памяти

Для выполнения своих функций, программе "Motherboard. exe" достаточно 32 Мб оперативной памяти.

Требования к составу периферийных устройств

Особых требований к составу периферийных устройств, программа "Motherboard. exe" не предъявляет.

Требования к параметрам периферийных устройств

Никаких требований к параметрам периферийных устройств, программа "Motherboard. exe" не предъявляет.

Требования к программному обеспечению

Системные программные средства, используемые программой Motherboard. exe, должны быть представлены локализованной версией операционной системы Windows XP/Vista/7. Каких-либо настроек после установки программы не требуется.

Требования к персоналу (программисту)

Программист должен иметь минимум среднее техническое образование и должен быть аттестован минимум на II квалификационную группу по электробезопасности (для работы с конторским оборудованием).

В перечень задач, выполняемых программистом, должны входить:

а) задача поддержания работоспособности технических средств;

б) задача поддержания работоспособности системных программных средств - операционной системы;

в) задача поддержания работоспособности программы Motherboard. exe.

5.2 Характеристика программы

5.2.1 Описание основных характеристик программы

Режим работы программы

Режим работы программы Motherboard. ехе круглосуточный непрерывный.

Программа постоянно находится в памяти ПК, но не появляется на панели задач, что позволяет экономить ресурсы компьютера.

Описание основных особенностей программы

Программа Motherboard. ехе имеет пользовательский интерфейс и не предоставляет конечному пользователю возможности настройки и изменения своих параметров.

5.3 Обращение к программе

5.3.1 Загрузка и запуск программы

Загрузка и запуск программы "Motherboard. ехе" осуществляется способами, детальные сведения о которых изложены в "Руководстве оператора".

5.3.2 Выполнение программы

Программа выполняется непосредственно после запуска exe файла. При первом своём запуске программа автоматически создаёт на SQL Server БД из резервной копии DB_motherboard. bak.

5.3.3 Завершение работы программы

Программа "Motherboard. ехе" имеет пользовательский интерфейс и предоставляет конечному пользователю возможности стандартного завершения работы программы. Программа может быть завершена как через меню "Файл", так и по нажатию закрывающей кнопки окна. Завершение работы программы происходит с использованием манипулятора "мышь".

5.4 Входные и выходные данные

5.4.1 Организация используемой входной информации

Программа "Motherboard. ехе" в ходе своей работы использует входные данные непосредственно полученные от SQL Server.

5.4.2 Организация используемой выходной информации

Программа "Motherboard. ехе" в ходе своей работы создает выходные данные после экспорта таблицы во внешний файл.

6. Руководство оператора

6.1 Функциональное назначение программы

Основной функцией программы "Motherboard. exe" является работа с пользователем с помощью подготовленных запросов к БД, составление отчётности, выгрузка данных во внешний источник.

6.1.1 Состав функций

Функции конкретных запросов пользователя

В данном режиме программа позволяет получить информацию из базы данных по конкретным запросам, которые не подлежат изменению и служат для сбора статистической информации

"Функция запрос о сотрудниках"

Пользователю предоставляется возможность по id сотрудника получить полную информацию о нём (имя, фимилия, дата и номер смены)

"Функция запрос по сборкам"

Пользователю предоставляется возможность по id сборки получить полную информацию о ней (наименование платы, кол-во элементов, наименование сборщика платы, время сборки)

"Функция запрос по продукции"

Пользователю предоставляется возможность, выбрав промежуток между датами, получить полную информацию о произведённой продукции (дата, наименование платы, наименование сборщика платы, наименование принтера, имя и фамилия сотрудника)

Функции обслуживания базы данных

В данном режиме программа позволяет удалять, редактировать, изменять, добавлять информацию в существующую БД.

"Добавить"

Данная функция позволяет, в выбранную таблицу в главном окне программы, добавить новую информацию. Открывается новое окно, где пользователь вводит данные и по нажатию "Добавить" данные сохраняются в БД.

"Изменить"

Данная функция позволяет, в выбранной таблице в главном окне программы, по выделенной строчке, изменить информацию. Открывается новое окно, где пользователь вводит данные и по нажатию "Изменить" данные сохраняются в БД.

"Удалить"

Данная функция позволяет, в выбранной таблице в главном окне программы, удалить информацию. Пользователь выбирает нужную ему строчку и нажимает кнопку "Удалить" в меню "Правка". После чего строчка удаляется из БД

"Экспорт"

Данная функция позволяет экспортировать таблицу со значениями во внешний файл. csv. После экспорта файл сохраняется в каталоге диска C: /

6.2 Условия выполнения программы

6.2.1 Требования к персоналу (пользователю)

Конечный пользователь программы (оператор) должен обладать практическими навыками работы с графическим пользовательским интерфейсом операционной системы. Персонал должен быть аттестован на II квалификационную группу по электробезопасности (для работы с конторским оборудованием).

7. Программа и методика испытаний

7.1 Объект испытаний

7.1.1 Наименование испытуемой программы

Наименование - "БД технологического оборудования для производства печатных плат".

7.1.2 Область применения испытуемой программы

Программа предназначена к применению в профильных подразделениях предприятия, на объектах, для автоматизации которых используется электронный документооборот.

7.1.3 Обозначение испытуемой программы

Наименование темы разработки - "Разработка БД и программы технологического оборудования для производства печатных плат".

Условное обозначение темы разработки (шифр темы) - "А. В.00001"

7.2 Цель испытаний

Цель проведения испытаний - проверка соответствия характеристик разработанной программы (программного изделия) функциональным и иным, отдельным видам требований, изложенным в программном документе "Техническое задание".

7.3 Требования к программе

При проведении испытаний функциональные характеристики (возможности) программы подлежат проверке на соответствие требованиям, изложенным в п. "Требования к функциональным характеристикам" Технического задания.

) техническое задание;

) спецификация;

) текст программы;

) описание программы;

) программу и методики испытаний;

) руководство системного программиста;

) руководство программиста;

) руководство оператора;

7.4.2 Специальные требования

Специальные требования к программной документации не предъявляются.

7.5 Порядок испытаний

Испытания проводятся в два этапа:

этап - ознакомительный

этап - испытания

7.5.1 Перечень проверок проводимых на 1 этапе испытаний

Перечень проверок, проводимых на 1 этапе испытаний, должен включать в себя:

а) проверку комплектности программной документации;

б) проверку комплектности и состава технических и программных средств.

7.5.2 Перечень проверок проводимых на 2 этапе испытаний

Перечень проверок, проводимых на 2 этапе испытаний, должен включать в себя:

а) проверку соответствия технических характеристик программы;

б) проверку степени выполнения требований функционального назначения программы.

7.5.3 Количественные и качественные характеристики, подлежащие оценке

В ходе проведения приемо-сдаточных испытаний оценке подлежат количественные характеристики, такие как:

а) комплектность программной документации;

б) комплектность состава технических и программных средств.

7.5.4 Качественные характеристики, подлежащие оценке

В ходе проведения приемо-сдаточных испытаний оценке подлежат качественные (функциональные) характеристики программы. Проверке подлежит возможность выполнения программой перечисленных ниже функций:

а) проверка работоспособности программы;

б) проверка на сообщение об ошибке.

7.6 Условия проведения испытаний

7.6.1 Климатические условия

Испытания должны проводиться в нормальных климатических условиях по ГОСТ 22261-94. Условия проведения испытаний приведены ниже:

температура окружающего воздуха,°С 20 ± 5;

относительная влажность, % - от 30 до 80;

атмосферное давление, кПа - от 84 до 106;

частота питающей электросети, Гц - 50 ± 0,5;

напряжение питающей сети переменного тока, В - 220 ± 4,4.

7.6.2 Условия начала и завершения отдельных этапов испытаний

Необходимым и достаточным условием завершения 1 этапа испытаний и начала 2 этапа испытаний является успешное завершение проверок, проводимых на 1 этапе (см. п. Перечень проверок, проводимых на 1 этапе испытаний).

Условием завершения 2 этапа испытаний является успешное завершение проверок, проводимых на 2 этапе испытаний (см. п. Перечень проверок, проводимых на 2 этапе испытаний).

7.6.3 Ограничения в условиях испытаний

Климатические условия эксплуатации, при которых должны обеспечиваться заданные характеристики, должны удовлетворять требованиям, предъявляемым к техническим средствам в части условий их эксплуатации.

7.6.4 Меры, обеспечивающие безопасность и безаварийность испытаний

При проведении испытаний должно быть обеспечено соблюдение требований безопасности, установленных ГОСТ 12.2.007.0-75, "Правилами техники безопасности при эксплуатации электроустановок потребителей", и "Правилами технической эксплуатации электроустановок потребителей".

7.6.5 Порядок взаимодействия подразделений, участвующих в испытаниях

Разработчик извещает службу, ответственную за эксплуатацию, о готовности к проведению приемосдаточных испытаний не позднее чем за 7 дней до намеченного срока проведения испытаний.

Приказом по подразделению (отделу, цеху), назначается срок проведения испытаний и приемочная комиссия, которая должна включать в свой состав представителей службы, ответственной за эксплуатацию и представителя подразделения, разработчика программного изделия.

Представитель службы, ответственной за эксплуатацию извещает сторонние организации, которые должны принять участие в приемо-сдаточных испытаниях.

Представитель службы, ответственной за эксплуатацию, совместно с представителем подразделения, разработчика программного изделия, проводят все подготовительные мероприятия для проведения испытаний, а так же проводят испытания в соответствии с настоящей Программой и методиками.

Представитель службы, ответственной за эксплуатацию осуществляет контроль проведения испытаний, а также документирует ход проведения проверок в Протоколе испытаний.

7.6.6 Требования к персоналу, проводящему испытания

Персонал, проводящий испытания, должен быть аттестован минимум на II квалификационную группу по электробезопасности (для работы с конторским оборудованием).

7.7 Перечень работ, проводимых после завершения испытаний

В случае успешного проведения испытаний в полном объеме, Разработчик, совместно с начальником службы, ответственной за эксплуатацию, на основании "Протокола испытаний" утверждают "Свидетельство о приемке" и производят запись в программном документе "Формуляр".

Представитель подразделения разработчика программного изделия передает службе (подразделению), ответственной за дальнейшую эксплуатацию, программное изделие, программную (эксплуатационную) документацию и т.д.

В случае выявления несоответствия разработанной программы отдельным требованиям "Технического задания" Разработчик проводит корректировку программы и программной документации по результатам испытаний.

По завершении корректировки программы и программной документации Разработчик совместно с представителем службы, ответственной за эксплуатацию, проводят повторные испытания согласно настоящей Программы и методик в объеме, требуемом для проверки проведенных корректировок.

Мелкие, несущественные недоработки могут быть устранены в рабочем порядке.

7.8 Методы испытаний

7.8.1 Методика проведения проверки комплектности программной документации

Проверка комплектности программной документации на программное изделие производится визуально представителем службы, ответственной за эксплуатацию. В ходе проверки сопоставляется состав и комплектность программной документации, представленной Разработчиком, с перечнем программной документации, приведенным в п. "Состав программной документации, предъявляемой на испытания" настоящего документа.

Проверка считается завершенной в случае соответствия состава и комплектности программной документации, представленной Разработчиком, перечню программной документации, приведенному в указанном выше пункте.

По результатам проведения проверки, представитель службы, ответственной за эксплуатацию вносит запись в Протокол испытаний - "Комплектность программной документации соответствует (не соответствует) требованиям п. "Состав программной документации, предъявляемой на испытания"” настоящего документа.

7.8.2 Методика проведения проверки комплектности и состава технических и программных средств

Проверка комплектности и состава технических и программных средств производится визуально представителем службы, ответственной за эксплуатацию. В ходе проверки сопоставляется состав и комплектность технических и программных средств, представленных Разработчиком, с перечнем технических и программных средств, приведенным в п. "Технические средства, используемые во время испытаний" и п. "Программные средства, используемые во время испытаний" настоящего документа.

Комплектность программных средств проводится также визуально. Загрузилась операционная система, высветился логотип, версия - соответствует/не соответствует заявленной в Техническом задании и т.д.

Проверка считается завершенной в случае соответствия состава и комплектности технических и программных средств, представленных Разработчиком.

По результатам проведения проверки представитель службы, ответственной за эксплуатацию, вносит запись в Протокол испытаний - "Комплектность технических и программных средств соответствует (не соответствует) требованиям п. "Технические средства, используемые во время испытаний" и "Программные средства, используемые во время испытаний".

7.8.3 Методика проверки работоспособности программы

Проверка работоспособности программы выполняется согласно п. "Проверка работоспособности программы" Руководства системного программиста.

Проверка считается завершенной в случае соответствия состава и последовательности действий, при выполнении данной проверки, указанному выше подразделу Руководства системного программиста.

По результатам проведения проверки представитель службы, ответственной за эксплуатацию вносит запись в Протокол испытаний - "п. "Проверка работоспособности программы" выполнена".

7.8.4 Методика проверки на сообщение об ошибке

Проверка на сообщение об ошибке выполняется согласно п. "Проверка на сообщение об ошибке" Руководства системного программиста.

Проверка считается завершенной в случае соответствия состава и последовательности действий, при выполнении данной проверки, указанному выше подразделу Руководства системного программиста.

По результатам проведения проверки представитель службы, ответственной за эксплуатацию вносит запись в Протокол испытаний - "п. "Проверка на сообщение об ошибке " выполнена".

8.Текст программы

8.1 Модуль "Главного окна"

8.1.1 Файл представления MainWindow. xaml

<Window x: Class="Motherboard. MainWindow"="#"792132.files/image026.gif">

Описание таблиц БД
