24
- получить доступ с рабочего места ко всем процессам, находящимся
внутри системы.
В качестве объекта в SCADA-системе MASTERSCADA выступает
единица разрабатываемой системы, которая отвечает реальному
технологическому объекту. Она позволяет создавать автоматизированные
системы, имеющие различную архитектурную конфигурацию.
Можно сказать, что SCADA-система MASTERSCADA является
вертикально-интегрированная системой, что создает возможности ее
использовать не только на рабочих местах операторов технологов, но и
выполнять программирование управляющих контроллеров.
При этом перераспределение программного обеспечения между
контроллерами и компьютерами можно производить на любой стадии
разработки проекта [11, c.27].
В SCADA-системе MASTERSCADA также предусмотрены
специальные средства, позволяющие повысить надежность создаваемых
систем.
В состав MASTERSCADA входят библиотеки, содержащие различные
функциональные блоки, позволяющие проводить математическую и
логическую обработку данных, работу с архивами, управлять
исполнительными механизмами, осуществлять операции с документами.
Интерфейс SCADA-системы MASTERSCADA приведен на рисунке 9.

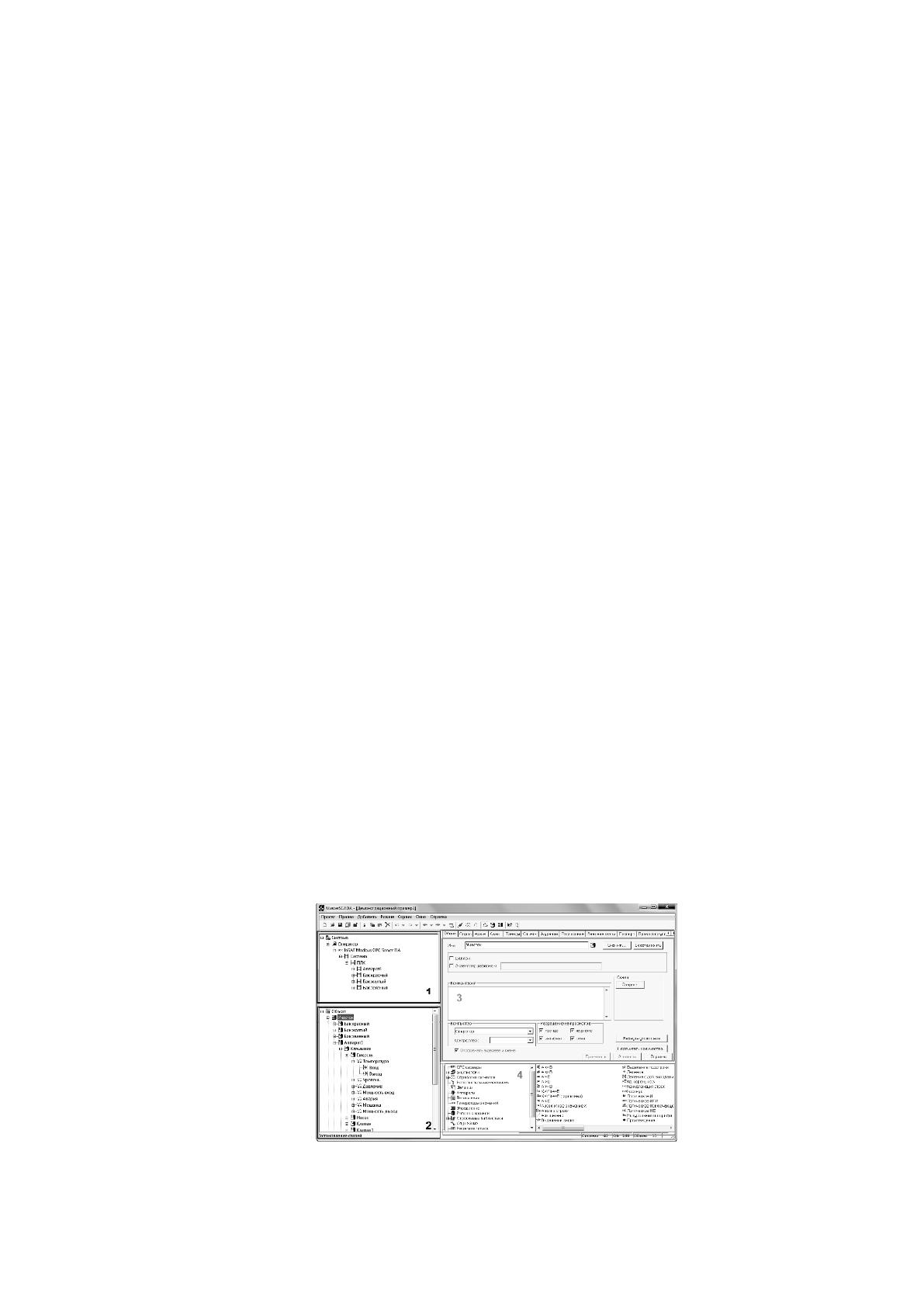

Рисунок 9 – Интерфейс SCADA-системы MASTERSCADA
25
Как видно из рисунка 9, в среду разработки MASTERSCADA входит 4
основных составляющих: дерево системы, дерево объектов, панель свойств
элемента проекта, и панель функциональных блоков.
Пользовательский интерфейс MASTERSCADA основан на
использовании модулей. В состав проекта входит 2 основных части: дерево
системы и дерево объектов [24, c.65].
С помощью дерева системы выполняются операции по описанию
структуры создаваемой системы, а дерево объектов позволяет описывать
структуру проекта, в основе которого находится программа, позволяющая
выполнять обработку полученных данных и преобразовать их в нужный вид
Кроме алгоритмических функциональных блоков в SCADA-систему
MASTERSCADA входят визуальные функциональные блоки,
представленные в виде мнемосхем.
Каждый визуальный блок позволяет полностью реализовать все
необходимые функции для контроля управления в соответствии с
выбранным типом исполнительного механизма или объекта.
SCADA-система MASTERSCADA поддерживает язык
программирования C#, который позволяют получить доступ к внутренним
функциям системы. С применением языка программирования C# существует
возможность создания собственного набора функциональных блоков, и
использовать их в автоматизации производственных процессов [26, c.39].
Одним из важных элементов MASTERSCADA является подсистема,
позволяющая представлять данные в виде графиков или модуль трендов.
Для обслуживающего персонала в MASTERSCADA предназначена
подсистема уведомления оператора событиях.
Среда исполнения MASTERSCADA может быть представлена в виде
автономной и сетевой системы. Наиболее распространенной конфигурацией
является автономная версия, структура которой приведена на рисунке 10.
26

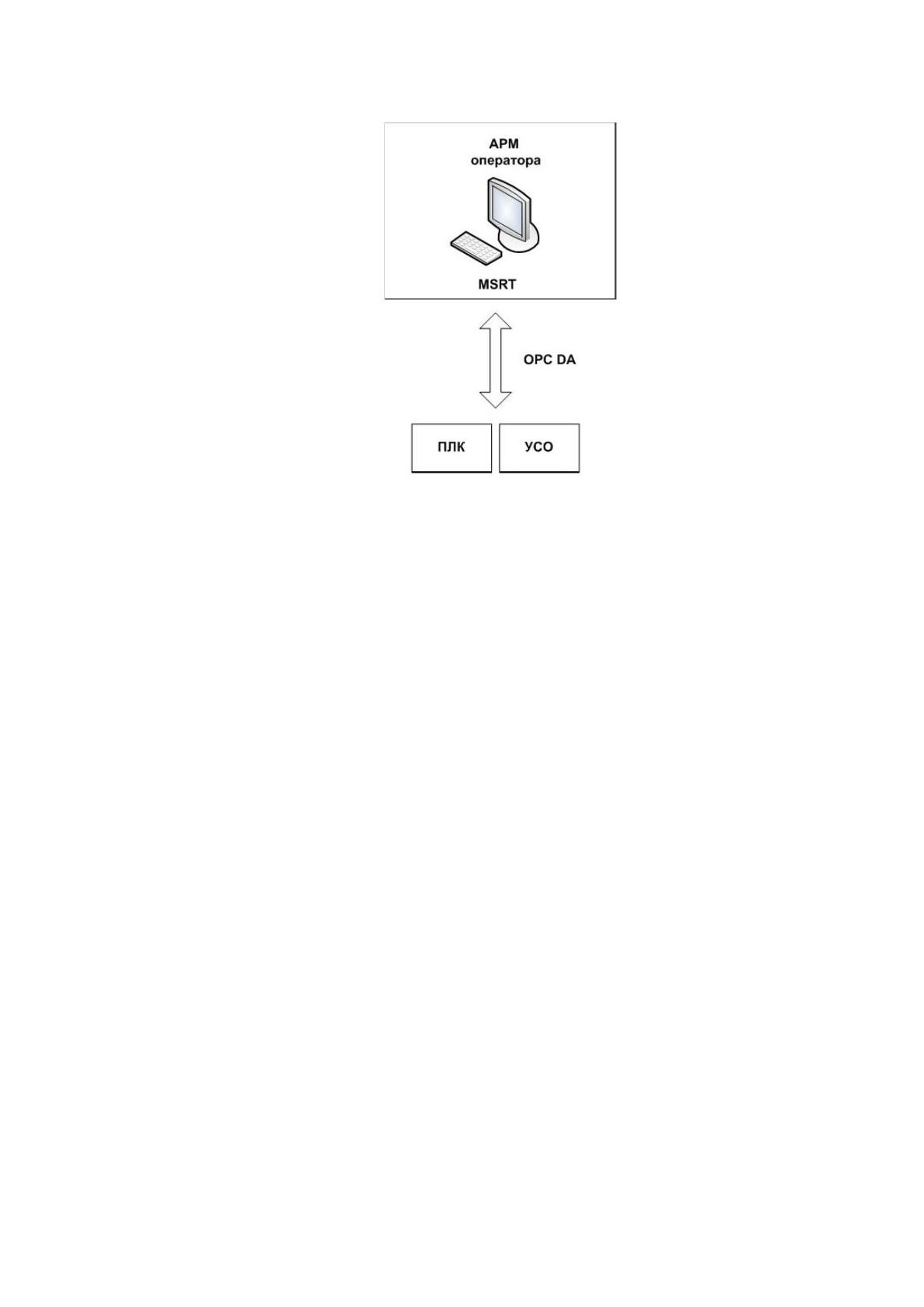

Рисунок 10 – Среда исполнения автономной системы
MASTERSCADA
В состав базовой комплектации MASTERSCADA входят контроллеры,
через OPC DA сервер, получения данных в файловом архиве и отображения
текущих данных на мнемосхеме. Расширить исполняемую систему
MASTERSCADA можно за счет подключения к ней следующих модулей:
- HAD-Client, который позволяет передавать данные с приборов,
контроллеров в SCADA-систему;
- модуль связи с базами данных для осуществления операции с базой
данных/
В сетевой версии организуется обмен данными между компьютерами.
Также возможно изменять значения переменных, которые принадлежат
другому компьютеру или подключенному к системе оборудованию.
Выводы по главе 1
На основании рассмотренных теоретические исследований было
установлено, что существуют автоматизированные системы управления
27
технологическими процессами с помощью станков ЧПУ, а также SCADA-
системы.
Преимуществами станков ЧПУ является то, что они основаны на
использовании устройств числового программного управления, а SCADA-
системы, позволяют централизовать контроль и управление, но
предусматривают участие человека.
В рамках выбранного объекта исследования большие возможности
предоставляют станки ЧПУ, поскольку позволяют повысить качество
технологических процессов в машиностроении.
В тоже время в SCADA-системе реализуются основные функции по
визуализации и контролю измеряемой информации, передаче данных и
команд в систему контроля и управления.
Поэтому далее в работе предлагаем использовать комбинированные
способы автоматизации технологических процессов, то есть использовать и
станки ЧПУ и SCADA-систему, выбор которых определят дальнейшие
исследования.
28
ГЛАВА 2. ОЦЕНКА ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
ООО «РЕФЛЕКС»
2.1 Краткая характеристика деятельности предприятия
Товарищество с ограниченной ответственностью «Мэйкер» является
Карагандинским литейно-машиностроительным заводом, который
специализируется в области производства и ремонта горно-шахтного
оборудования [35].
Юридический адрес производственного предприятия: Республика
Казахстан, Карагандинская область, город Караганда, улица Орлова, 103.
В технологические переделы завода ходят процессы механической
обработки, сборочно-сварочное производство, металлообработка,
кузнечнопрессовое, гальваническое, инструментальное производство, а
также выполнение ремонта станочного оборудования.
Для осуществления производственных процессов ООО «РЕФЛЕКС»
имеет:
- собственную сборочную площадку;
- парк карусельных и токарных станков, позволяющих выполнить
обработку заготовок.
- постоянных потребителей, в качестве которых выступают
строительные и энергетические компании, а также горнодобывающие
компании.
Получаемые в результате производственных процессов заготовки
применяются для сборки горно-шахтного оборудования, представленного
вагонетками, гидромоторами, локомотивами, погрузочно-доставочными
машинами.
Получаемые в процессе производства ООО «РЕФЛЕКС» вагонетки
представлены в виде открытых вагонов, имеющих малую вместительность и
