2.Обязательно проверьте настроечную точку инструмента во всех операциях. При неверной настроечной точке моделирование работает корректно, а управляющая программа генерируется с серьезным сдвигом, что может привести к поломке инструмента или даже станка.
3.Переключитесь в режим контроля условий резания, проверьте, направление вращения шпинделя, охлаждение и правильность значений подач.
4.После любых изменений параметров и пересчета траектории еще раз моделируйте процесс обработки и убедитесь в отсутствии восклицательных знаков.
Ход работы:
1. Задание: фрезеровать криволинейный контур детали

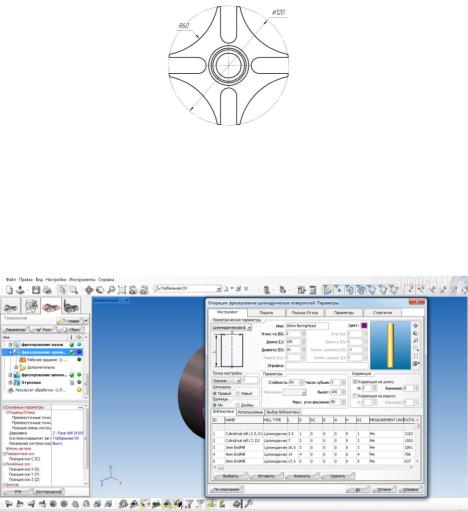

Рис. 43. Технологический чертеж
В диалоговом окне выбора инструмента задаем его параметры.
Рис. 44. Выбор инструмента
Контролируем параметры подхода-отхода.
31

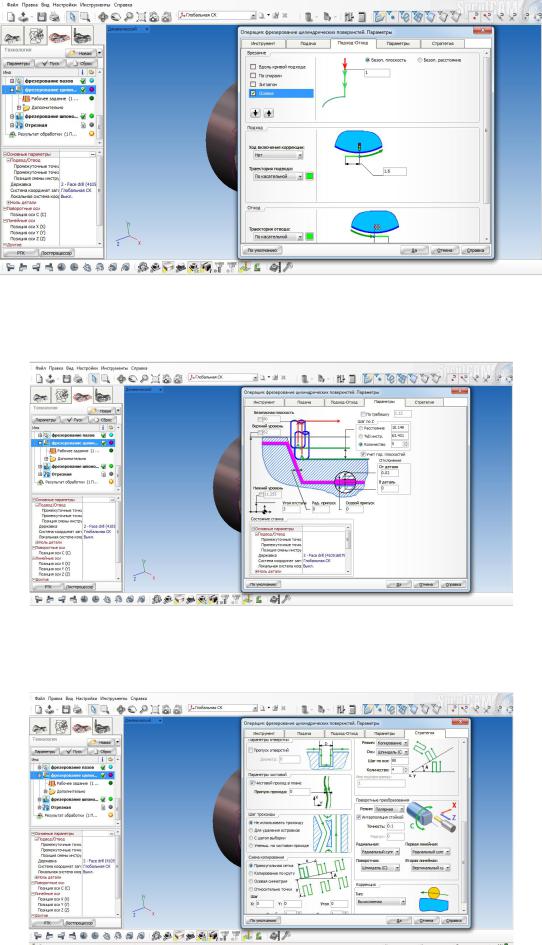

Рис. 45. Параметры зон резания
Во вкладке параметры указываем безопасную плоскость и параметры по оси Z.
Рис. 46. Параметры безопасной плоскости
В стратегии указываем необходимые параметры.
Рис. 47. Стратегия обработки
32
Визуализация фрезерования вогнутых цилиндрических поверхностей.

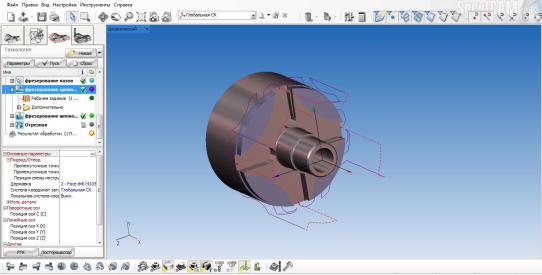

Рис. 48. Траектория инструмента
Автоматизированный расчет технического нормирования В программе возможна генерация расчетно-технологической карты, где в ав-
томатизированном режиме устанавливается расчетное основное технологическое время.
2. Сформировать отчет
