элементам рабочей станции. Этот пакет обеспечивает мониторинг
прикладных программ, инвентаризацию аппаратных и программных
средств и защиту от вредоносных вирусов.
Существуют встроенные системы диагностики компонентов сетевых
устройств, как мосты. Возьмем за пример таких систем пакет Open – View
Bridge Manager фирмы Hewlett, пакет Packard Remote Bridge Management
Software фирмы DEC. Недостатками таких систем является то, что они
ориентированы на оборудования определенного производителя и
несовместимы с другими фирмами.
К тактическим средствам относят разные виды тестирующих
устройств, анализаторов протоколов. Различные тесторы помогают
администратору обнаружить неисправность сетевого кабеля. Анализаторы
протоколов помогают получить информацию об обмене данных в сети.
Еще в помощь администратора разработаны специальные ПО, которые
позволяют в режиме реального времени получать подробный отчет о
состоянии сети.
Network Management Systems – это программные системы,
позволяющие собрать данные о состоянии сети узлов и
коммуникационных устройств сети, данные о трафике, а также эти
системы в автоматическом режиме могут выполнять действия по
управлению сети. Примерами этих сетей являются системы HPOpen View,
Sun Net Manager, IBMNet View.
Встроенные системы диагностики и управления выполняются в виде
программных модулей, которые устанавливаются в коммуникационных
устройствах, а так же в виде программных модулей, встроенных в
операционные системы. Такие системы выполняют функции диагностики
и управления одним устройством. Примером средства управления может
служить концентратор Distrebuted 5000.
Анализаторы протоколов представляют собой программные и
аппаратно-программные системы. Они выполняют функцию мониторинга
33
33
и анализа трафика в сетях. Анализаторы протоколов позволяют установить
логические условия для захвата отдельных пакетов и выполнять
декодирование захваченных пакетов.
Экспертные системы анализируют и выявляют причины
неправильной работы сетей. Примером простейшей системы является
контекстно-зависимая Help–система. С элементами искусственного разума
существует система управления Spectrum компании Сabletron.
1.3.2. Выбор и обоснование стратегии автоматизации задачи
Для начала работы необходимо определить стратегические и
функциональные свойства информационной системы.
Для внедрения системы мониторинга сети, необходимо выполнить
ряд условий. Система должна быть адаптирована под программную среду
данного предприятия, а так же иметь возможности гибкой доработки
силами сотрудника сектора развития ЛВС.
В сети Интернет представлено огромное множество различных
систем мониторинга, работающих в среде различных операционных
систем. Примерами могут выступать: NetXMS, Zabbix, WhatsUp Gold,
Nagios, Zenoss Core, PRTG Network Monitor и др. Многие системы
достаточно дорогие, что не дает возможность приобретать данные
продукты малым и средним предприятиям. Другие системы достаточно
сложные в настройке и понимании принципов действия. В работе
предложено для рассмотрения система «10 Страйк: LANState» (рис. 6).
34
34

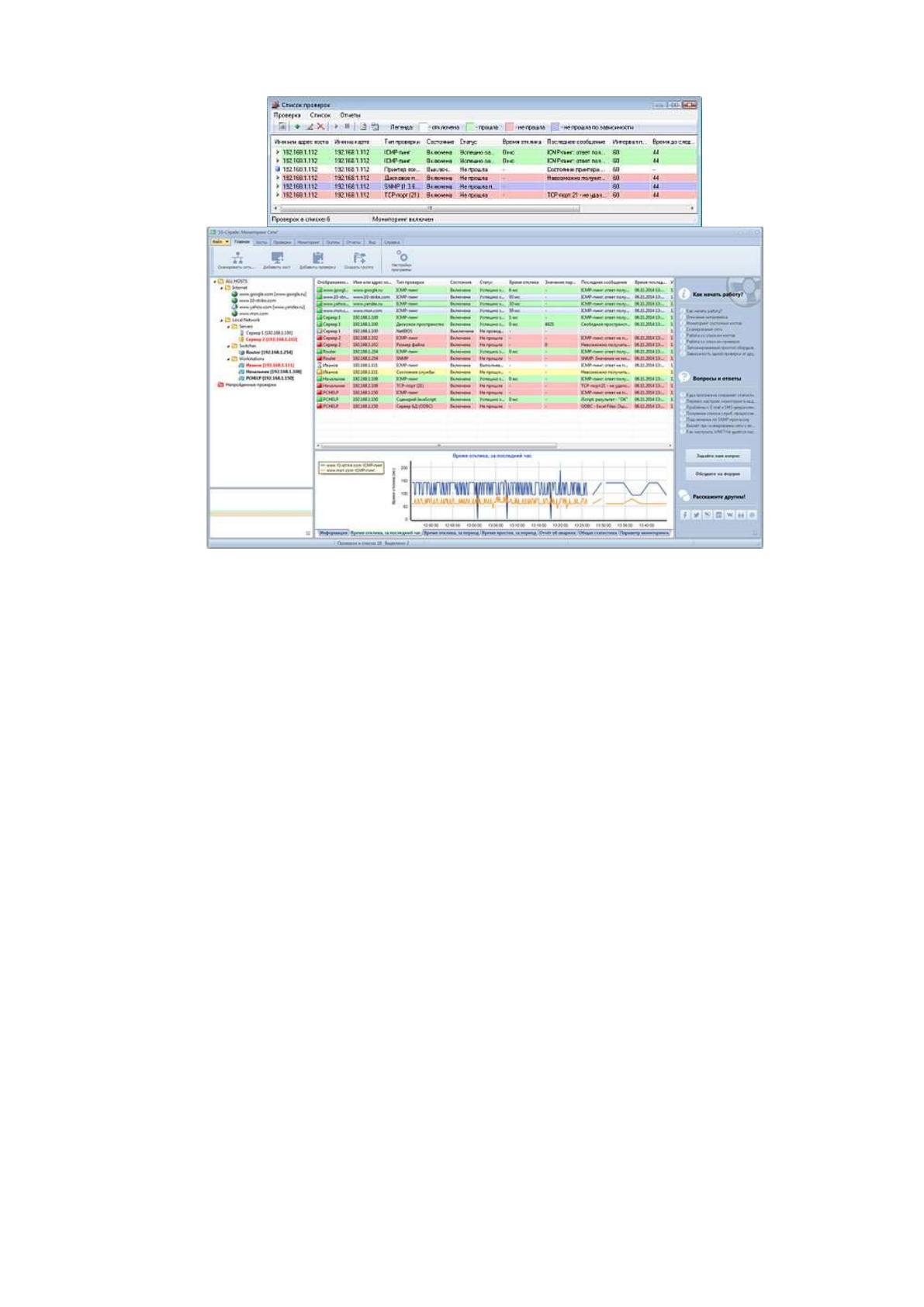

Рисунок 6. Пример работы системы «10 Страйк: LANState»
Данная система платная, однако, есть возможность испытать демо-
версию. Цена представленной системы достаточно демократична, что дает
возможность приобретения даже малому бизнесу. Программа достаточно
функциональна, что позволяет решать большой круг задач, а также гибка
для доработки сотрудниками сектора ЛВС при помощи написания
различных скриптов. Представленная система работает на платформе
Windows, что является еще одним положительным моментом для
администраторов.
«10 Страйк: LANState» достаточно проста в использовании, не
перегружена лишними функциями, с быстрой техподдержкой.
Графическая консоль и служба мониторинга поддерживают
постоянную связь 2-мя различными способами (рис. 7).
35
35

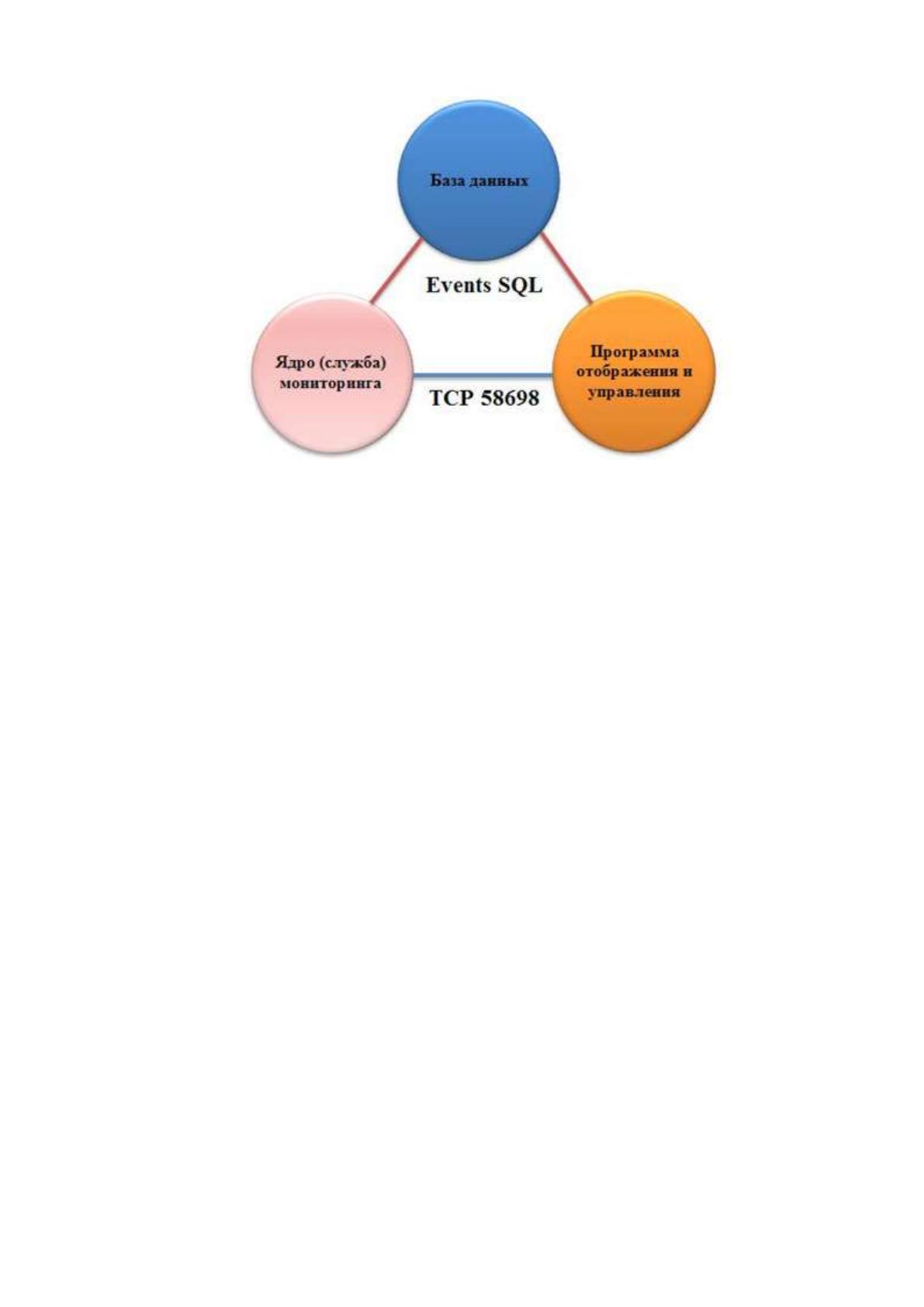

Рисунок 7. Связь графической консоли и службы мониторинга
Внешнее программа «10 Страйк: LANState» выглядит достаточно
простой, однако она имеет огромные возможности:
распределенная архитектура. Это значит, что можно устаавливать
огромное количество служб мониторинга на разных хостах и
разделять каждой свой набор проверок. Такой подход позволяет
значительно снизить нагрузку на сервер мониторинга и увеличить
надежность системы – при выходе из строя любого сервера
остальные проверки продолжат выполняться остальными
серверами. Еще одним достоинством такого утилита является то,
что при распределенном мониторинге она дает выполнять
централизованную проверку нескольких удаленных сетей со сбором
статистики в одной базе данных;
удаленные агенты, позволяющие получать большой объем
недоступной по локальной сети информации о ПК. Агенты
осуществляют помощь получать информацию, например, о
параметрах надежности жестких дисков S.M.A.R.T.;
удаленный мониторинг на разных территориях;
встроенный сервер мониторинга SNMP trap и Syslog;
36
36
мониторинг широкого спектра оборудования, управляемых
коммутаторов, UPS, сервисов, каналов связи;
гибкая настройка параметров сигналов и проверок, которые
существенно помогают избежать ложных сигнализаций, вызванных
неполадками в каналах связи, а не сбоем работы самого устройства;
оповещения об авариях и отклонениях значений параметров;
быстрый и надежный многопоточный механизм опроса хостов,
который позволяет обрабатывать до 10 000 проверок на одном
сервере мониторинга;
отображение состояния на графической карте и так далее.
Данный утилит может поддерживать огромное количество
различных проверок, приведем пример: TCP-порт, ICMP пинг, ARP, SNMP
(версии 1, 2, 3), порт на коммутаторе, WMI-запросы, статус локального
принтера, HTTP, состояние службы, контроль установленного ПО, журнал
событий Windows, дисковое пространство, внешнее приложение (код
завершения), параметры жестких дисков S.M.A.R.T., JavaScript, Visual
Basic Script, MS SQL Server, MySQL, сервер БД (ODBC) и так далее.
1.3.3. Выбор и обоснование способа приобретения ИС для
автоматизации задачи.
Для данной выпускной работы выбрана программа «10
Страйк: LANState», которая позволяет выявлять проблемы в полном
объеме.
Такая система мониторинга представляет собой программно-
аппаратный комплекс, которая обрабатывает полученные данные и
анализирует их. Система мониторинга «10 Страйк: LANState» выполняет
множество функций, для повышения эффективности работы
администратора сети, а также значительно снижает риски остановки
