12
12
«Флагман» по учету и контролю исполнения обязательств контрагентов,
бухгалтерских данных, данных отдела кадров и др. Данная программа
позволяет применять разнесенную по нескольким серверам единую базу и
синхронизировать с определенной частотой ее между собой. Операторы
электронного документооборота занимаются переводом бумажных
носителей в электронный вид документа посредством ИС при помощи
программы ABBY.
Большая часть данных на предприятии секретны, поэтому для
написания работы рассмотрены только небольшие участи работы данного
предприятия.

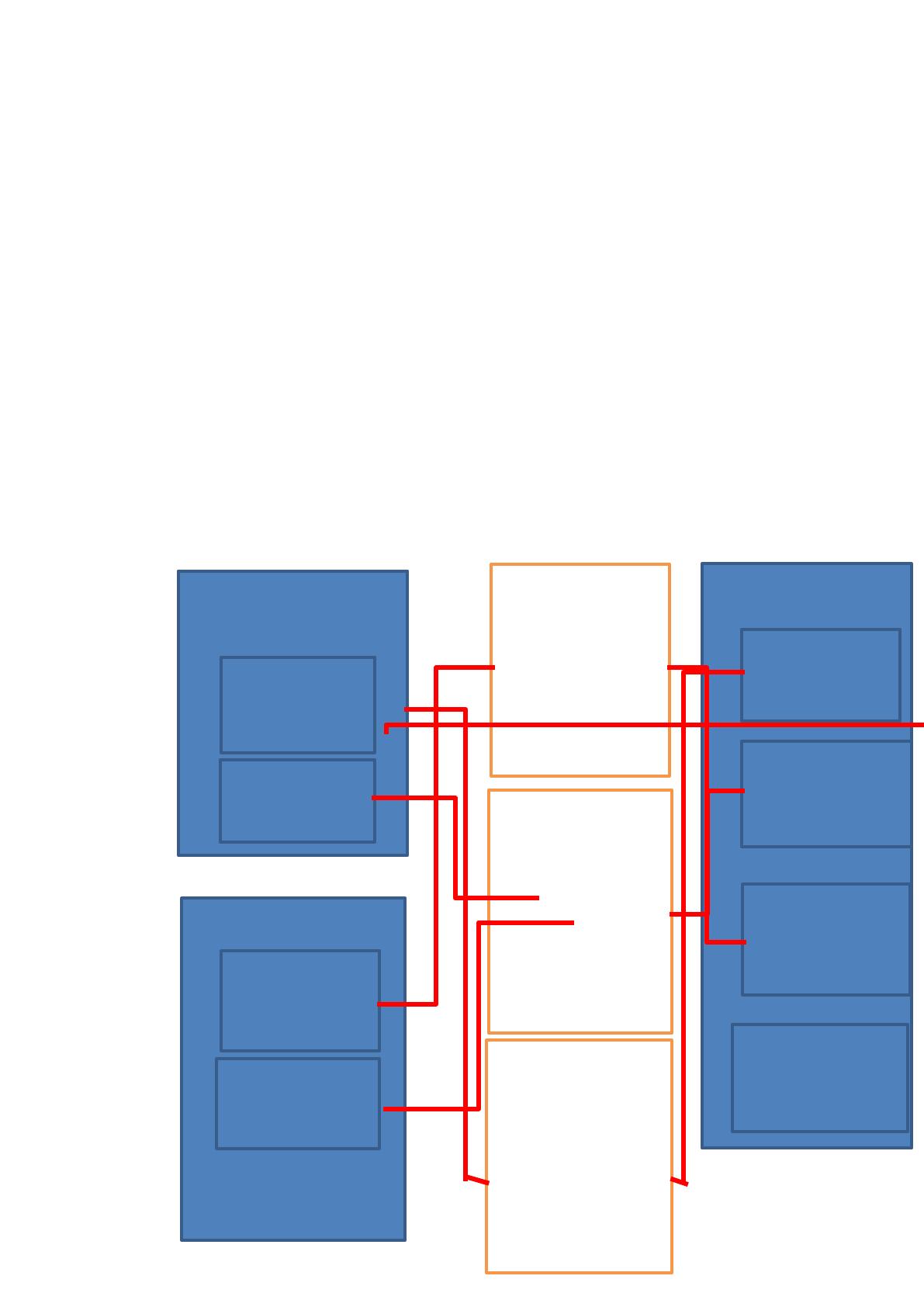

Программная архитектура ФГУП «ФЦДТ «Союз» представлена на
рис. 2а.
Рабочая станция
Бухгалтерия, Финансовый
отдел
Программное
обеспечение КИС
"ФЛАГМАН"
Программное
обеспечение
"Mozilla
Thunderbird "
Рабочая станция Отдела
кадров
Программное
обеспечемние
"Электронный
архив"
Программное
обеспечение
"Mozilla
Thunderbird "
Сервер КИС
"ФЛАГМАН" Microsoft
SQL Server 2008 (64-
bit), Операционная
система Microsoft
Windows Server 2008
Enterprise SP 2
Почтовый Сервер,
Операционная
система Microsoft
Windows Server 2003,
Standard Edition, SP 1,
Mozilla Thunderbird
3.1.7
Сервер Synology
RS816,
Операционная
система Synology
DiskStation Manager
(DSM)
Рабочая станция Отдела
Управления
Программное
обеспечение КИС
"ФЛАГМАН
Программное
обеспечение
"Mozilla
Thunderbird "
Программное
обеспечение
"Электронный
архив"
Программное
обеспечение
Консультант Плюс
13
13
Рисунок 2а. Программная архитектура.

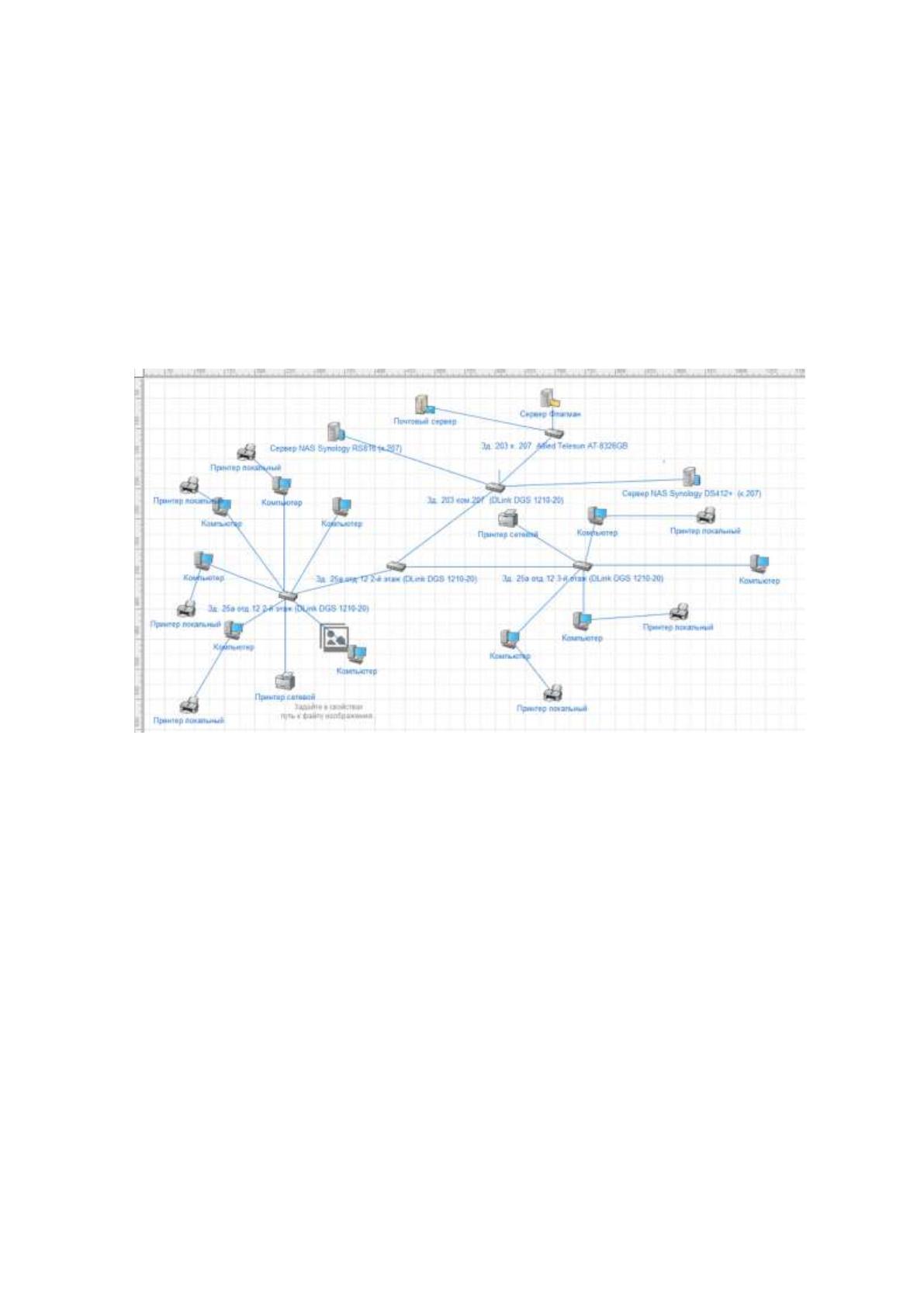

Техническая архитектура предприятия ФГУП «ФЦДТ Союз»
представлена на рисунке 2б:
Рисунок. 2б. Техническая архитектура предприятия.
Отдел системного и сетевого администрирования ведет учет всех
заявок пользователей и плановых работ в Microsoft Excel.
Так как ФГУП «ФЦДТ «Союз» является оборонным предприятием и
часть информации является закрытой, для написания выпускной
квалификационной работы взята часть карты архитектурной сети и
серверов. На основной территории предприятия находиться от 10 и 40-а
VLAN-ов и имеет выход в интернет через CheckPoint NGX R65.
Локальная вычислительная сеть данного предприятия построена на
основе структурированной кабельной системы. Такая система позволяет
свести в единую систему большое разнообразие информационных
14
14
сервисов разного назначения: ЛВС, систему контроля доступа,
видеонаблюдения. Конечно, при построении ЛВС важнейшую роль играет
правильный выбор архитектуры и топологии сетей. Структура кабельной
системы ФГУП «ФЦДТ «Союз» представляет собой многоуровневую
архитектуру ЛВС. Такой подход структурирования позволяет свести к
минимуму ресурсные затраты для поиска и своевременного устранения
неисправностей в сети, а также добавлять различные уровни,
расширяющие возможности и решаемые сетью задачи без глобальных
последствий.
На первом уровне доступа, Access Layer коммутаторы дают
возможность пользователям порты 10/100Base-TX, формируют
виртуальные сети (VLAN) в пределах этих коммутаторов, а так же они
показаны не только как модульными устройствами, но и устройствами,
объединяемыми в стек. Подключение коммутаторов Access Layerк к
уровню распределения выполнены каналами Gigabit Ethernet.
Коммутаторы уровня распределения, Distribution Layer,
образованные коммутаторами, работающими на 3 и 4 уровнях, связывают
коммутаторы уровня доступа центральными коммутаторами ЛВС, так
называемыми коммутаторами уровня ядра. Так же подключение
осуществлено каналами Gigabit Ethernet.
На уровне ядра, Core Layer, коммутаторы, работающие на 2-ом и 3-
ем уровнях, агрегируют трафик с коммутаторов уровня Distribution Layer.

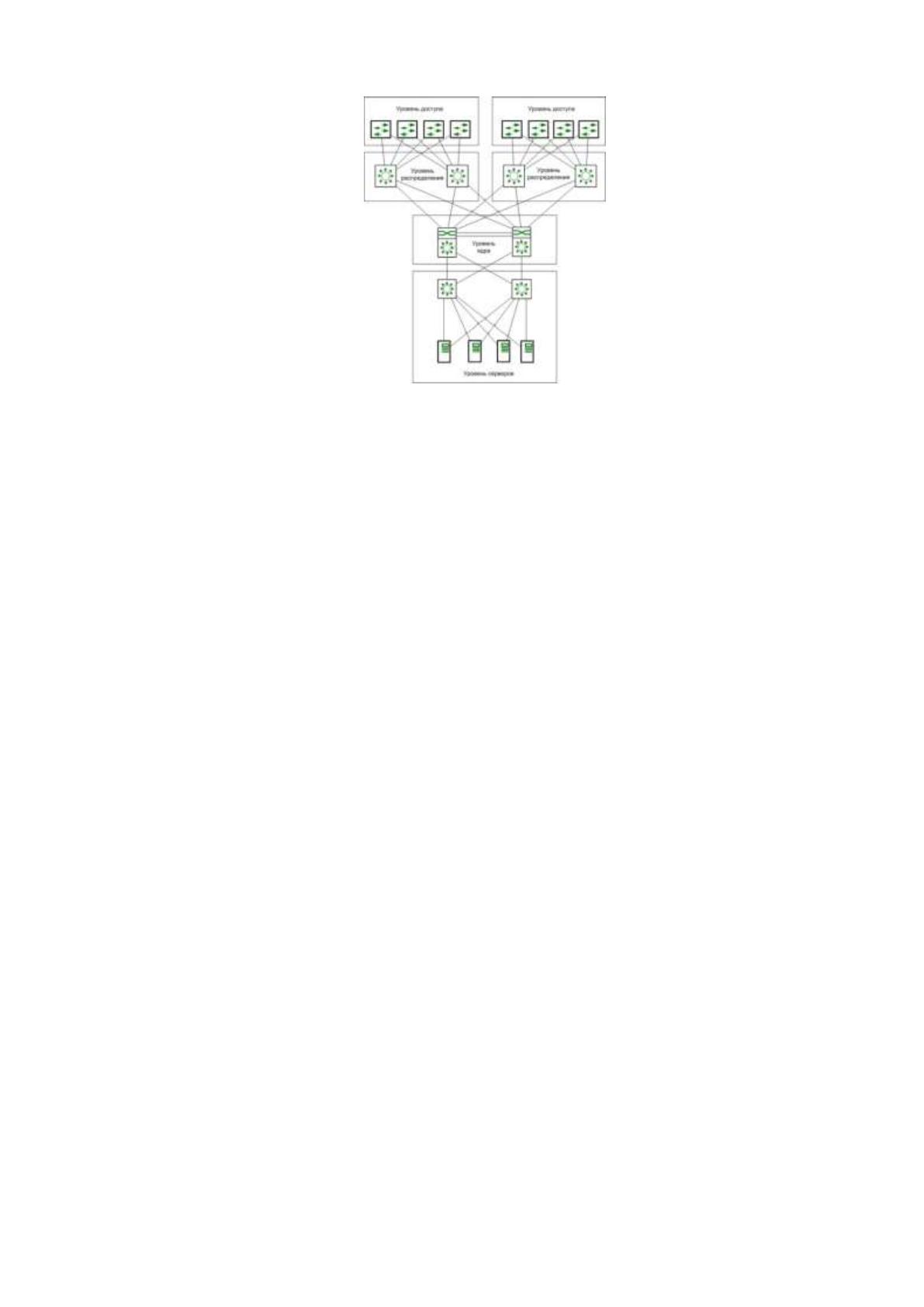

На последнем этапе – уровень серверов, Server Farm. На данном уровне
коммутаторы осуществляют подключение серверов рабочих групп к сети
каналами Gigabit Ethernet (рис.3).
15
15
Рисунок 3. Структура кабельной системы ФГУП «ФЦДТ «Союз»
Такой подход построения ЛВС является рациональным в
использовании функциональных возможностей оборудования в узлах сети,
а так же дает возможность минимизировать расходы по обслуживанию.
Для более надежного пользования ЛВС при ее построении
предусмотрено резервное подключение между телекоммуникационным
оборудованием. Для обеспечения бесперебойной работы сети на
предприятии установлен дублирующий центральный коммутатор уровня
ядра. По избеганию дублирующих блоков питания или модулей
управления, а так же для более надежной работы сети установлены
модульные устройства.
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации.
1.2.1. Выбор комплекса задач автоматизации и характеристика
следующих бизнес процессов.
ФГУП «ФЦДТ «Союз» - оборонное предприятие двойного
назначения, поэтому на предприятии осуществляются разные бизнес
16
16
процессы, которые должны совершенствоваться и составлять конкуренцию
коммерческим предприятиям.
На данном предприятии используется большое количество ИС для
обслуживания разной деятельности организации. Однако в связи со
спецификой работы оборонного предприятия плохо развита система
приема заявок о проблемах, связанных с ИТ. Многие учеты заявок для
инженеров технической поддержки, администрирования сетевой
инфраструктуры ведутся в Microsoft Excel.
Основной КИС в работе предприятия является «ФЛАГМАН».
Данная ИС бала специально разработана для ФГУП «ФЦДТ «Союз»
компанией «ИНФОСОФТ» в связи со специфической деятельностью
предприятия и внедрена в 2015 году. Данная система позволяет вносить и
отслеживать данные о договорах и взаиморасчетах, производить
начисление и выплаты заработной платы, производить учет товарно-
материальных ценностей, анализировать экономическую деятельность
предприятия, формировать отчеты и т.д. В связи с большим объемом
заказчиков и поставщиков данного предприятия, для более удобной
работы было создано электронное хранилище документов. Эта система
была внедрена в 2016 году для автоматизации учета документооборота с
применением программы ABBY FineReader. Данная система позволяет не
только хранить электронные документы в ЭХД, но и тесно работать с КИС
«ФЛАГМАН».
Также на предприятии существует разграниченный доступ к
периферийным устройствам по средствам программного комплекса
ZLOCK.
На рис. 4 представлена схема комплексной задачи предприятия
ФГУП «ФЦДТ «Союз».
