36
исправляться немедленно. Эксплуатация при этом заинтересована в том, чтобы
обеспечить предоставление заказчикам стабильной инфраструктуры (пункт 2).
Получается, разработчики и эксплуатация преследуют разные цели.
Элияху Голдратт, который создал методологию управления
производством под названием «Теория ограничений», назвал эту ситуацию
корневым хроническим конфликтом. Этот конфликт провоцирует
возникновение нисходящей спирали, которая приводит к созданию
некачественного ПО, а также к поиску большого количества обходных путей для
решения проблем, что также приводит к росту Технического долга и разнице в
производственной и тестовых средах.
Итак, в отделе эксплуатации цель — сохранение работоспособности
приложений и инфраструктуры, чтобы передавать клиентам продукцию. Многие
проблемы здесь связаны с тем, что решения, которые нужны для поддержания
работоспособного состояния, зачастую очень сложные, их сложно
документировать, и они весьма хрупкие. И именно такие хрупкие системы
зачастую носят самый главный функционал, необходимый бизнесу. И это
наносит удар финансам, безопасности данных пользователей, точности отчётов
и т.д. И правки, которые вносятся в инфраструктуру, когда необходимо срочно
что-то починить руками, затем очень сложно воспроизводимы.
Затем необходимо компенсировать невыполненные обязательства, и
всегда появляются новые обещания со стороны руководства по созданию нового
функционала, который зачастую несовместим с хрупкой системой. Поэтому
технический долг неуклонно растёт.
При обилии ручной работы для деплоймента программного обеспечения
это может занимать невероятно длинное количество времени, поэтому доставку
ПО необходимо автоматизировать. И, в связи с вышеописанным, необходимо
сделать так, чтобы результат развёрнутой инфраструктуры всегда был
идемпотентным, а также сделать так, чтобы девелоперская, тестовая и
производственная среды были максимально похожи для того, чтобы иметь
похожие результаты при одинаковых условиях.
37

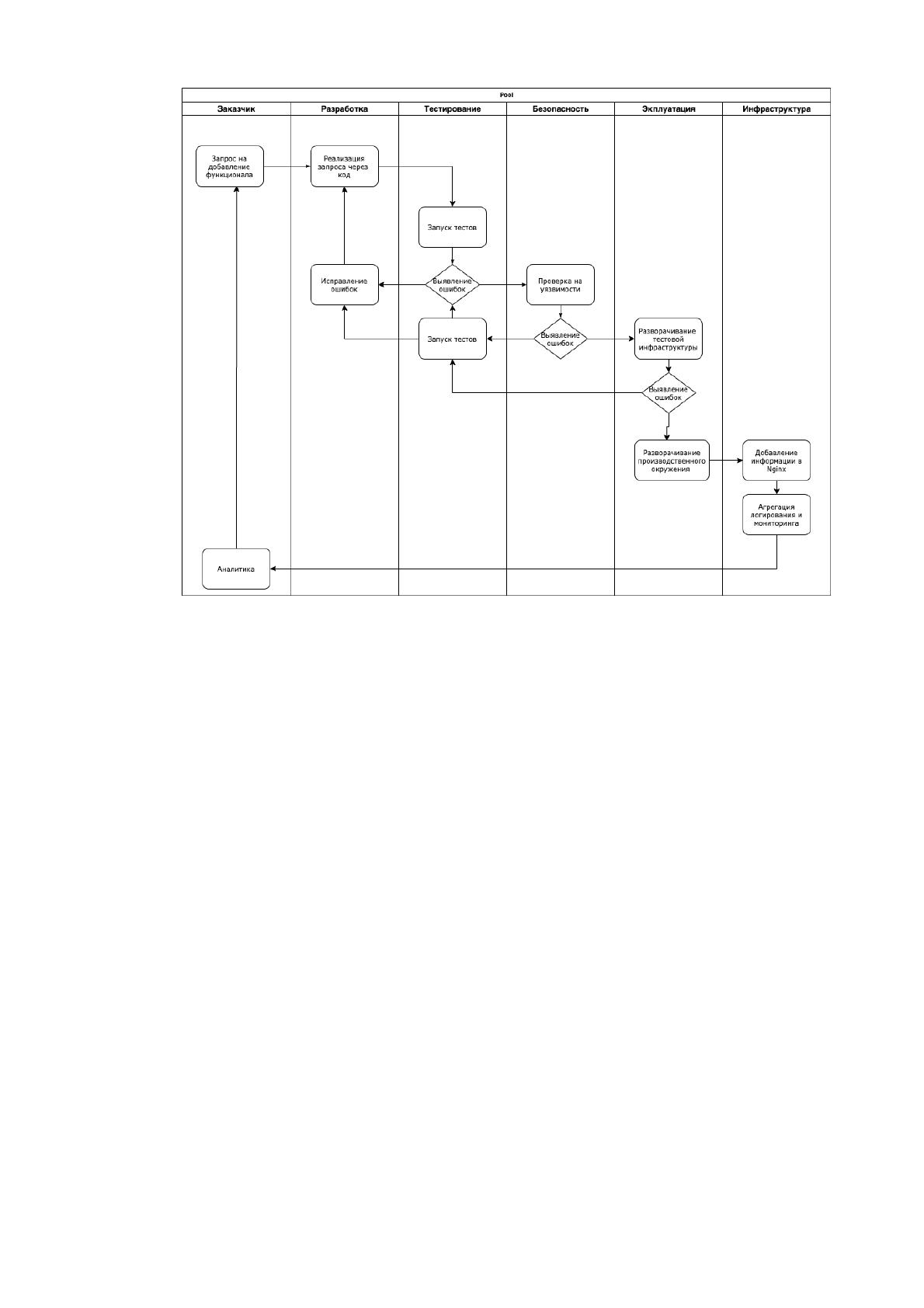

Рисунок 17. Схема документооборота
1.2.4 Анализ системы обеспечения информационной безопасности и
защиты информации
Необходимость обрабатывать карточные данные клиентов обозначает
необходимость соответствия платформы требованиям PCI DSS, а также GDPR в
связи с наличием клиентов из Европейских стран.
Доступ по SSH к пограничным серверам предоставляется с помощью
бастион (jump) сервера, который является шлюзом для SSH, он расположен
снаружи демилитаризованной зоны. Доступ к пограничным серверам можно
получить с помощью команды следующего вида: ssh -J username1@jump-
server:port username2@destination-server:port
Доступ по портам осуществляется с помощью встроенных в AWS групп
безопасности (Security Groups) [12], который определяет на уровне L4 открытые
38
порты, из какого источника может осуществляться доступ (IP или другая группа
безопасности), и какой протокол используется.

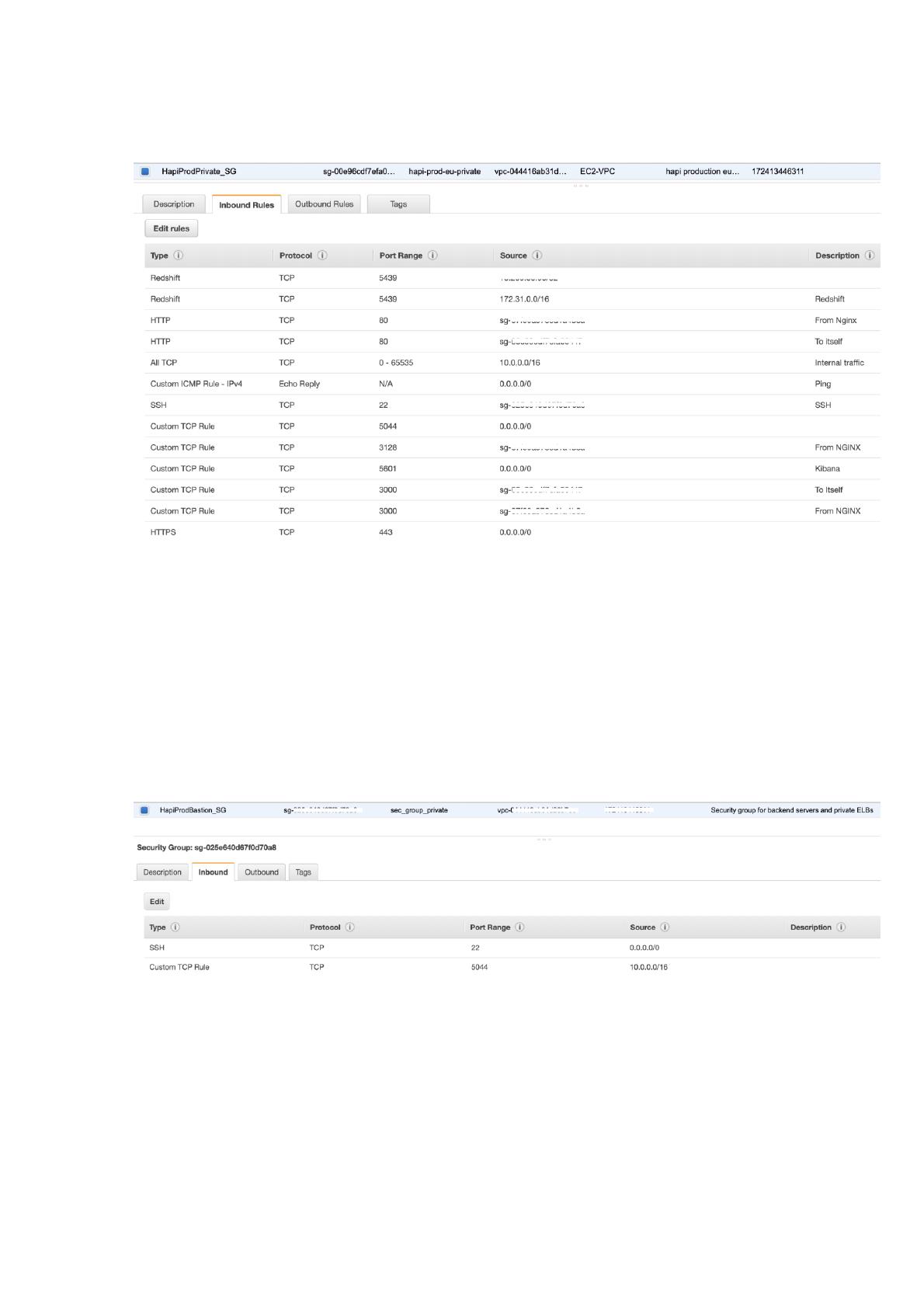

Рисунок 18. AWS Security Groups
Каждый хост находится в одной или нескольких группах безопасности.
Например, для бастион сервера необходимо открыть только 22 порт для доступа
извне и порт 5044 для доступа из внутренней сети для сбора логов с помощью
утилиты Filebeat. Cоздана группа HapiProdBastion_SG и извне разрешён только
SSH трафик:
Рисунок 19. Настройка группы безопасности для бастион сервера
Для web-сервера Nginx [13], через который клиенты получают доступ к
необходимым сервисам открыты порты 443 и 80 извне, на самом Nginx настроен
переброс с HTTP на HTTPS трафик для возможности TLS подключения. И 22
39
порт открыт для внутренней подсети, чтобы на него можно было подключиться
через бастион сервер по протоколу SSH.

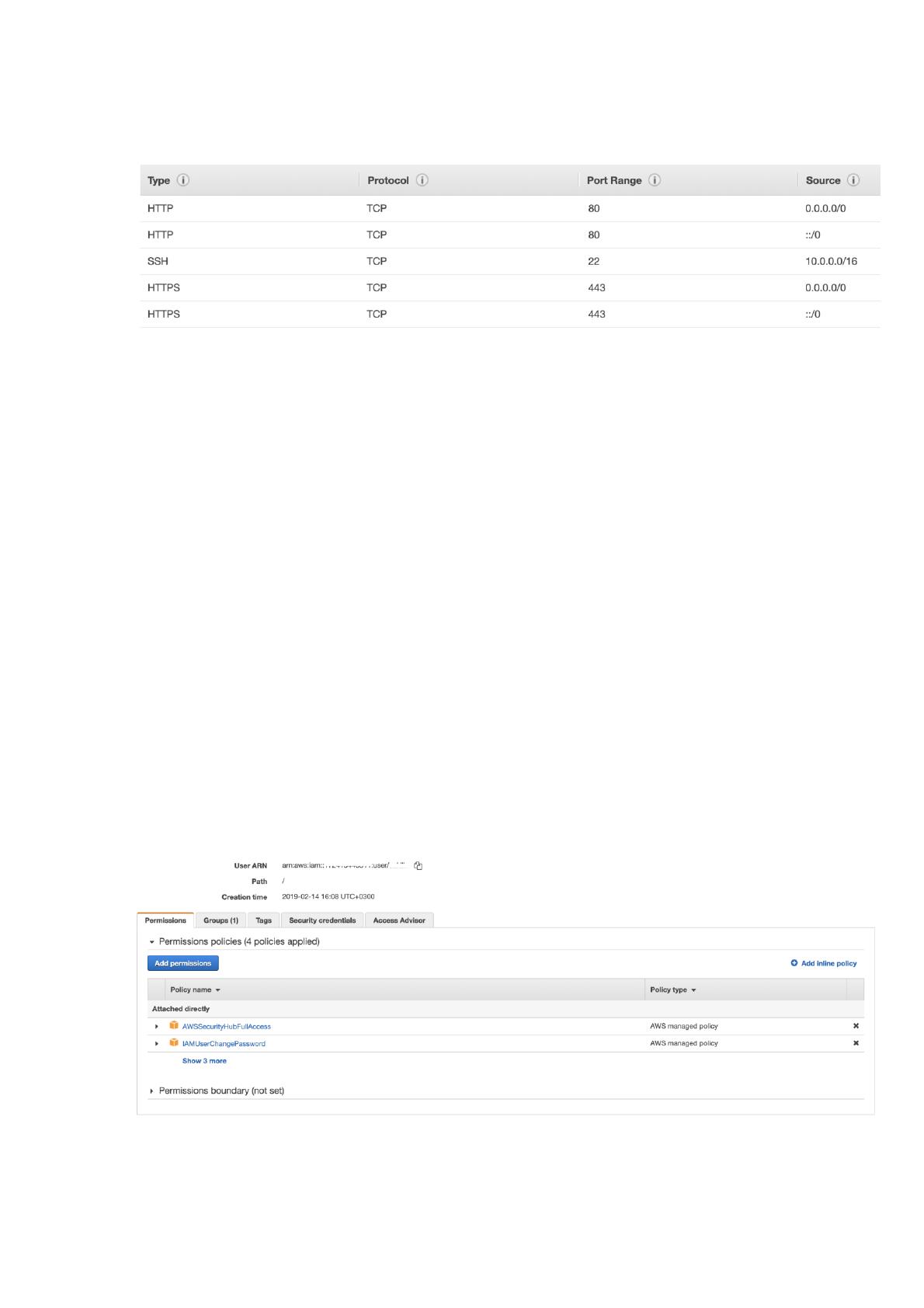

Рисунок 20. Настройка группы безопасности для веб-сервера
Все остальные инстансы и сервисы развёрнуты внутри
демилитаризованной зоны (ДМЗ) с политиками безопасности, которые
разрешают только запросы внутри зоны, весь трафик внутри ДМЗ по умолчанию
разрешён в обе стороны по всем портам.
Управление доступом и идентификацией к инфраструктуре
предоставляется с помощью сервиса AWS IAM (Identity and Access Management)
[14] через политики, которые основаны на ролях (Role-based Access Control,
RBAC). Для каждого пользователя создаётся свой IAM юнит с логином и
паролем, и при необходимости для пользователя создаются пара ключ и
секретный ключ, которые позволяют взаимодействовать с AWS API через набор
средств разработки (Software Development Kit, SDK) или через специальную
командную утилиту AWSCLI.
Рисунок 21. Управление доступом и идентификацией в AWS
40
1.3 Анализ существующих разработок и выбор стратегии автоматизации
«КАК ДОЛЖНО БЫТЬ»
1.3.1 Анализ существующих разработок для автоматизации задачи
Внедрение системы интеграции
Выбор для системы интеграции был в удобстве, функциональности,
надёжности, наличие бесплатной версии и поддержки Java. Подходящие
инструменты:
• JetBrains TeamCity — удобный UI интерфейс, низкий уровень входа,
в бесплатной версии доступна установка 3 агентов, есть поддержка UI
тестирования
• Jenkins 2 — не очень удобный интерфейс, но много поддерживаемых
модулей
• Bitbucket CI — поставляется вместе с репозиторием, шаги сборки
описываются в виде кода
• AWS Code Pipeline — плата осуществляется за пайплайны
• GitLab — удобный интерфейс, плохая интеграция с
аутентификацией, конвейеры поставки в виде кода
Так как одна из самых главных составляющих DevOps это понимание
всеми членами команды, как работать с инструментами, мы решили
использовать TeamCity Server от JetBrains: там есть удобный интерфейс с низким
уровнем входа для понимания, а также возможность собирать проекты на Java
12, а также наличие интеграций с AWS и Selenoid для тестирования
пользовательского интерфейса.
Облачная инфраструктура
Исторически инфраструктура развёрнута в AWS, где используются
ресурсы виртуальных машин Elastic Compute Cloud [15]. Документ
ориентированная база данных в облачной платформе https://www.mongodb.com/
, стриминговая база данных Kafka [5] располагается на PaaS (Platform As a
Service) https://aiven.io/ , управление DNS записями осуществляется через
