26
Полный цикл потока данных
Давайте рассмотрим полный цикл движения данных от клиента, затем
внутри HAPI платформы и далее обратно к клиенту, как представлено на схеме

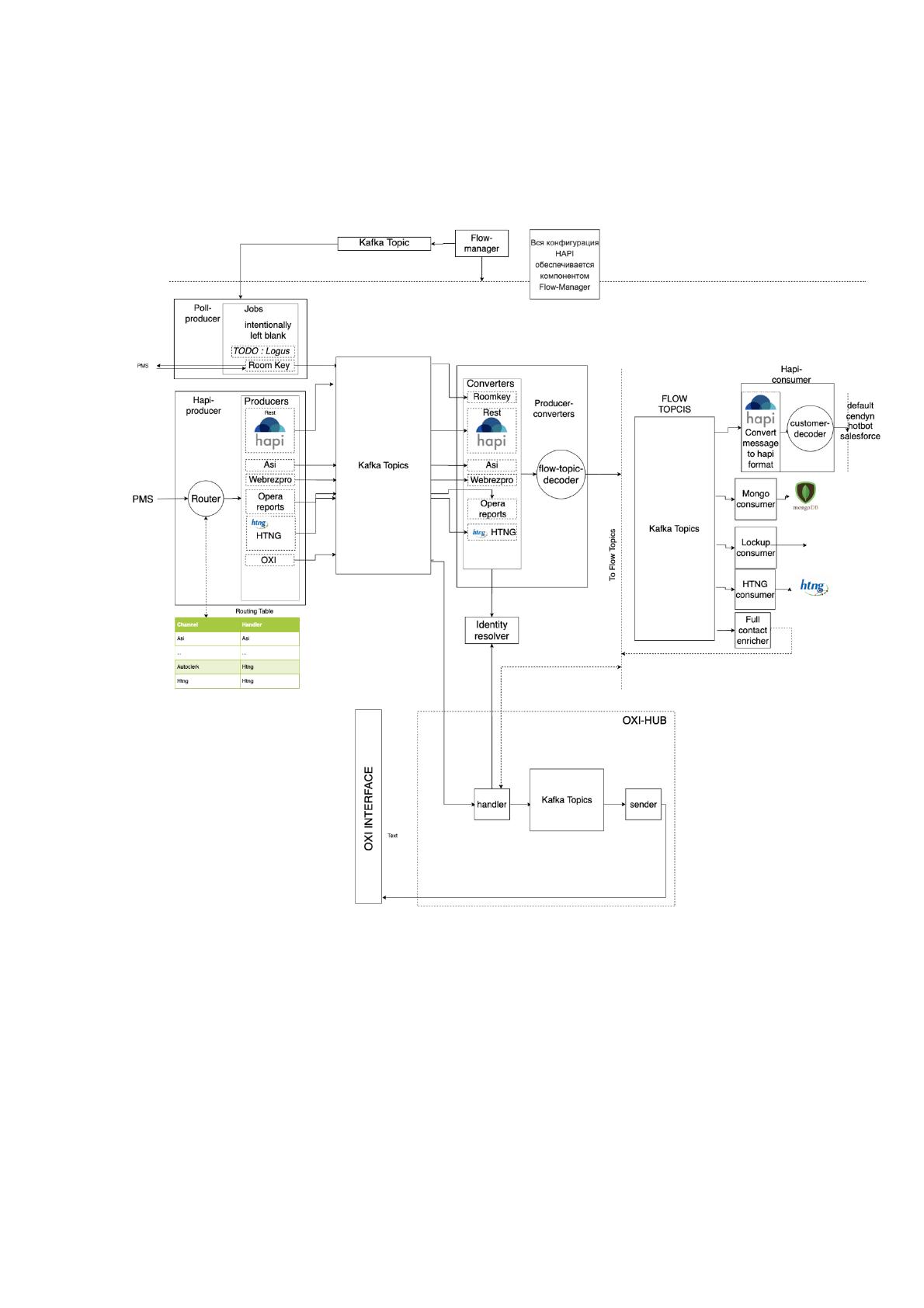

Рисунок 9. Схема движения данных в платформе HAPI
Как мы видим, сообщения из PMS клиента попадают в специальный
роутер, где определяется, по какому пути будут двигаться данные внутри
платформы HAPI, затем данные передаются в соответствующего продюсера,
который их парсит и складывает в топики журналов Kafka. Затем данные
забираются сервисом Producer-converters, где данные нормализуются и
отправляются с помощью Flow-topic-decoder в сервис Flow-topics, который
27
определяет дальнейшее движение данных: они либо складываются в
документно-ориентированную базу данных MongoDB, непосредственно обратно
в PMS или CMS или в платформу, предназначенную для анализа данных,
например, Salesforce.
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Схема инфраструктуры, в которой работает платформа HAPI выглядит
следующим образом:

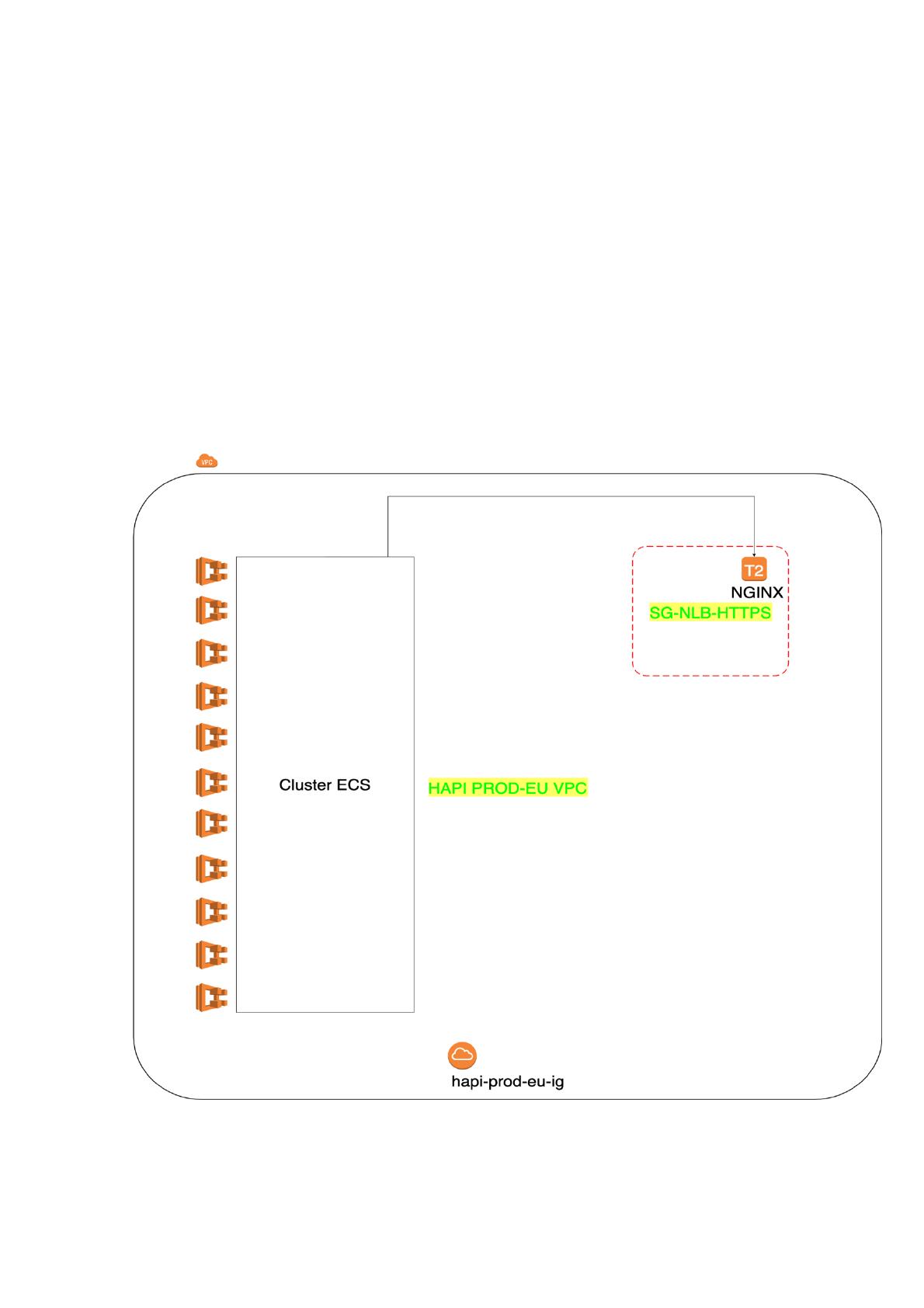

Рисунок 10. Схема инфраструктуры внутри частного облака AWS [3]
28
Amazon представляет сервис, который называется Elastic Container
Service [7], который позволяет запускать наши Docker [8] контейнеры в Fargate
кластере, абстрагировавшись от поддержки и обслуживания сетевой настройки,
настройки автоскейлинга и поддержки контейнерной платформы, что сильно
удешевляет процесс настройки и поставки программного обеспечения. Из
коробки ECS предоставляет достаточно много инструментов для гибкой
настройки деплоймента. Вначале необходимо создать Docker образ, в который
мы помещаем бинарные артефакты после сборки с помощью Maven [9] —
фреймворка для автоматизации сборки проектов на основе описания их
структуры в файлах на языке POM, являющемся подмножеством XML, из кода,
который написан разработчиками на языках Java и Kotlin:
Листинг сборки Docker образа
FROM alpine:3.10
ENV LANG='en_US.UTF-8' LANGUAGE='en_US:en'
LC_ALL='en_US.UTF-8'
ENV JAVA_VERSION jdk-12.0.1+12
ENV JAVA_HOME=/opt/java/openjdk \
PATH="/opt/java/openjdk/bin:$PATH"
ADD target/service-distribution/lib /usr/share/jvmservice/lib
ADD target/service-distribution/analytics-api-0.31.0.jar
/usr/share/jvmservice/service.jar
CMD java $JAVA_OPTS -jar /usr/share/jvmservice/service.jar
В примере выше мы берём Docker образ OS Alpine (я не привожу полный
листинг), устанавливаем Java 12.0.1 и затем добавляем внутрь образа артефакт,
который был создан на предыдущем шаге, в данном случае это «ADD
target/service-distribution/analytics-api-0.31.0.jar». Затем мы билдим наш образ при
помощи команды docker build, добавляем теги номера версии и хеша последнего
коммита в гите, чтобы отличать контейнеры друг от друга, и затем отправляем
образ в наше хранилище контейнеров Amazon Container Registry [10].
29

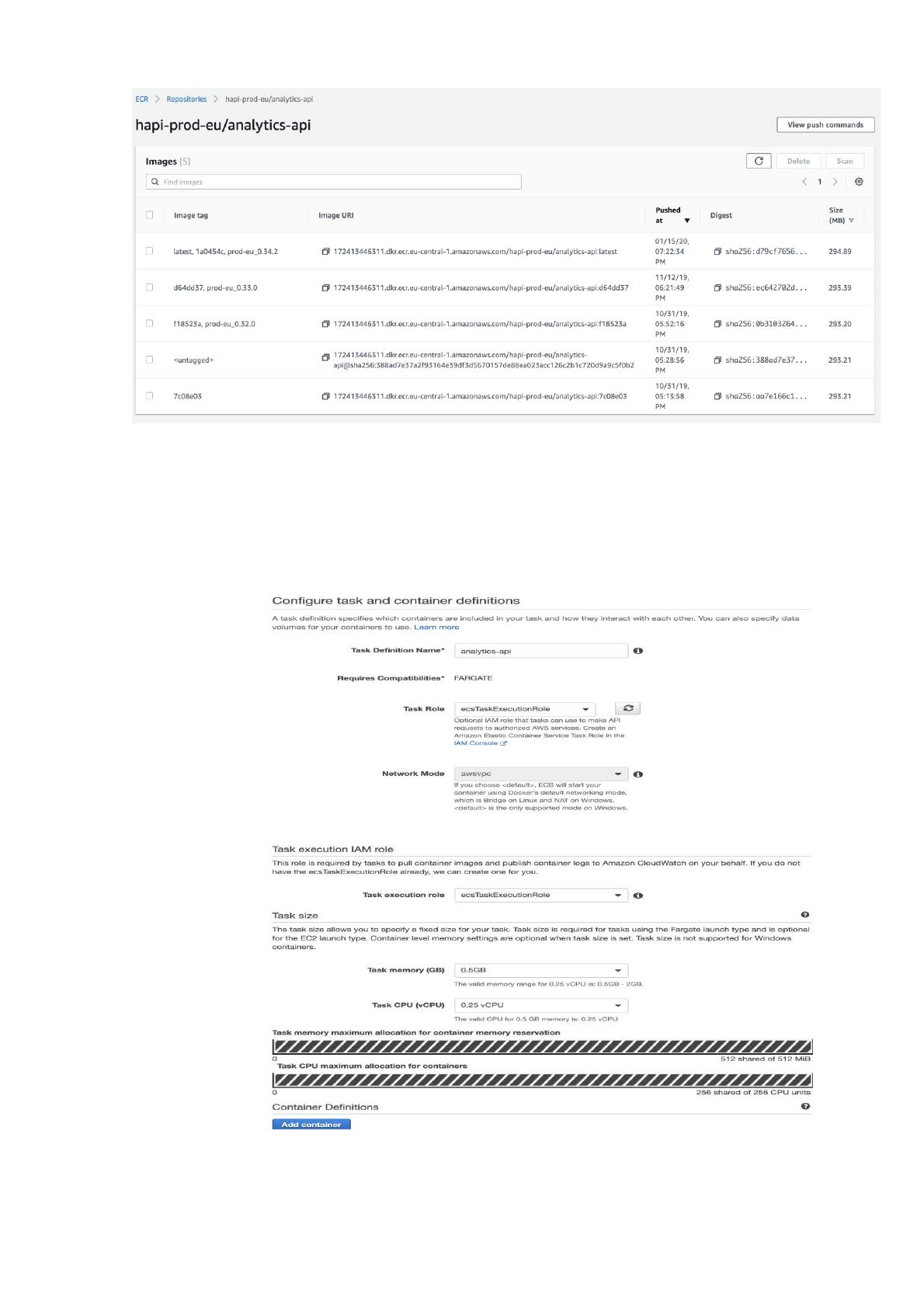

Рисунок 11. Приватное хранилище контейнеров Amazon Container
Registry [7]
Затем полученный образ нам необходимо развернуть на Elastic Container
Service [7]. Для этого нужно пойти в интерфейс ECS и добавить Task Definition.
Рисунок 12. Интерфейс добавления Task Definition
30

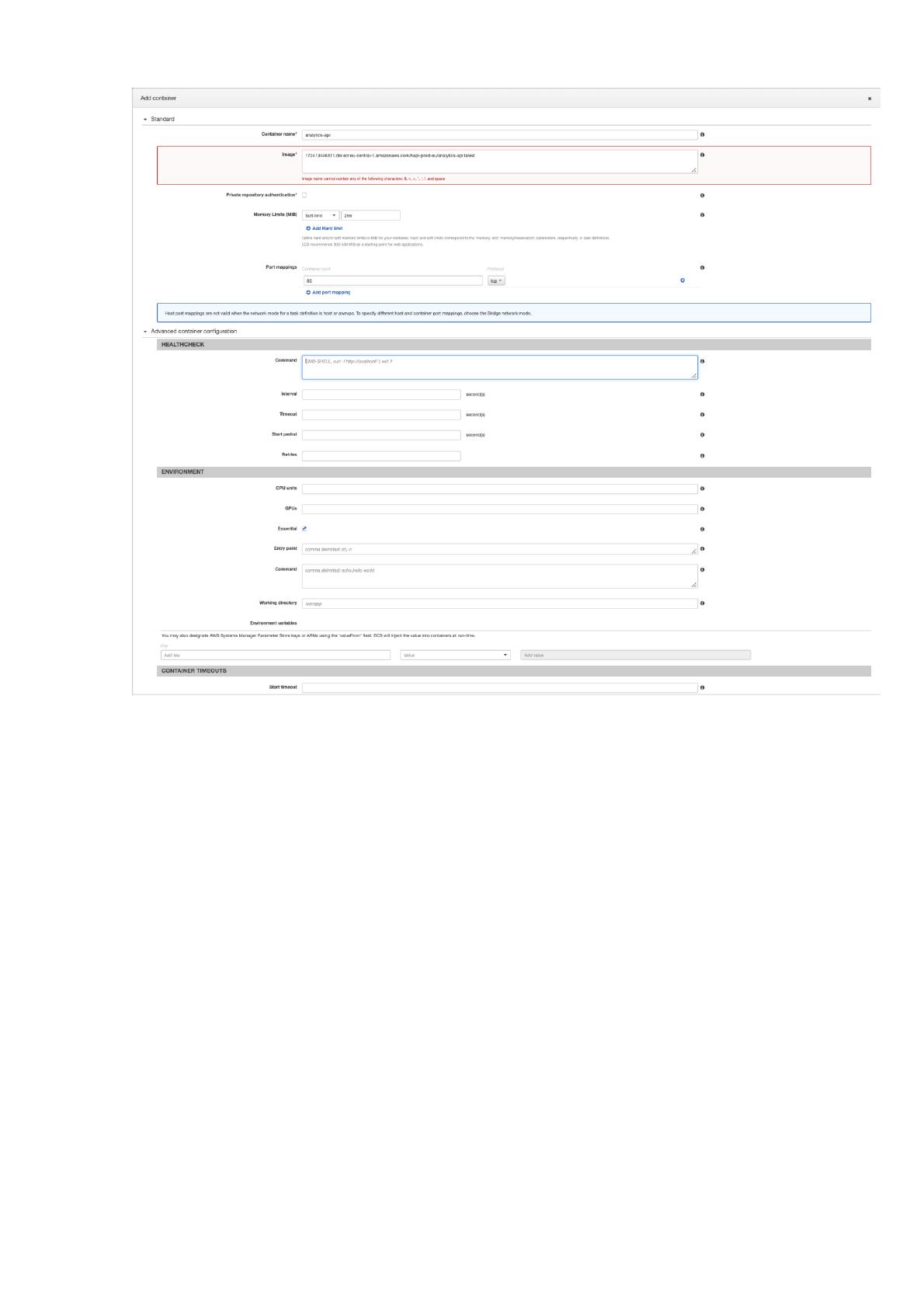

Рисунок 13. Конфигурирование опций запуска сервисов в Task
Definition
Здесь мы видим, что необходимо вручную заполнить много полей, что
чревато большим количеством ошибок и потерей времени.
