Архитектурные чертежи

Главной продукцией, которую производит архитектор, является созданный им чертеж.

Проектирование зданий и сооружений представляет собой творческий и разносторонний процесс, в котором участвуют сотни специалистов. Команды инженеров работают над созданием единой модели, которая детализируется настолько, чтобы по ней можно было построить здание, посчитать объемы материалов, создать спецификации.

Сегодня чертежи создаются по виртуальной модели, это гораздо быстрее и точнее, чем использовавшаяся раньше отрисовка отдельных чертежей. Основной проблемой этого метода было то, что указанная на разных чертежах информация не совпадала. К примеру, окна на разрезах и планах располагались по-разному, на плане могли быть показаны санитарные приборы, которые позже не участвовали в расчетах в разделе «Водоснабжение и канализация».

Одна бим-модель здания позволяет работать с единым исходником. Чертежи создаются на основании единой модели, которая видна каждому специалисту. Дорабатывая чертеж под свои цели, специалист наносит дополнительные линии, размеры, которые не будут видны в модели, а останутся лишь на чертеже. При этом все изменения, которые будут проводиться в модели, отразятся на чертеже автоматически.

Обычно чертежи называют архитектурно-строительными, так как эта формулировка в большей степени отражает их наполнение и назначение. Чертежи разрабатываются архитекторами, чтобы по ним объект мог быть воплощен строителями в жизнь.

К архитектурным чертежам можно отнести:

• фасады и перспективные виды;
• план первого этажа, план типового этажа, план техподполья, план цокольного или подвального этажа, план чердака, план кровли;
• разрезы.

Отдельно могут быть подготовлены узлы сопряжения конструкций, к примеру парапетный узел, цокольный узел. Архитектор также может разработать чертежи фрагментов здания, к примеру показать рустовку на одном из фрагментов фасада, предложить варианты ограждения, которое может использовать на придомовой территории.

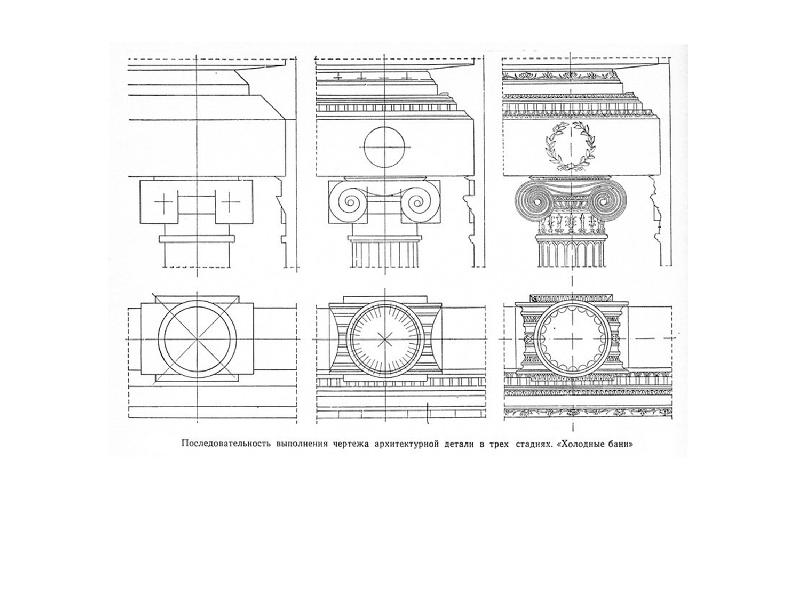

Рисунок 1. Архитектурные чертежи.

Требования к оформлению чертежей

Еще несколько десятилетий назад главным инструментом в руках архитектора был карандаш, а поле для творчества ограничивалось размерами ватмана. Сегодня проектирование ведется только с помощь компьютера и компьютерных программ. В специализированных комплексах типа Ренга, Ревит, Автокад,3ДМакс создаются виртуальные модели будущих объектов. Рассмотрим принципиальные требования, которые предъявляются к чертежам сегодня:

• оформление чертежей нормируется, на них должна быть представлена только относящаяся к проекту графическая информация;
• оформление чертежей должно соответствовать требованиям СПДС и ЕСКД;
• толщины линий, правила заполнения основной надписи, шрифты, расположение размерных линий, штриховка нормируются требованиями стандартов;
• все чертежи выполняются в масштабе и масштаб указывается на чертеже;
• при внесении изменений лист после выдачи документации, эти изменения должны быть оформлены согласно требованиям стандарта, а именно получение разрешения на внесение изменений, в основной надписи должны быть отметки, о внесенных изменениях;
• чертежи подготавливаются в электронном и бумажном виде. Электронный вид хранится обычно в формате пдф, а исходные файлы хранятся только у проектировщика;
• архитектурные чертежи подписывают исполнитель, проверяющий и нормоконтролер.

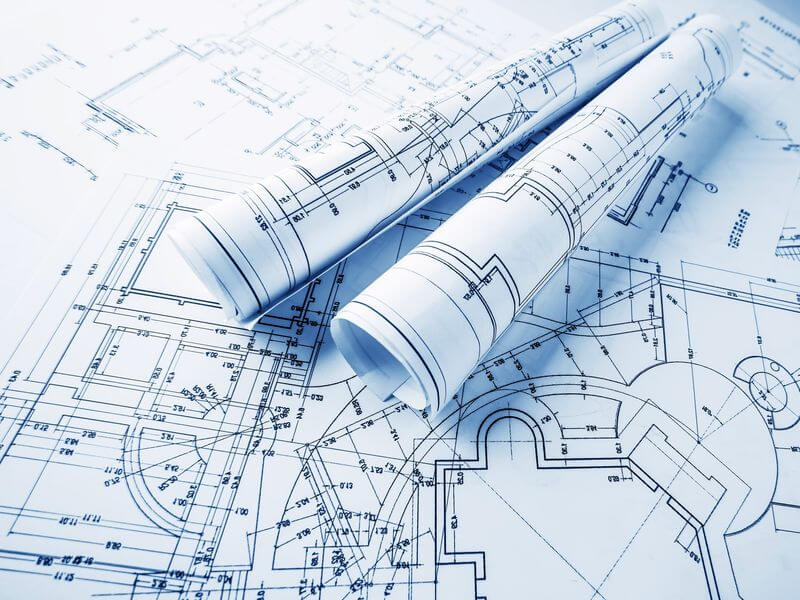

Рисунок 2. Архитектурные чертежи. над

Разработкой чертежей занимаются как архитекторы, работающие в частном порядке, так и проектные бюро и фирмы. Основным показателем производительности сотрудника может являться количество выданных за год листов. Но этот показатель не отразит в полной мере компетентность сотрудника, так как не учитывает количество допущенных ошибок. По первому взгляду на лист чертежа можно лишь судить о правильности его оформления, а чтобы найти недочеты, необходимо внимательно его изучить. Обычно работа над объектом распределяется внутри команды согласно принятым договоренностям или по решению руководителя, самые простые задания дают начинающим работникам.
